Peugeot Partner (B9). Руководство - часть 106

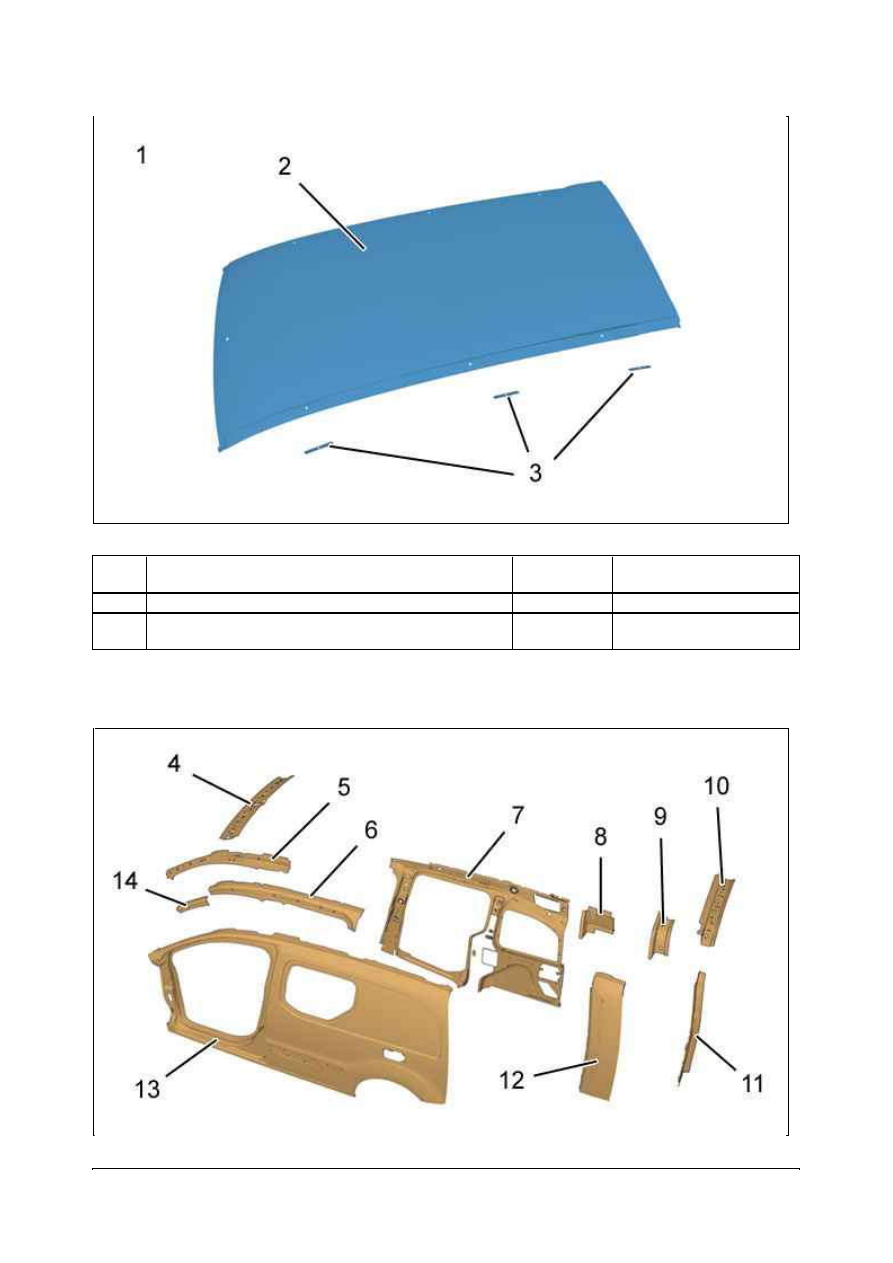

5.2. Идентификация сопрягаемых с крышей деталей

Рисунок : C4DM08GD

М етка  Обозначение

Толщина
(мм)

Характер/классификация

(2)

Крыша

0,67

Мягкая сталь

(3)

Усиление крепления балок крыши (Правой и/или левой
стороны)

2,00

THLE (* * * )

Рисунок : C4DM08HD

18.01.2012

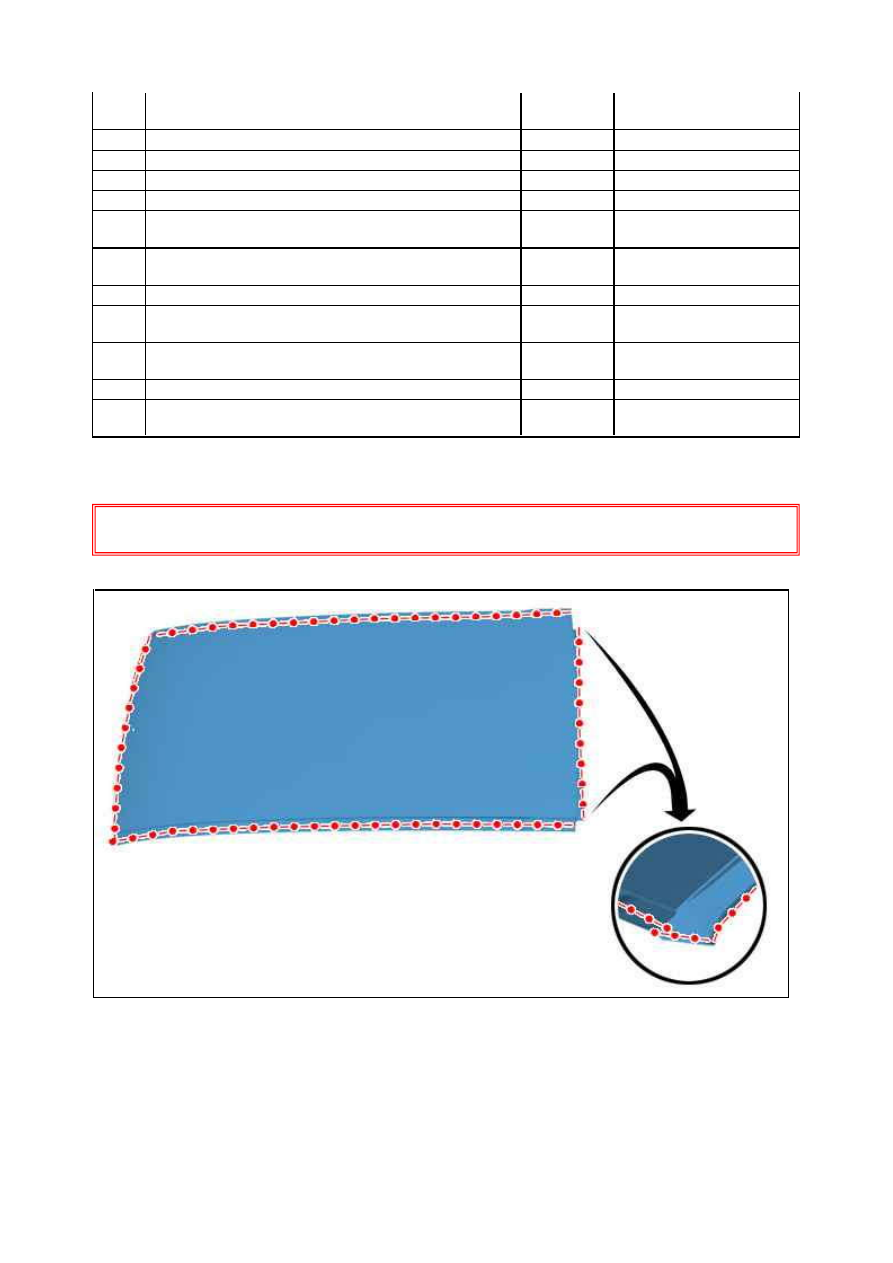

6. Подготовка : К рыша

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

М етка  Обозначение

Толщина
(мм)

Характер/классификация

(4)

Передняя поперечина крыши

0,97

Мягкая сталь

(5)

Накладки стойки проёма ветрового стекла

1,47

UHLE (* * * )

(6)

Основание арки крыши (Правой и/или левой стороны)    1,17

HLE (* )

(7)

Накладка заднего крыла (Правой и/или левой стороны)    0,97

Мягкая сталь

(8)

Верхние удлинители стойки задней откидной двери
(Правой и/или левой стороны)

1,17

HLE(* )

(9)

Верхняя накладка стойки двери багажного отделения
(Правый и левый)

1,47

HLE(* )

(10)

Задняя поперечина крыши

0,77

HLE(* )

(11)

Желоб стойки двери багажного отделения (Правой и/или
левой стороны)

0,97

HLE(* )

(12)

Задний удлинитель боковины салона (Правой и/или
левой стороны)

0,77

Мягкая сталь

(13)

Со стороны салона (Правой и/или левой стороны)

0,77

Мягкая сталь

(14)

Основание стойки проема ветрового стекла (Правой
и/или левой стороны)

1,17

HLE(* )

Рисунок : C4DM08JD

18.01.2012

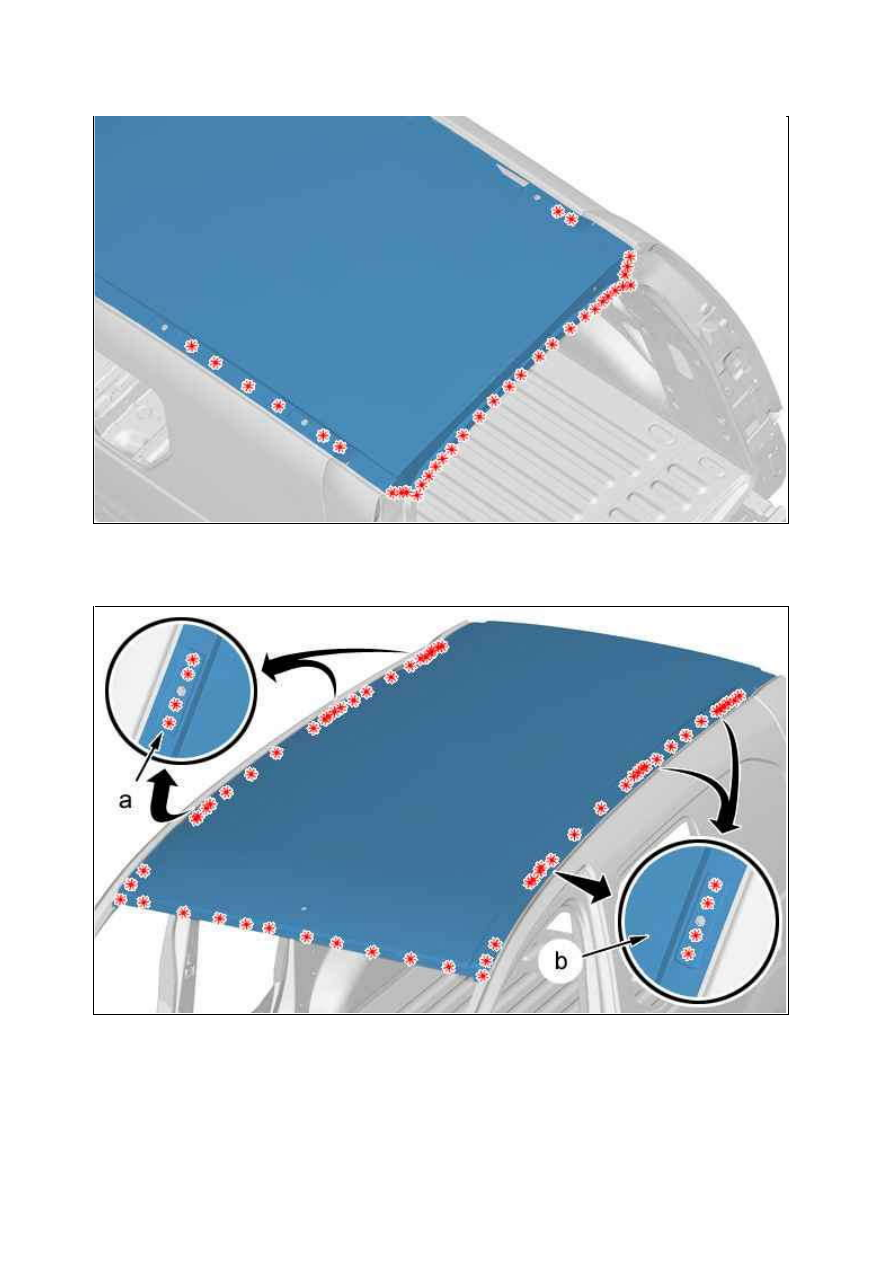

Вырезать точки сварки.

Вырезать точки (в "a", "b") в 3 толщинах.
Вырезать другие точки на 1 толщине.
Снимите крышу.

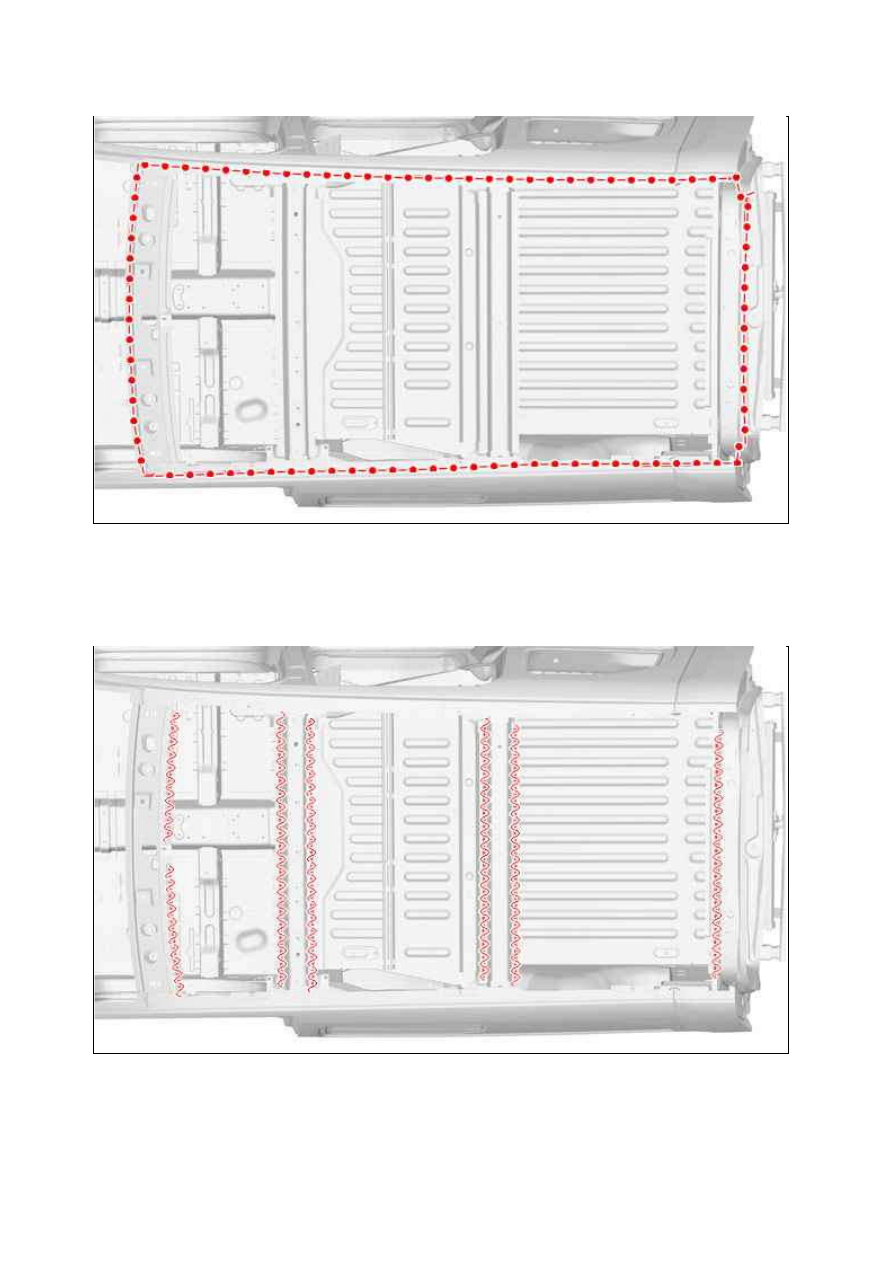

8. Очистка и подготовка кузова

Рисунок : C4DM08KD

Рисунок : C4DM08LD

18.01.2012

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Нанести фиксирующую мастику ( индекс "A1").

9. Подгонка

Расположить : Крыша.

Рисунок : C4DM08MD

Рисунок : C4DM08ND

18.01.2012
