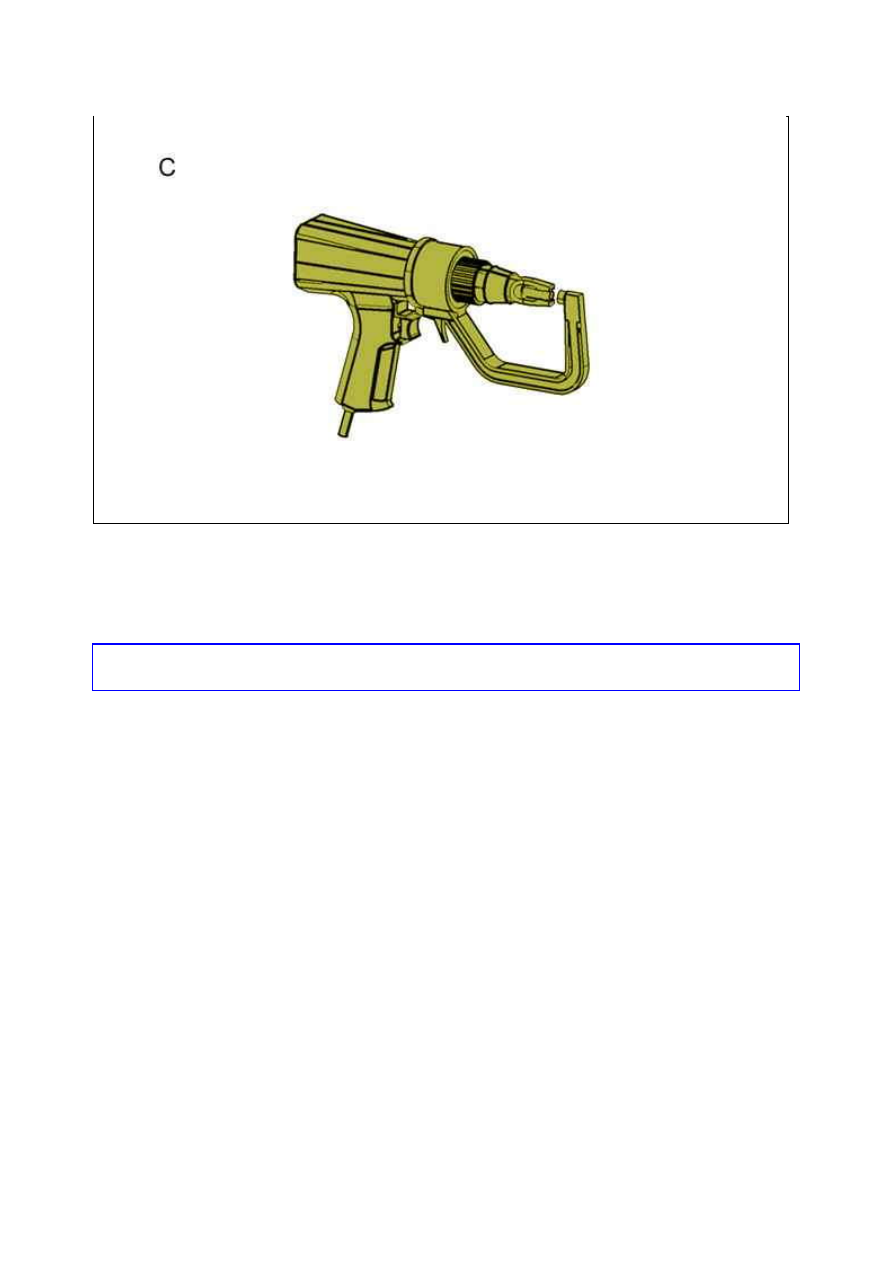

"C" S­образная дрель для высверливания сварных точек.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.

4. Локализация

Рисунок : E5AM0JCD

18.01.2012

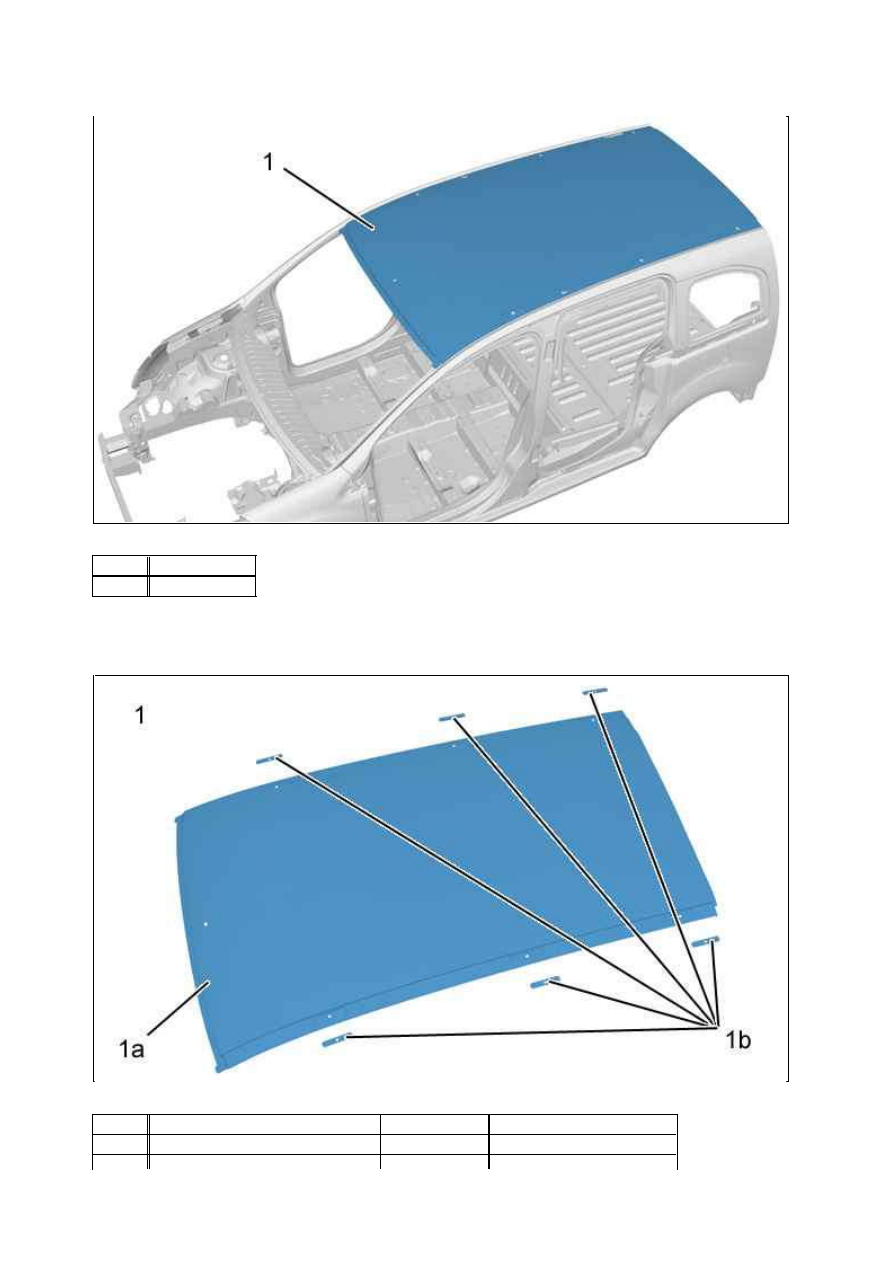

4.1. Состав : Запасная часть панели крыши

Рисунок : C4DM0B3D

М етка  Обозначение
(1)

Крыша в сборе

Рисунок : C4DM0B4D

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Крыша в сборе

0,67

Мягкая сталь

18.01.2012

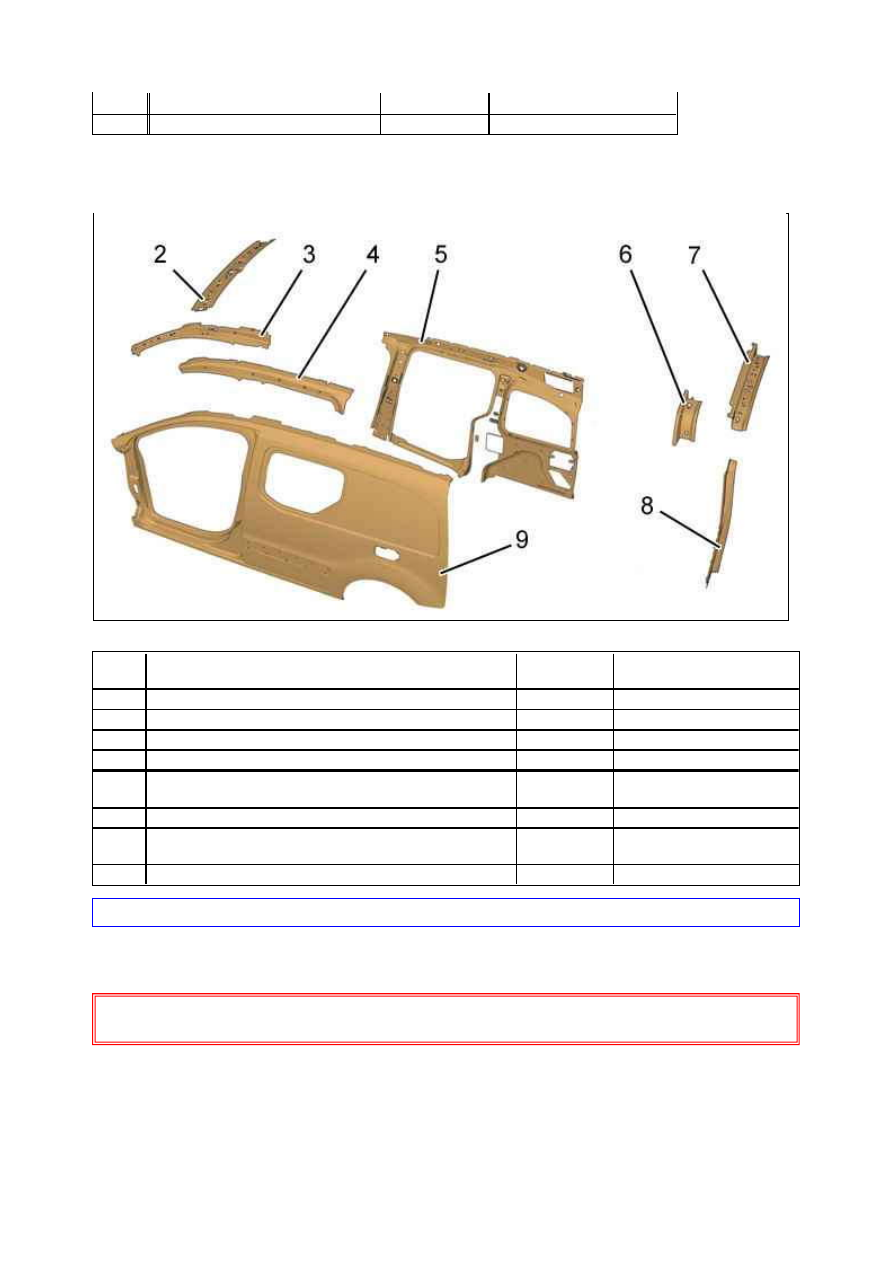

4.2. Идентификация деталей, примыкающих к запчасти

ВНИМ АНИЕ : При регулировке сварочной установки учитывайте разницу в толщине металла.

5. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

(1a)

Крыша

0,67

Мягкая сталь

(1b)

Усиление крепления балок крыши  2

THLE

Рисунок : C4CM20KD

М етка  Обозначение

Толщина
(мм)

Характер/классификация

(2)

Передняя поперечина крыши

0,97

Мягкая сталь

(3)

Накладки стойки проёма ветрового стекла

1,47

UHLE

(4)

Основание арки крыши (Правой и/или левой стороны)    1,17

HLE

(5)

Накладка заднего крыла (Правой и/или левой стороны)    0,97

Мягкая сталь

(6)

Верхняя накладка стойки двери багажного отделения
(Правый и левый)

1,47

HLE

(7)

Задняя поперечина крыши

0,77

HLE

(8)

Желоб стойки двери багажного отделения (Правой и/или
левой стороны)

0,97

HLE

(9)

Со стороны салона (Правой и/или левой стороны)

0,77

Мягкая сталь

18.01.2012

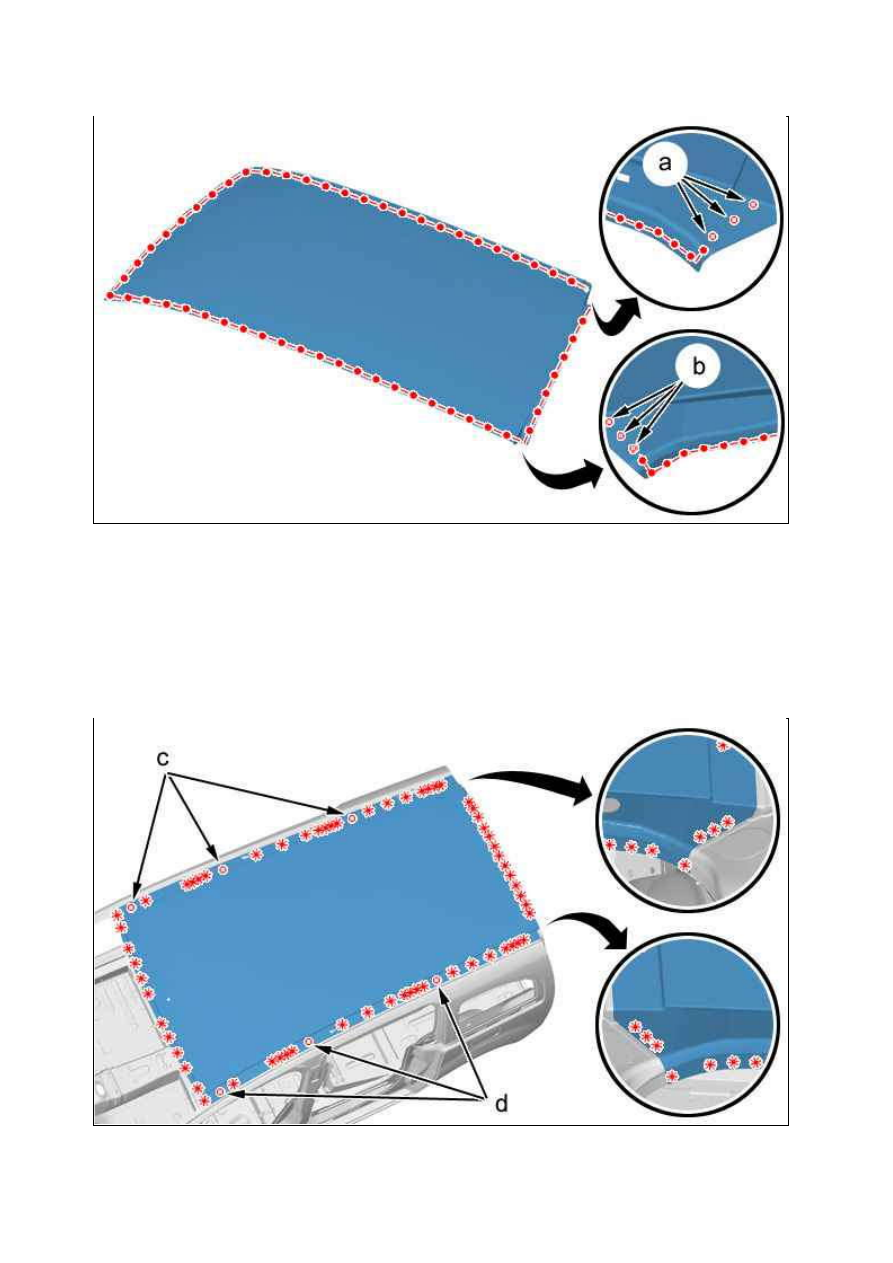

Разметить в "a", "b", затем просверлить сверлом Ø 6,5 для последующей пробочной сварки.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

6. Резка элемента на кузове

Рисунок : C4DM0B5D

Рисунок : C4DM0B6D
