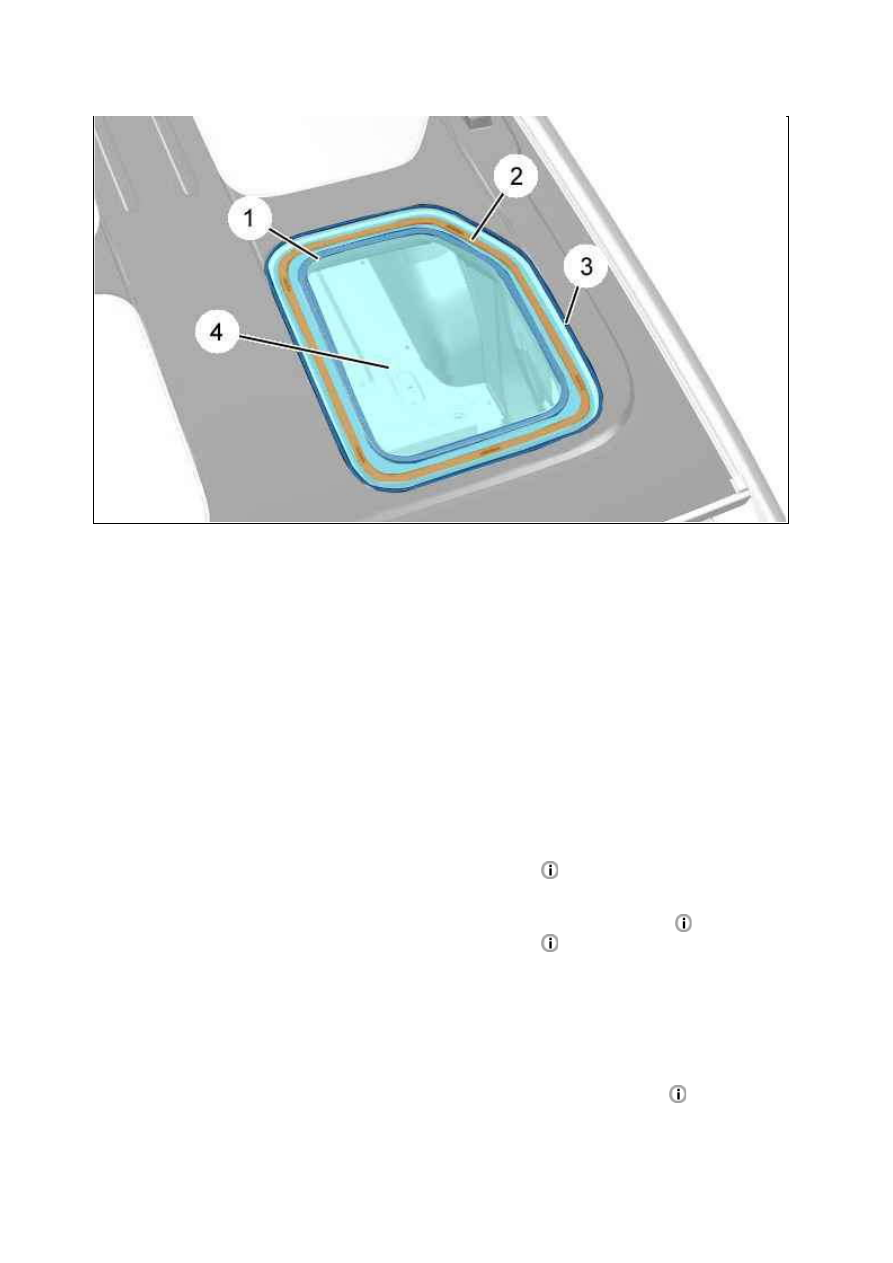

Снимите ; Снять декоративный уплотнитель (1) (с внутренней стороны) ; С помощью приспособления [1].
Срезать слой клея (2) (с внутренней стороны) ; С помощью приспособления [9b] с режущим инструментом
[16].
Снять стекло (4) ; С помощью шарнирных присосок [3].

ПРИМ ЕЧАНИЕ : Заменить уплотнитель, если он деформирован ( уплотнение (3)).

3.2. Заднее стекло

Выполните аналогично описанному в предыдущем разделе.

4. Очистка

4.1. Подготовка : М ногофункциональная крыша

1­й раз : Повторное использование : Многофункциональная крыша.
Вставьте в электрический нож [9b] лезвие [13].
Срежьте со стекла остатки клейкого шва.
Сотрите пыль чистой тряпкой.

Наносите грунтовку только на места, зачищенные до металла

.

2­й раз : Установка нового стекла.
Обезжирить край стекла.

Нанесите грунтовку для крыши, имеющуюся в комплекте для приклеивания A3

 .

Наносите грунтовку только на места, зачищенные до металла

.

4.2. Подготовка паза

1­й раз : При наличии остатка клейкого шва.
Вставьте в электрический нож [9b] лезвие [13].
Срежьте со стекла остатки клейкого шва.
Сотрите пыль чистой тряпкой.
2­й раз : На новой детали.
Обезжирьте паз.

Нанесите грунтовку для стекла, имеющуюся в комплекте для приклеивания A3

 .

Дайте подсохнуть в течение 10 минут.

5. У становка

Рисунок : C4DM0DAD

18.01.2012

Установите на пистолет [7] смеситель мастики.

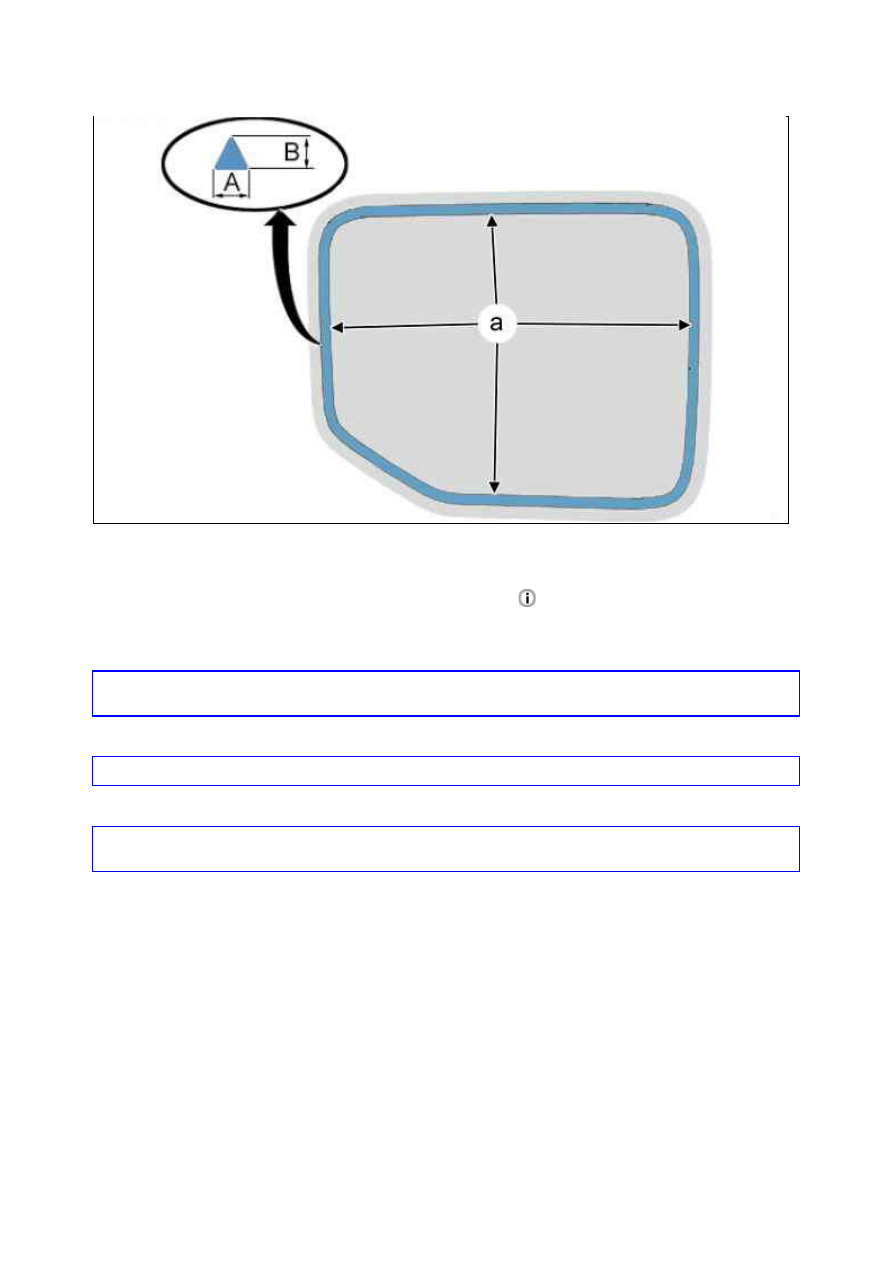

Использовать наконечник, поставляемый в комплекте для наклейки, для нанесения валика с
сечением с основанием "A" = 8 мм при высоте "B" = 12 мм

.

"A" = 8 мм .
"B" =12 мм .
Нанесите герметик так, чтобы образовался валик ( в "a") .

ВНИМ АНИЕ : Использование двухкомпонентного средства : Между установкой стекла на автомобиль и
началом выдавливания герметика проходит 5 минут.

Установите : Стекло ; С помощью шарнирных присосок [3].

ВНИМ АНИЕ : Проверить расположение декоративной накладки по контуру стекла.

Слегка прижмите стекло по периметру.

ВНИМ АНИЕ :  После  установки  стекла  выждать  необходимое  время  перед  началом  эксплуатации
автомобиля, рекомендуемое поставщиками для используемых составов,.

Продолжите операции установки в последовательности, обратной снятию.
Проверить герметичность стекла.
Очистите стекло и прилегающую к нему поверхность.

Рисунок : C4DM0DBD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : М НОГОФУ НК ЦИОНАЛЬНАЯ К РЫШ А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемые приспособления

Оборудование для стекла

.

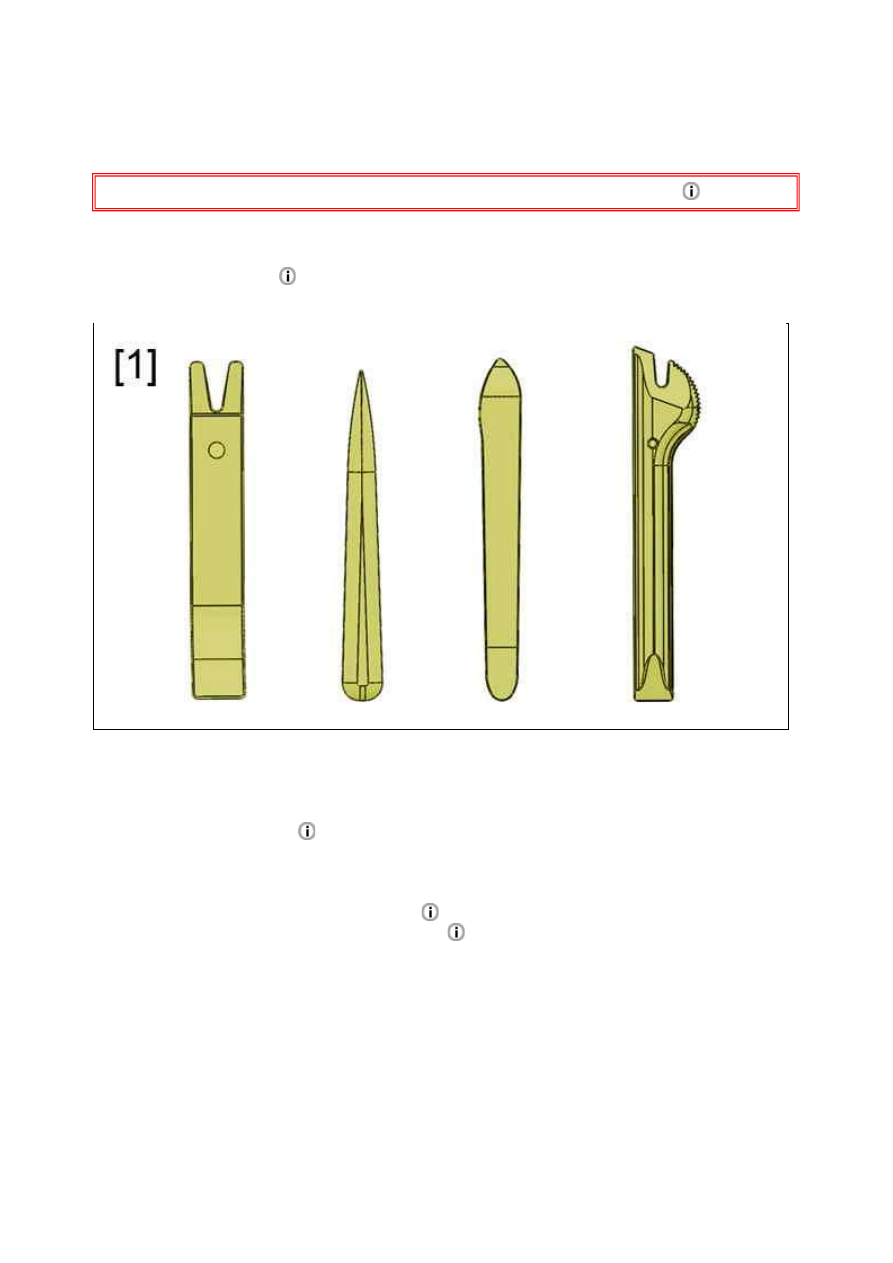

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Рекомендованные компоненты

К омпоненты ветрого стекла

.

3. Предварительные операции

Снимите :



Обивку многофункциональной крыши



Антенну автомобильного радиоприемника

4. Снятие

Рисунок : E5AP30WD

18.01.2012

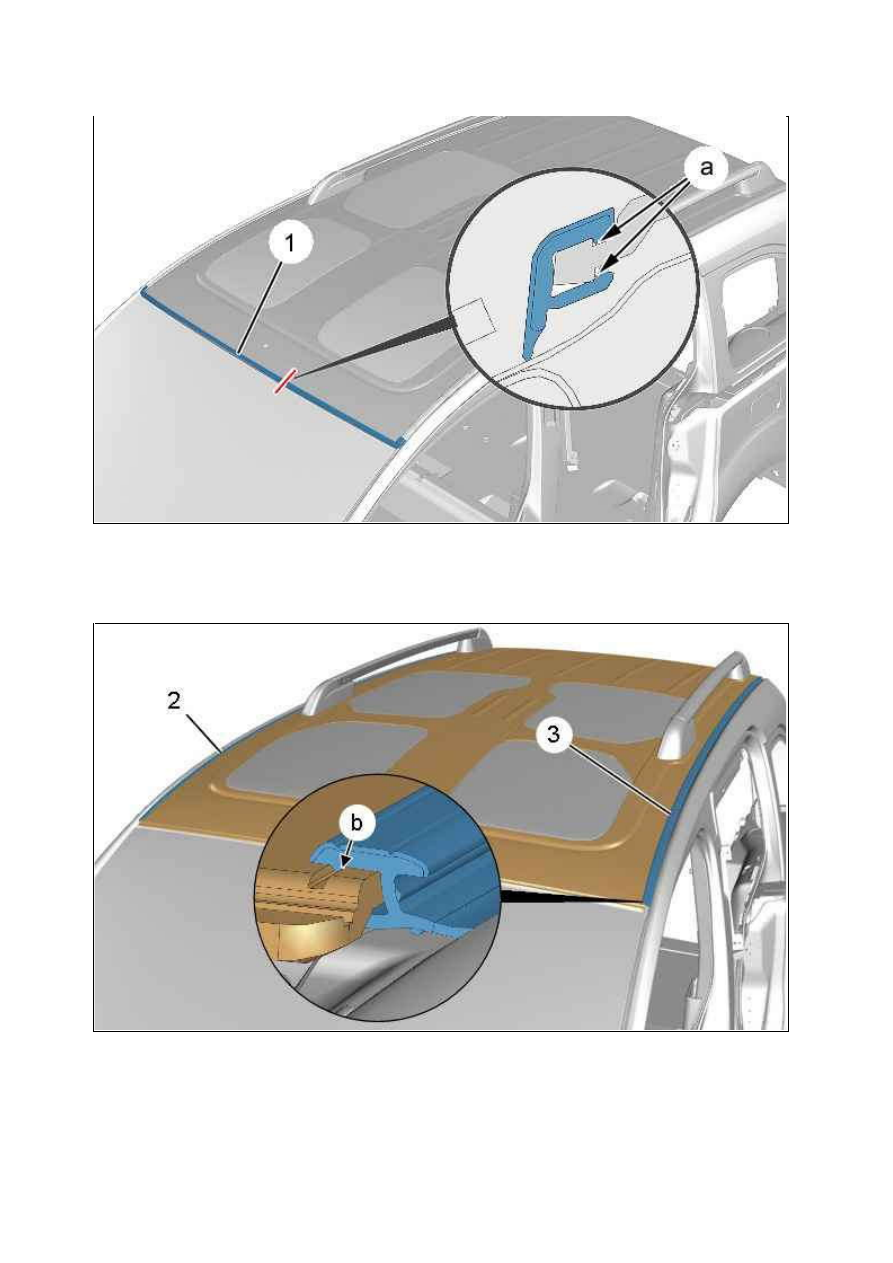

Отсоединить : Передний уплотнитель (1) ( в "a") ; С помощью приспособления [1].
Снимите : Передний уплотнитель (1).

Отсоединить : Боковой уплотнитель (3) ( в "b") ; С помощью приспособления [1].
Снимите : Боковой уплотнитель (3).
Отсоединить : Боковой уплотнитель (2).
Снимите : Боковой уплотнитель (2).

Рисунок : C4DM0CZD

Рисунок : C4DM0D0D

18.01.2012
