ЗАМ ЕНА : У СИЛИТЕЛЬ ПЕРЕДНЕЙ СТОЙК И

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем :



Электронная измерительная система



Механическая измерительная система



Специфическая головка MZ (Специальный инструмент)



Контрольный шаблон

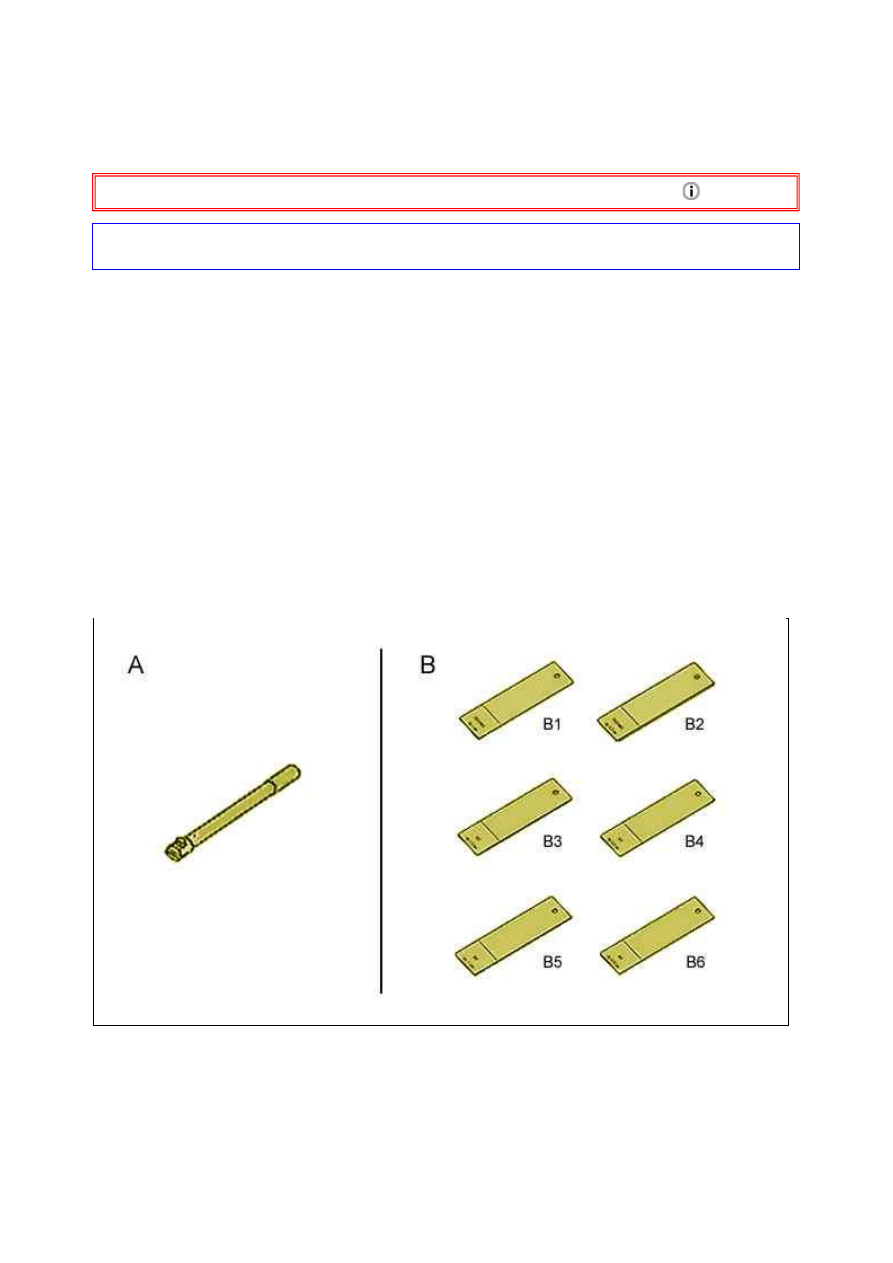

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

Рисунок : E5AP35MD

18.01.2012

Рисунок : E5AM0EPD

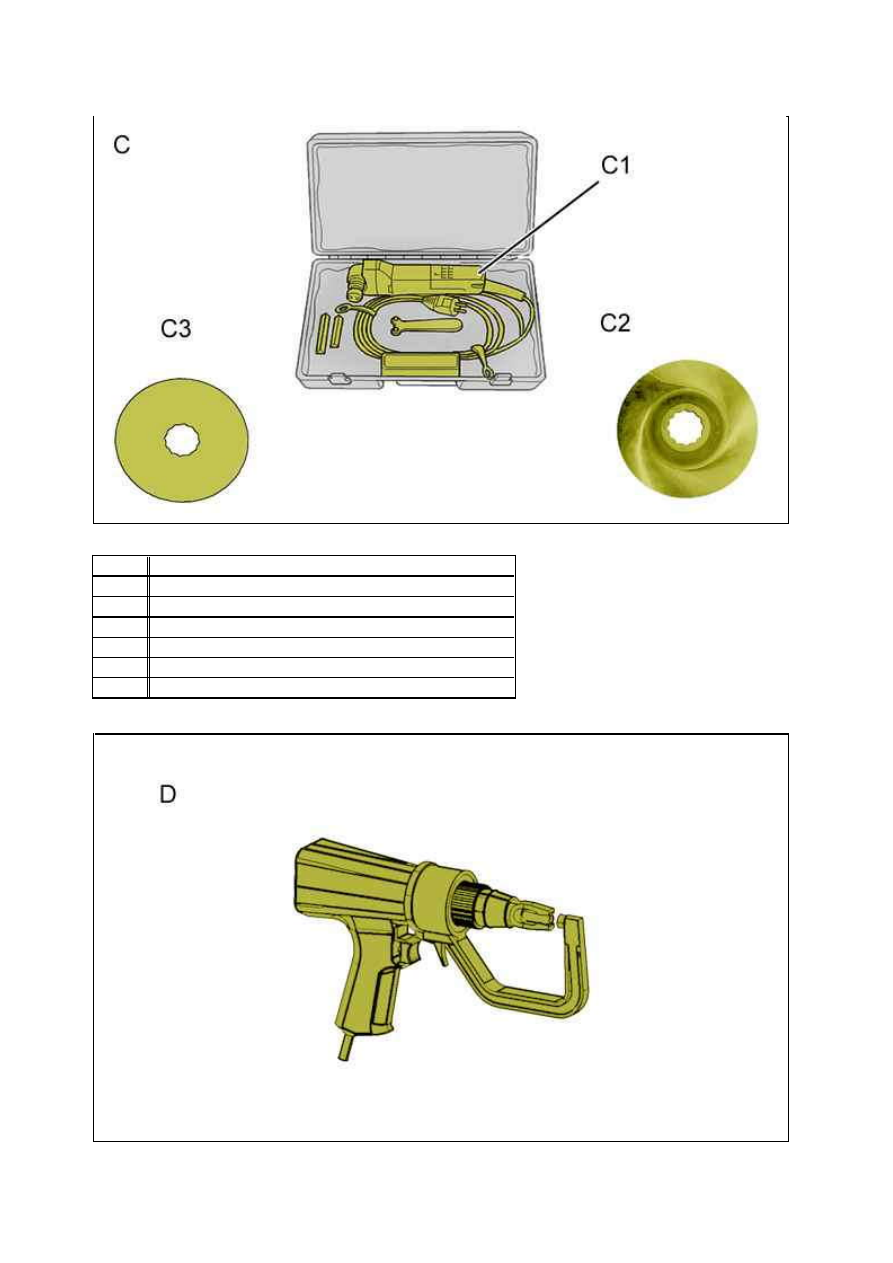

М етка  Номер (реферанс)
"C"

Комплект электрического резака "FEIN"

"C1"    Точильный камень
"C2"    Электрический нож
"C3"    ключ для гаек с радиальными отверстиями
"C4"    Диск пилы "FEIN" со съемной ступицей (реферанс NC)
"C5"    Лезвие n°103

Рисунок : E5AM0JBD

18.01.2012

"D" S­образная дрель для высверливания сварных точек.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените :



У силитель со стороны салона



Со стороны салона

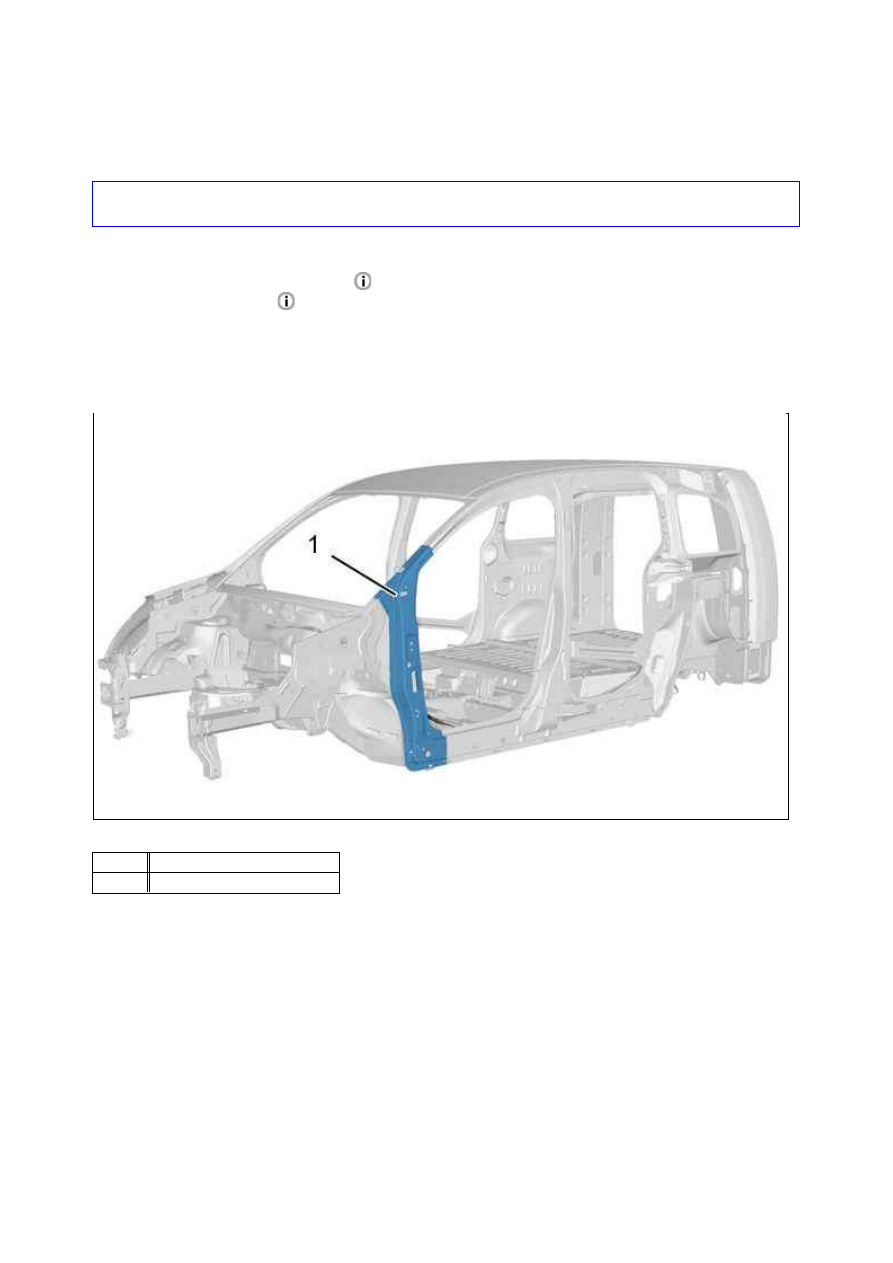

4. Локализация : У силитель передней стойки

4.1. Расположение пенистых вставок

Рисунок : C4EM0A2D

М етка  Обозначение
(1)

Усилитель передней стойки

18.01.2012

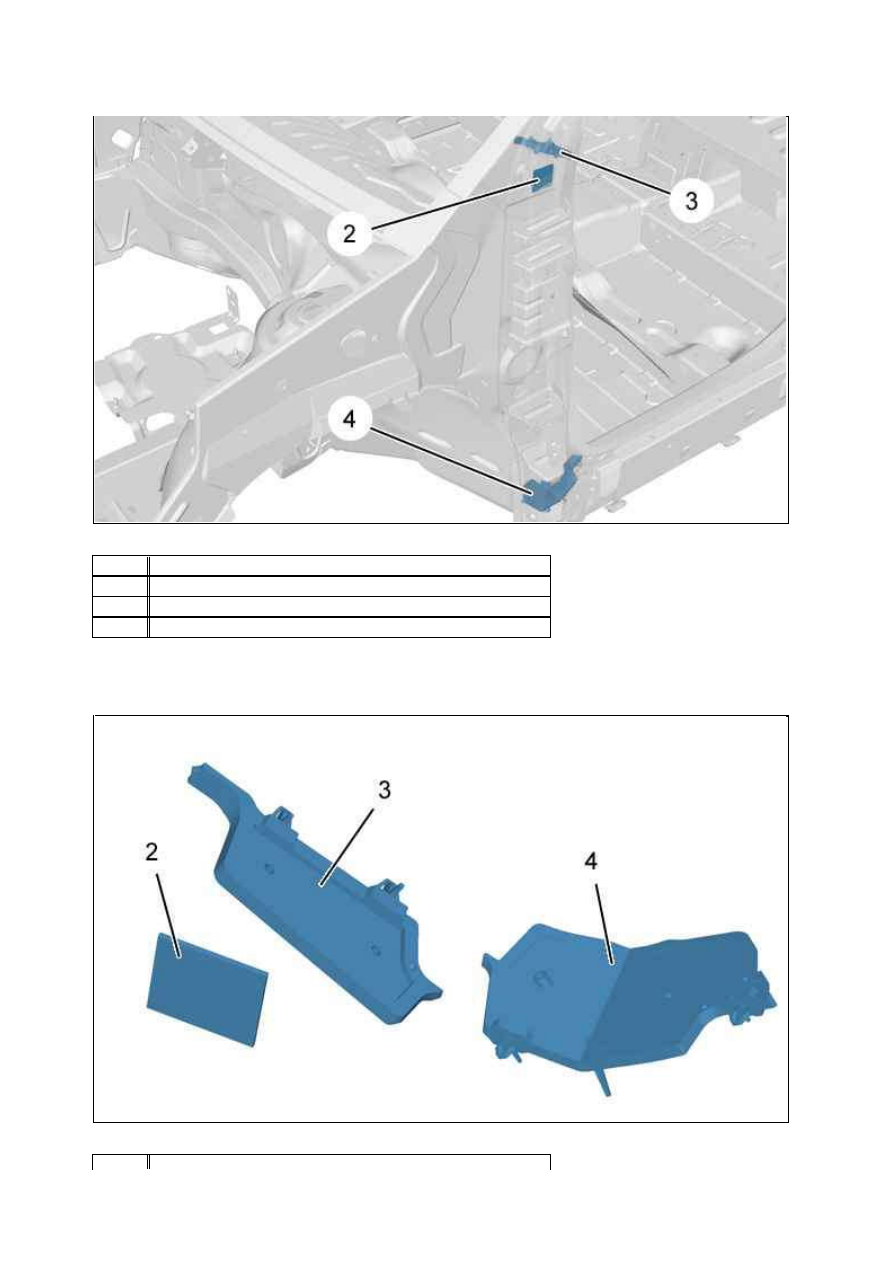

4.2. Обозначение вставок из вспененного материала

Рисунок : C4CM1QKD

М етка  Обозначение
(2)

Расширяющаяся верхняя вставка усилителя передней стойки

(3)

Защита основного жгута проводов

(4)

Вставка пенистая передней стойки

Рисунок : C4CM1QLD
