Peugeot Partner (B9). Руководство - часть 124

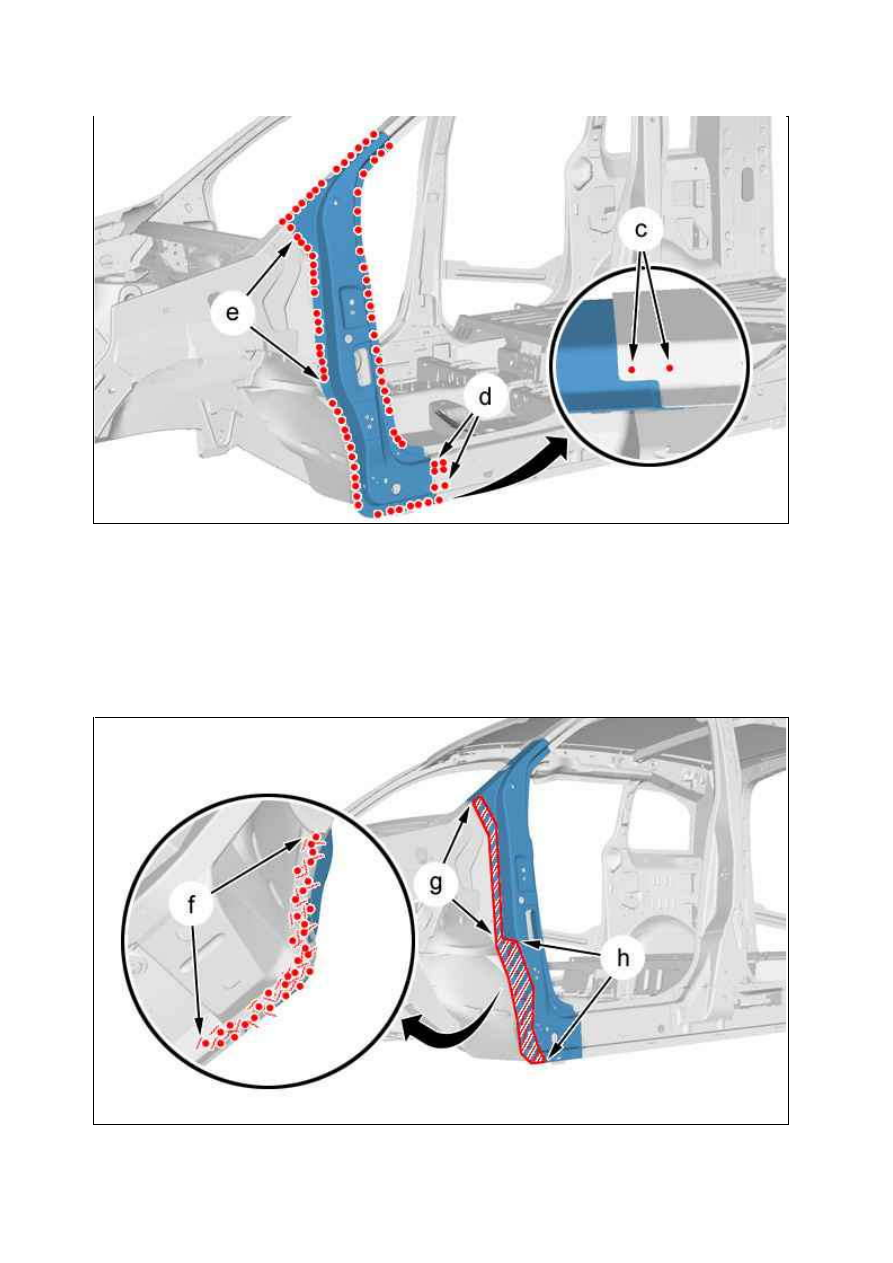

Сварить по отверстиям в среде защитного газа MAG (в "c").
Сварить по отверстиям в среде защитного газа MAG (в "d").
Сварить по отверстиям в среде защитного газа MAG (в "e").
Зашлифовать точки сварки MAG.
Приварить точками сварки.

11. Герметичность ­ защита

Рисунок : C4CM1QSD

Рисунок : C4CM1QTD

18.01.2012

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметизирующую мастику типа « A1 » (в "f").

Нанести антигравийное покрытие категории "C4"

  (в "g", "h").

Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

18.01.2012

ЗАМ ЕНА : ЭЛЕМ ЕНТ У СИЛЕНИЯ ПЕРЕДНЕЙ СТОЙК И В СБОРЕ (ЧАСТИЧНО)

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

На этом элементе используются следующие типы сварных швов электродуговой сварки.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :

HLE : Сталь с высоким пределом упругости

THLE : Сталь с очень высоким пределом упругости

ПРИМ ЕЧАНИЕ :  Выполнение  частичной  замены  усиления  передней  стойки  выполняется  только  с
применением гибки, любой другой метод подгонки запрещен.

2. Рекомендуемое оборудование

Работы производятся с применением одной из следующих измерительных систем :

Электронная измерительная система

Положительная измерительная система

Специфическая головка MZ

Контрольный шаблон

Продольный наклон стойки переднего колеса [1]

Пистолет с горячим воздухом

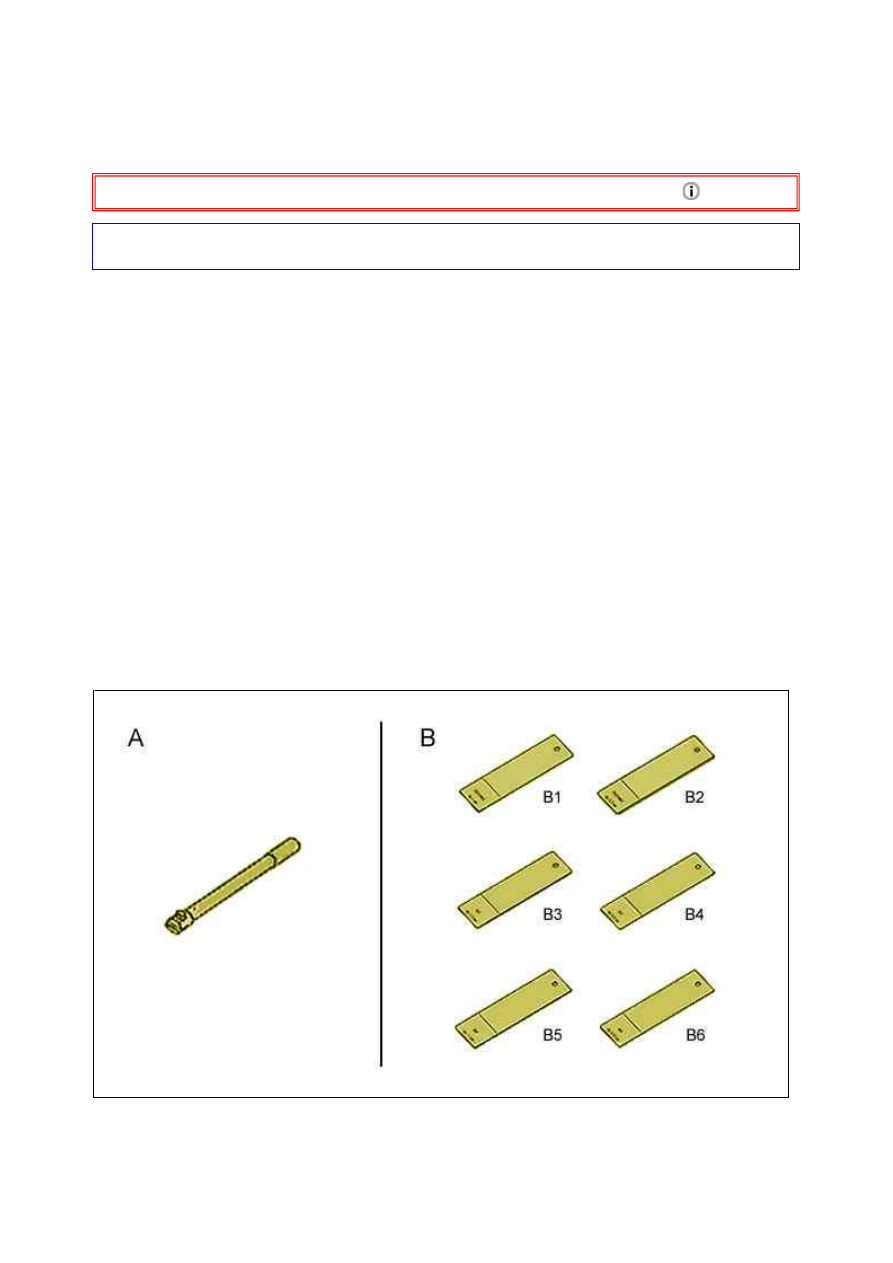

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

Рисунок : E5AP35MD

18.01.2012

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Заменить следующие элементы :

Боковая панель салона

(Полностью или частично)

Расширяющиеся вставки

Усилитель лонжерона (Полностью или частично)

ПРИМ ЕЧАНИЕ :  В  случае  повреждения  расширяющейся  вставки  передней  стойки  ее  необходимо
заменить.

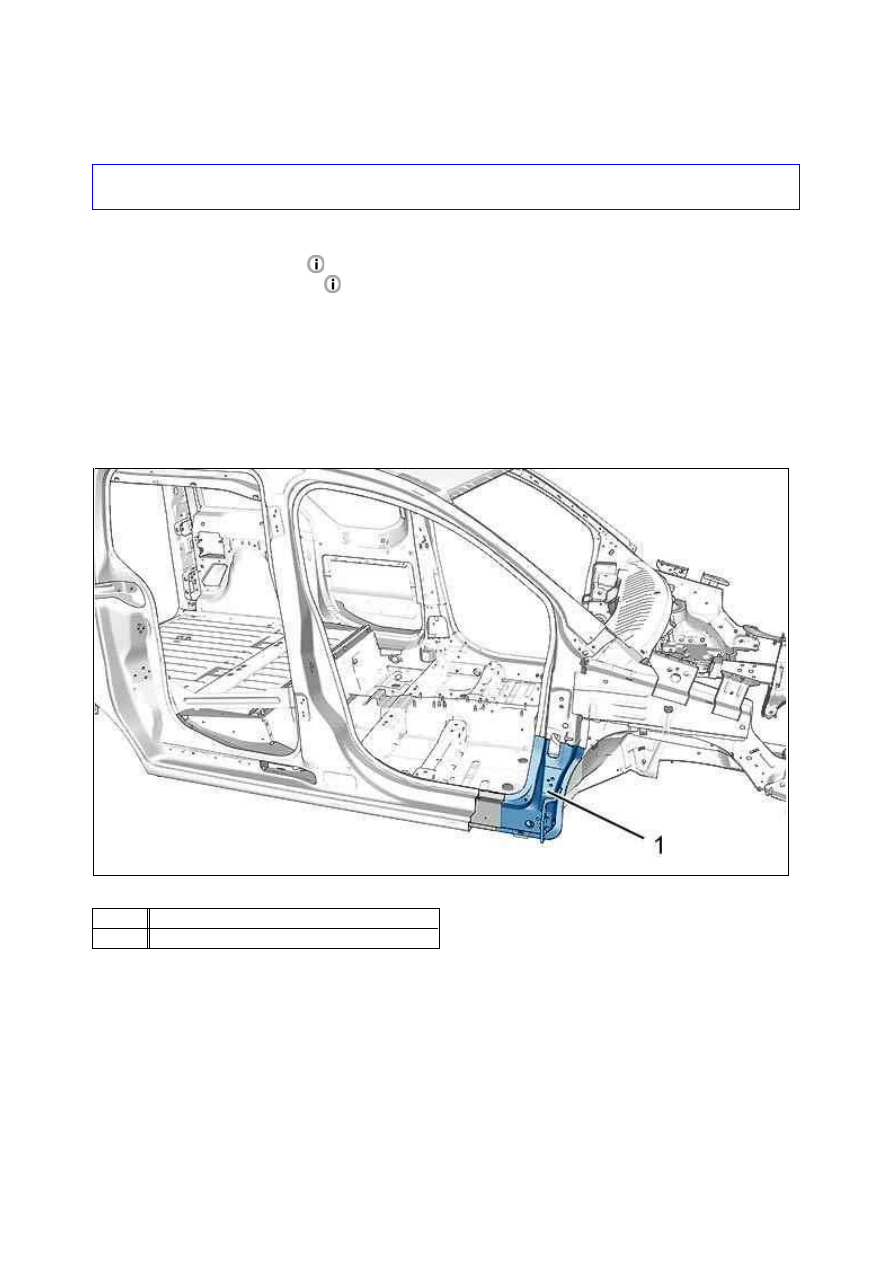

4. Локализация : Элемент усиления передней стойки в сборе

5. Идентификация запасных частей

5.1. Состав : Запасные части

Рисунок : C4CM24TD

М етка  Обозначение
(1)

Элемент усиления передней стойки в сборе

18.01.2012
