ВНИМ АНИЕ : Приспособление [1] не должно останавливаться.

Расположить стальную панель (9) под подготовленным элементом усиления.

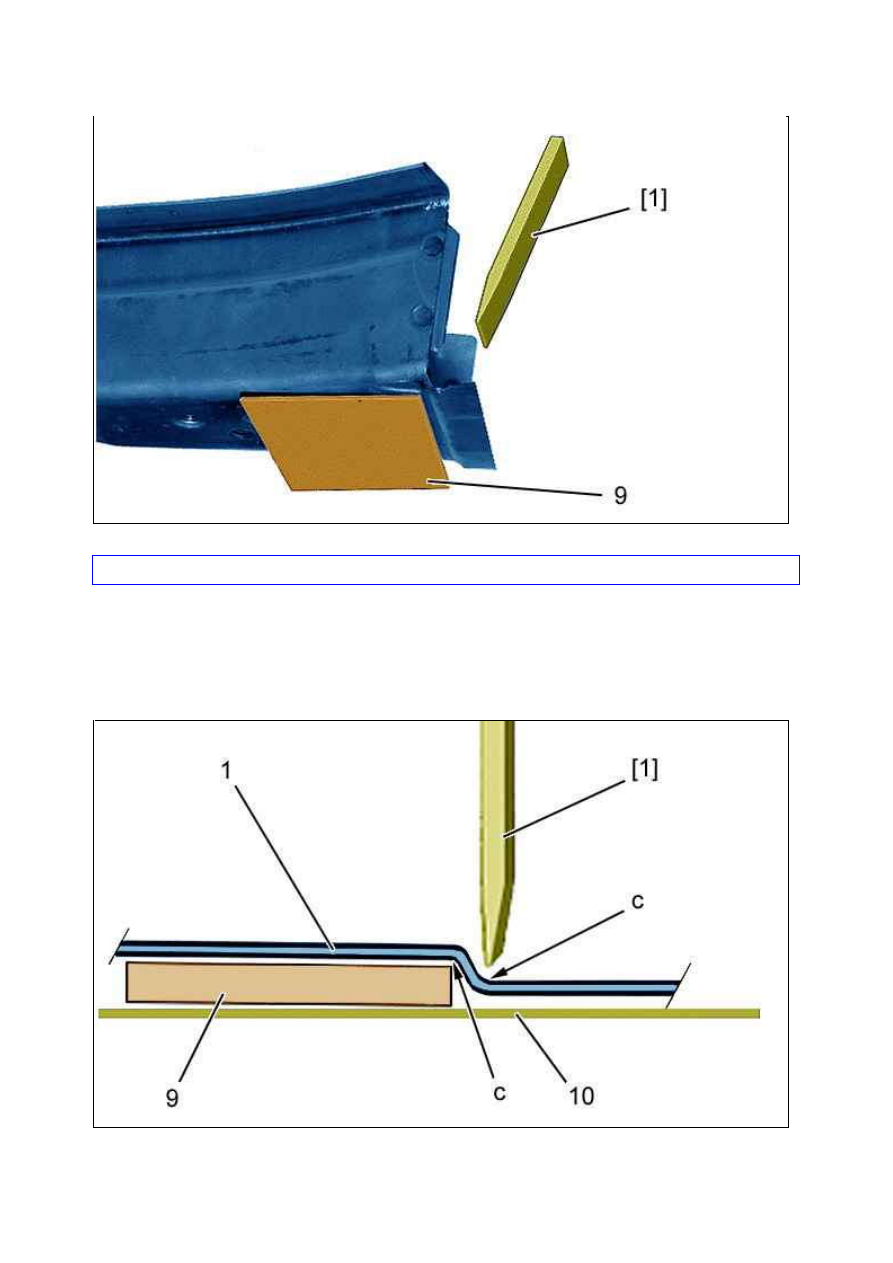

На верстаке выполнить гибку элемента усиления с помощью приспособления [1] и стальной панели (9).

ПРИМ ЕЧАНИЕ :  Стальная  панель  (9)  должна  быть  взята  из  неиспользуемой  части  усиления  передней
стойки (верхняя часть) или являться образцом из комплекта проверки точечной сварки [B] толщиной 2 мм.

Рисунок : C4CM250D

Рисунок : C4CM251D

18.01.2012

(1) Элемент усиления передней стойки в сборе.
[1] Продольный наклон стойки переднего колеса .
(9) Стальная панель.
(10) установлено.

ПРИМ ЕЧАНИЕ : Радиус "c" изгиба не менее 3 мм.

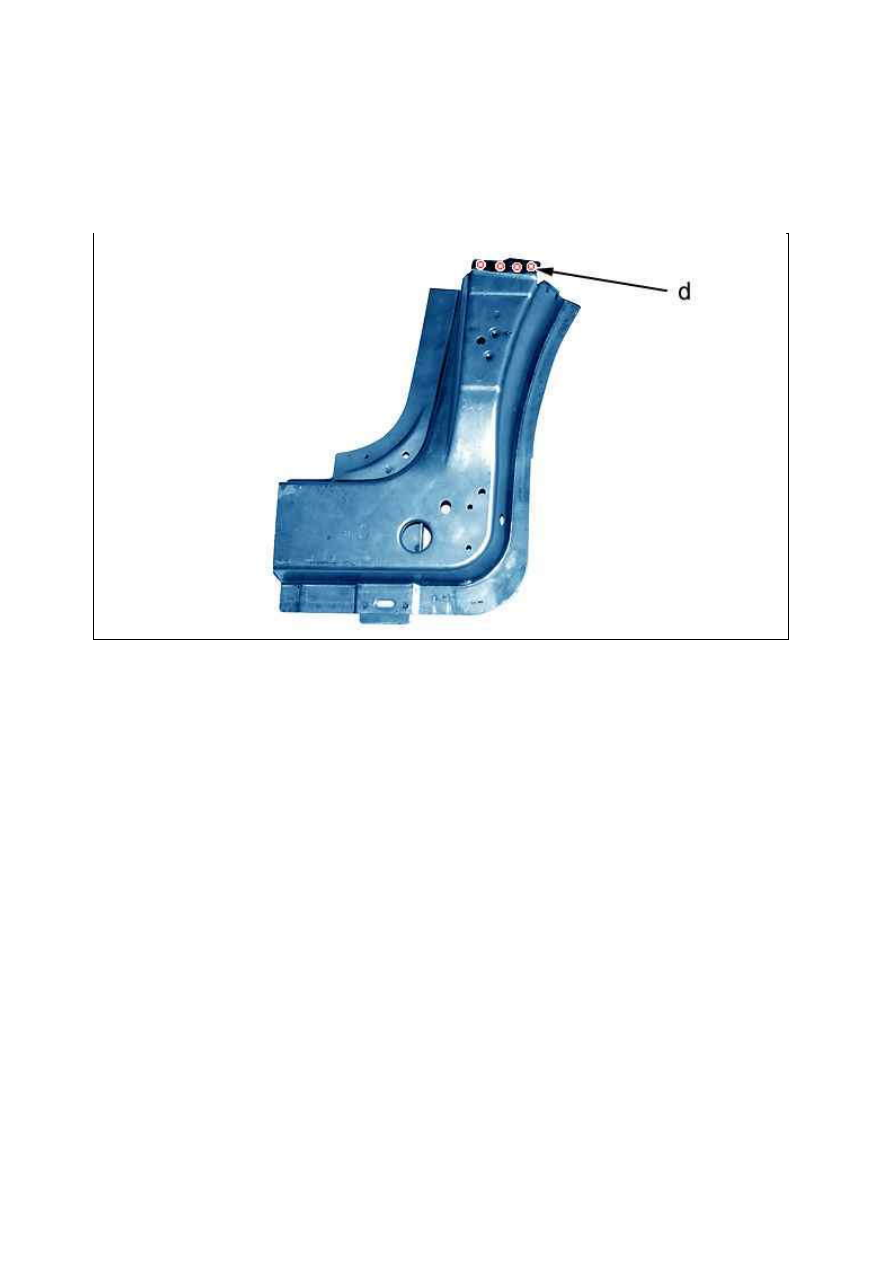

Просверлить 4 отверстия (в "d") сверлом диаметром 10 мм для последующей пробочной сварки MAG.

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

Рисунок : C4CM252D

18.01.2012

Вырезать точки сварки усиления передней стойки.

Вырезать точки электросварки нижней стенки верхней петли двери и усиления передней стойки.

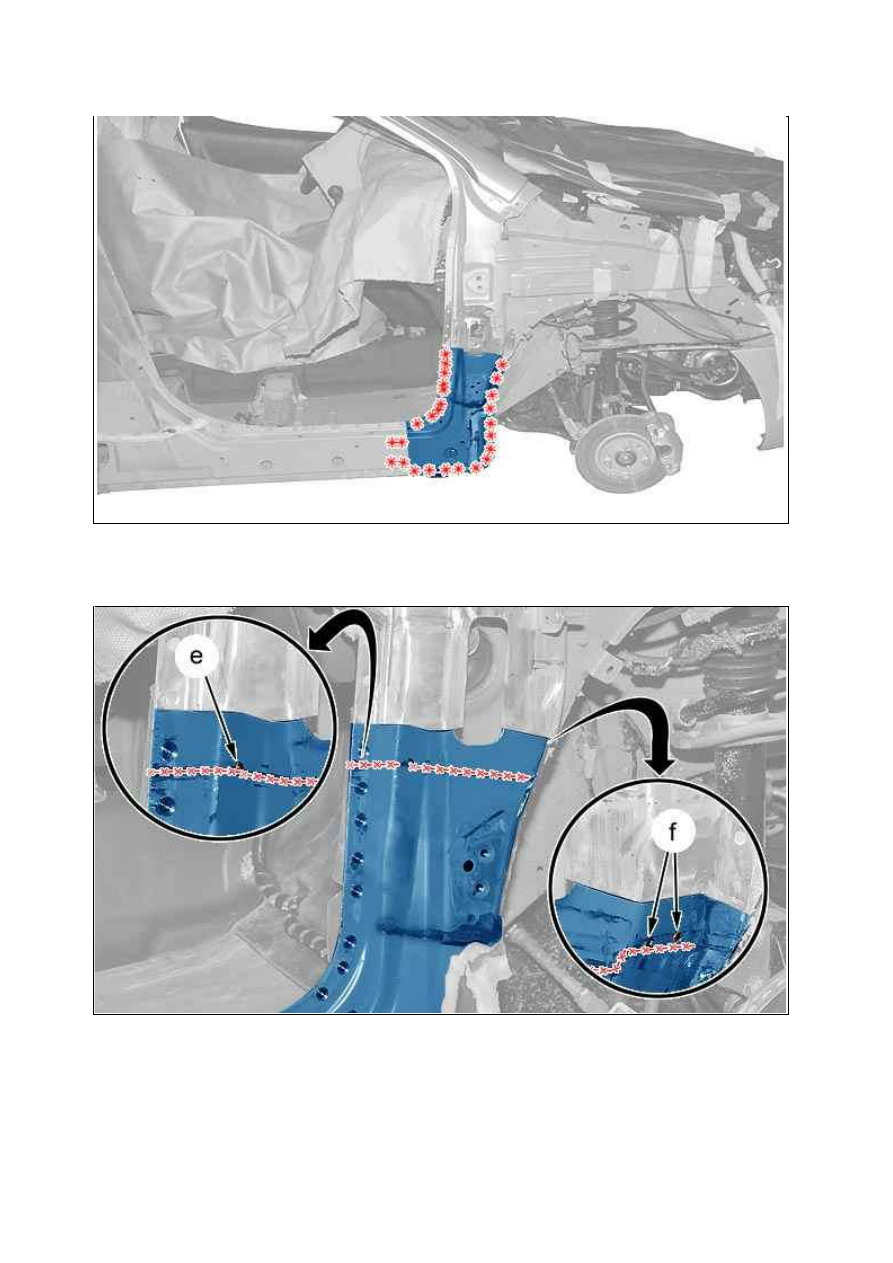

Разметить и затем разрезать под точками электросварки нижней стенки верхней петли двери и усиления
передней стойки ( в "e", "f").

Рисунок : C4CM253D

Рисунок : C4CM254D

18.01.2012

Снимите : Усилитель передней стойки (нижняя часть).

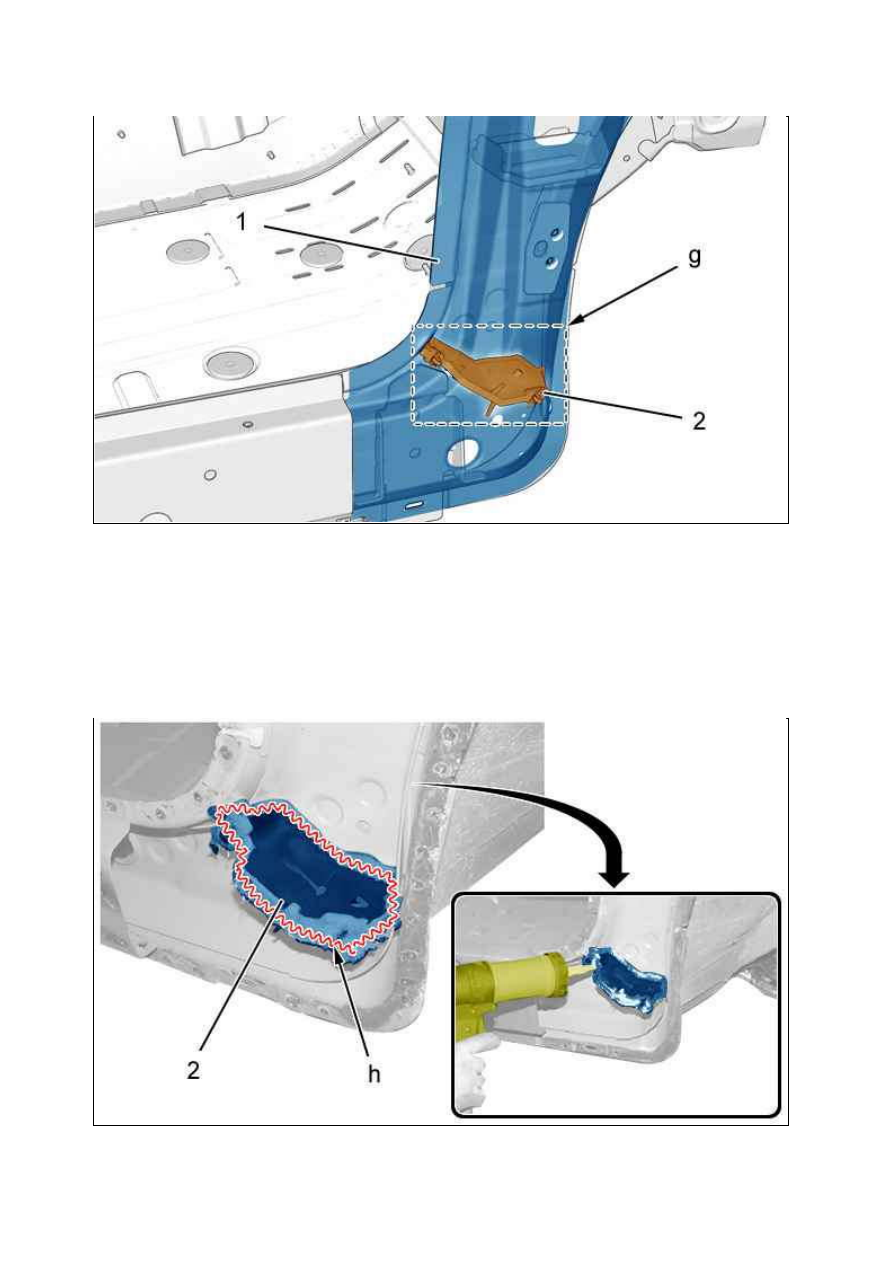

ПРИМ ЕЧАНИЕ : Разогреть пистолетом с горячим воздухом усиление передней стойки (1) (в "g"), чтобы
не разрушить расширяющуюся вставку усиления передней стойки (2).

8. Очистка и подготовка кузова

Рисунок : C4CM255D

Рисунок : C4CM256D
