ЗАМ ЕНА : У СИЛИТЕЛЬ ЦЕНТРАЛЬНОЙ СТОЙК И В СБОРЕ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

На этом элементе используются следующие типы сварных швов электродуговой сварки.
Сварка в среде инертных газов по методу MIG с медно­алюминиевым электродом.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE : Сталь с очень высоким пределом упругости

ПРИМ ЕЧАНИЕ : Эта операция может быть выполнена без демонтажа крыши.

2. Рекомендуемое оборудование

Работы производятся с применением одной из следующих измерительных систем :



Электронная измерительная система



Положительная измерительная система



Специфическая головка MZ



Контрольный шаблон

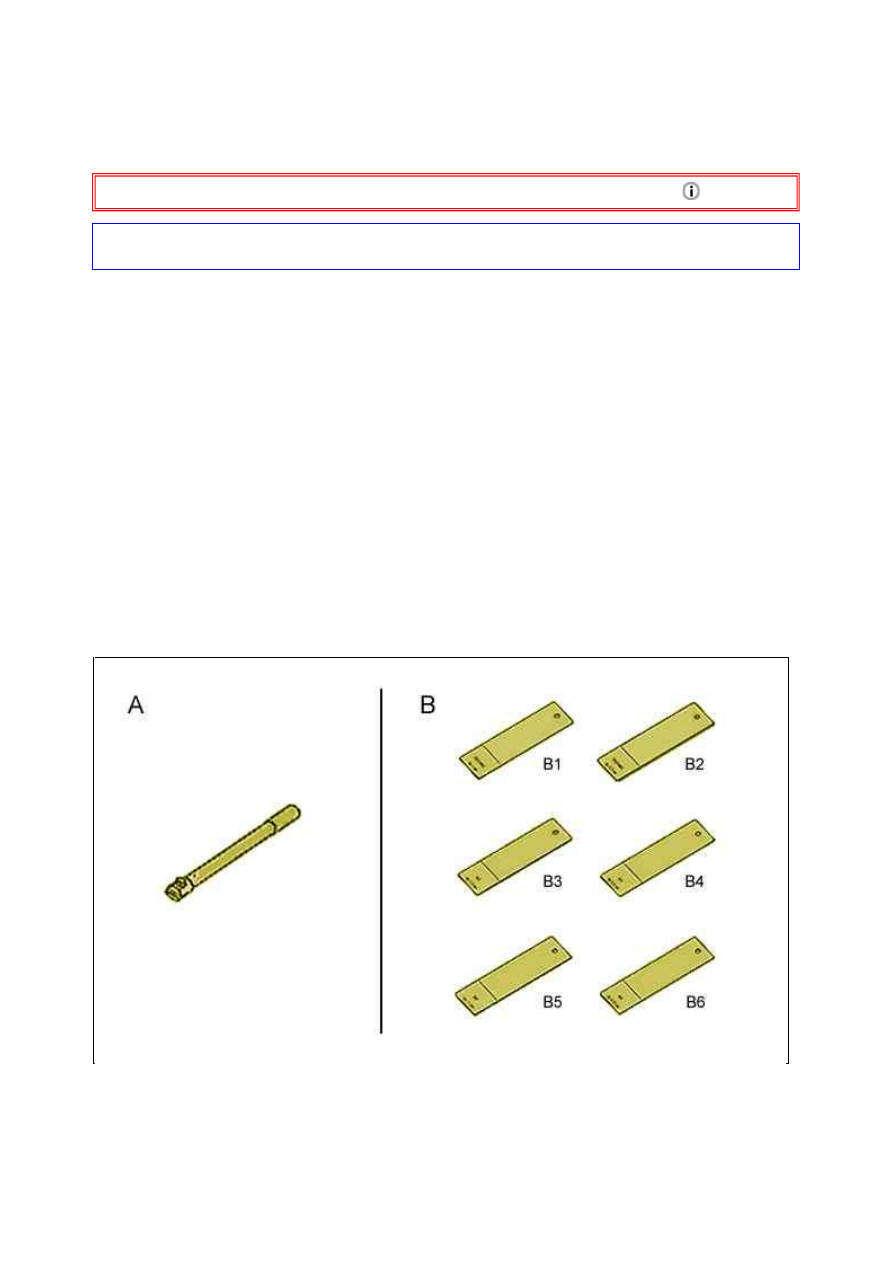

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

Рисунок : E5AP35MD

18.01.2012

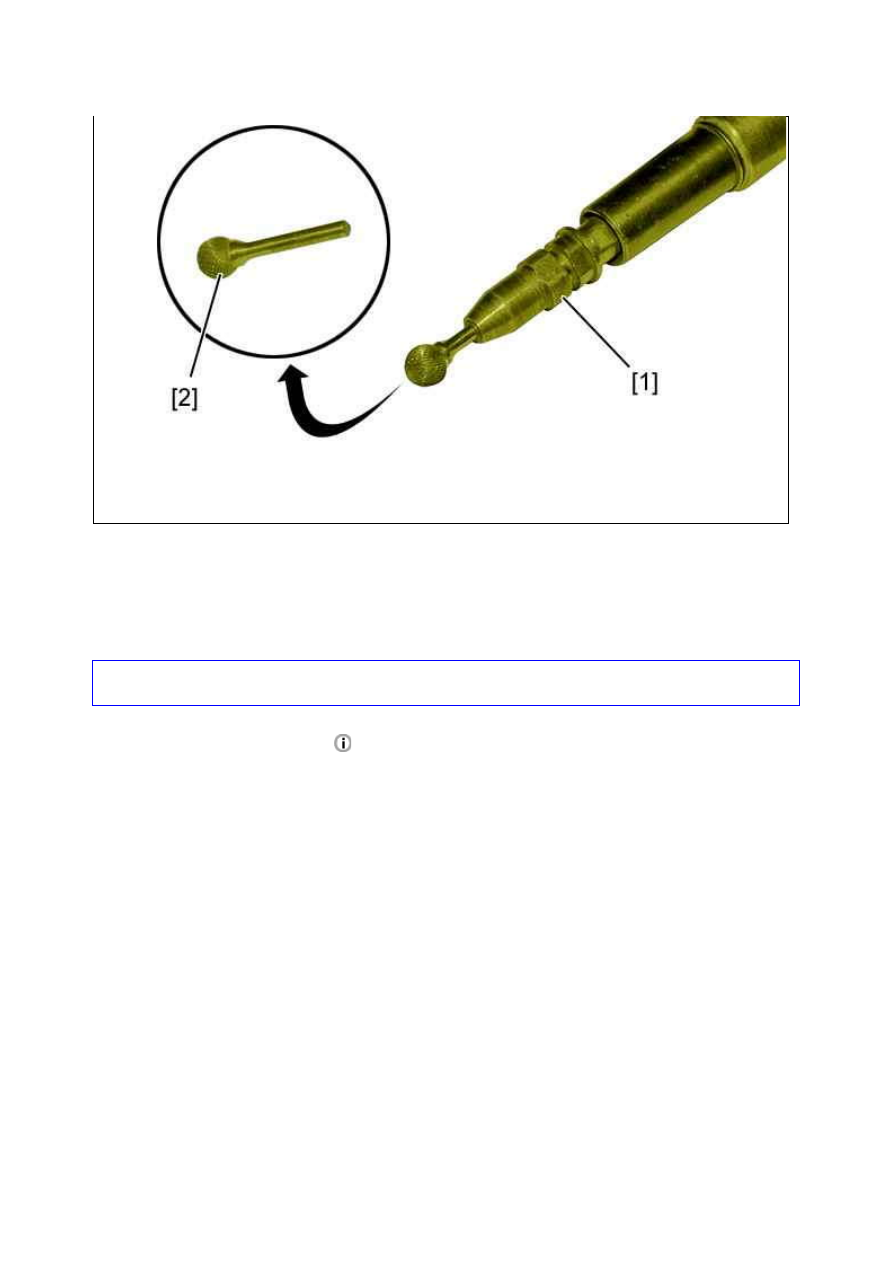

[1] Прямая шлиф­машинка типа Facom (Номер (реферанс) : v.345).
[2] Фреза из карбида вольфрама типа Facom (Номер (реферанс) : VFA.1200).

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените :

Боковая панель салона

(Полностью или частично).

ПРИМ ЕЧАНИЕ :  Замените  :  Заполняющую  вставку  усилителя  средней  стойки  в  сборе  (В  случае
разрушения).

ПРИМ ЕЧАНИЕ : Замена усилителя средней стойки в сборе может производиться без замены крыши, если
последняя не повреждена.

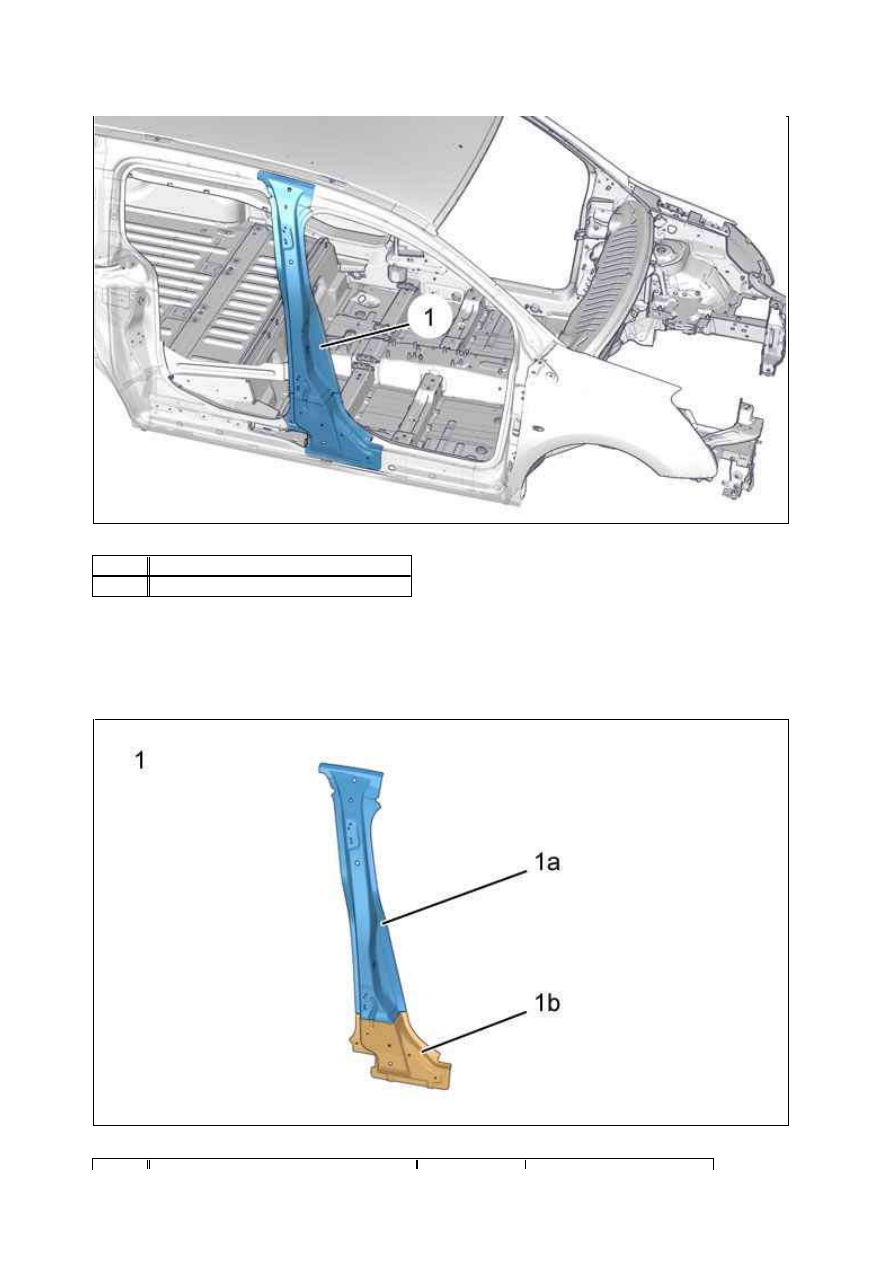

4. Локализация : У силитель центральной стойки в сборе

Рисунок : E5AM0M5D

18.01.2012

5. Идентификация запасной части

5.1. К омпоновка запасных частей

Рисунок : C4CM27ZD

М етка  Обозначение
(1)

Усилитель центральной стойки в сборе

Рисунок : C4CM280D

18.01.2012

5.2. Идентификация деталей, примыкающих к усилителю центральной стойки

6. Подготовка запасной части : У силитель центральной стойки в сборе

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

6.1. Нижняя часть : У силитель центральной стойки в сборе

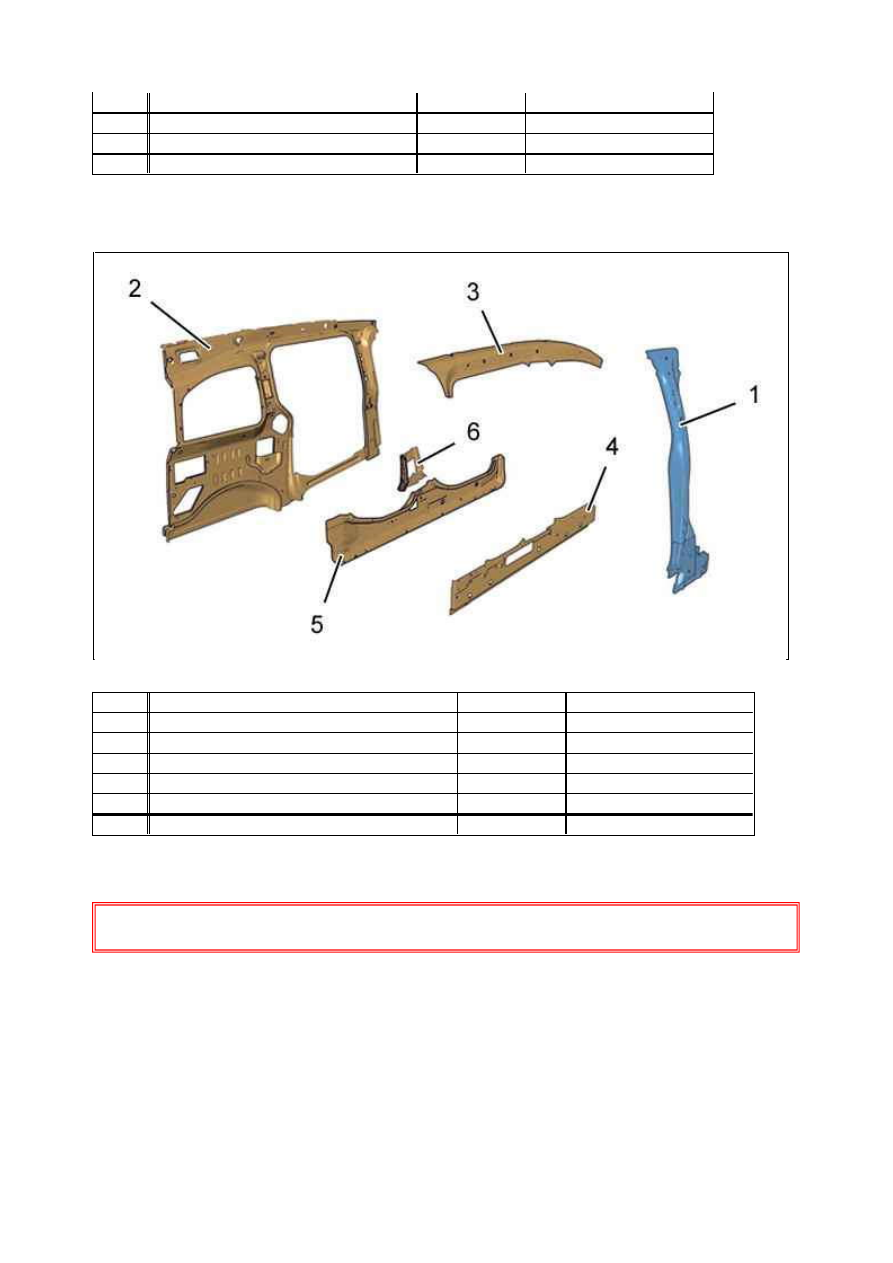

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Усилитель центральной стойки в сборе  ­

­

(1a)

Верхний усилитель центральной стойки  2

UHLE

(1b)

Нижний усилитель центральной стойки  2

THLE

Рисунок : C4CM281D

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Усилитель центральной стойки в сборе

2

­

(2)

Накладка заднего крыла в сборе

0,97

Мягкая сталь

(3)

Основание арки крыши

0,97

HLE

(4)

Усилитель лонжерона

1,17

THLE

(5)

Внутренний лонжерон

1,47

HLE

(6)

Усилитель внутренней панели средней стойки  2,5

HLE
