Peugeot Partner (B9). Руководство - часть 137

Срезать по точкам .

Срезать по точкам .
Снимите : Усилитель средней стойки в сборе.

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

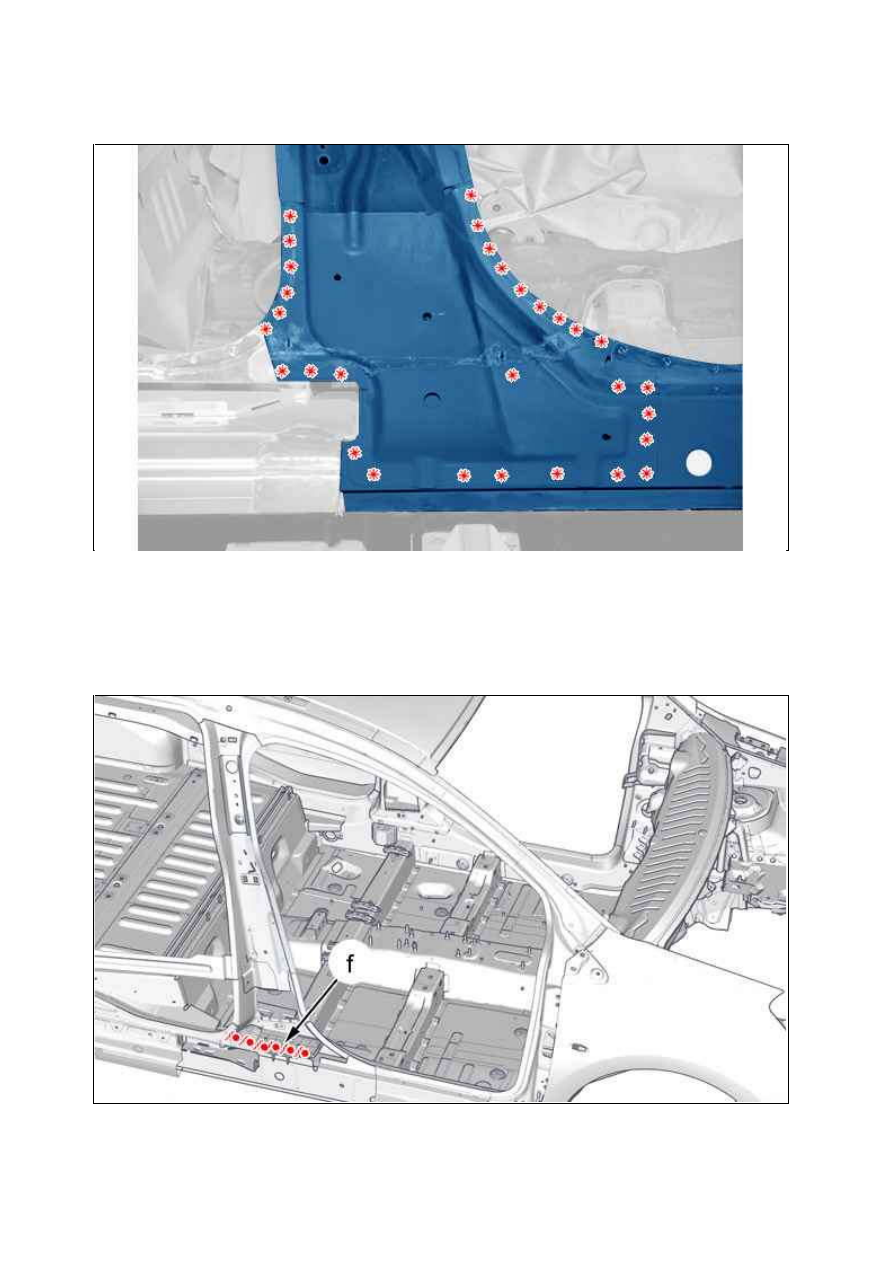

Нанести слой герметика с индексом "A1" по контуру заполняющей вставки усилителя средней стойки в сборе

Рисунок : C4CM289D

Рисунок : C4CM28AD

18.01.2012

( в "f").

ПРИМ ЕЧАНИЕ :  Проверить  герметичность  заполняющей  вставки  усилителя  средней  стойки  в  сборе  во
избежание попадания воды и пыли внутрь салона автомобиля.

9. Подгонка

Расположить : Усилитель средней стойки в сборе.

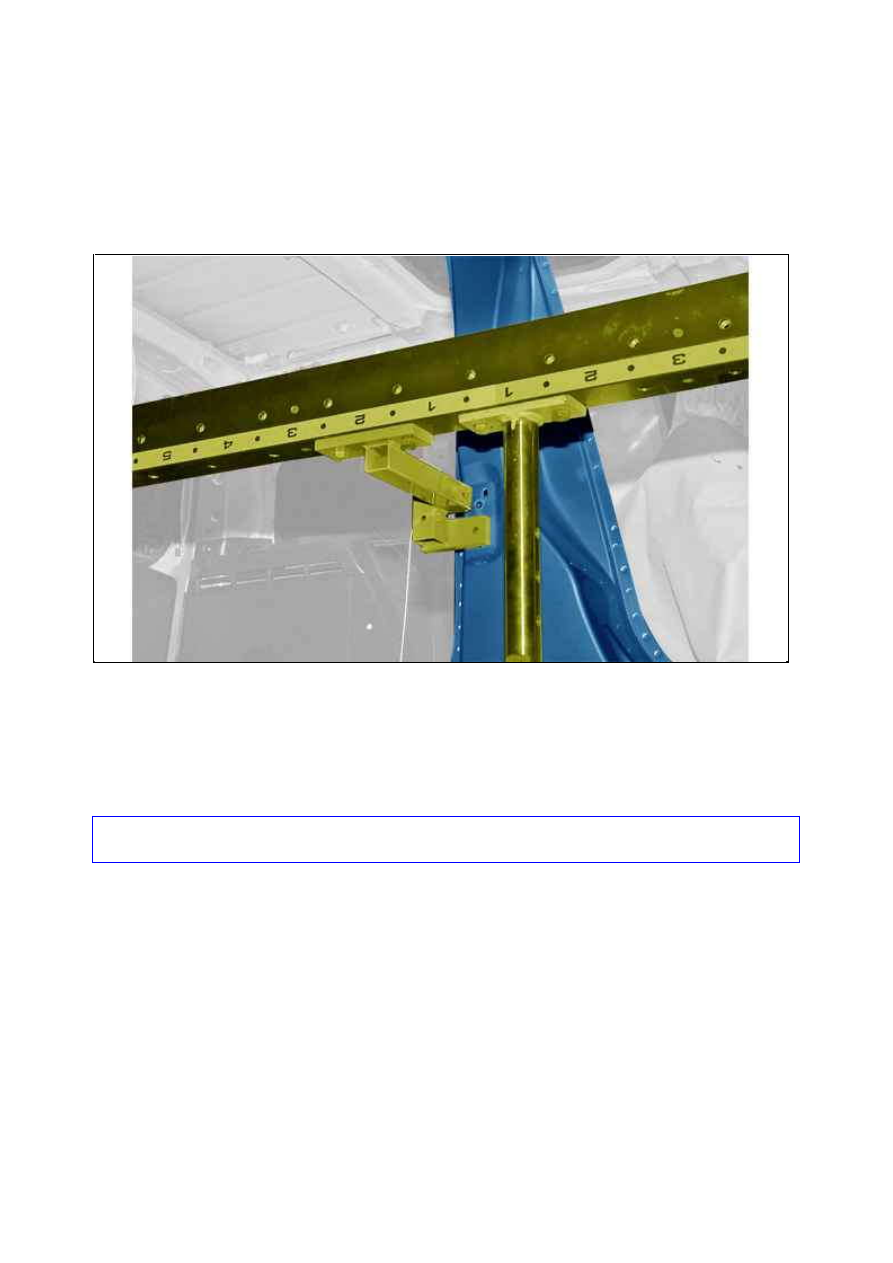

Проверить подгонку усилителя средней стойки в сборе при помощи шаблона или сертифицированного
производителем электронного измерительного устройства (см. каталог оборудования для ремонта).
Удерживать элемент на месте.

10. Сварка

ВНИМ АНИЕ :  Рекомендуется  использовать  исключительно  сертифицированные  производителем
сварочные станции MIG (см. каталог оборудования для ремонта).

Рисунок : C4CM28BD

18.01.2012

Произведите последовательную шовную MIG­сварку ( в "g").

ПРИМ ЕЧАНИЕ : Во избежание изменения механической прочности усилителя средней стойки в сборе не
рекомендуется зачищать сварочные швы MIG.

Приварить электросваркой в 4 точках ( в "h").

Рисунок : C4CM28CD

Рисунок : C4CM28DD

18.01.2012

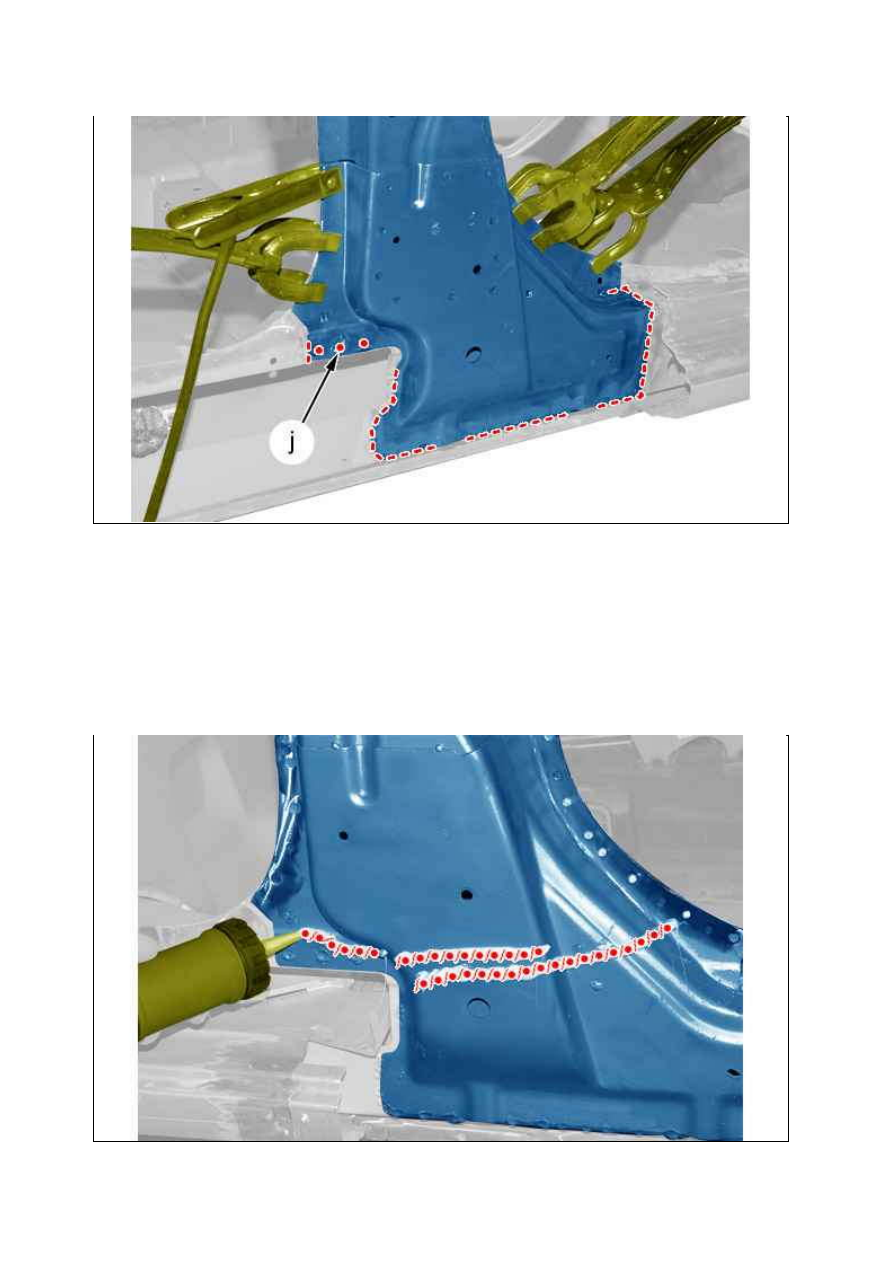

Сварить точечной сваркой способом MIG ( в "j").
Произведите последовательную шовную MIG­сварку.

ПРИМ ЕЧАНИЕ : Во избежание изменения механической прочности усилителя средней стойки в сборе не
рекомендуется зачищать сварочные швы MIG.

11. Герметичность ­ защита

Рисунок : C4CM28ED

Рисунок : C4CM28FD

18.01.2012
