Peugeot Partner (B9). Руководство - часть 139

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

6.1. Предварительная резка

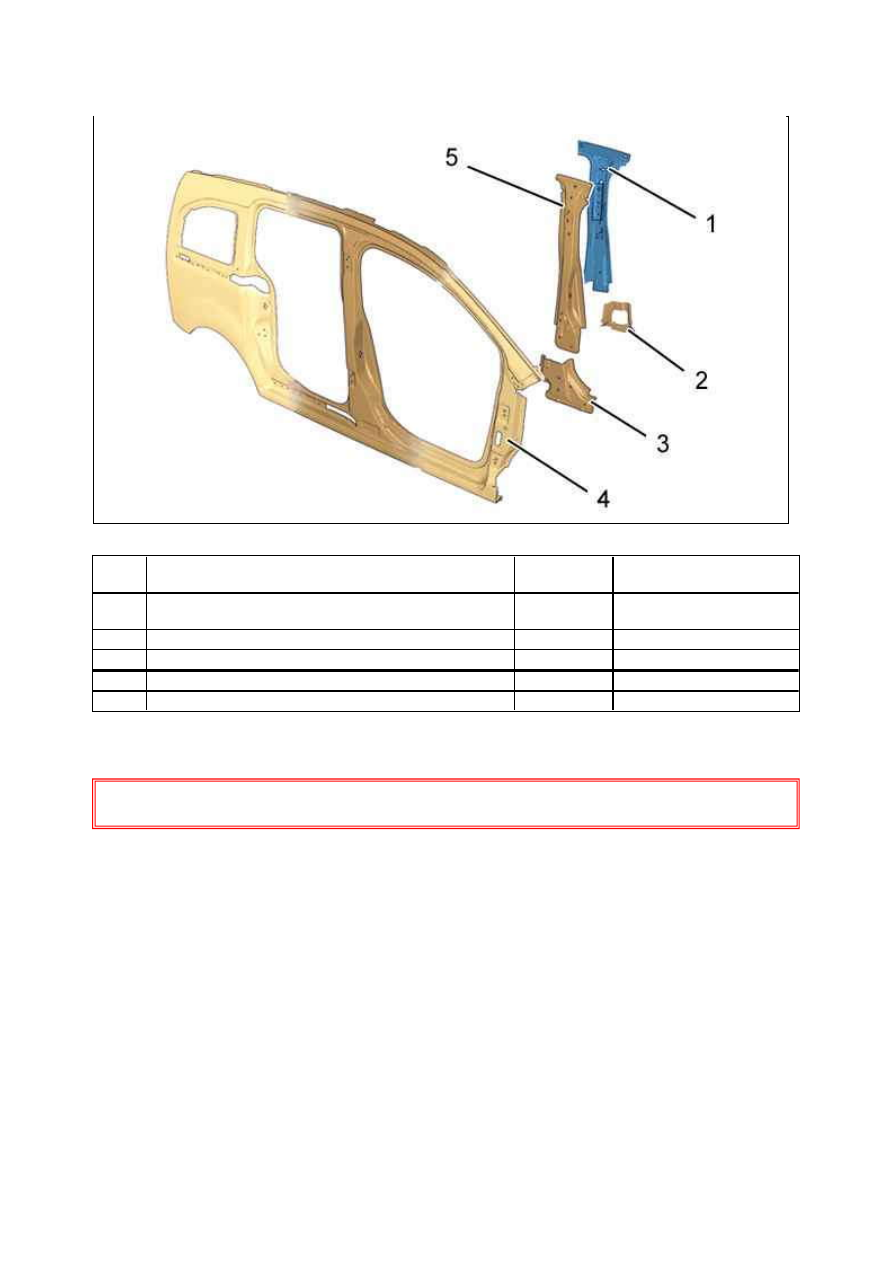

Рисунок : C4CM25QD

М етка  Обозначение

Толщина
(мм)

Характер/классификация

(1)

Накладка заднего крыла в сборе с частью центральной
стойки (Часть)

0.97

Мягкая сталь

(2)

Усилитель внутренней панели средней стойки

2,5

THLE

(3)

Нижний усилитель центральной стойки

2

THLE

(4)

Со стороны салона (Полностью или частично)

0,72

Мягкая сталь

(5)

Усилитель центральной стойки

2

UHLE

18.01.2012

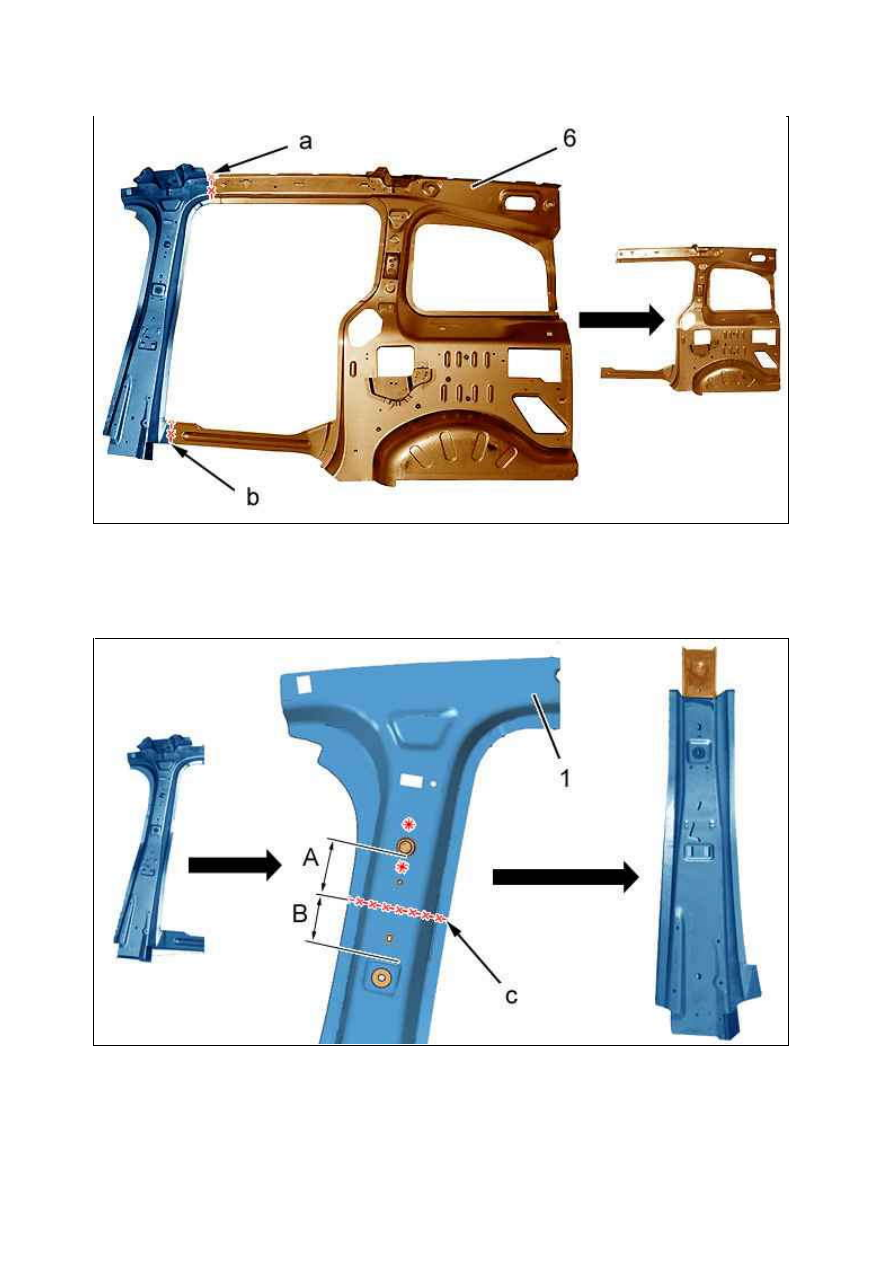

Разметить, затем вырезать (в "a", "b") ; Накладку заднего крыла в сборе (6).

6.2. Окончательная резка

A = 50 мм.
B = 90 мм.
Разметить в "c" накладку заднего крыла в сборе (1) (Часть центральной стойки).
Вырезать : 2 электрические контакты ; С помощью сверла диаметром 10 мм.

Рисунок : C4CM25RD

Рисунок : C4CM25SD

18.01.2012

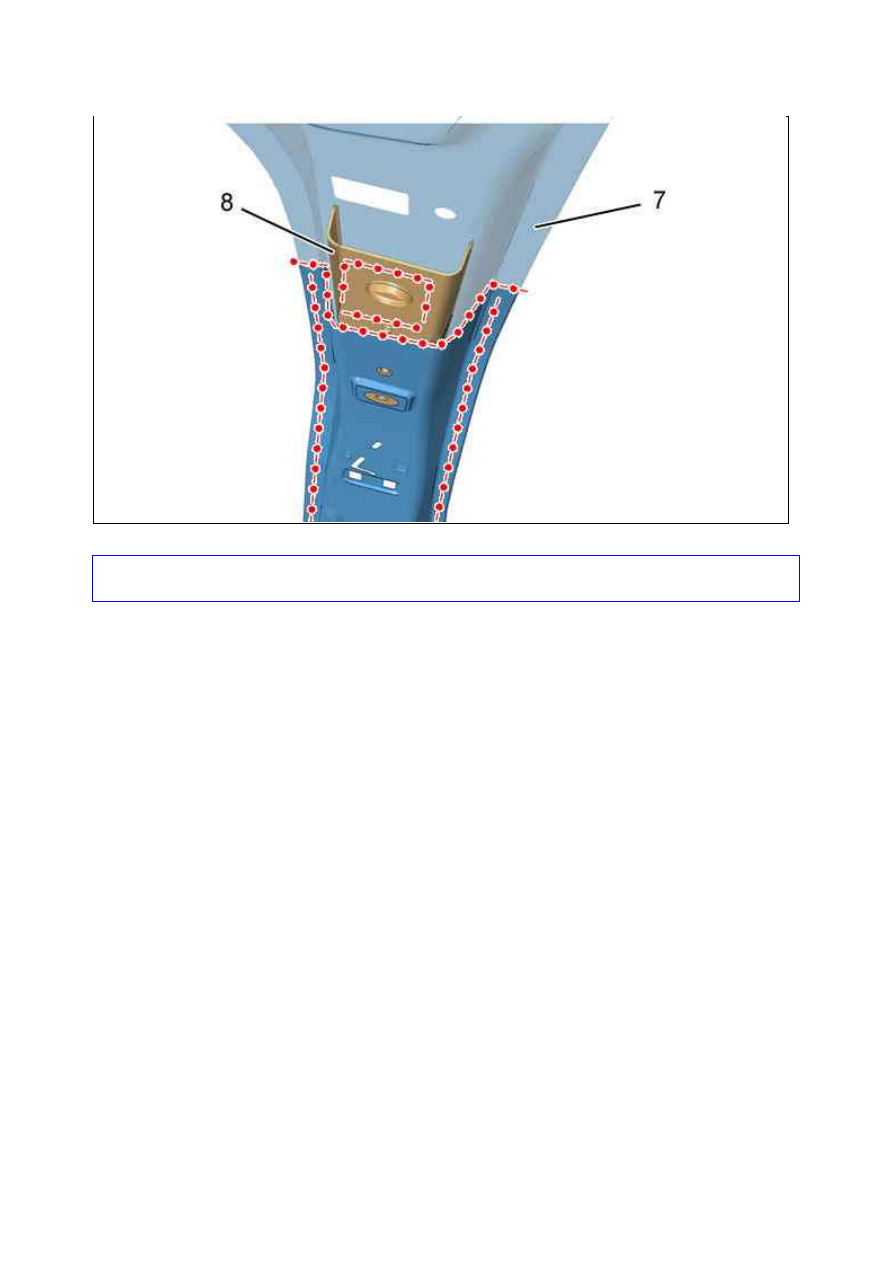

ВНИМ АНИЕ : Во время вырезания ; Не повредить усилитель крепления регулятора ремня безопасности
(8).

Вырезать : Накладку заднего крыла в сборе (Часть центральной стойки) (как показано " c ").
Снять накладку центральной стойки (7) (Верхняя часть).
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

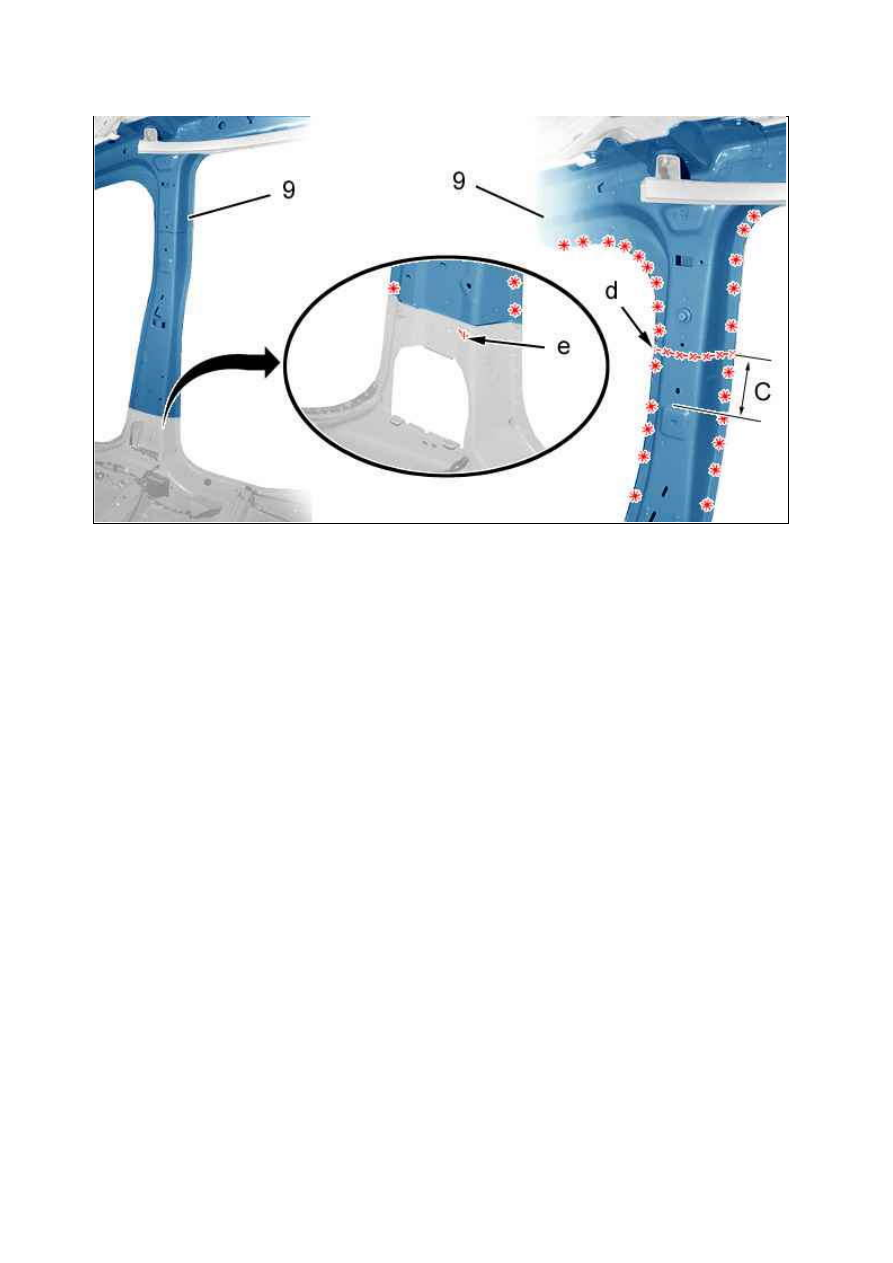

Рисунок : C4CM25TD

18.01.2012

C = 90 мм.
Нанесите маркировочные штрихи, затем разрежьте в зоне "d" ; Накладку центральной стойки (9) ; С
помощью пилы.
Вырезать : электрические контакты .
Вырезать : Сварной шов MAG (в "e").

ПРИМ ЕЧАНИЕ : Рекомендуется вырезать сварочный шов MAG (в "e") (снаружи автомобиля).

Снять накладку центральной стойки (9).

8. Очистка и подготовка кузова

Рисунок : C4CM25UD
