ВНИМ АНИЕ :  Не  отделяйте  сателлиты  от  их  упорных  чашек,  так  же  как  и  планетарные  шестерни  от
фрикционных шайб.

Снимите :



Стопорный штифт (24)



Ось блока сателлитов (25)



Сателлиты (23) с их опорными чашками (22)



Планетарные шестерни (21) (Со стороны, противоположной зубчатому венцу)



Центровочное кольцо (20) (Со стороны, противоположной зубчатому венцу)

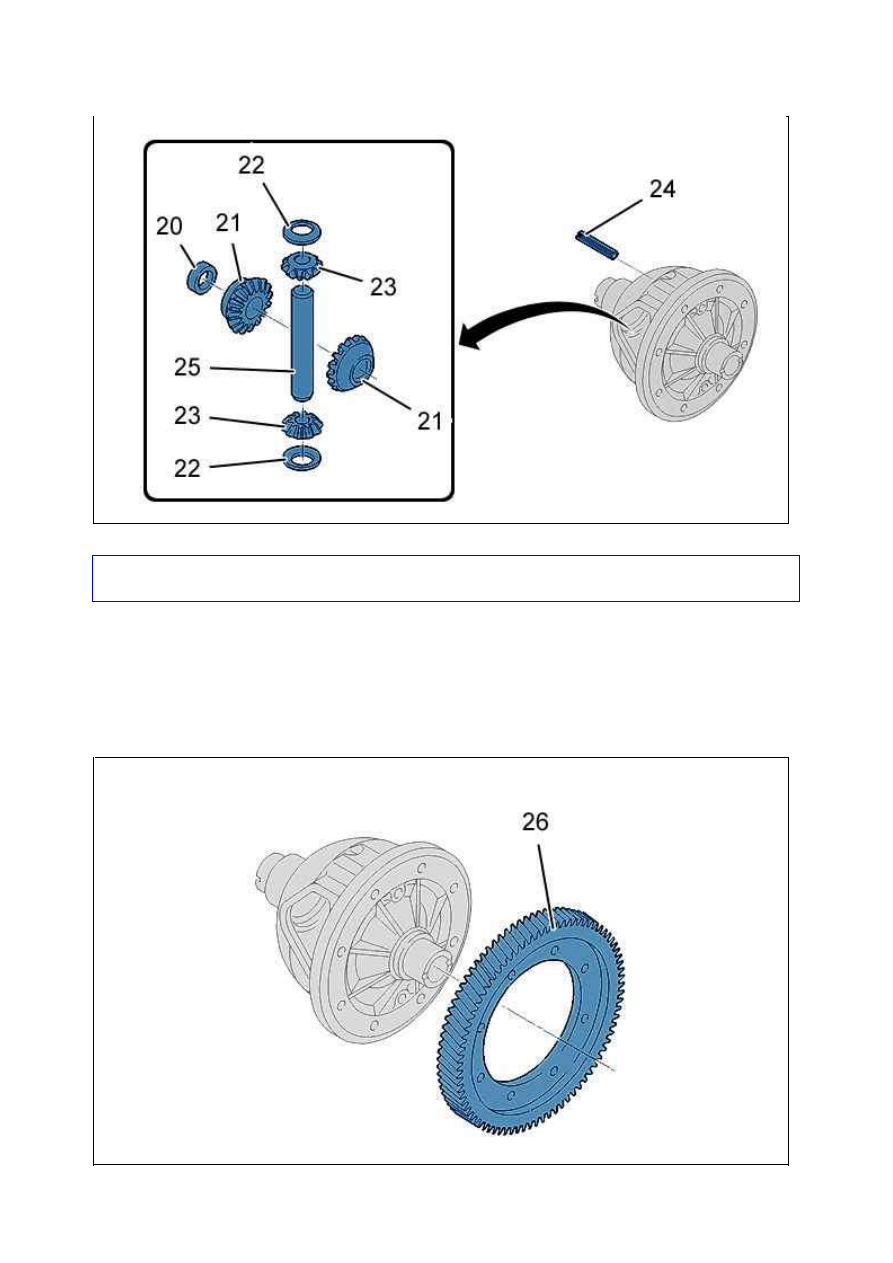

Рисунок : B2CM0LBD

Снимите :



Болты крепления коронной шестерни дифференциала



Зубчатое колесо дифференциала (26)

5. Сборка : корпус дифференциала

Установите : Подшипники (19) (новых) ; С помощью приспособления [0317­D / 7101­T.D] и пресса.

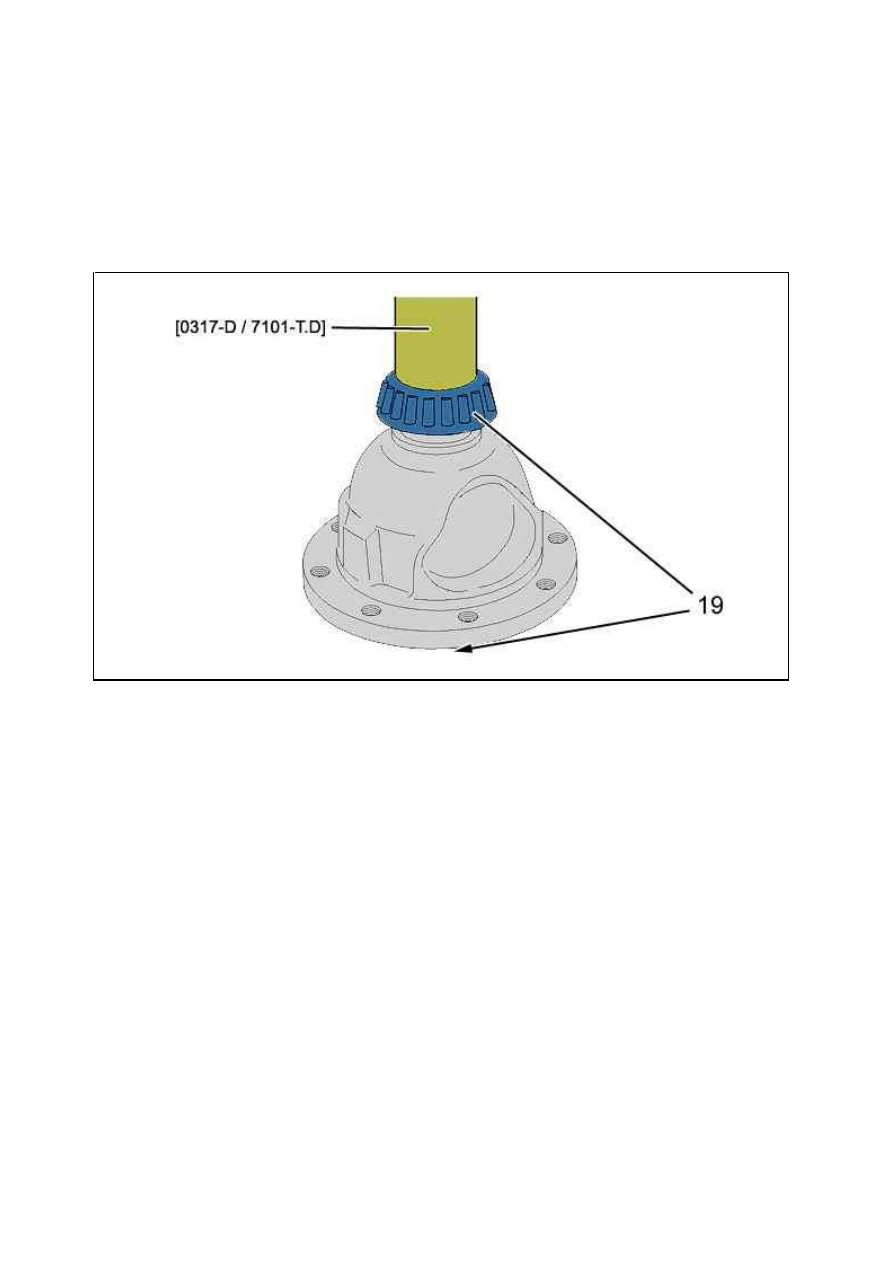

Рисунок : B2CM0LCD

Рисунок : B2CG27ID

Установите :



Центровочное кольцо (20), Со стороны, противоположной зубчатому венцу



Планетарные шестерни (21)



Сателлиты (23) и их упорные чашки (22), повернув их



Ось сателлитов (25)



Ш понки фиксации оси (24) (новые)

Установить на место венец (26).

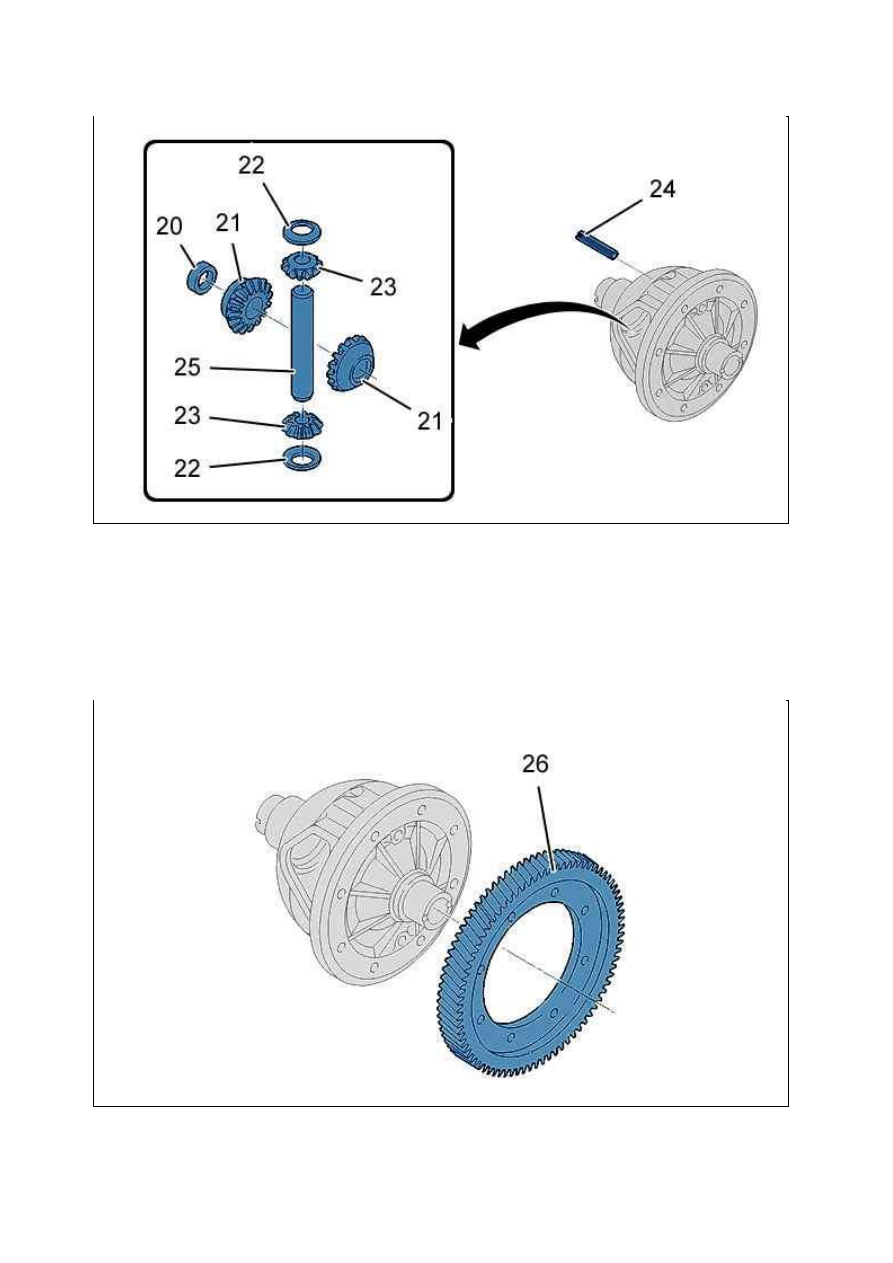

Рисунок : B2CM0LBD

Рисунок : B2CM0LCD

ПРИМ ЕЧАНИЕ : Систематически заменять : Болты крепления коронной шестерни дифференциала.

Метод затяжки болтов :



Предварительно затянуть болтов моментом 2 дН,м (затяжка накрест)



Затяните моментом 6 дН.м (затяжка накрест)

6. Сборка : вторичный вал

Систематически заменять :



Подшипники



Стопорные кольца



Гайку (18)

Использовать чистые детали, не имеющие дефектов.
Проверить состояние опор на валу, не допускаются следы ударов и царапины.
Обязательно смазывать детали при сборке.
Соблюдать парность деталей, помеченных при разборке.

Установить новый подшипник (18) ; С помощью приспособления [0317­E / 7101­T.E] и пресса.

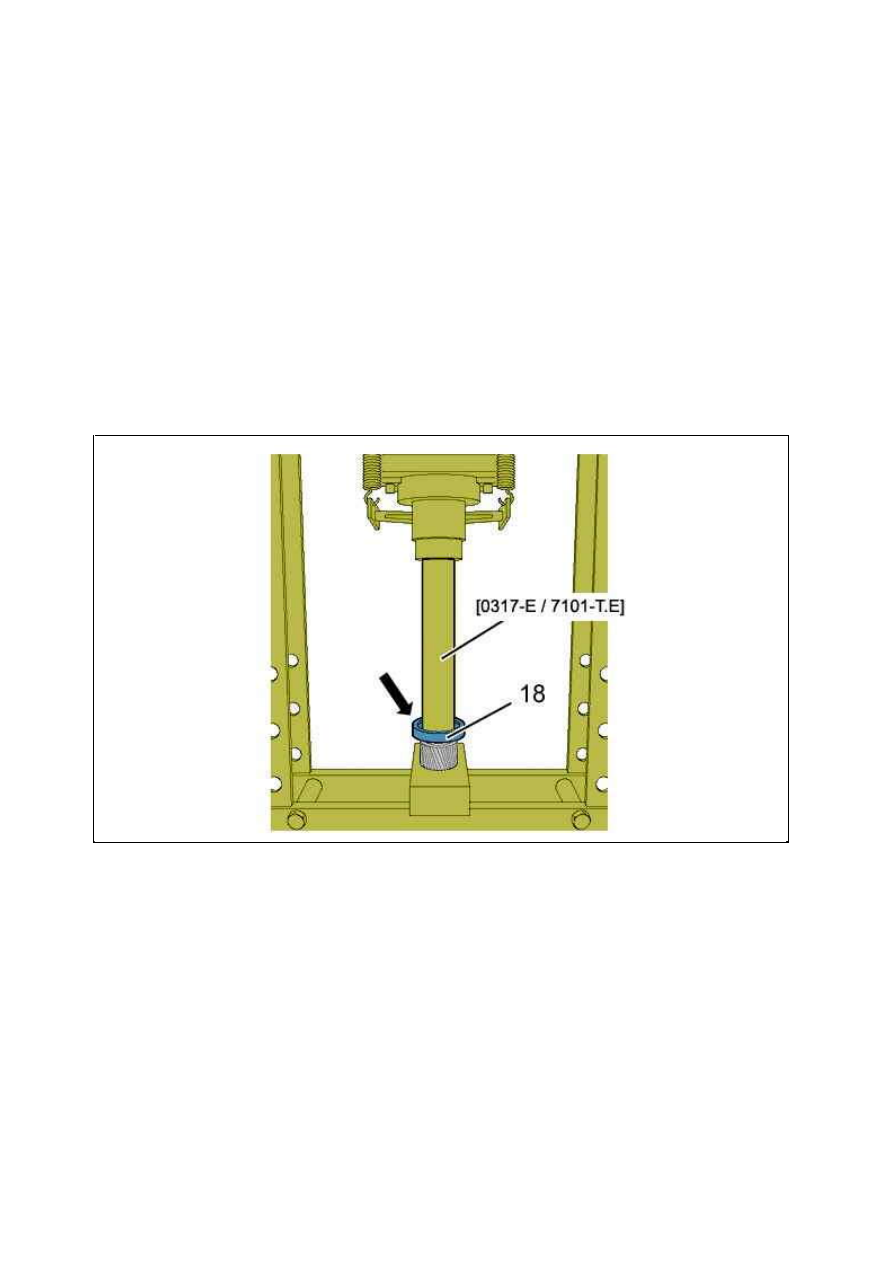

Рисунок : B2CG27LD
