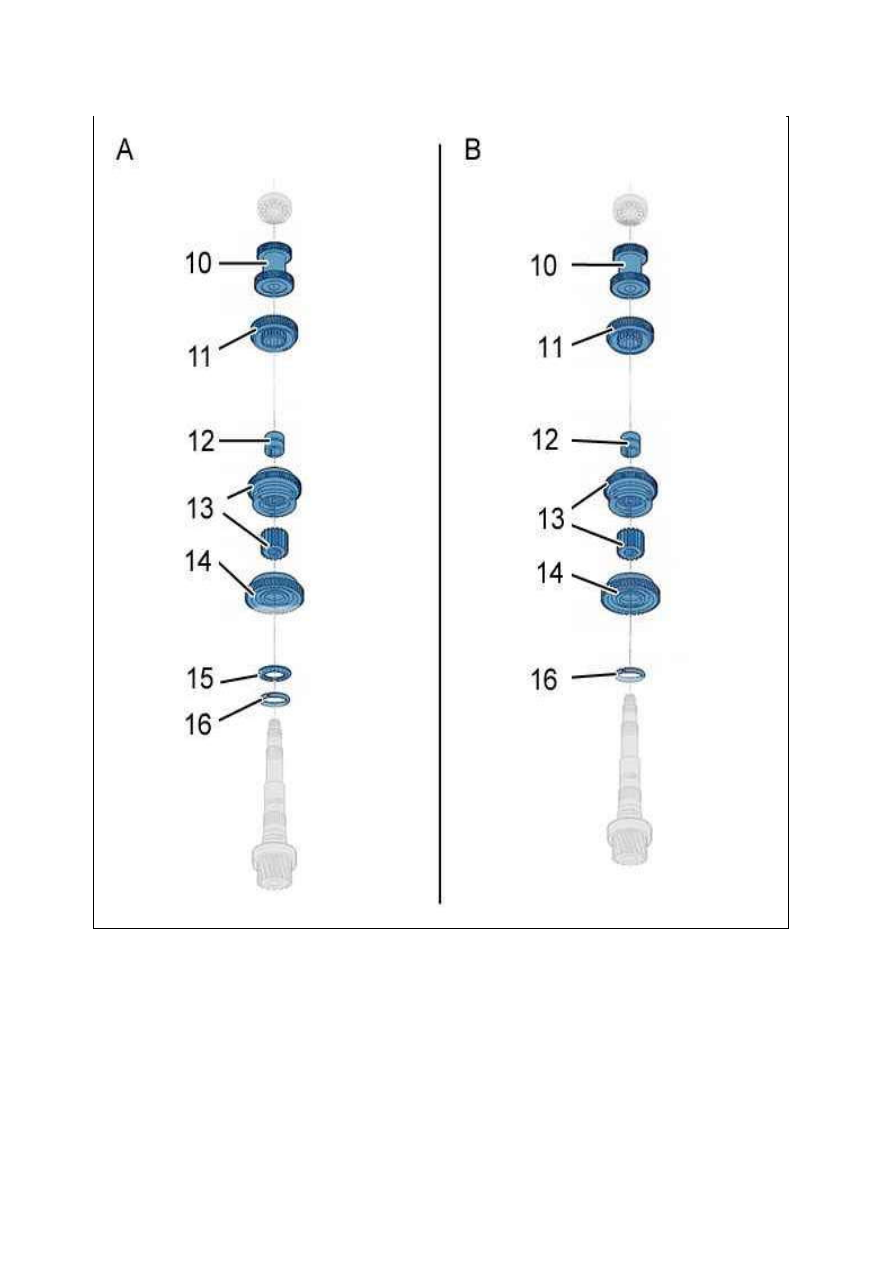

A : С выжимным игольчатым подшипником.
B : Без выжимного игольчатого подшипника.
Установите :



Стопорное кольцо подшипника (16) (новый)



Упор со стрелками (15) (в соответствии со схемой монтажа)



Ведомая шестерня 1­й передачи (14)



Синхронизатор передачи заднего хода (13) со своей ступицей (соблюдайте маркировку, сделанную
при разборке)



Ведомую шестерню 2­й передачи (11) и ее упорную втулку (12)



Блок ведомых шестерен 4­й и 3­й передач (10)

ПРИМ ЕЧАНИЕ : Зубья синхронизатора передачи заднего хода должен быть ориентирован к шестерне 2­й

Рисунок : B2CG27MP

передачи.

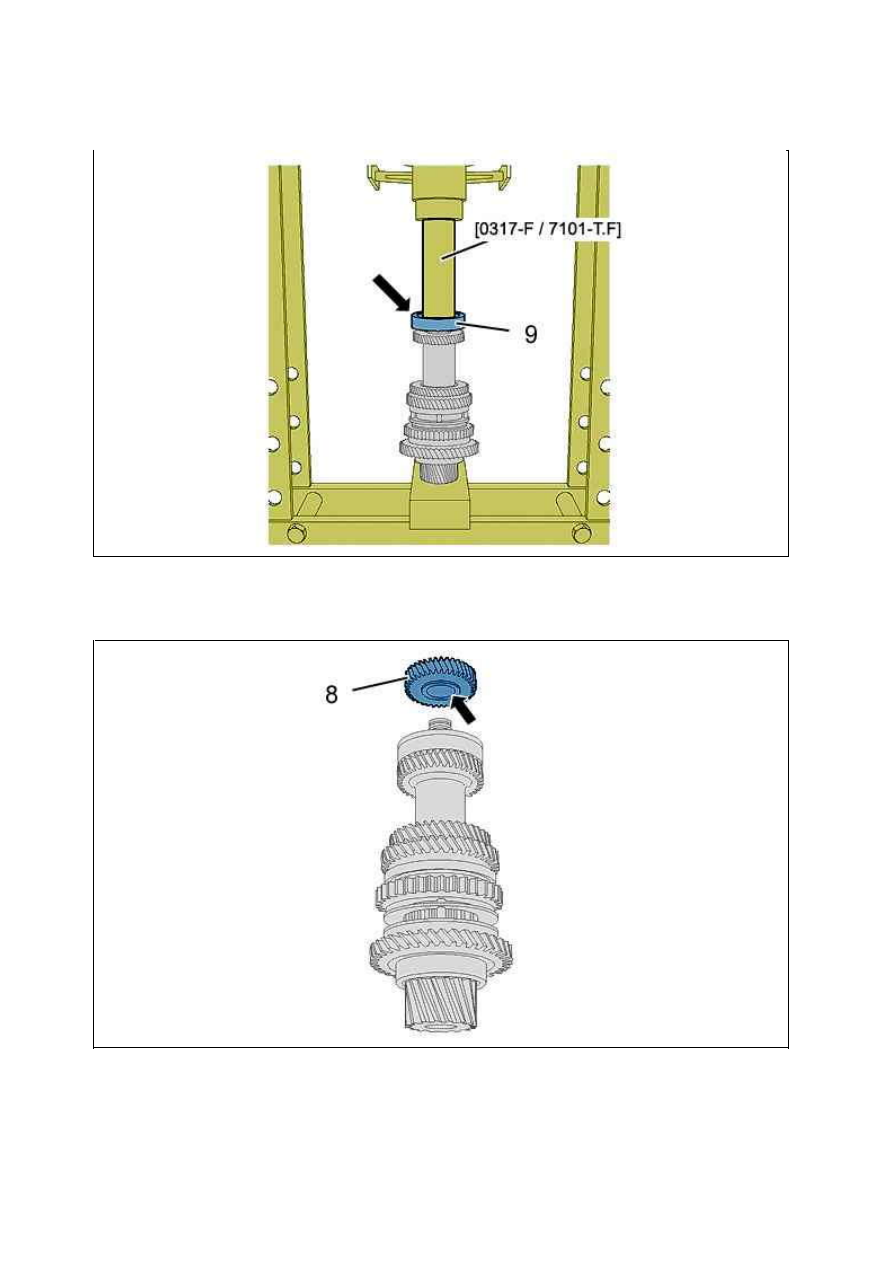

Установить подшипник (9) пояском вверх (новый) ; С помощью приспособления [0317­F / 7101­T.F] и пресса.

Установите ведомую шестерню 5­й передачи (8) ; С помощью пресса.

ПРИМ ЕЧАНИЕ : Буртик шестерни должен быть со стороны подшипника.

Рисунок : B2CG27QD

Рисунок : B2CM0LHD

7. Сборка : первичный вал

Систематически заменять :



Подшипники



Гайку (1)

Использовать чистые детали, не имеющие дефектов.
Проверить состояние опор на валу, не допускаются следы ударов и царапины.
Обязательно смазывать детали при сборке.
Соблюдать парность деталей, помеченных при разборке.

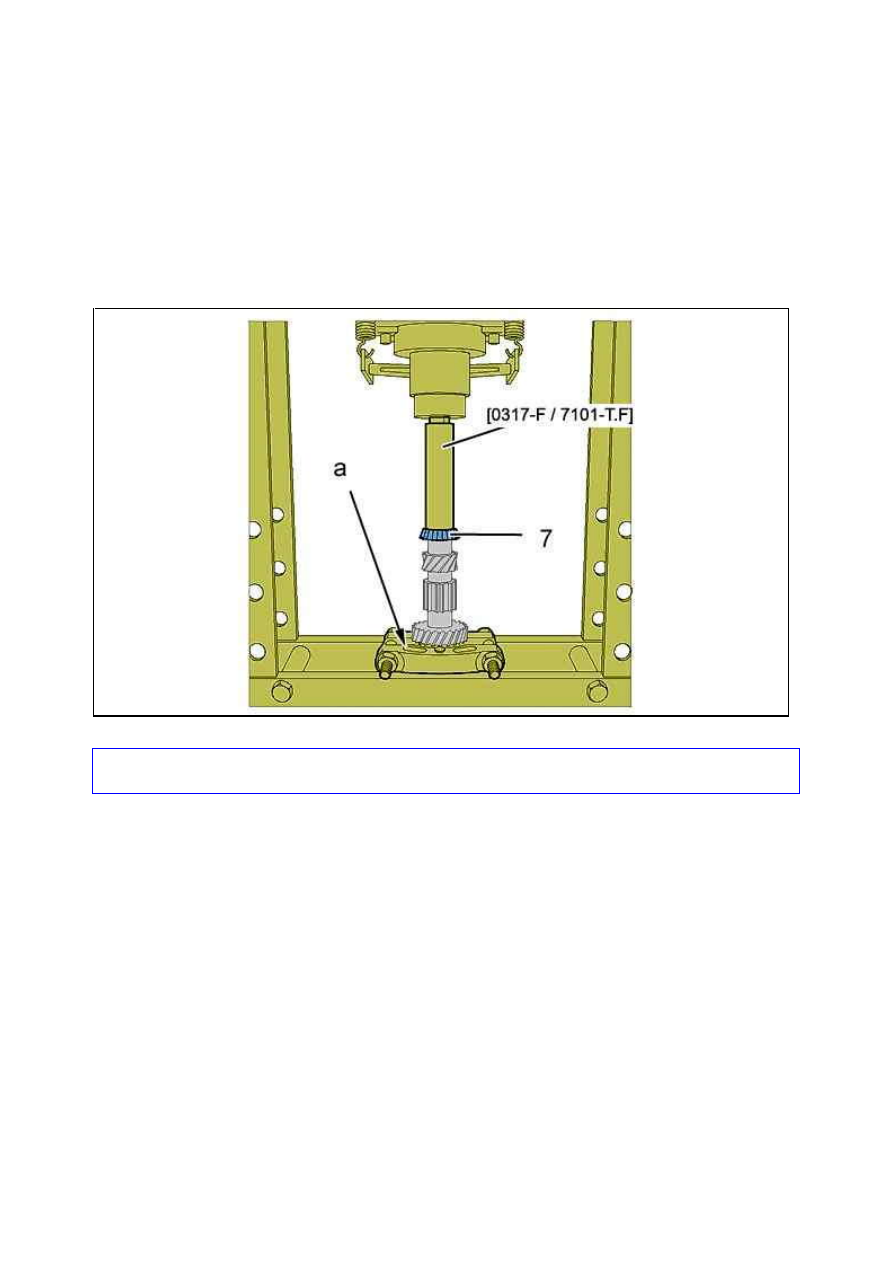

ВНИМ АНИЕ :  Плоская  поверхность  "a"  приспособления  должна  быть  направлена  в  сторону  шестерни,
чтобы не упираться в зубья.

Установить передний подшипник (7) (новый) ; С помощью съемника типа FACOM U53T, [0317­F / 7101­T.F]
и пресса.

Рисунок : B2CG27SD

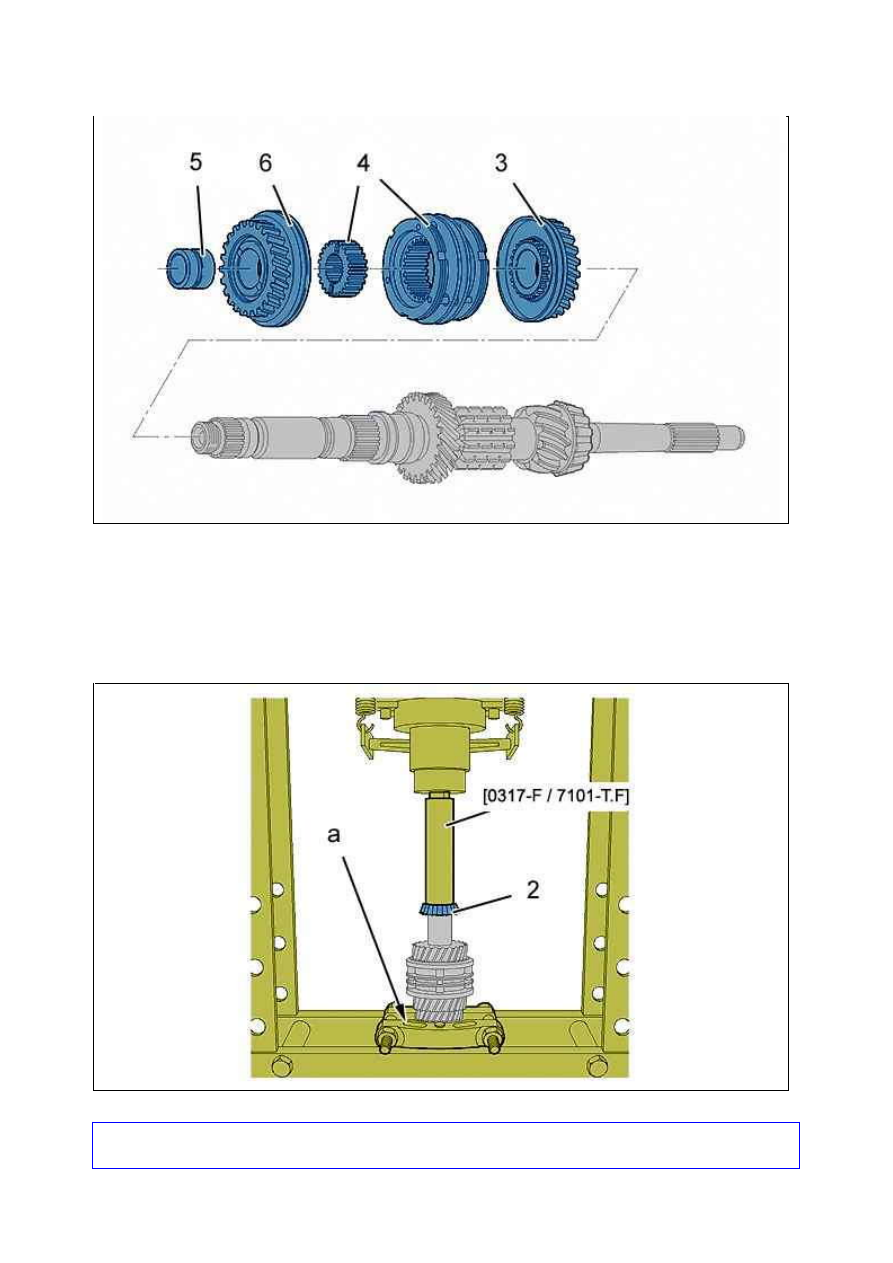

Установите :



Ведущую шестерню 3­й передачи (3)



Синхронизатор 3­й/4­й передачи со своей ступицей (4) (соблюдайте маркировку, сделанную при
разборке)



Ведущую шестерню 4­й передачи (6) и ее упорное кольцо (5)

ВНИМ АНИЕ :  Плоская  поверхность  "a"  приспособления  должна  быть  направлена  в  сторону  шестерни,
чтобы не упираться в зубья.

Рисунок : B2CM0LKD

Рисунок : B2CG27UD
