Снять передний подшипник (7) ; С помощью приспособления типа FACOM U53T и пресса.

3. Разборка : вторичный вал

ВНИМ АНИЕ : Отметить положение деталей перед демонтажем.

ВНИМ АНИЕ :  Плоская  поверхность  "a"  приспособления  должна  быть  направлена  в  сторону  шестерни,
чтобы не упираться в зубья.

Установите упор под шестерню 4­й передачи (10).
Снимите : Ведомую шестерню 5­й передачи (8) и подшипник (9) ; С помощью приспособления типа FACOM
U53T и пресса.

Рисунок : B2CG27DD

Снимите :



Блок ведомых шестерен 4­й и 3­й передач (10)



Ведомую шестерню 2­й передачи (12) и ее упорную втулку (11)

ВНИМ АНИЕ : Пометить положение ступицы по отношению к синхронизатору .

Снимите : Синхронизатор 2­й/1­й передачи (13b) и его ступицу (13a).

Рисунок : B2CM0L5D

Рисунок : B2CM0L6D

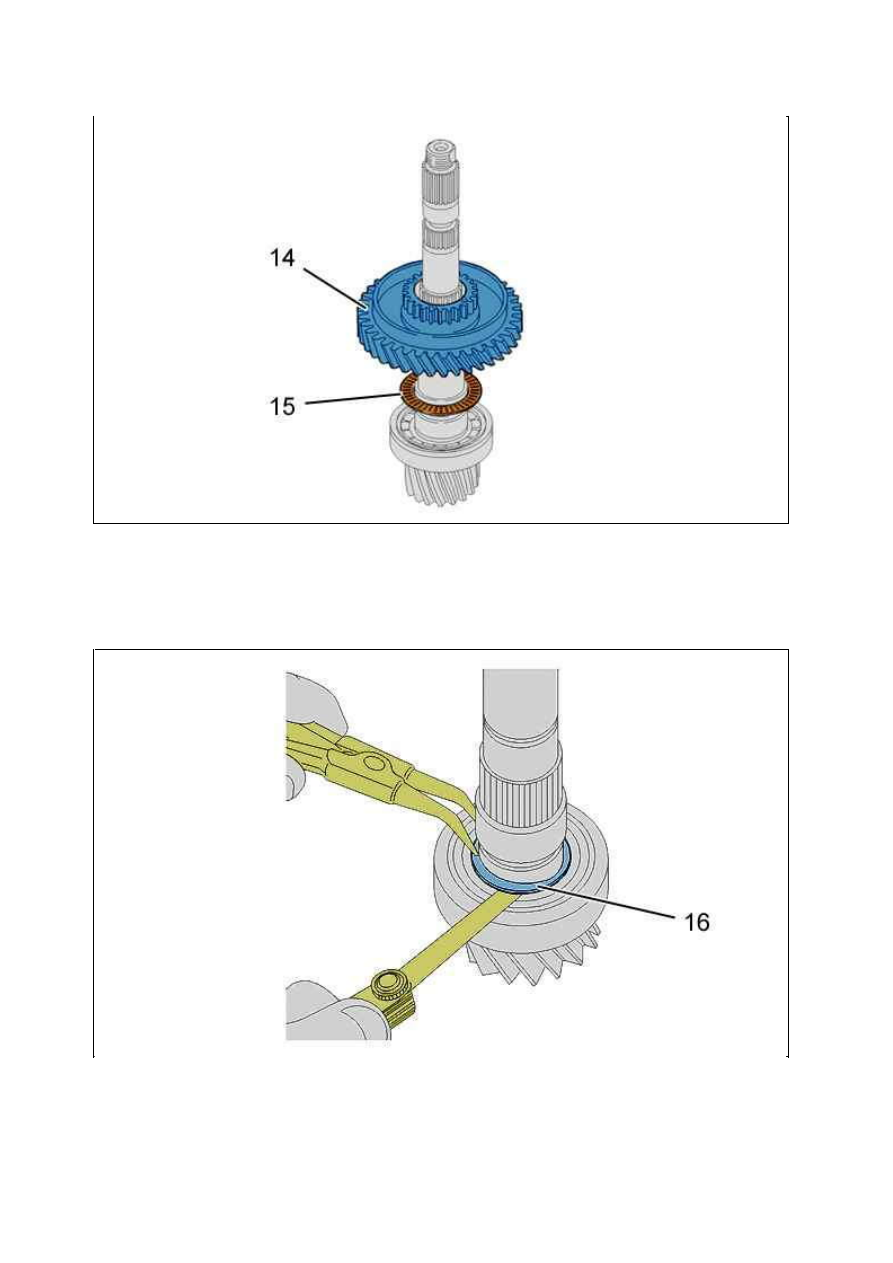

Снимите :



Ведомая шестерня 1­й передачи (14)



Упор со стрелками (15)

Снять стопорное кольцо (16) ; С помощью щипцов для стопорных колец (Если необходим набор прокладок).

Рисунок : B2CM0L7D

Рисунок : B2CM0L8D

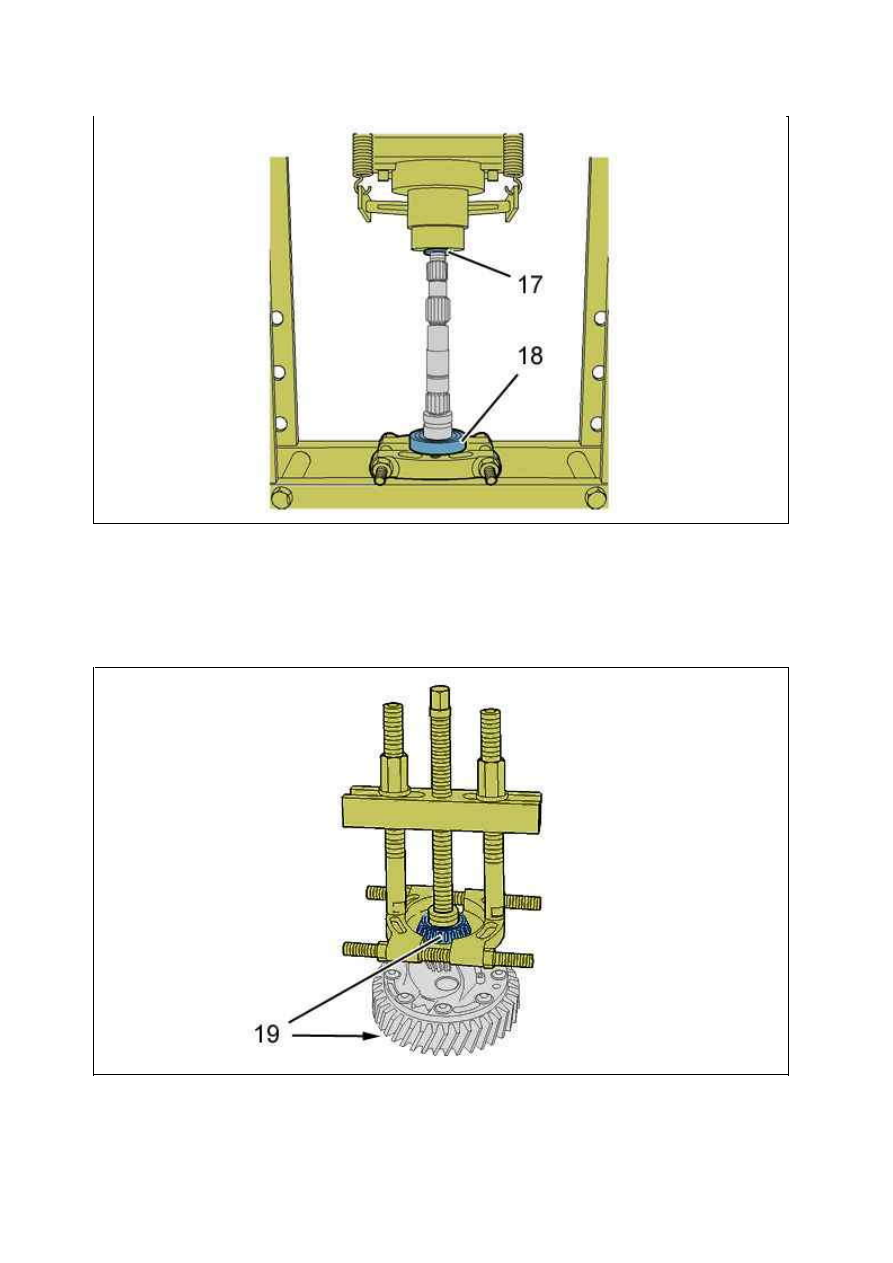

Защитить конец вторичного вала с помощью гайки (17).
Извлечь подшипник (18) ; С помощью приспособления типа FACOM U53T и пресса.

4. Разборка : корпус дифференциала

Снять подшипник (19) ; С помощью съемника FACOM U53T + 53K и приспособления [0317­JZ / 4508­T.J].

Рисунок : B2CG27FD

Рисунок : B2CG27GD
