Вилка (44)

Палец вилки (45)

ВНИМ АНИЕ : Проверьте расположение пальца вилки на рычаге селектора.

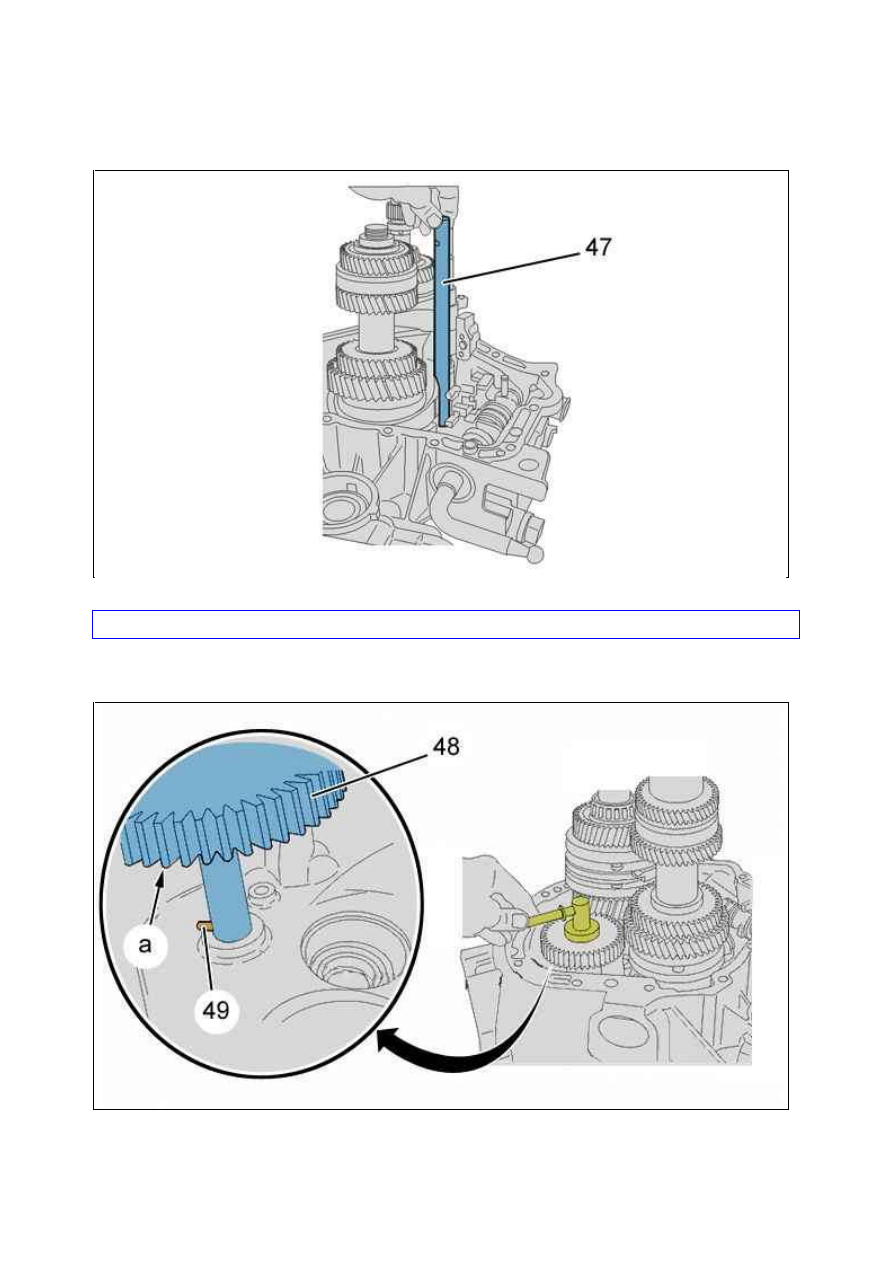

Установить ось вилки 5­й передачи ( 47).

Рисунок : B2CM0P1D

Рисунок : B2CM0P2D

ВНИМ АНИЕ : Проверьте расположение штифта (49) в своем гнезде.

Установить на место ось и палец (48) включения передачи заднего хода.

ПРИМ ЕЧАНИЕ : Вход зубьев должен быть ориентирован вниз ( в "a" ).

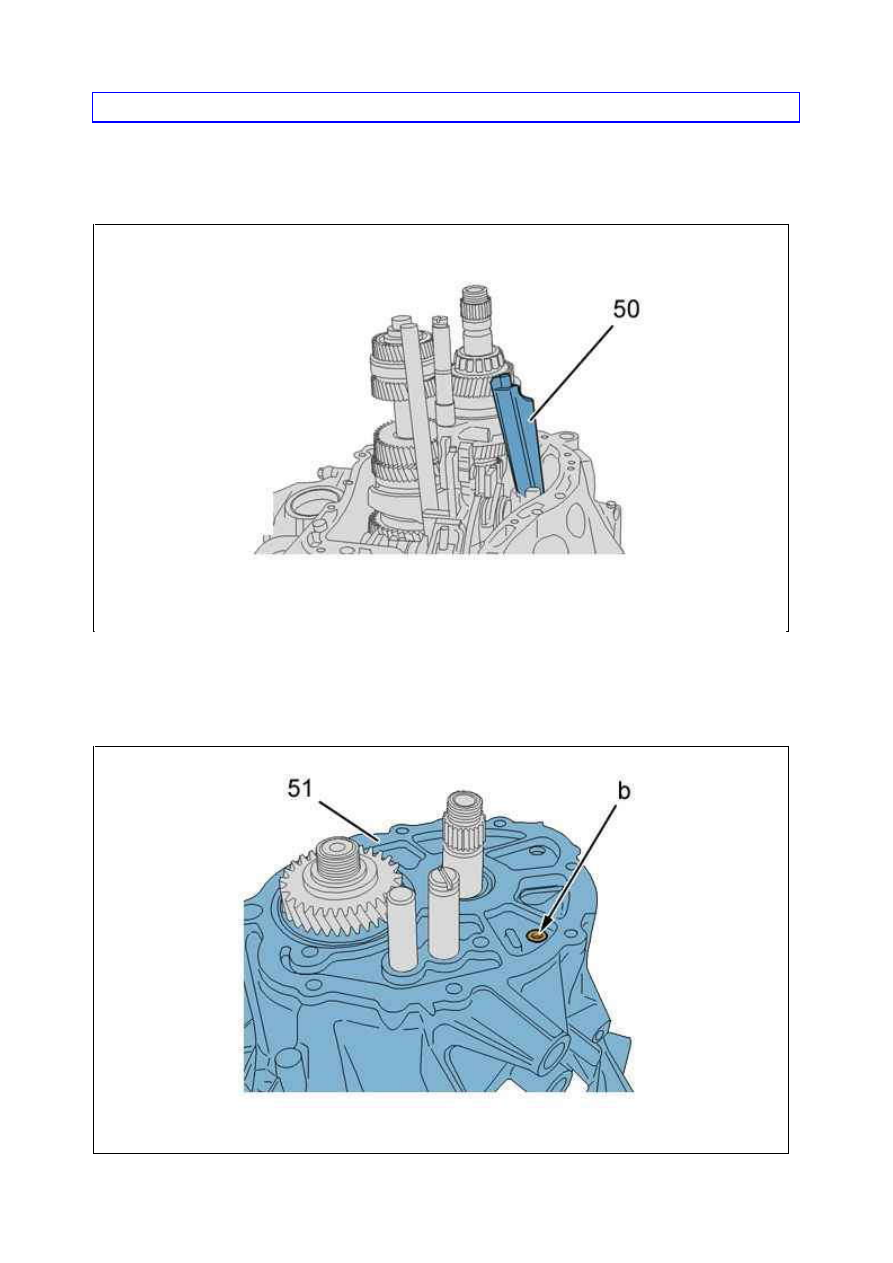

Установите желоб для масла ( 50).

4.2. картер коробки передач

Рисунок : B2CM0P3D

ВНИМ АНИЕ : Проконтролировать правильную установку на место канавки для масла в отверстие картера
( в "b" ).

Нанести на плоскость стыка картера сцепления герметизирующий состав E10 (См. методику, касающуюся
рекомендуемых компонентов : (в зависимости от версий) ).

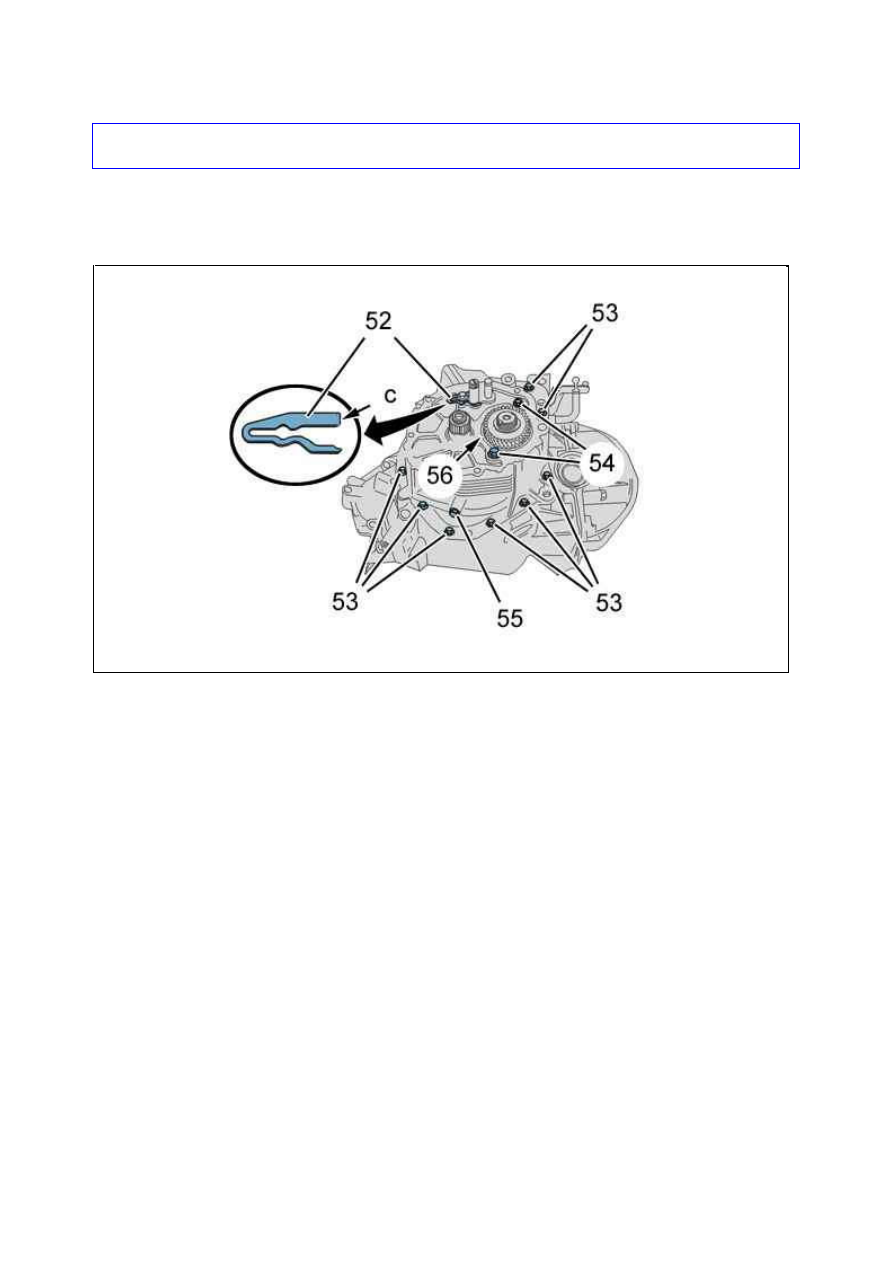

Установите : Картер коробки передач (51).

Установите :

болтов (53)

Болт (55) (Новая шайба )

Стопорную пластину ( 52) пальца вилки (Плоской частью в канавке пальца ) ( в "c" )

Болт крепления стопорной пластины

Поршневое кольцо (новое) (56) в канавку подшипника

болтов (54)

Рисунок : B2CM0P4D

Рисунок : B2CM0P5D

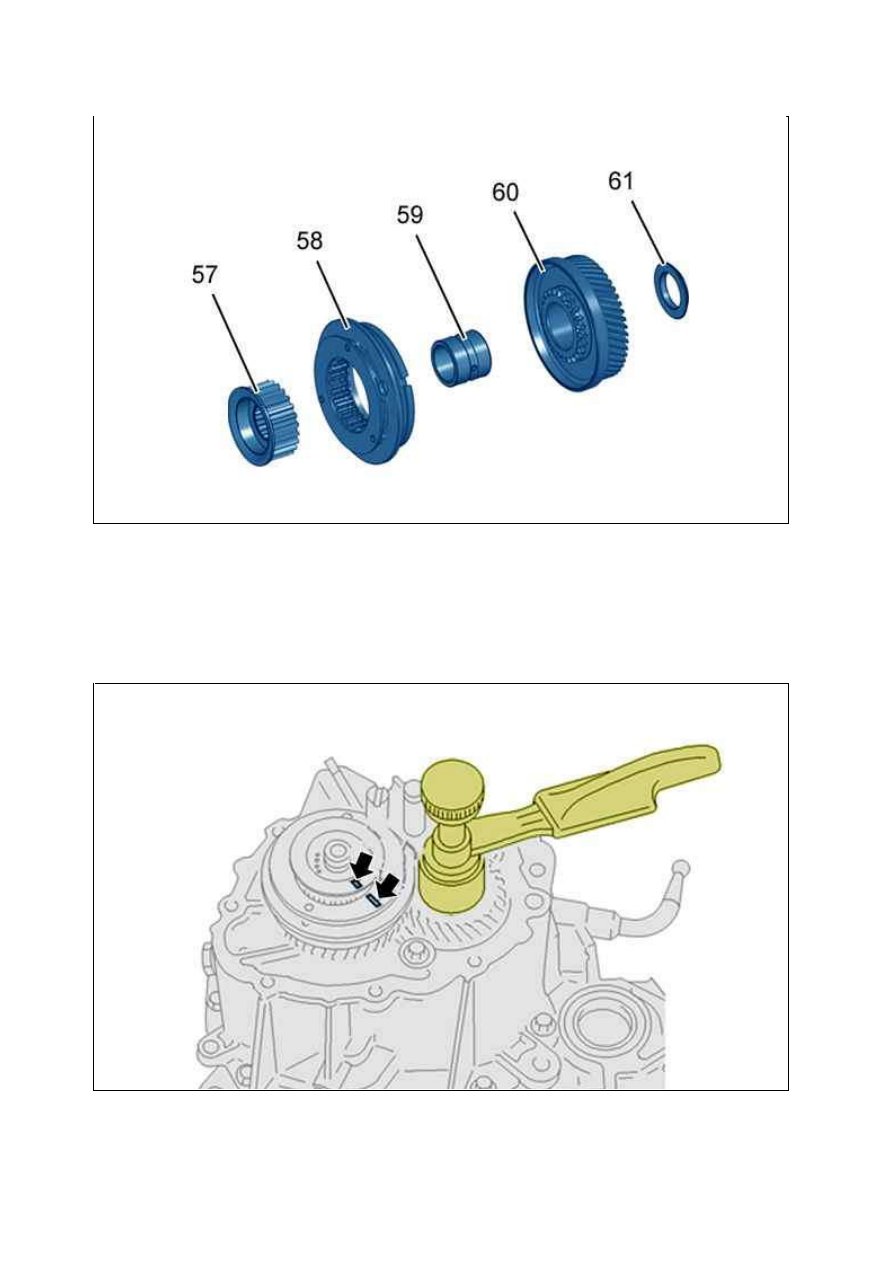

Установите :

Распорную шайбу (61) (Заплечиком со стороны подшипника )

Упорная втулка шестерни 5­й передачи (59)

Ведущая шестерня 5­й передачи (60)

Узел в сборе: ступицу­синхронизатор ( 58), (57)

Включите 3­ю или 4­ю передачу ; С помощью селектора переключения передач.
Включить 5­ю передачу.

Рисунок : B2CG0IOD

Рисунок : B2CM0P8D
