болтов (10)

2.3. Второй монтаж

Заплечик консольной части "X" = 8,65 мм .

Расположить :

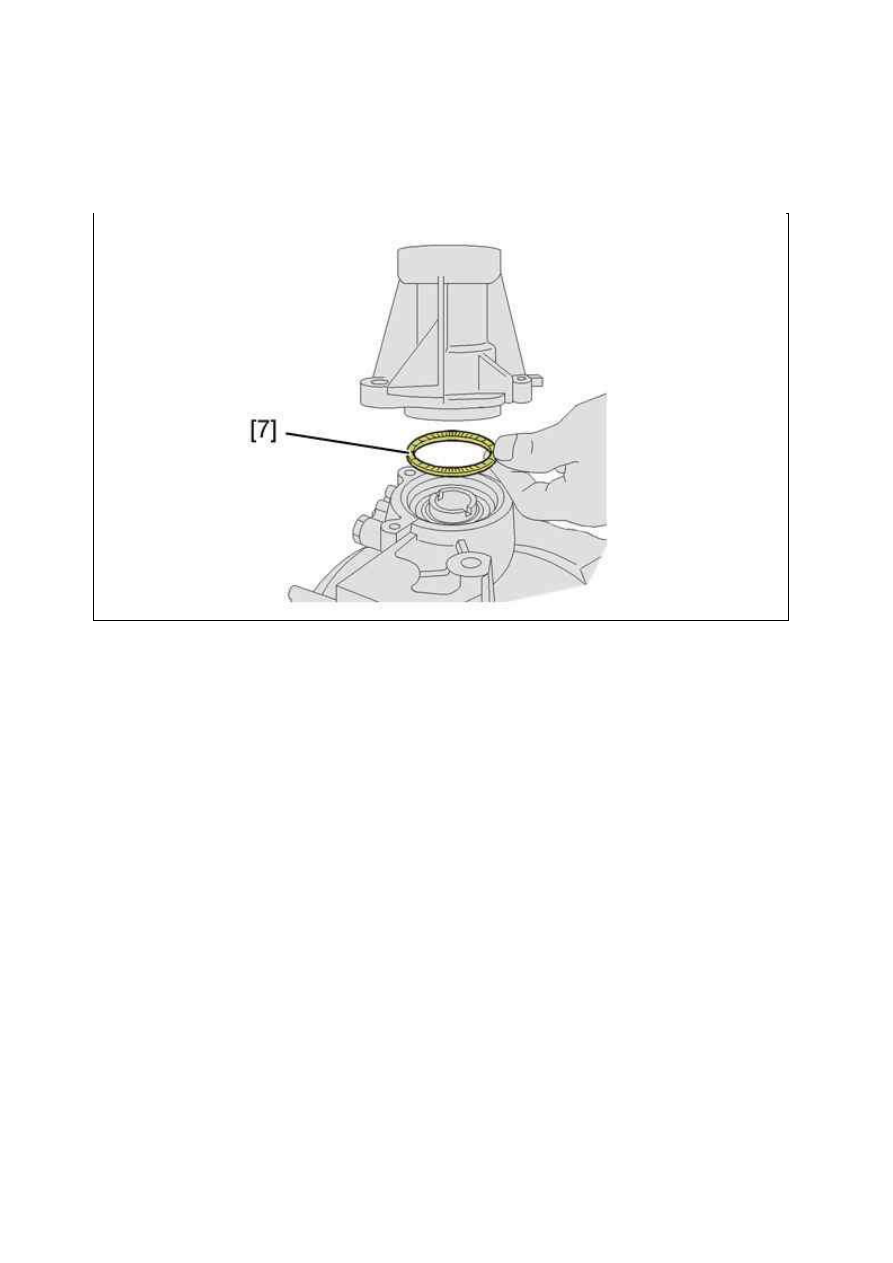

Регулировочную прокладку подшипников [ 7] во внешнее кольцо подшипника

Удлинитель без уплотнительного кольца

Постепенно затяните болты на консольной части, поворачивая дифференциал для получения угла,
необходимого для установки в правильное положение обойм подшипников.
Снимите :

Удлинитель картера дифференциала

Регулировочную прокладку (7)

Рисунок : B2CM0NFD

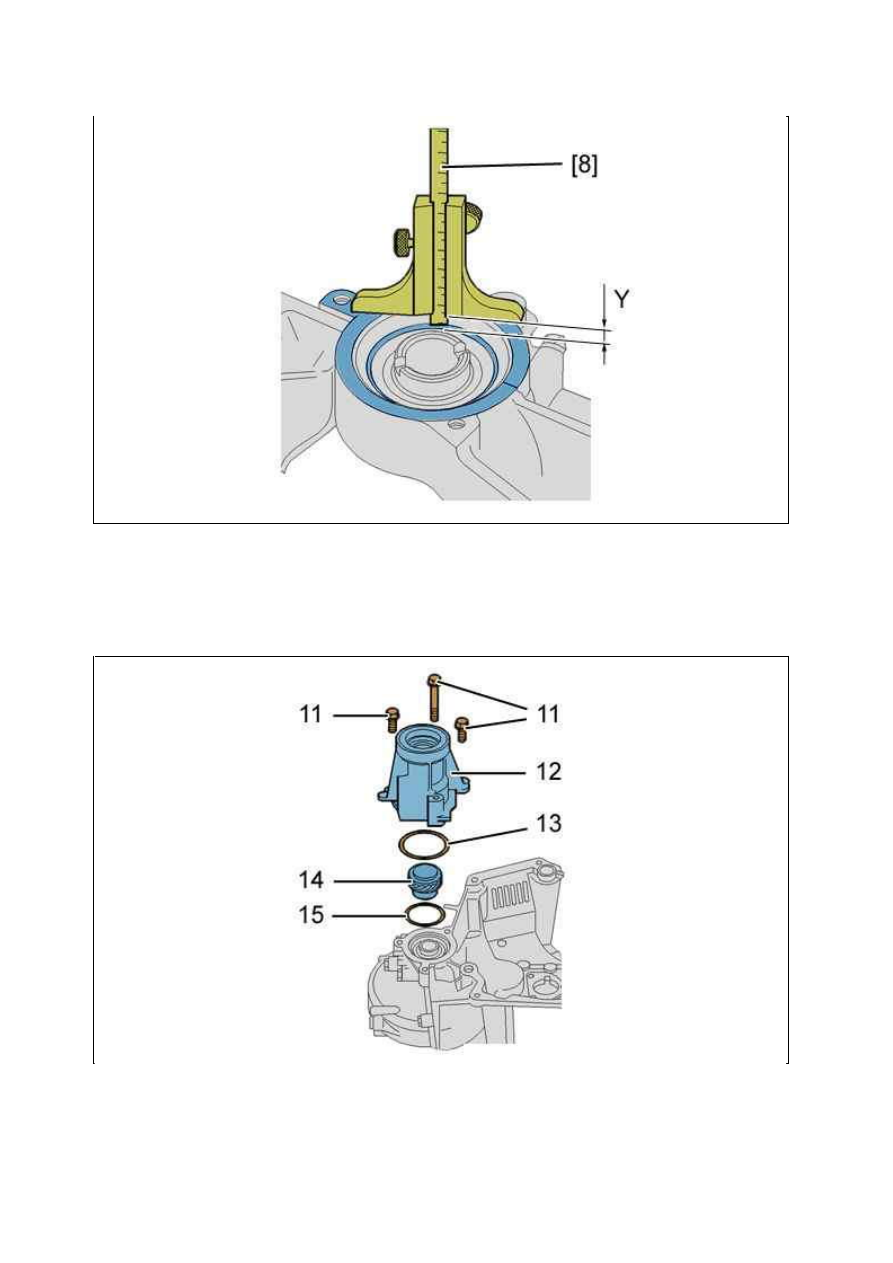

С помощью глубиномера [8] измерить расстояние "Y" между плоскостью стыка и внешним кольцом
подшипника.
Найдите толщину регулировочной прокладки.
Y ­ X + 0,1 мм = Толщина регулировочной прокладки.

Установите :

Регулировочная прокладка ( 15)

Червяк привода спидометра (14)

Удлинитель ( 12), на который установлено новое уплотнительное кольцо (13)

Рисунок : B2CM0NGD

Рисунок : B2CM0NKD

болтов (11)

Затяните :

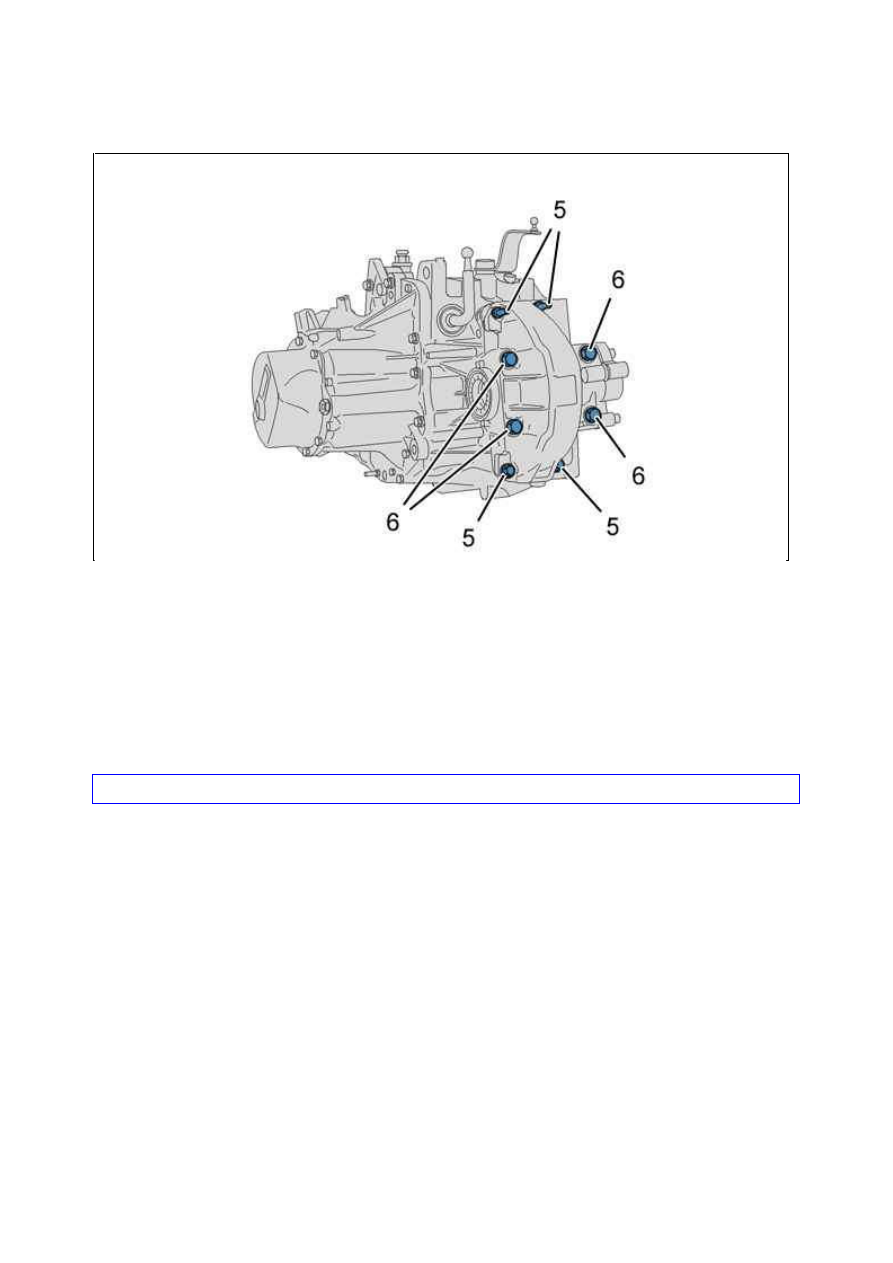

болтов (6)

болтов (5)

ПРИМ ЕЧАНИЕ :  Этот  порядок  работы  позволяет  обеспечить  хорошее  выравнивание  соединяемых
плоскостей.

3. Сборка : картер сцепления

ВНИМ АНИЕ : Периодически заменяйте прокладки и штифты.

3.1. К оробка передач с установленным выше шариковым фиксатором

Рисунок : B2CM0NAD

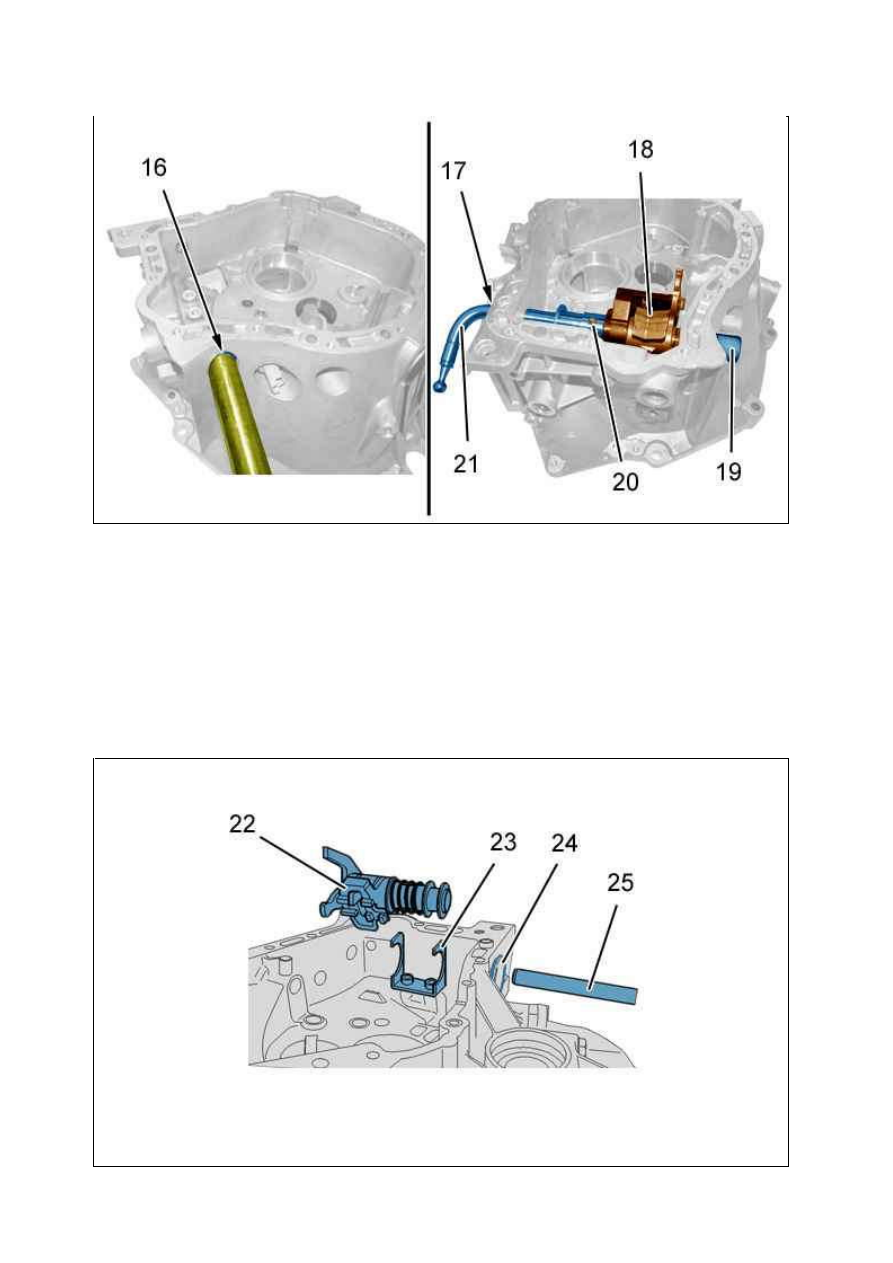

Установите :

Подшипник (16)  (новый) ; С помощью бронзового штыря

Прокладку (17)  (новый)

Кассета в сборе ( 18)

Ось переключения передач ( 21)

Ш тифт (20)  (новый)

Колпак (19)  (новый)

3.2. Отсоедините шаровых шарниров привода выбора и переключения передач

Рисунок : B2CM0NMD
