Peugeot Partner (B9). Руководство - часть 89

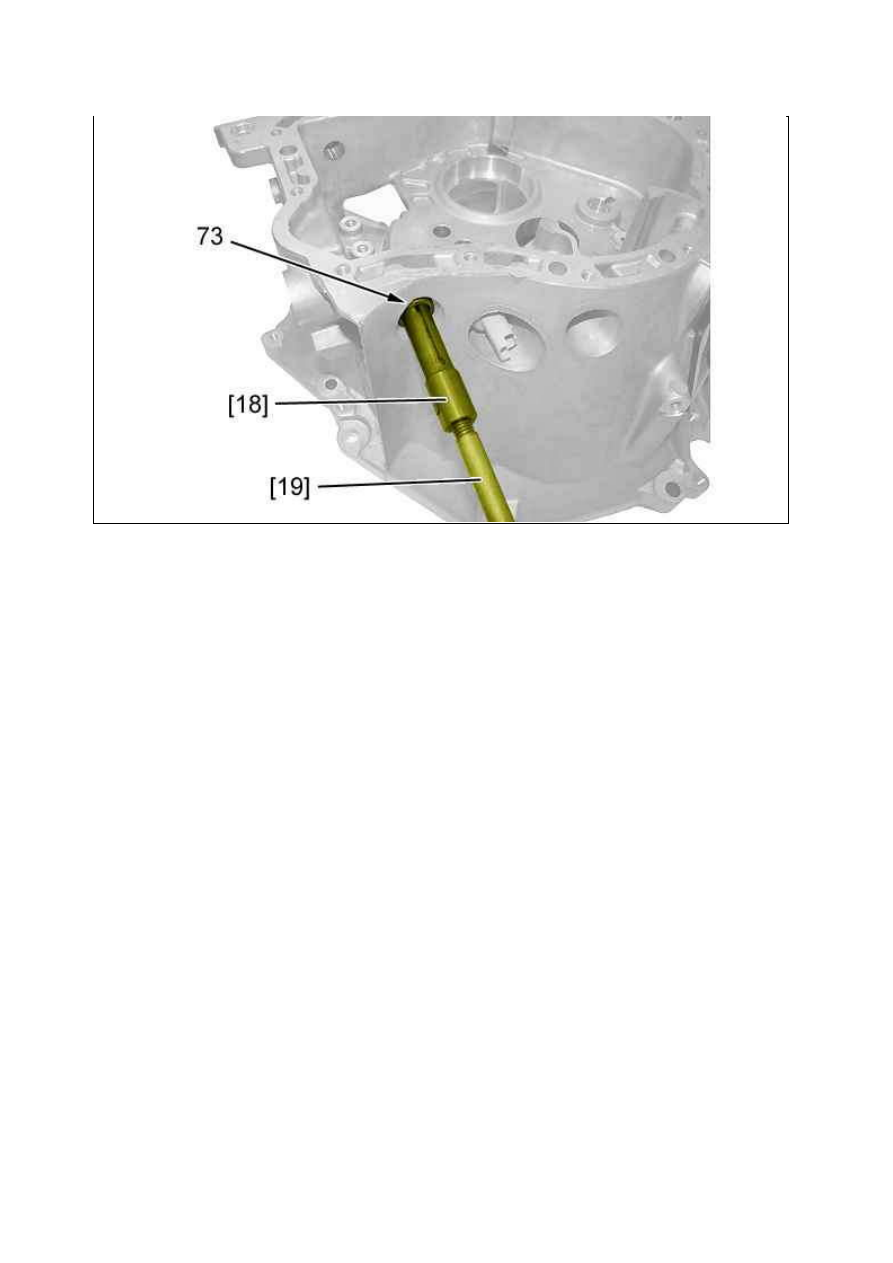

Проверить состояние подшипника (73) (при необходимости заменить).
Извлечь подшипник (73) ; При помощи приспособлений [18], [19].

Рисунок : B2CG056D

ПОВТОРНАЯ У СТАНОВК А : М ЕХАНИЧЕСК АЯ К ОРОБК А ПЕРЕДАЧ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :

Соблюдайте условия по очистке и повторной установке коробки передач

.

1. Рекомендуемое оборудование

Презентация :

Рекомендуемое оборудование

.

2. У становка : К ожух дифференциала

ВНИМ АНИЕ :

Соблюдайте требуемые моменты затяжки

.

Проверить :



Наличие центровочных штифтов ( 3)



Чистоту поверхности стыка

Нанесите на плоскость стыка тонкий слой герметика E10 (См. методику, касающуюся рекомендуемых
компонентов : (в зависимости от версий) ).
Установить дифференциал ( 2) с наружными кольцами подшипников (1) в картер.

Рисунок : B2CM0N5D

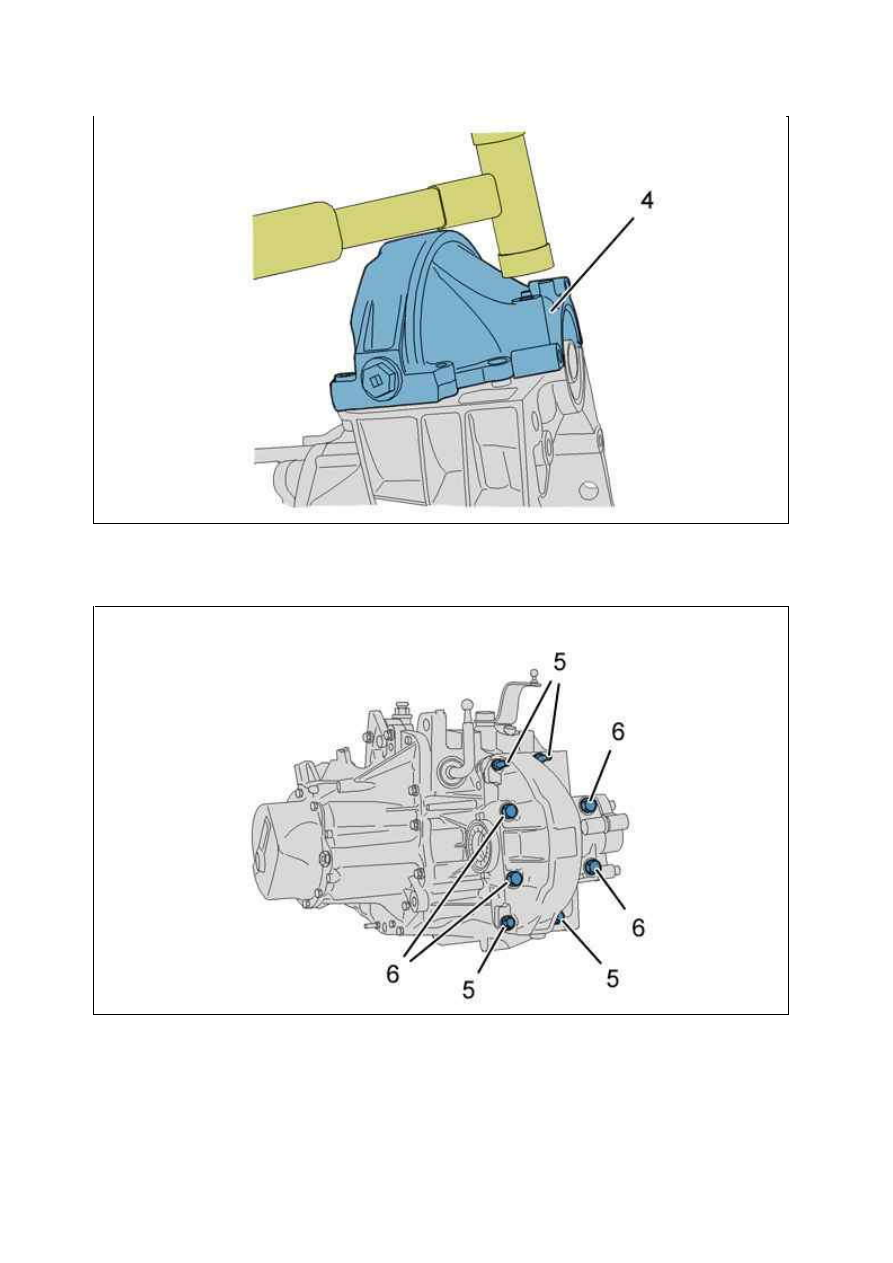

Установите картер дифференциала ( 4).

Установить на место болтов (5), (6)  (не затягивая).

2.1. Регулировка консольной части коробки передач

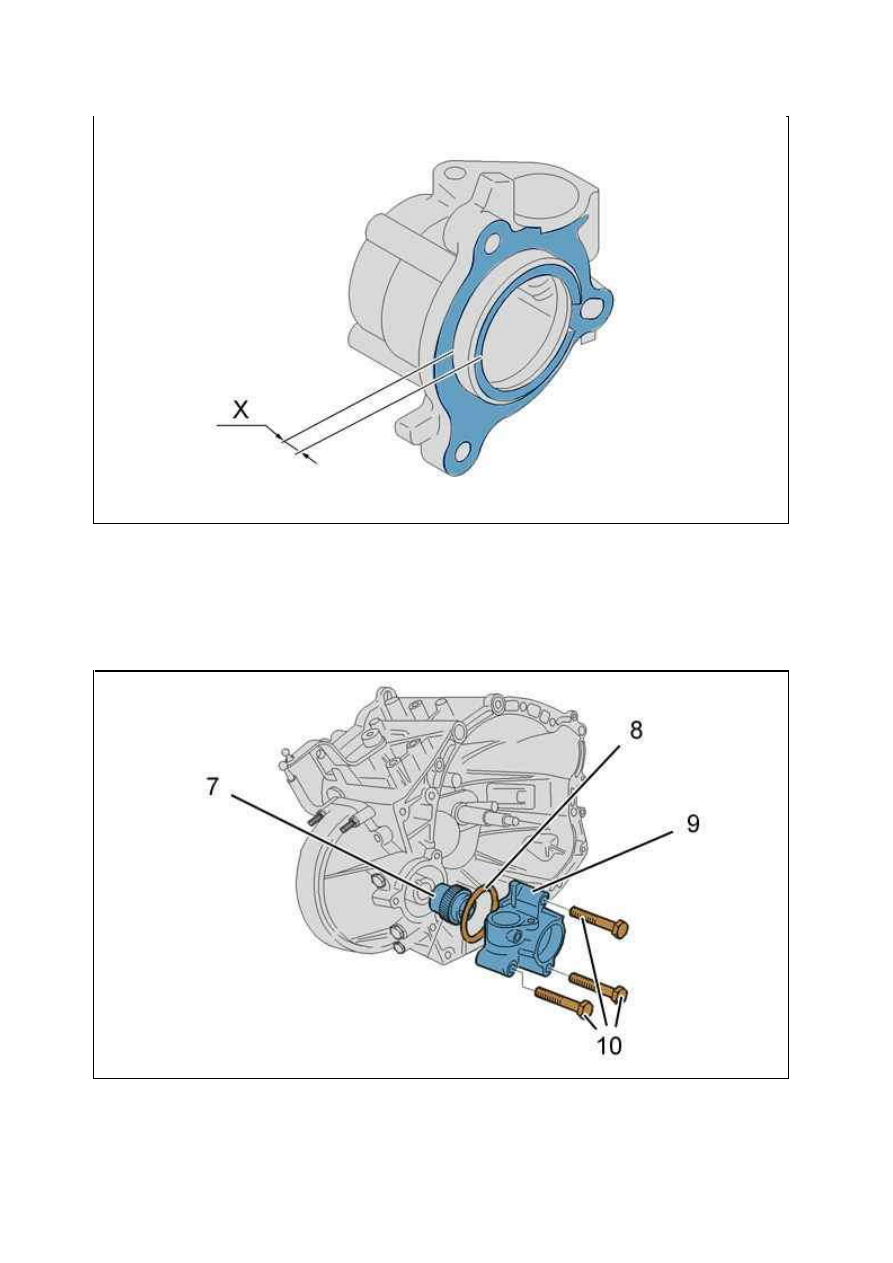

Рисунок : B2CM0N9D

Рисунок : B2CM0NAD

"X" = Заплечик консольной части.
Измерить размер "X".

2.2. Первый монтаж

Заплечик консольной части : "X" = 10 мм .

Установите :



Червяк привода спидометра (7)



Консольная часть ( 9) имеет сальник (8)  (новый)

Рисунок : B2CM0NCD

Рисунок : B2CM0NED
