2.4. корпус дифференциала

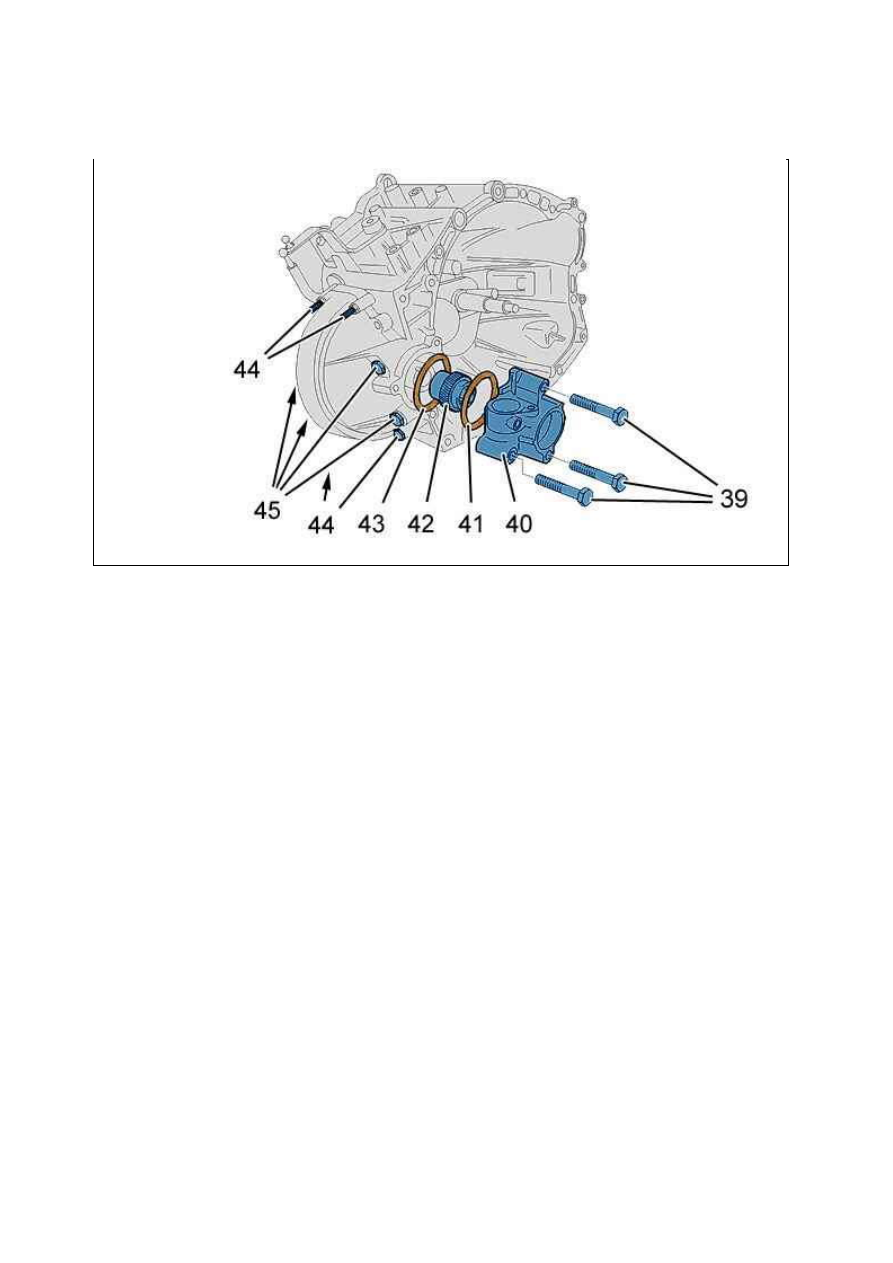

Снимите :



болтов (39)



Удлинитель опоры моста (40)

Повторно используйте :



Червяк привода спидометра (42)



Уплотнительное кольцо (41)



Регулировочная прокладка (43) (если установлена)

Снимите :



болтов (44)



болтов (45)

Рисунок : B2CG04TD

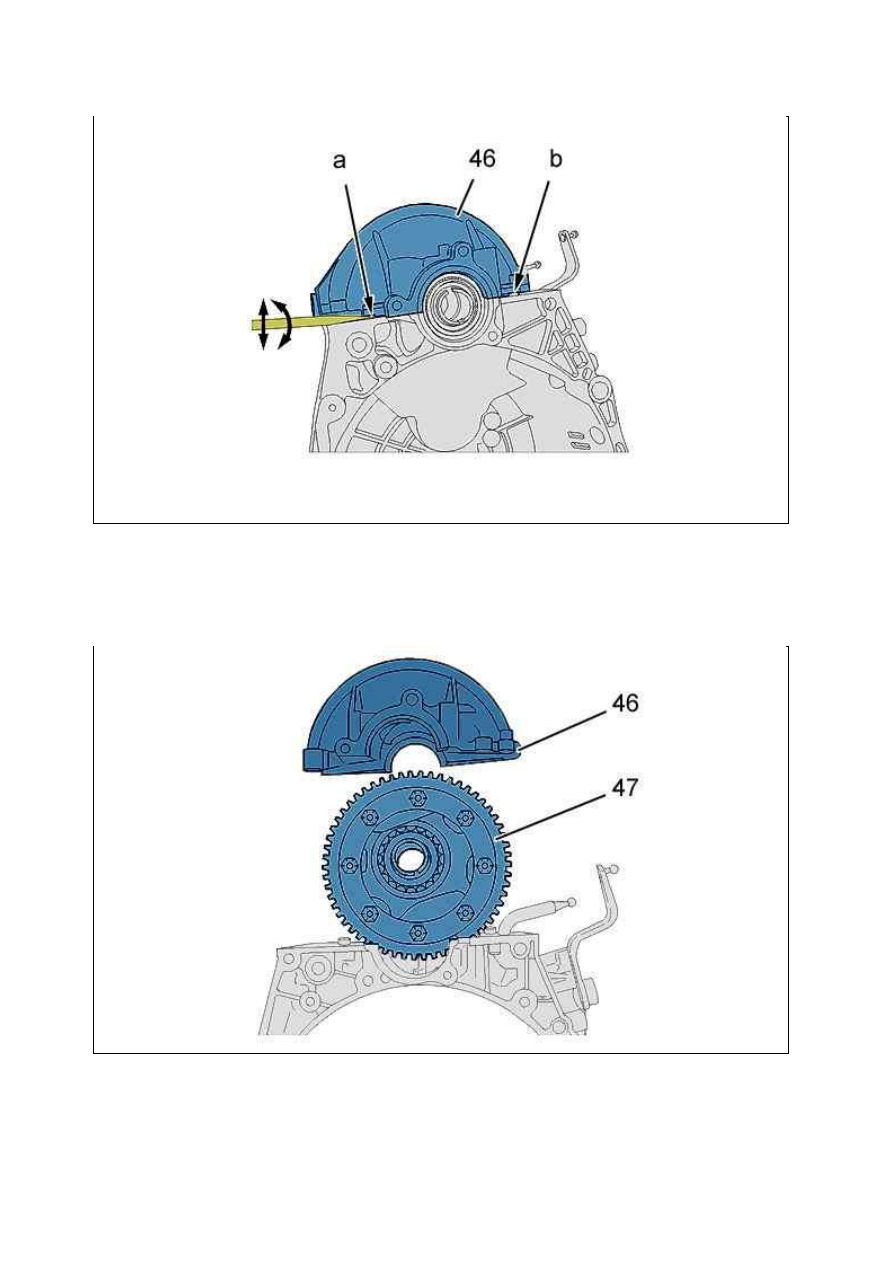

ПРИМ ЕЧАНИЕ : Картер дифференциала (46) имеет выемки "a" и "b" для облегчения снятия.

Вставить отвертки в выемки "a" и "b", действуя ими как рычагами.

Снимите :



Картер дифференциала (46)



Блок дифференциала (47) с наружными сепараторами подшипников

Рисунок : B2CG04UD

Рисунок : B2CG04VD

3. Селектор передач

ПРИМ ЕЧАНИЕ :  Некоторые  коробки  передач  BE4/5  оснащены  механизмом  запрета  включения  5­й
передачи/передачи заднего хода.

3.1. Состав системы

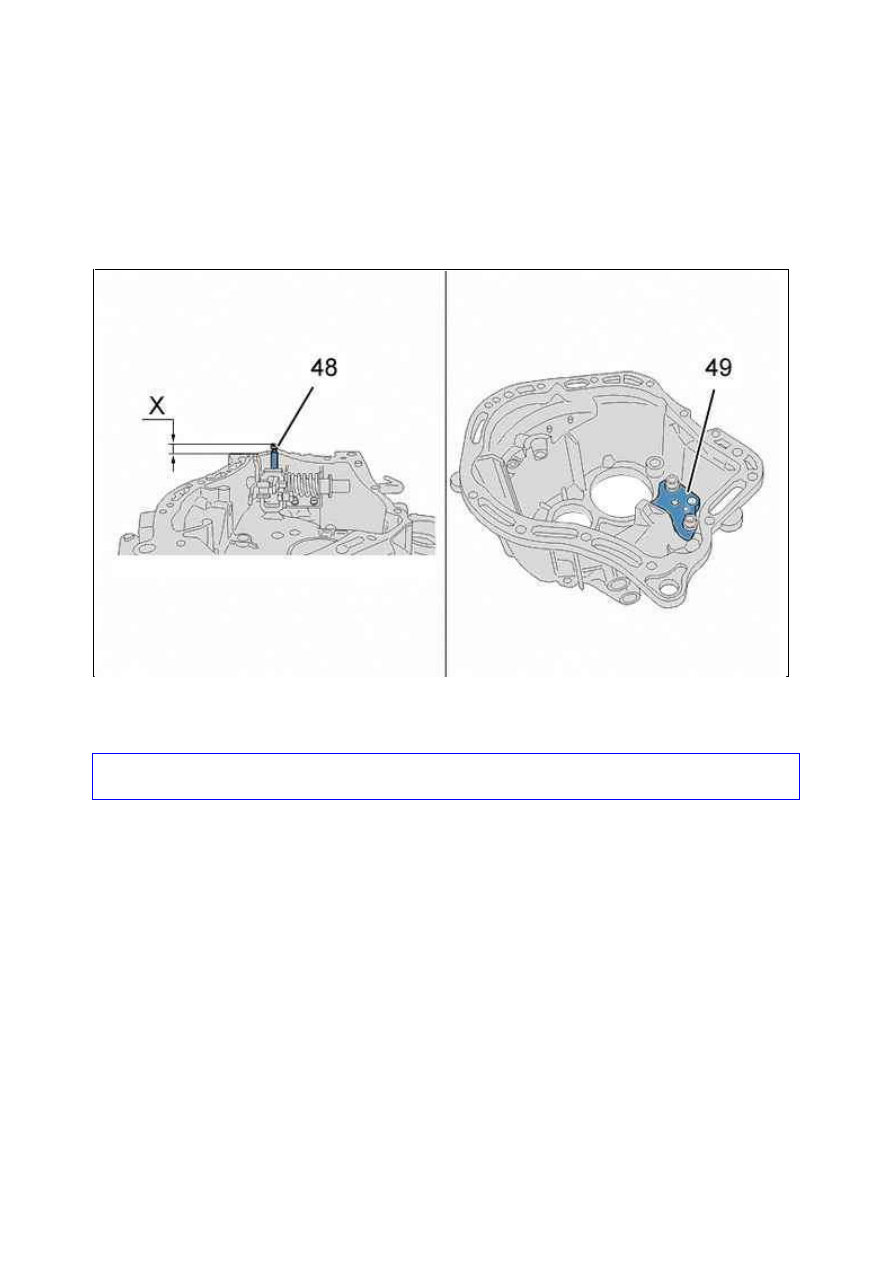

(48) : Блокировочный палец.
(49) : Опора блокировочного пальца крепится 2 винтами в картере коробки передач.

ВНИМ АНИЕ : При запрессовке штифт (48) должен превысить плоскость стыка картера сцепления ("X" =
8 ± 0,5 мм ). Применение приспособления [5] гарантирует данную величину выступа.

Рисунок : B2CG04WD

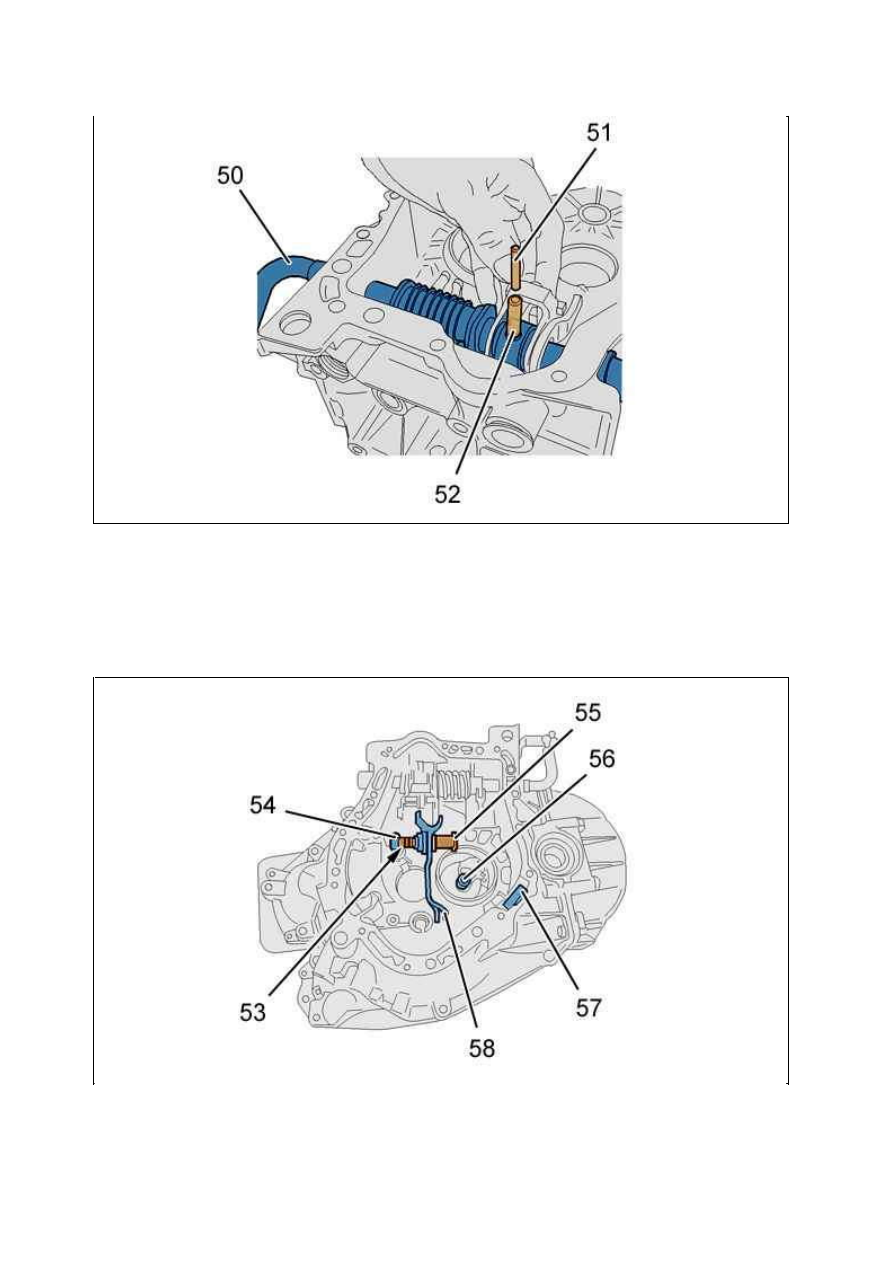

ПРИМ ЕЧАНИЕ :  Коробки  передач,  не  имеющие  системы  запрета  включения  5­й  передачи/передачи
заднего хода, оснащены двойным блокировочным пальцем (51) и (52) оси переключения передач (50).

3.2. Снятие

Снимите :



Ось вилки заднего хода (55)



Вилку передачи заднего хода (58)

Рисунок : B2CG04XD

Рисунок : B2CG04YD
