Peugeot Partner (B9). Руководство - часть 85

Снимите :



Выжимной подшипник сцепления (8)



Вилку управления сцеплением (9)



Ш арнир вилки сцепления

2.1. Ш естерня 5­й передачи

Снимите :



болтов (11)



Крышку (10)

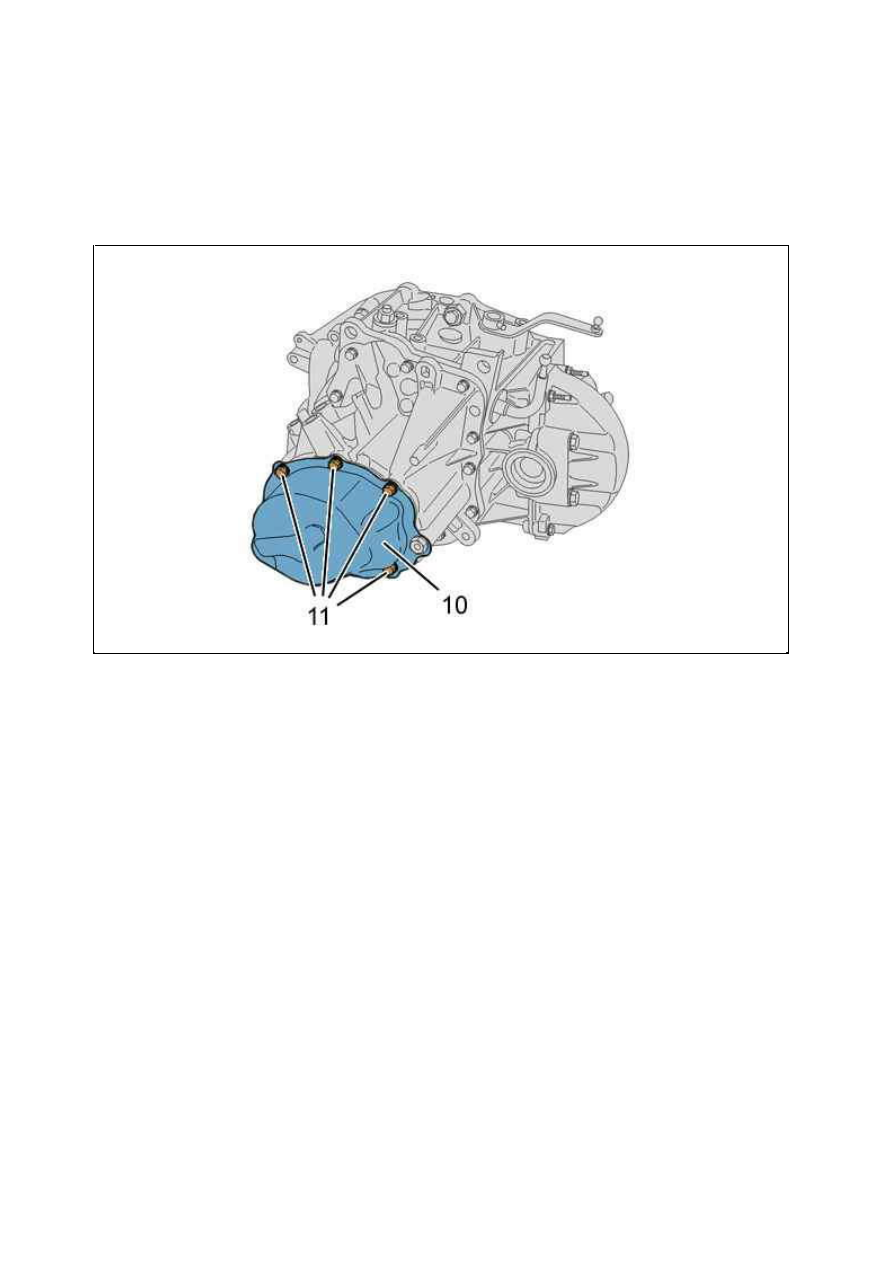

Рисунок : B2CG043D

Включить 5­ю передачу.
Удалить штифт (15) ; С помощью выколотки .
Перевести управление в мертвую точку.

ПРИМ ЕЧАНИЕ : Вилка должна оставаться в положении.

Включить другую передачу, заблокировав вращение валов.

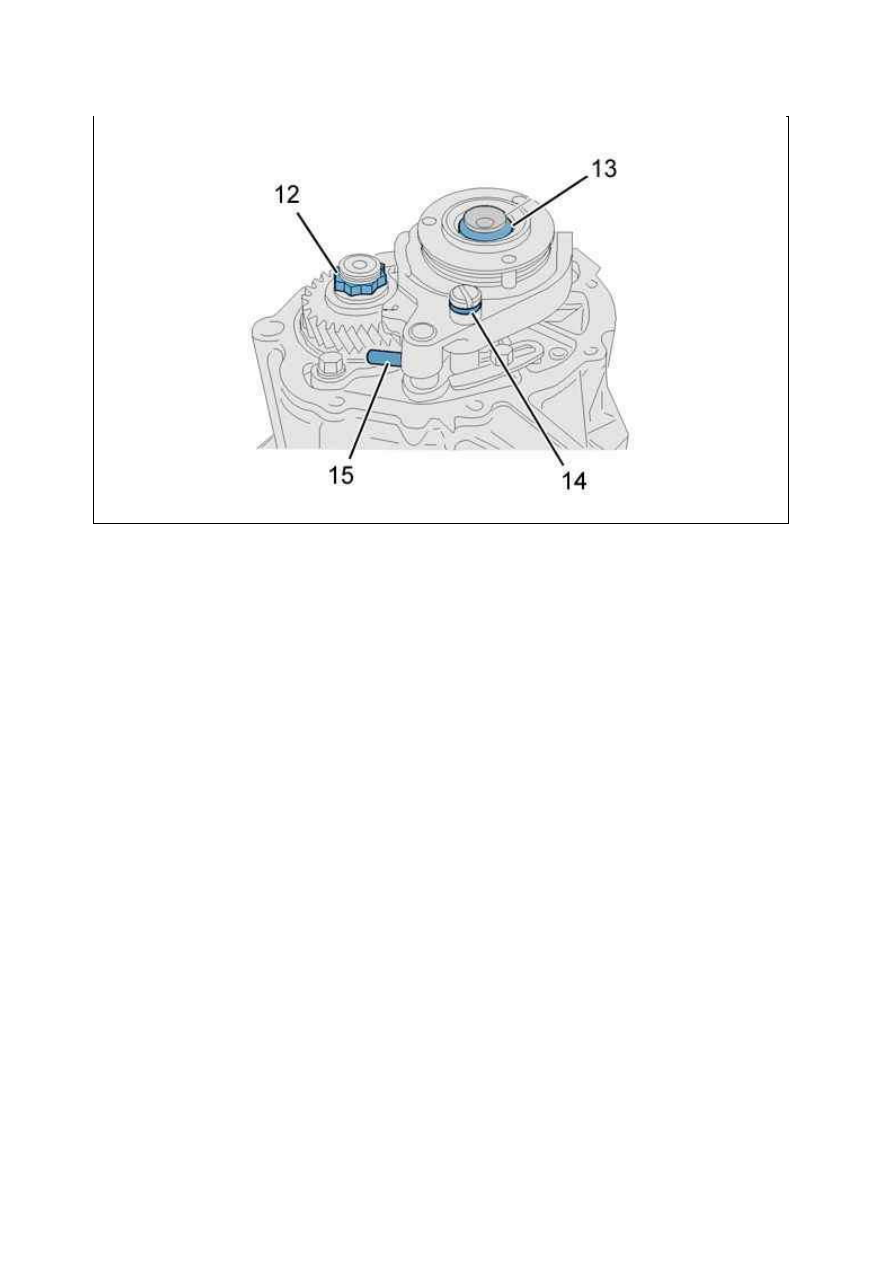

Снимите :



Стопорные кольца (14)



Гайки (12), (13)

Рисунок : B2CG04ID

Установите приспособление [3].
Снять ступицу ; С помощью приспособления [3].

Пометить положение ступицы (16) по отношению к синхронизатору (17).
Снять узел ступицы­синхронизатора в сборе (16), (17), вместе с вилкой (18).

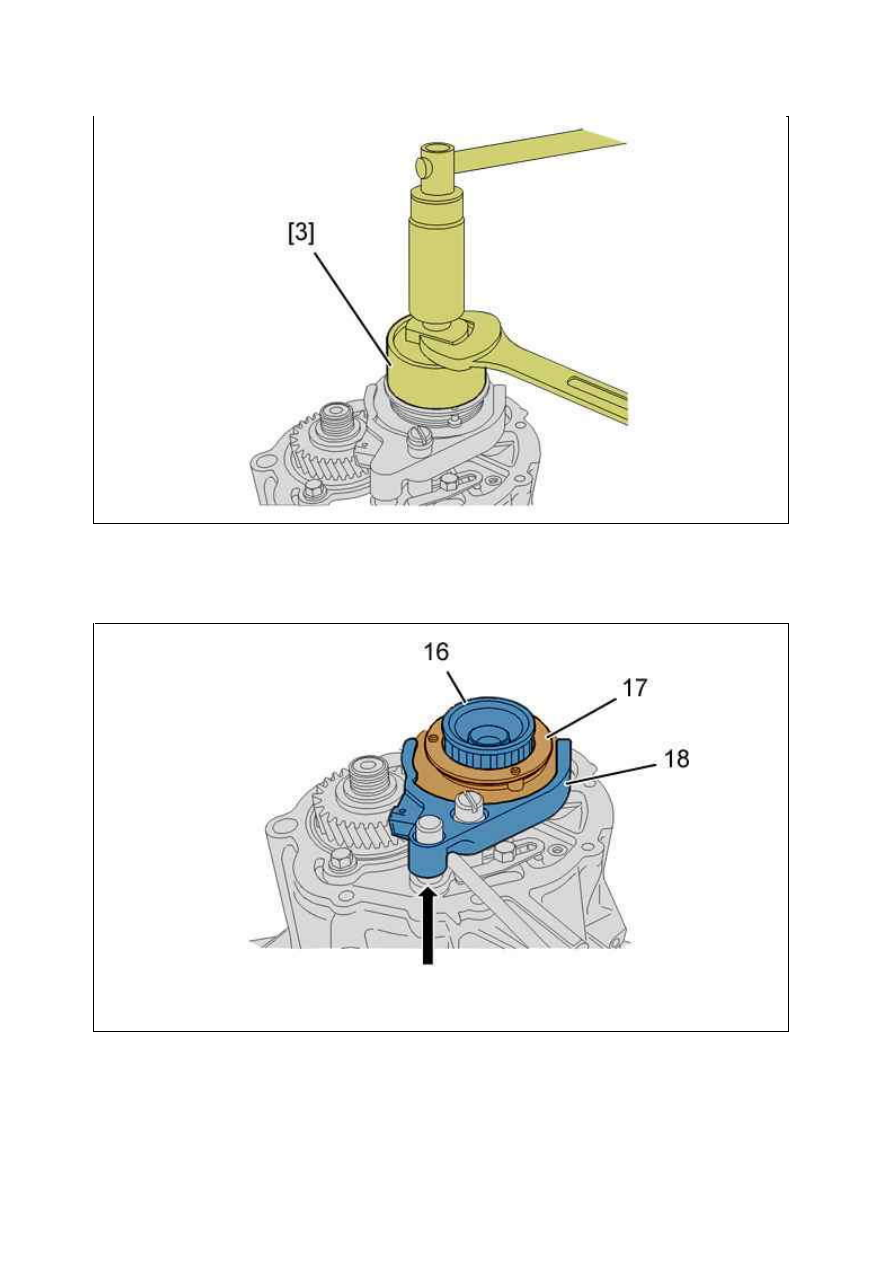

Рисунок : B2CM0MXD

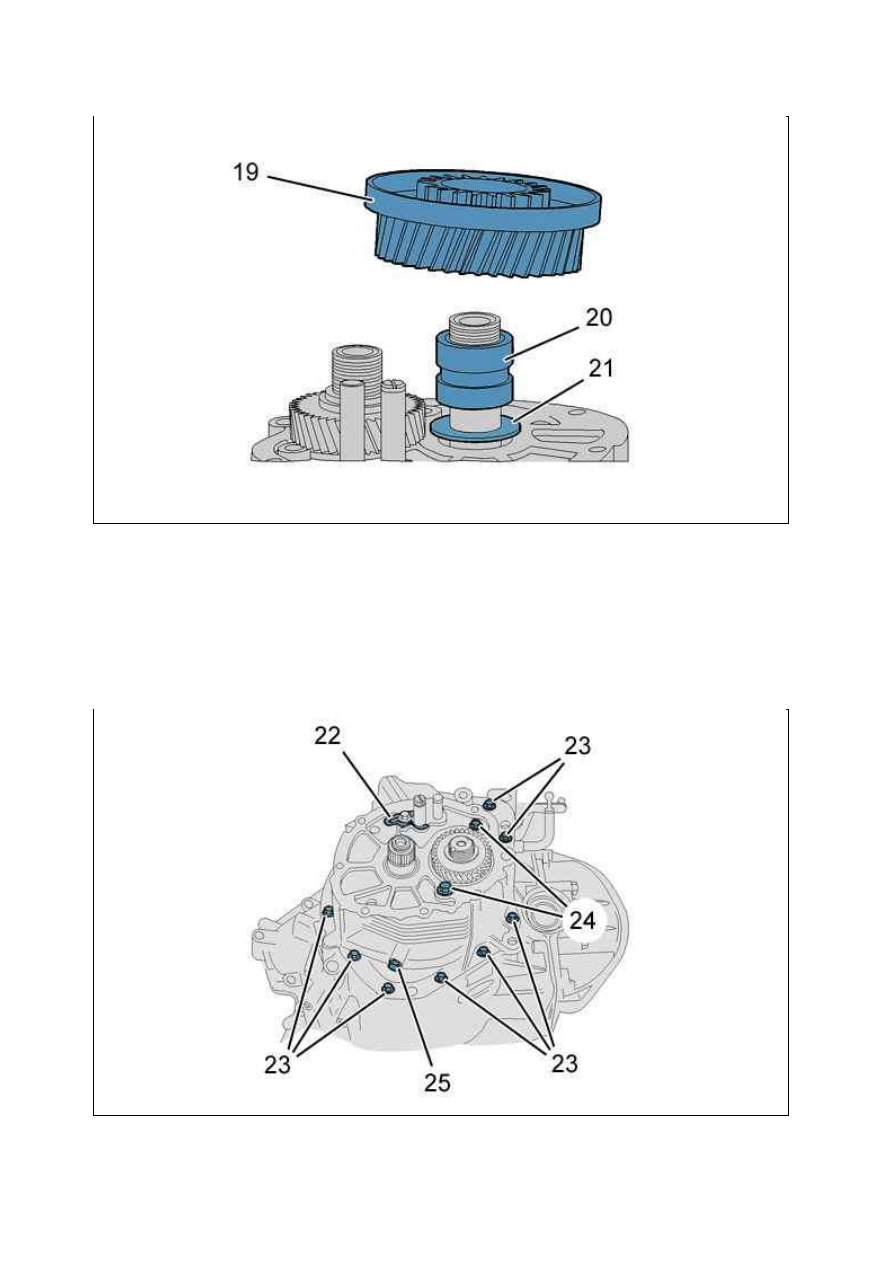

Рисунок : B2CG04JD

Снимите :



Ведущая шестерня 5­й передачи (19)



Нажимное кольцо (20)



Проставку (21)

2.2. картер коробки передач

Снимите :

Рисунок : B2CG04KD

Рисунок : B2CG04LD
