Peugeot Partner (B9). Руководство - часть 83

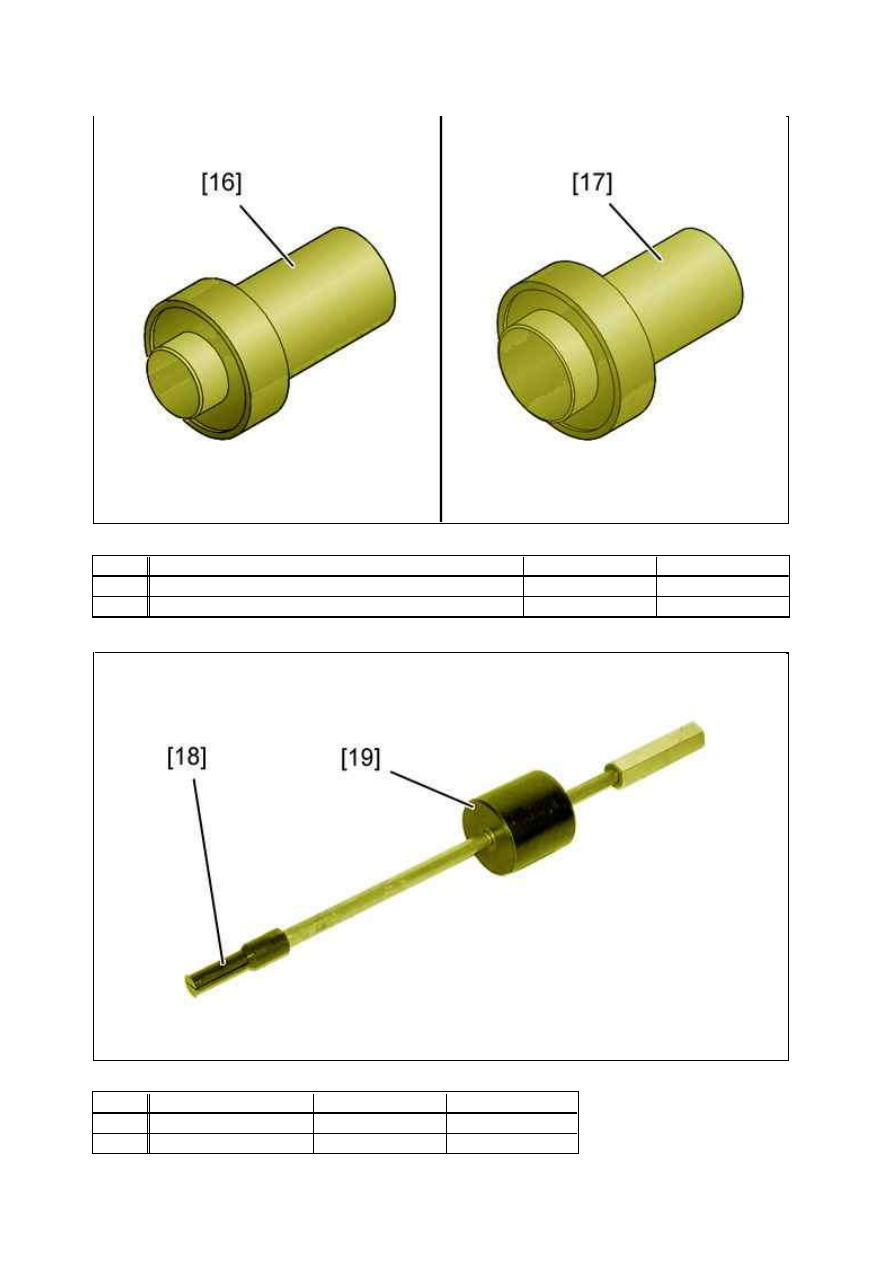

Рисунок : E5AM0GDD

М етка  Описание

Номер (реферанс)   Номер (реферанс)

[16]

оправка для установки правого уплотнения трансмиссии  (­).0317­U

7114­T.X

[17]

оправка для установки левого уплотнения трансмиссии  (­).0317­T

7114­T.W

Рисунок : E5AB0EWD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[18]

съемник : Втулки вилок  (­).0346­M

(­).0346­M

[19]

инерционный съёмник

(­).1671­T

(­).0316­A

ПРОВЕРК А ­ РЕГУ ЛИРОВК А : НАБОР ПОДШИПНИК ОВ ПЕРВИЧНОГО ВАЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

Презентация

:

Рекомендуемые приспособления

.

2. Снятие

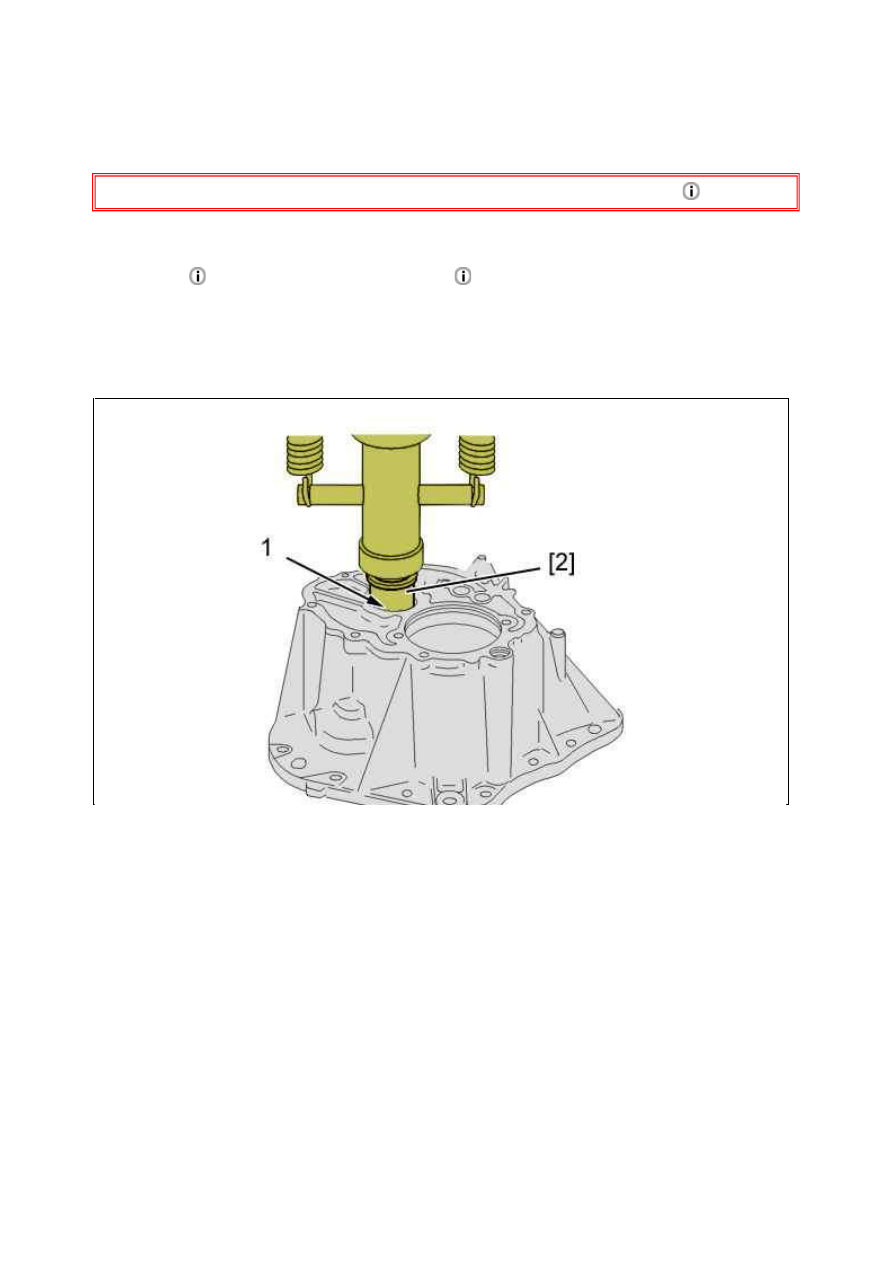

2.1. Наружное кольцо подшипника (со стороны картера коробки передач)

Снять наружное кольцо подшипника (1) ; С помощью приспособления [2] и пресса .

2.2. Наружное кольцо подшипника (со стороны корпуса сцепления)

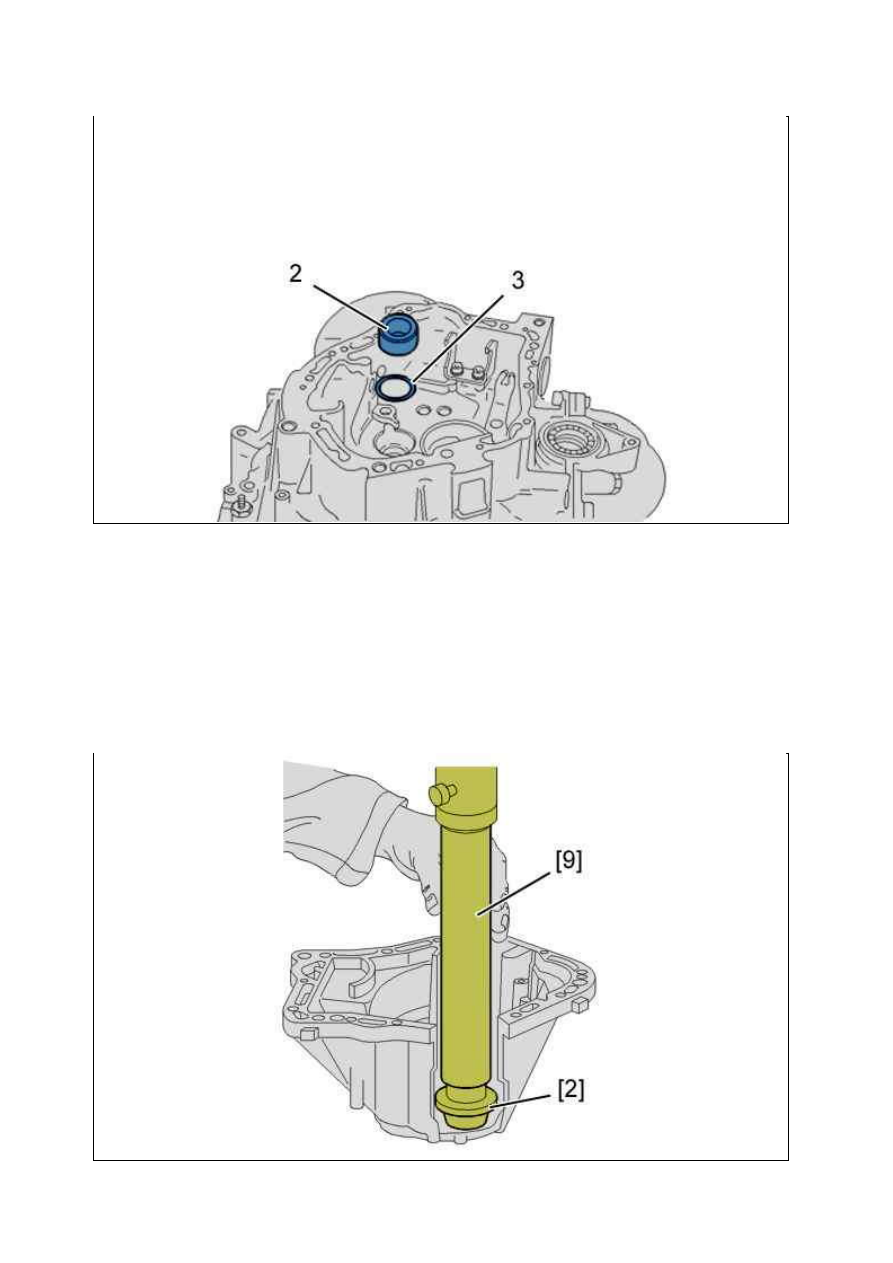

Рисунок : B2CM0M3D

Снимите :



Наружное кольцо подшипника (2)



Регулировочную прокладку (3)

Измерить толщину регулировочных прокладок (3).

3. У становка

3.1. Наружное кольцо подшипника (со стороны картера коробки передач)

Рисунок : B2CM0M4D

Установить наружное кольцо подшипника (1) (новый) ; С помощью приспособления [2], [9] и пресса .

3.2. Наружное кольцо подшипника (со стороны корпуса сцепления)

ВНИМ АНИЕ :  Установить  регулировочную  прокладку (3) толщиной  на 0,20 мм  меньшей,  чем  у  снятой
прокладки.

Установите :



Направляющая втулка выжимного подшипника



Регулировочную прокладку (3)



Наружное кольцо (2) подшипника первичного вала

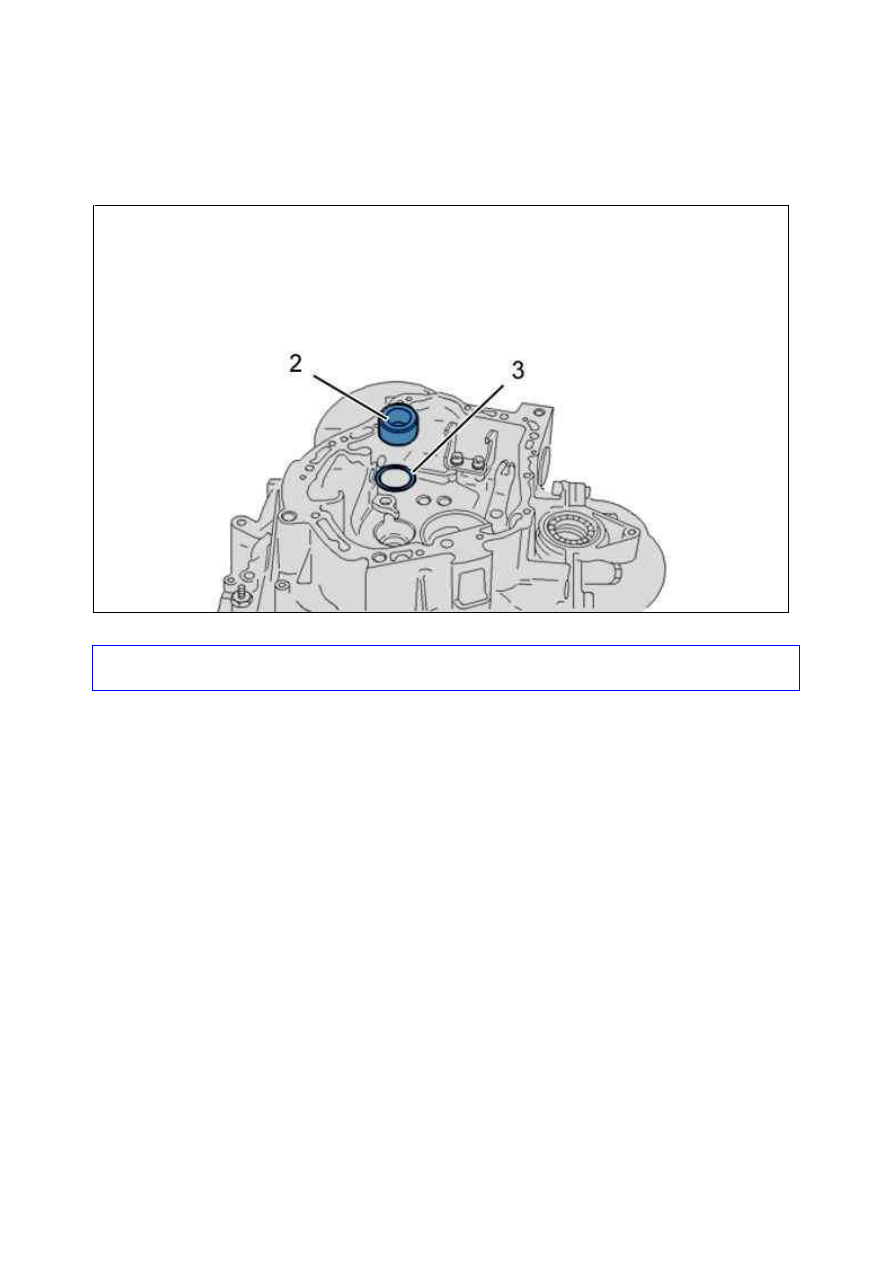

Рисунок : B2CM0M5D

Рисунок : B2CM0M4D
