Peugeot Partner (B9). Руководство - часть 84

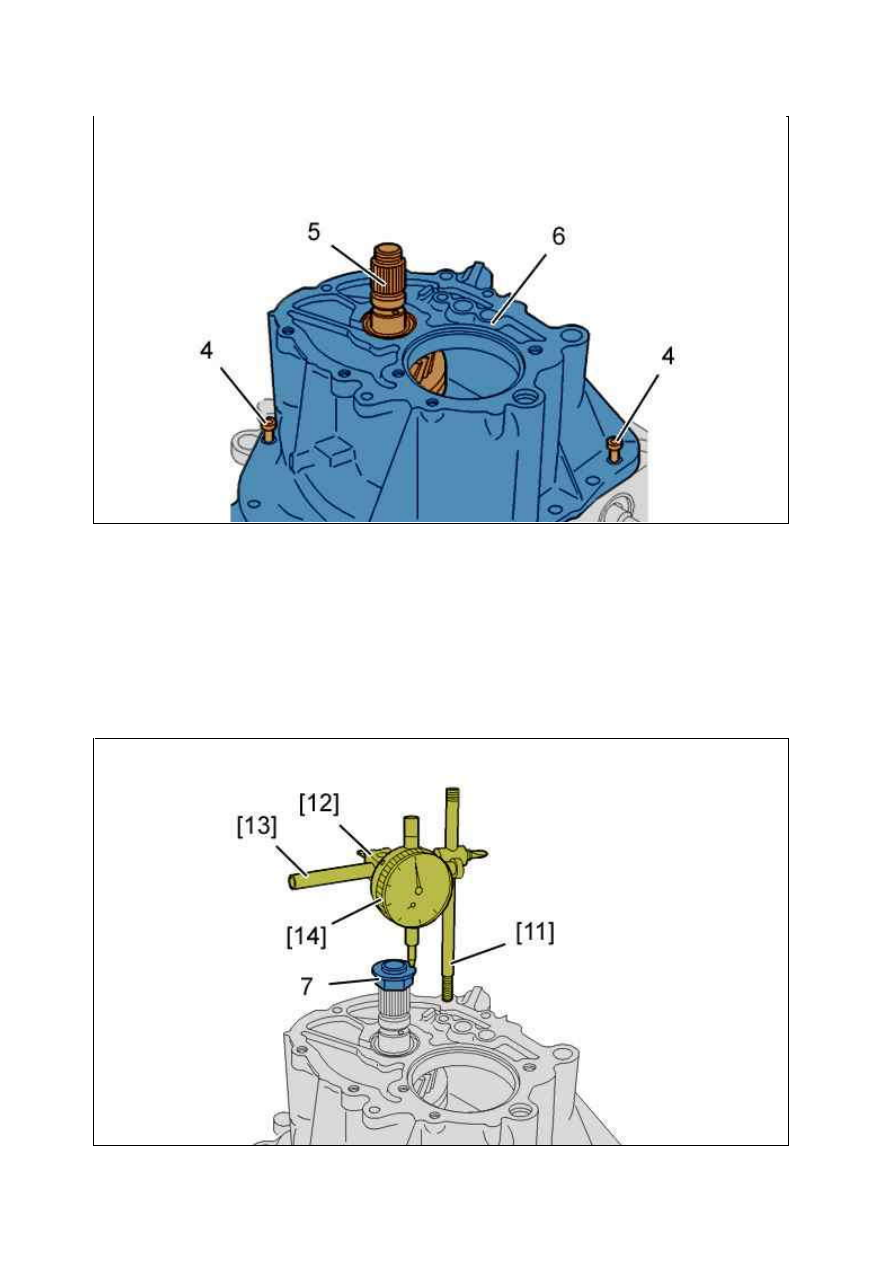

Установите :



Первичный вал (5)



Картер коробки передач (6)



болтов (4) (один болт из двух) ; Затяните моментом 1,25 дН.м

Провернуть первичный вал (5) на несколько оборотов.

4. Регулировка

Рисунок : B2CM0M6D

Рисунок : B2CM0M7D

Установить гайку первичного вала опорной поверхностью наружу (7).
Слегка затянуть гайку (7).
Установить индикатор [14] на кронштейны [11], [12] и [13].
Установить щуп на гайку (7).
Надавить на первичный вал вниз.
Установить индикатор [14] на ноль.
Потянуть первичный вал вверх.
Записать значение :



Зазор должен находиться в диапазоне от 0,05 до 0,15 мм



Если величина, которую показыват индикатор, некорректна, провести регулировку зазоров заново.

Снимите :



Индикатор [14] на кронштейны [11], [12] и [13]



Гайку (7)



болтов (4)



Картер коробки передач (6)



Первичный вал (5)

ДЕМ ОНТАЖ : М ЕХАНИЧЕСК АЯ К ОРОБК А ПЕРЕДАЧ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

Презентация :

Рекомендуемые приспособления

.

2. Снятие

Снять контактор передачи заднего хода (1).

Рисунок : B2CM0LXD

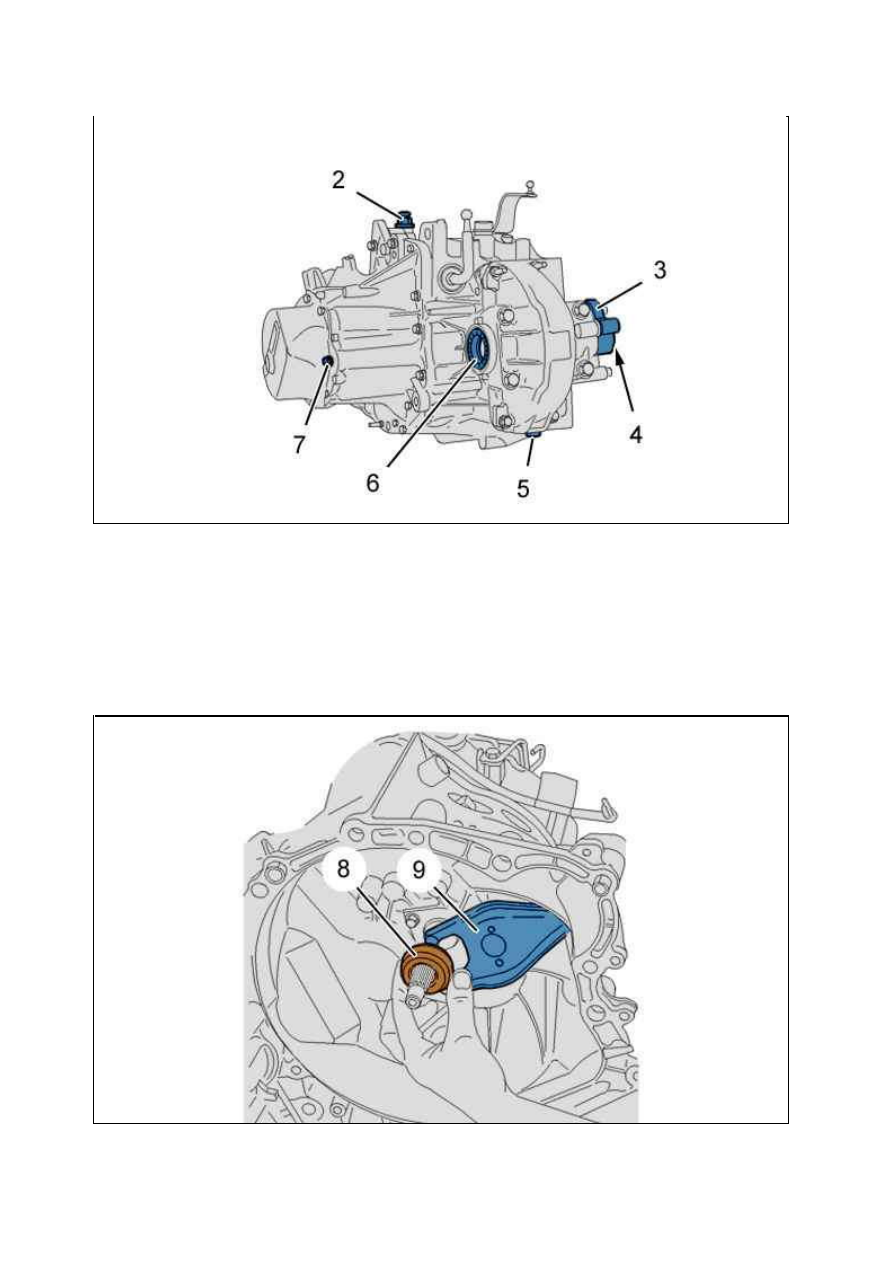

Снимите :



Воздушный сапун (2)



Опору шестерни привода датчика оборотов (3) (в зависимости от комплектации)



Уплотнение правого приводного вала (4)



Сливную пробку (5)



Сальник левого приводного вала (6)



Пробку проверки уровня (7)

Рисунок : B2CM0XGD

Рисунок : B2CM0XHD
