Peugeot Partner (B9). Руководство - часть 86



Болты (24) фиксации подшипника вторичного вала



Стопорную пластину (22) оси вилки



Стопорный винт (25) оси промежуточной шестерни заднего хода



болтов (23)

Снимите :



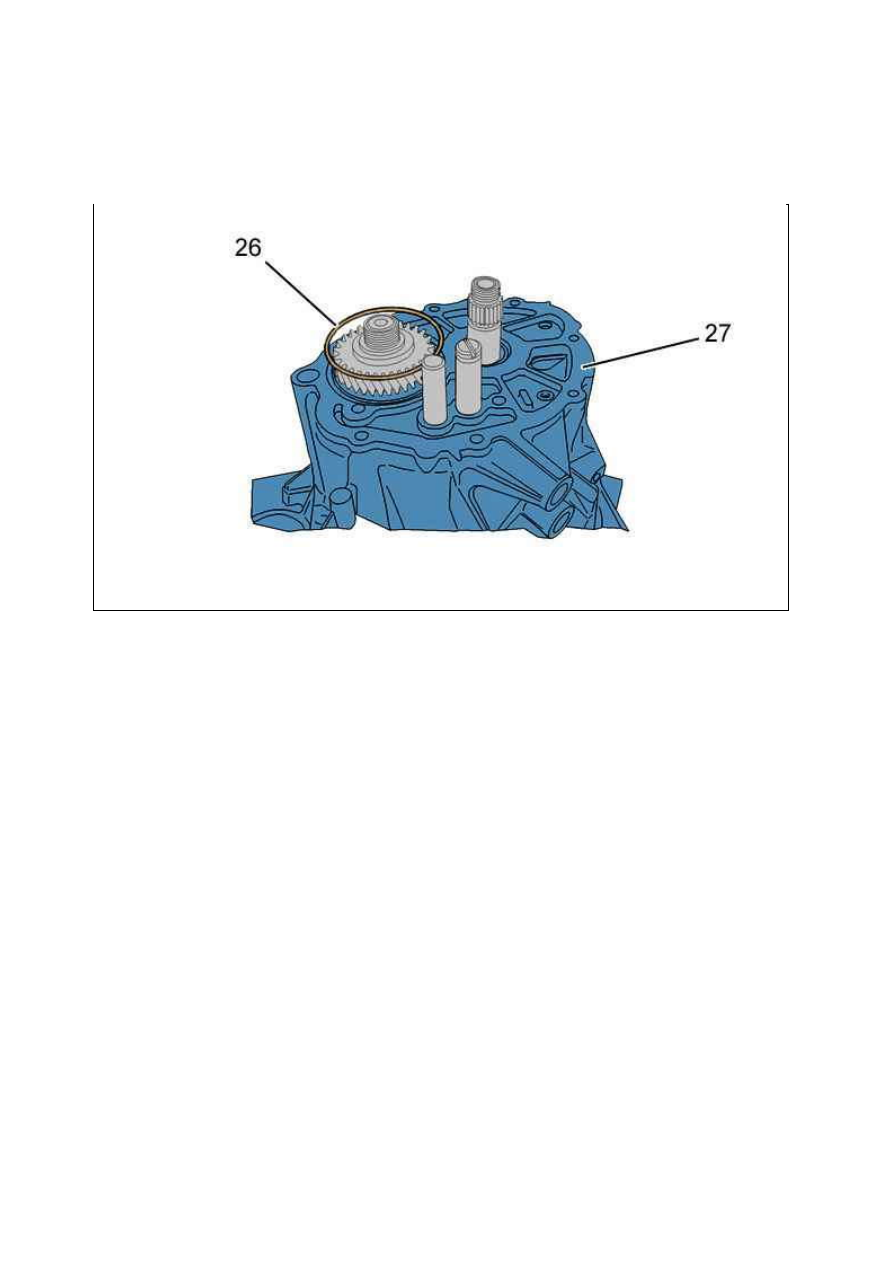

Стопорные кольца (26) (при необходимости использовать 2 острых инструмента и приподнять вал для
облегчения его отсоединения)



Картер коробки передач (27)

ПРИМ ЕЧАНИЕ : Использовать деревянный молоток для отделения картера от центрирующих колец.

2.3. Первичный и вторичный валы

Рисунок : B2CG04MD

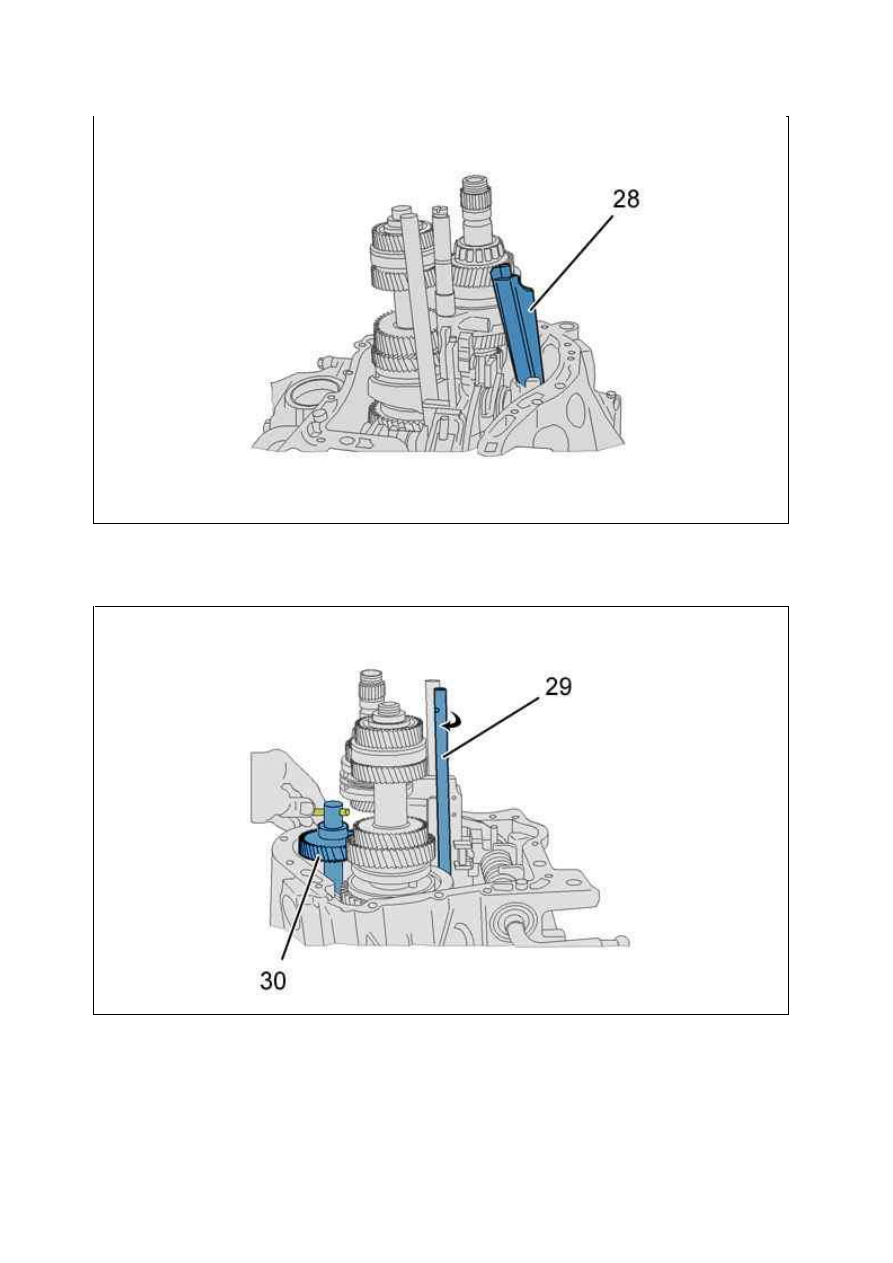

Снять желоб для залива масла (28).

Снять ось скользящей шестерни задего хода (30).
Повернуть и снять ось 5­й передачи (29).

Рисунок : B2CG04ND

Рисунок : B2CG04OD

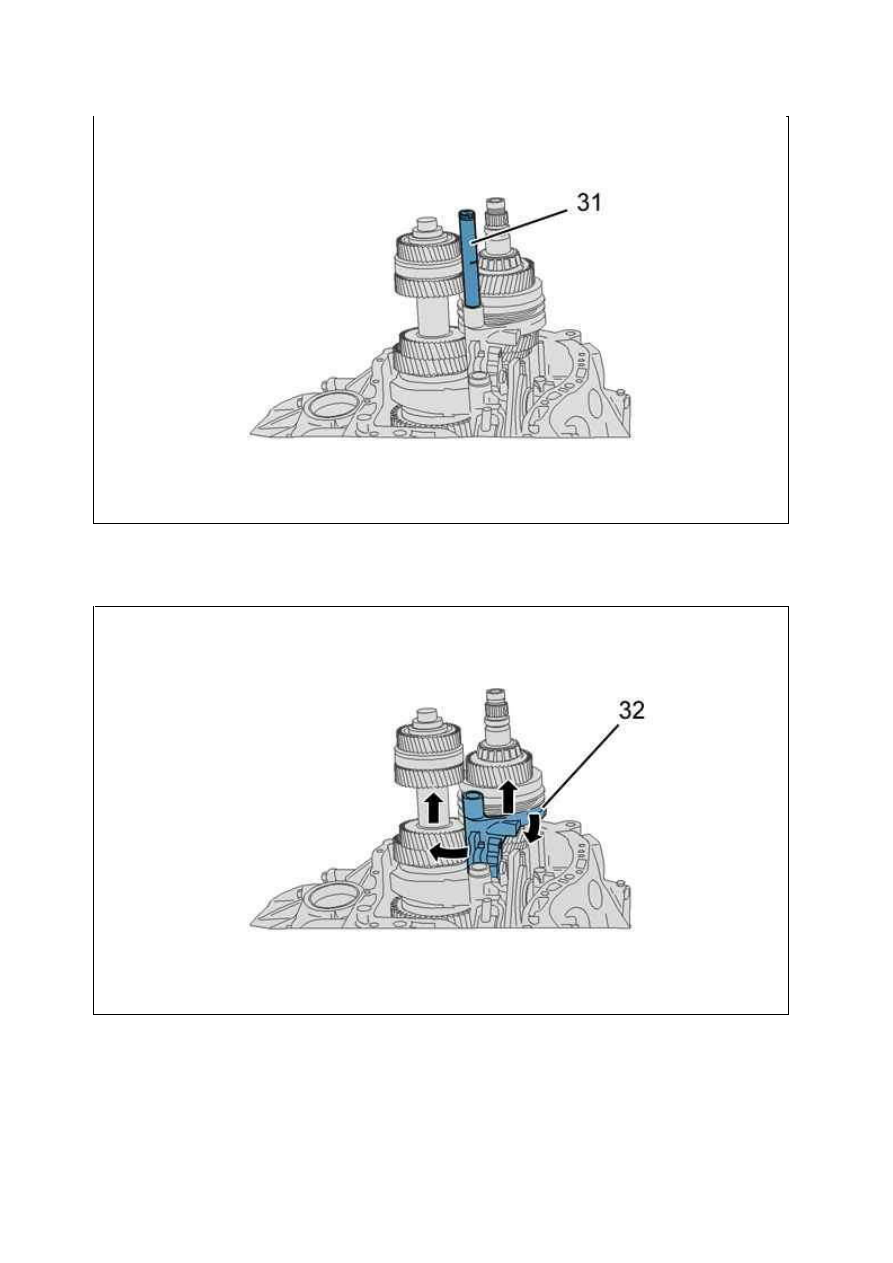

Снять ось вилки (31), вытянув ее вверх.

Повернуть вилку (32).
Отделите на несколько миллиметров валы от картера сцепления (вверх).
Наклонить правую часть вилки вниз.
Снять вилку (32).

Рисунок : B2CG04PD

Рисунок : B2CG04QD

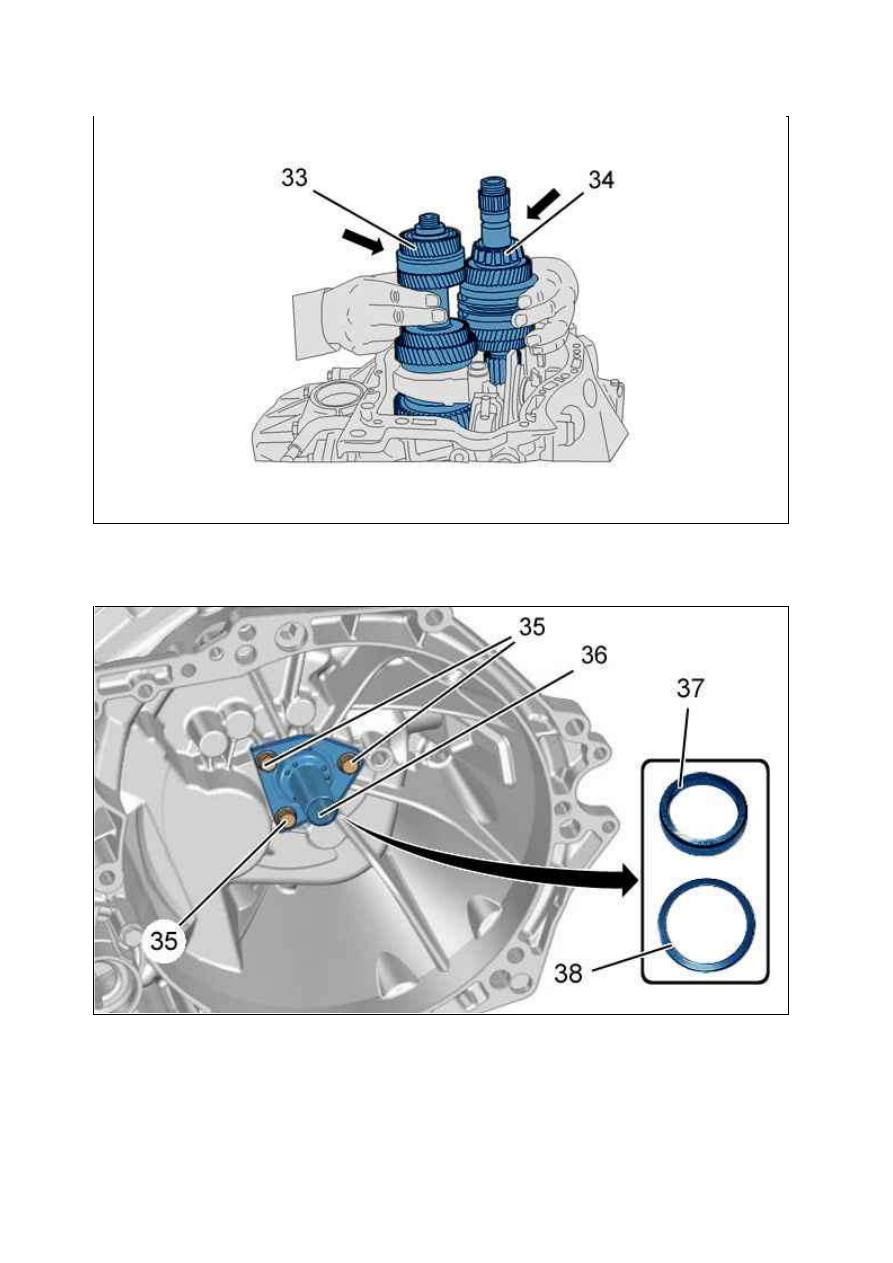

Снимите : В сборе первичный (34) и вторичный (33) валы.

Снимите :



3 болтов (35)



Направляющая выжимного подшипника (36)



Регулировочную прокладку (38)



Наружный сепаратор подшипника (37)

Рисунок : B2CG04RD

Рисунок : B2CG04SD
