Peugeot Partner (B9). Руководство - часть 88



Блокирующий палец (54) и его пружину (53)



Магнитная пластинка (57)



Втулку (56) вторичного вала

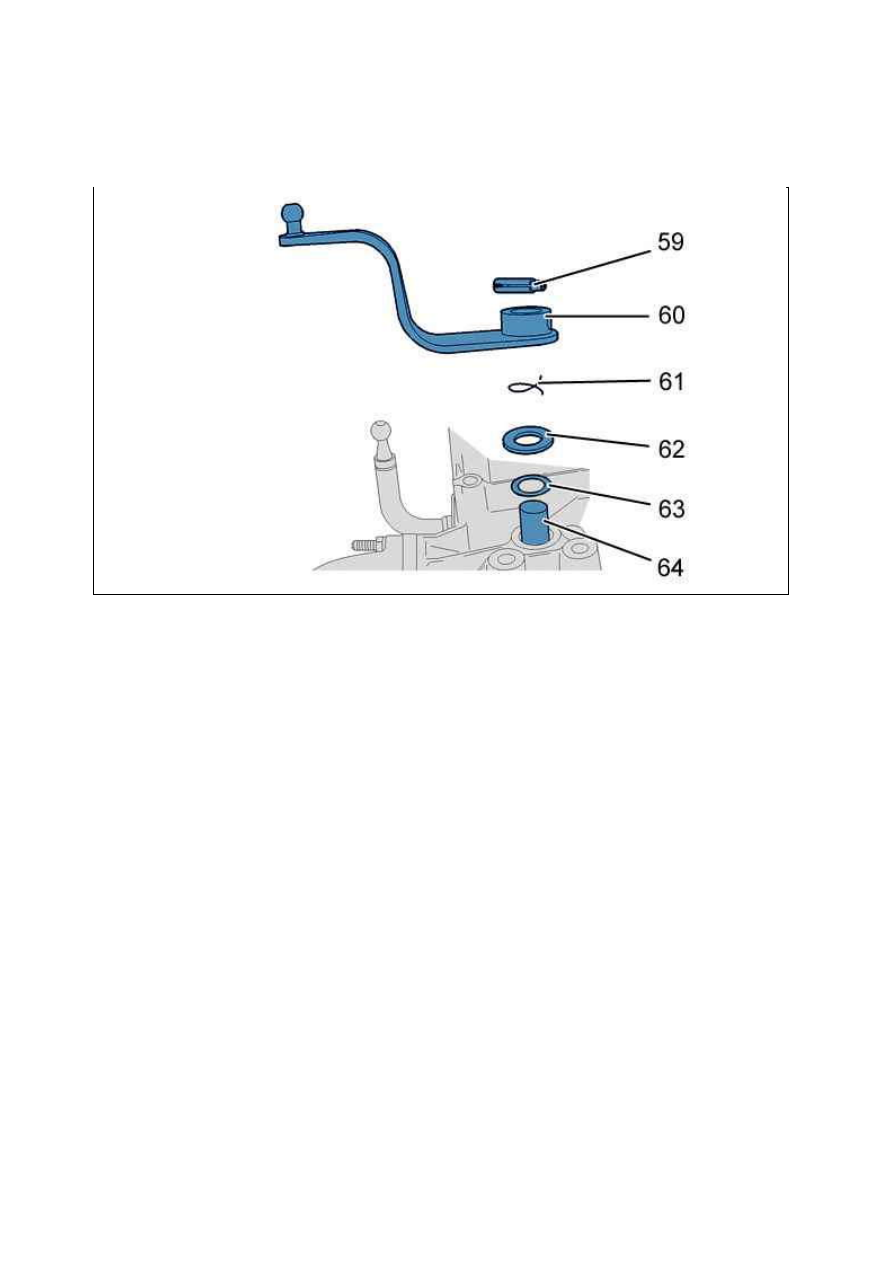

Выбить фиксирующий штифт (59) ; С помощью выколотки .
Снимите :



Рычаг выбора передач (60)



Пружина (61)



Ш айба (62)



Уплотнение (63)



Ось выбора передач (64)

3.3. К оробка передач с системой запрета на включение 5­й передачи/передачи заднего
хода

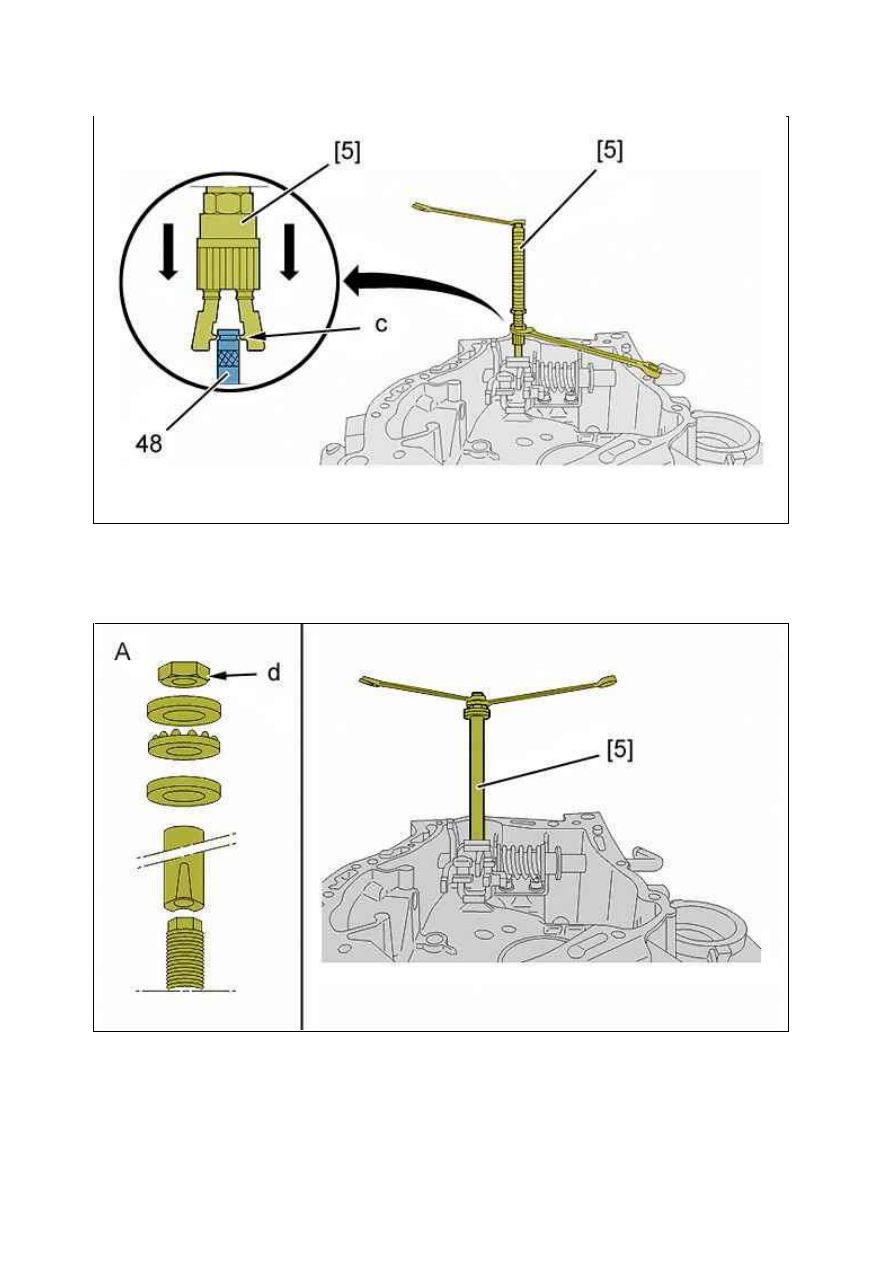

Рисунок : B2CG04ZD

Поместить захват приспособления [5] на выточку пальца (48).
Зафиксировать скобы приспособления [5] в канавке штифта (39) ( в "c").

Установить приспособление [5], соблюдая порядок сборки "A".
Вращая гайку приспособления [5] в "d", выпрессовать палец (48).

3.4. К оробка передач без системы запрета включения 5­й передачи/передачи заднего
хода

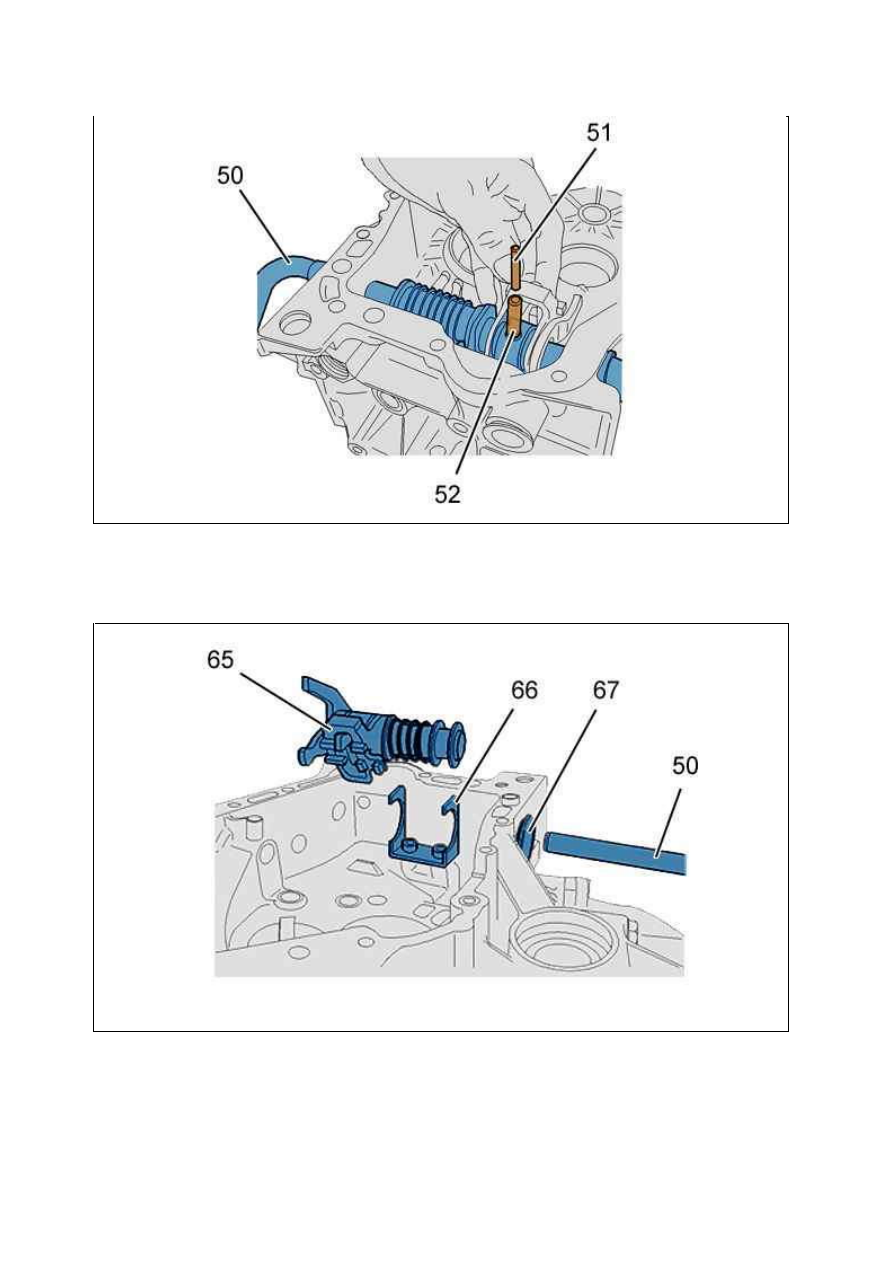

Рисунок : B2CG050D

Рисунок : B2CM0NUD

Установить ось переключения передач (50) напротив картера.
Выбить штифты (51), (52)) (Сорвать штифты один за другим).

Снимите :



Ось переключения передач (50)



Кассета в сборе (65)



Прокладку (67)



Опора пружины переключения передач (66)

Рисунок : B2CG051D

Рисунок : B2CG052D

ПРИМ ЕЧАНИЕ : Узел касеты в сборе не подлежит разборке.

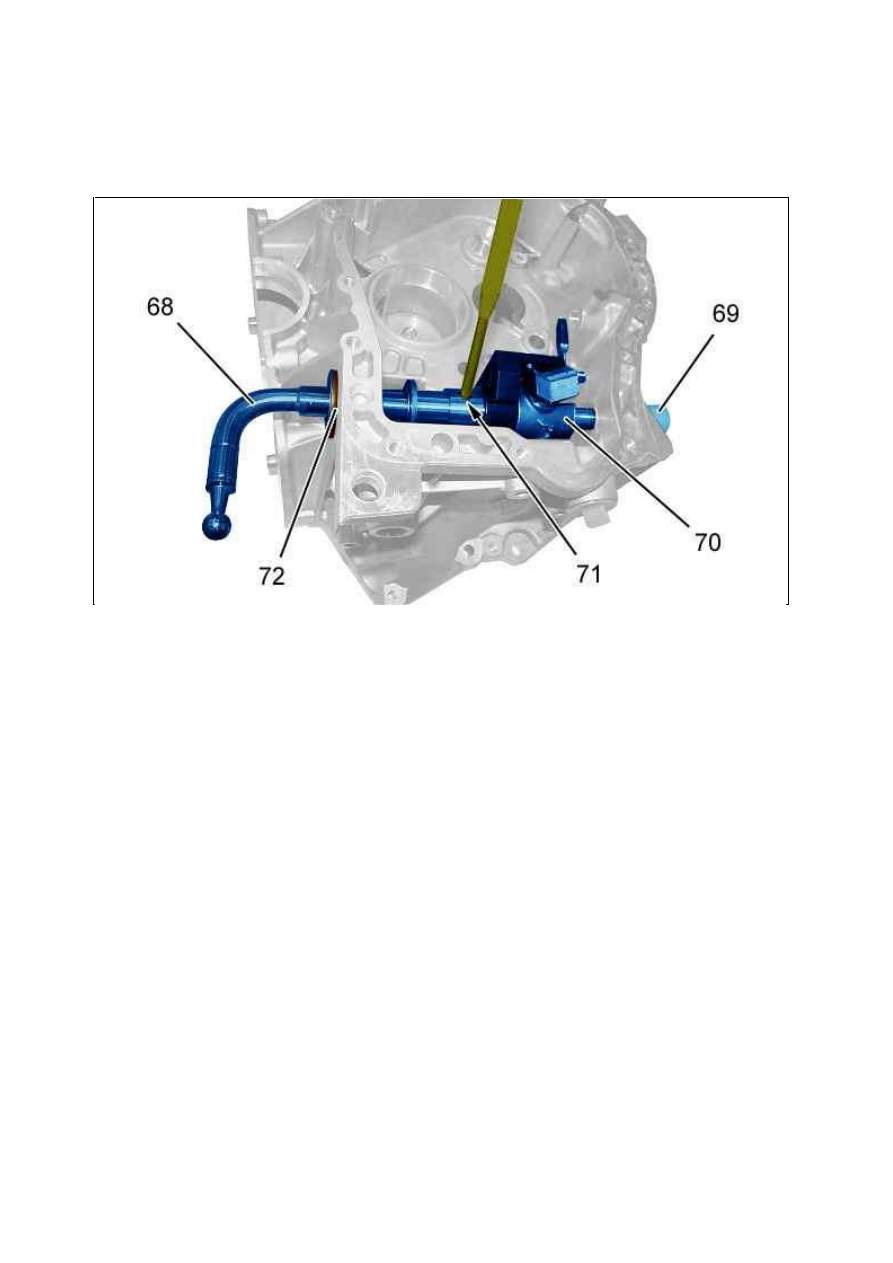

3.5. К оробка передач с верхним приводом переключения передач

Снимите :



Ш тифт (71) ; С помощью выколотки



Ось переключения передач (68)



Кассета в сборе (70)



Прокладку (72)



Защитный чехол (69)

Рисунок : B2CG055D
