Peugeot Partner (B9). Руководство - часть 91

Установите :



Опора (23)



Уплотнение (24)  (новый)



Кассета в сборе ( 22)



Ось переключения передач ( 25)

3.3. К оробка передач с системой запрета на включение 5­й передачи/передачи заднего
хода

ВНИМ АНИЕ : Следовать указанной последовательности.

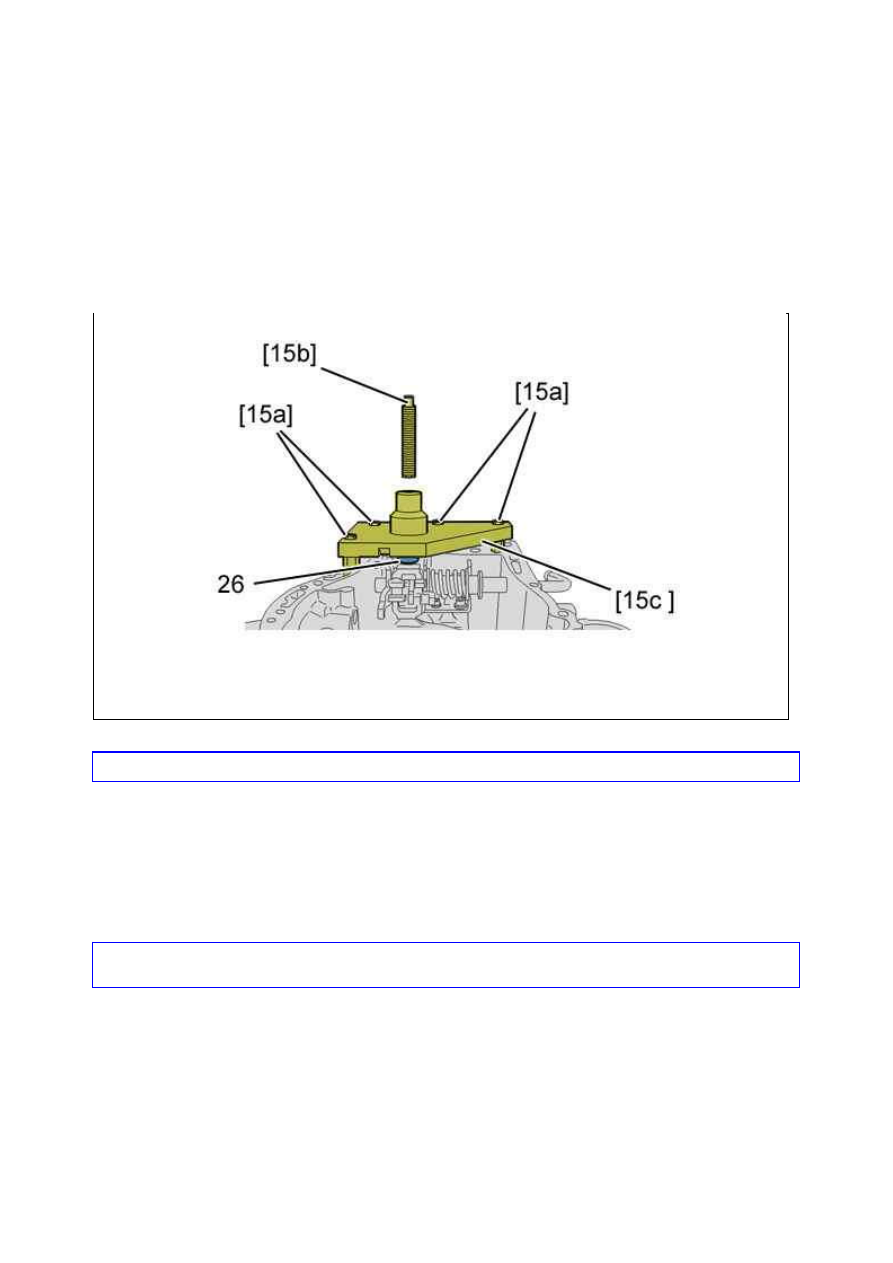

Снять резьбовую тягу [15b].
Расположить :



Ш тифт (26)



Приспособление [15c]

Затянуть 4 болты (15a) моментом 1,5 дН.м .
Расположить : Резьбовая тяга [ 15b].
Заверните до упора резьбовый палец в зоне " [15b]".

ВНИМ АНИЕ :  Следите  за  правильным  положением  приспособления  для  нормальной  установки  штифта
( 26).

3.4. К оробка передач без системы запрета включения 5­й передачи/передачи заднего
хода

Рисунок : B2CM0NQD

Рисунок : B2CM0NSD

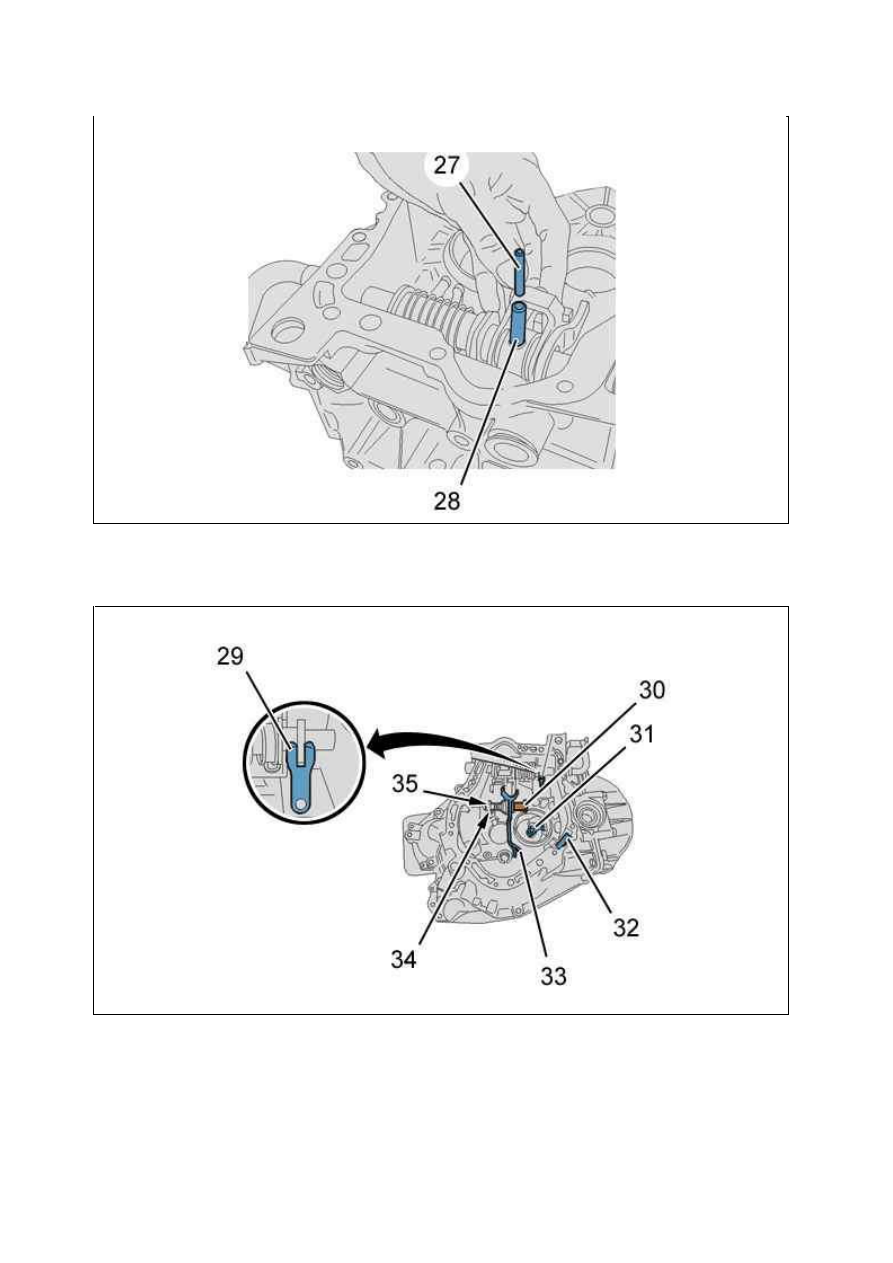

Установите штифты ( 28) и (27).

Установите :



Втулку ( 31) вторичного вала



Магнит ( 32)



Пружина (34)



Палец блокировки ( 35)



Вилку передачи заднего хода ( 33)



Палец вилки (30)

Рисунок : B2CM0NTD

Рисунок : B2CM0NVD



Ось переключения передач (29)

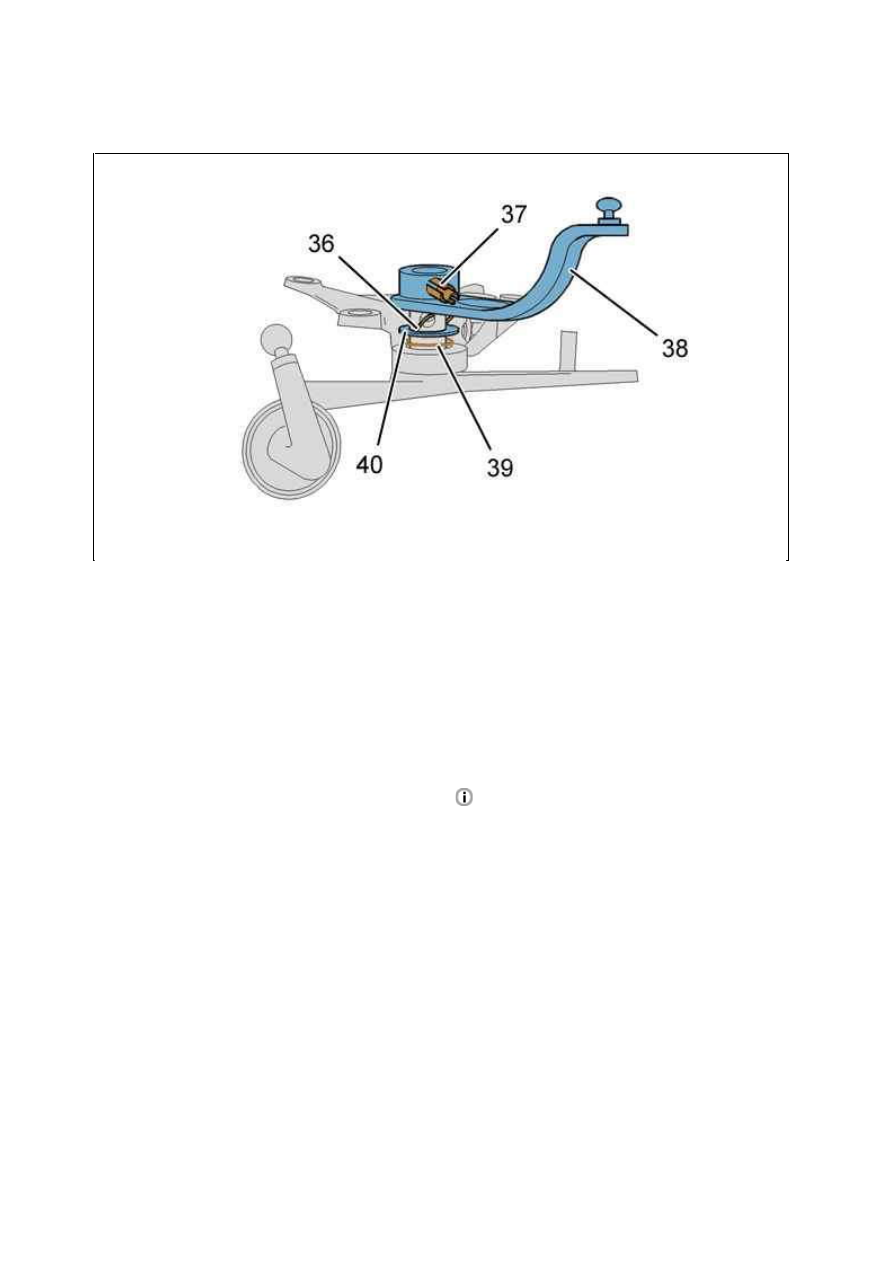

Установите :



Уплотнительное кольцо (39)  (новый)



Ш айба (40)



Пружина (36)



Рычаг переключения передач (38)



Ш тифт (37)

4. У становка

4.1. Первичные и вторичные валы

Произведите регулировку зазора первичного вала

.

Рисунок : B2CM0NXD

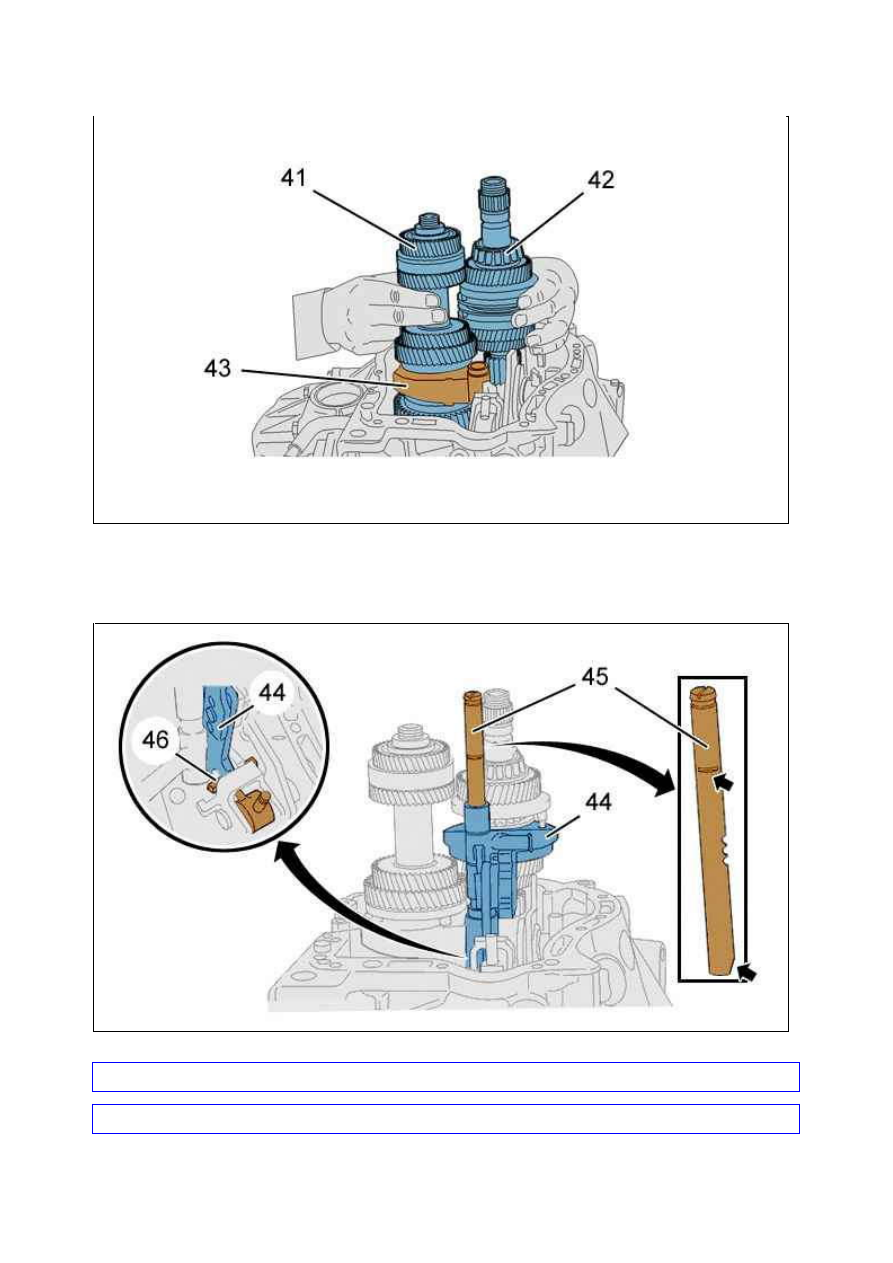

Присоедините первичный (42) и вторичный вал (41) с вилкой 1­й/2­й передачи (43).
Установите зубчатый привод в картере коробки передач.

ВНИМ АНИЕ : Установите вилку (44) на рычаг селектора (46).

ВНИМ АНИЕ : Следите за направлением пальца вилки (45).

Установите :

Рисунок : B2CM0NZD

Рисунок : B2CM0P0D
