Снимите гайку первичного вала.
Нанесите на резьбу вторичного вала средство E6 (См. методику, касающуюся рекомендуемых компонентов :
(в зависимости от версий) ).
Снимите :



Ступицу­синхронизатор 5­й передачи



Вилку 5­й передачи

Снимите узел ступица­синхронизатор 5­й передачи.

ПРИМ ЕЧАНИЕ : Соблюдайте маркировку, сделанную при разборке  (как показано стрелками).

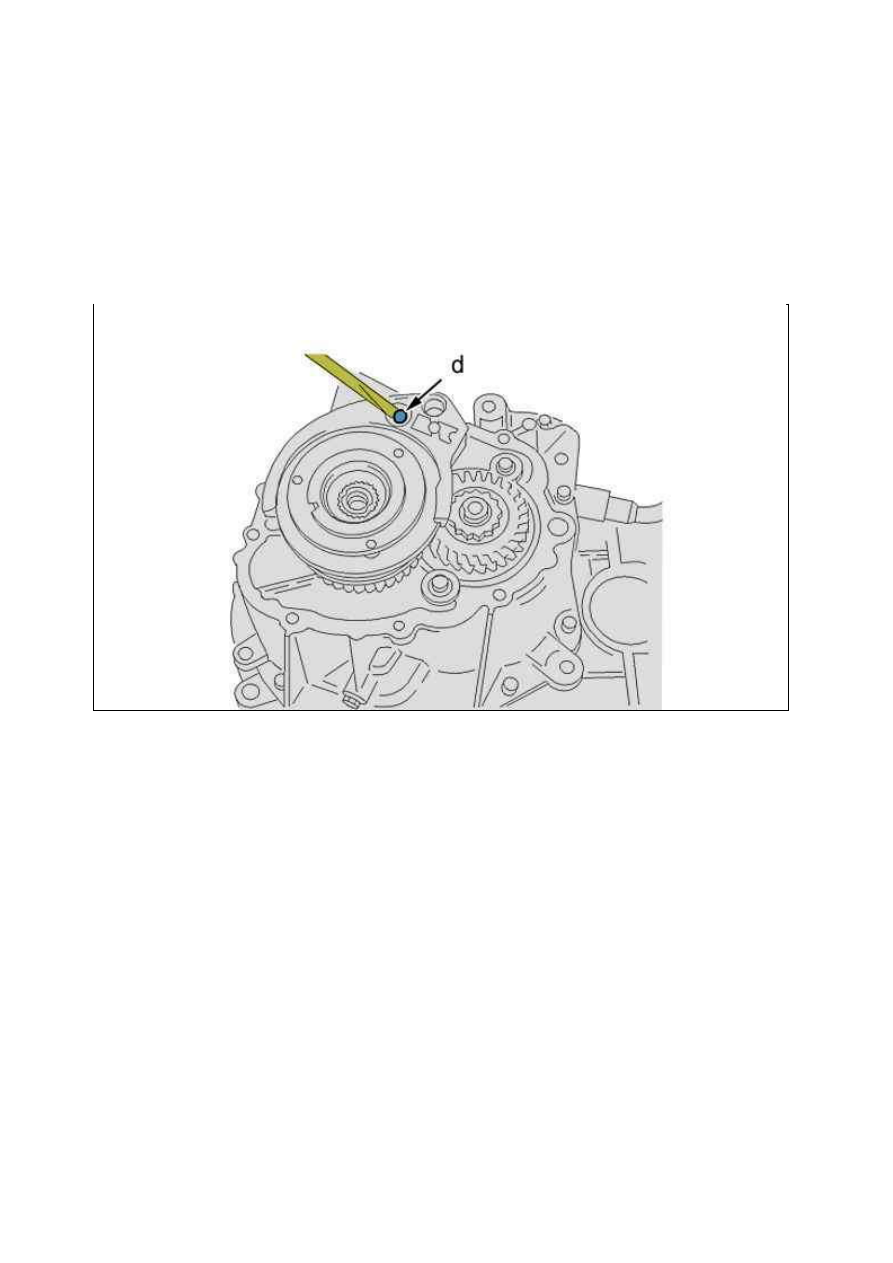

Вдавите фиксирующий шарик в свое гнездо в зоне " d", нажимая на узел ступица­синхронизатор.

Рисунок : B2CM0PAD

Включите 3­ю или 4­ю передачу ; С помощью селектора переключения передач.
Включить 5­ю передачу.
Нанесите на резьбу первичного вала средство E6 (См. методику, касающуюся рекомендуемых компонентов :
(в зависимости от версий) ).

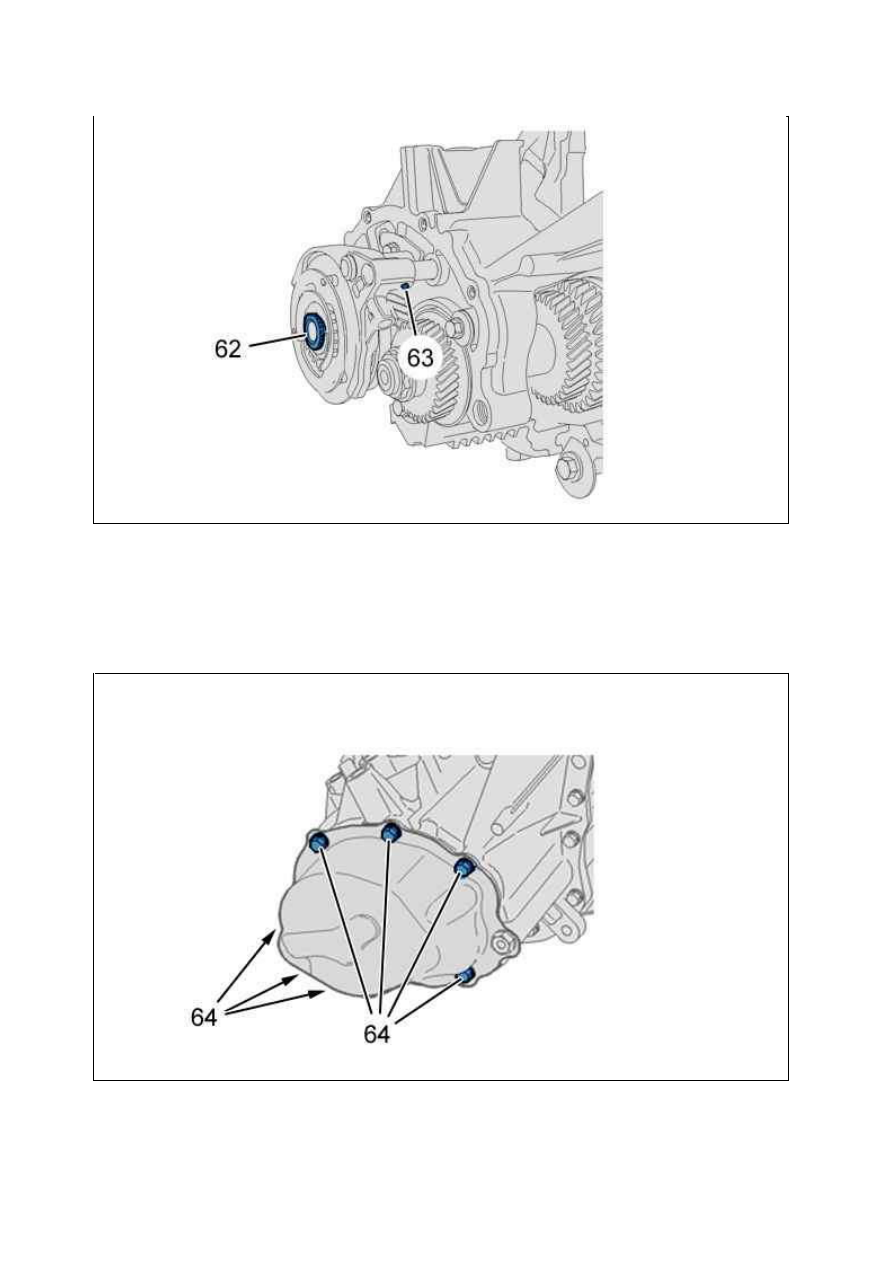

Соедините вилку и ее палец со штифтом ( 63)  (новый).

Нанесите на картер 5­й передачи герметик E10 (См. методику, касающуюся рекомендуемых компонентов : (в
зависимости от версий) ).
Установить на место болтов (64).

Рисунок : B2CM0PBD

Рисунок : B2CM0PCD

РАЗБОРК А ­ СБОРК А : ВНУ ТРЕННИЕ ЭЛЕМ ЕНТЫ К ОРОБК И ПЕРЕДАЧ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :

Соблюдайте условия по очистке и повторной установке коробки передач

.

ВНИМ АНИЕ : Отметить положение деталей перед демонтажем.

1. Оборудование

Использовать рекомендованные приспособления

.

2. Разборка : первичный вал

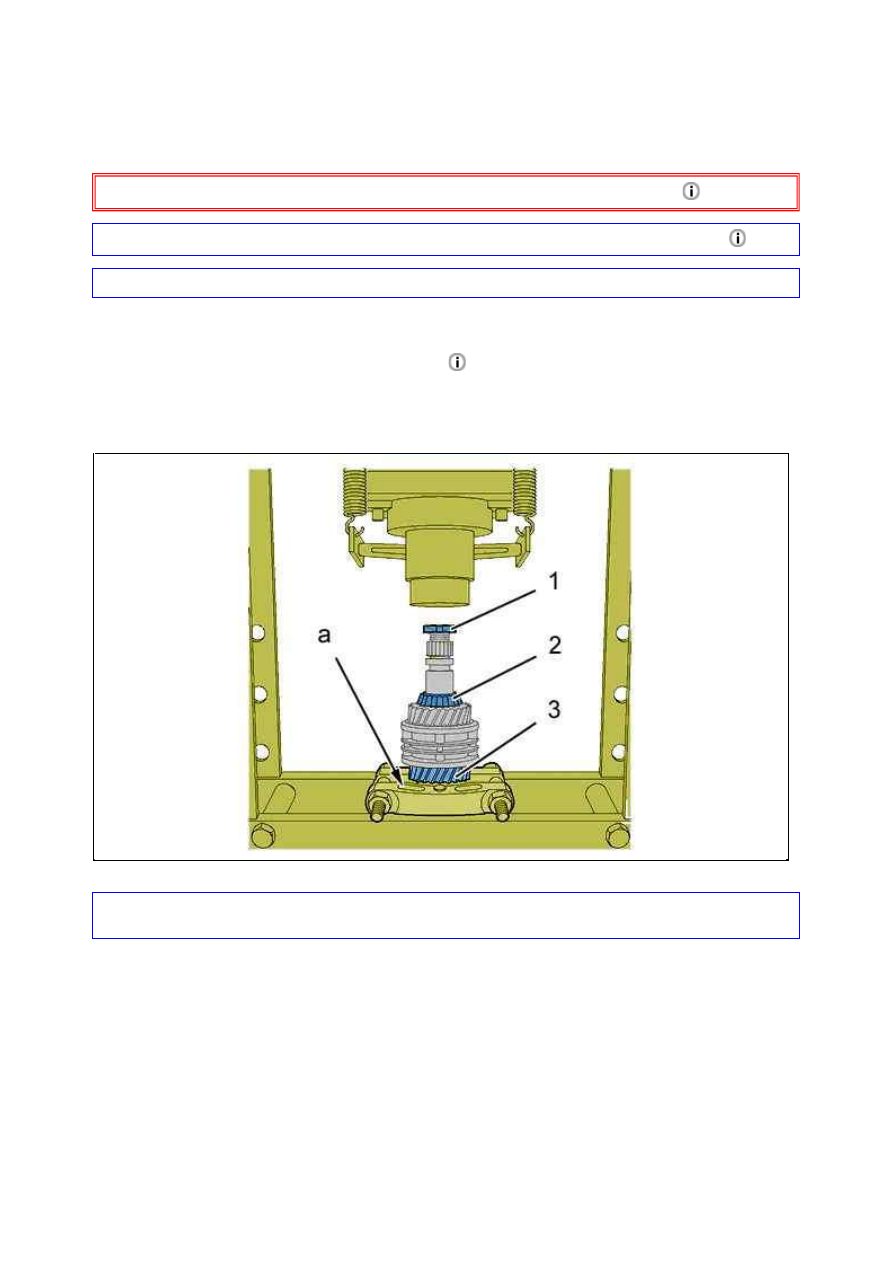

ВНИМ АНИЕ :  Плоская  поверхность  "a"  приспособления  должна  быть  направлена  в  сторону  шестерни,
чтобы не упираться в зубья.

Защитить конец первичного вала его гайкой (1).
Упереться в шестерню 3­й передачи (3) и снять задний подшипник (2) ; С помощью приспособления типа
FACOM U53T и пресса.

Рисунок : B2CG27AD

ВНИМ АНИЕ : Отметить положение деталей перед демонтажем.

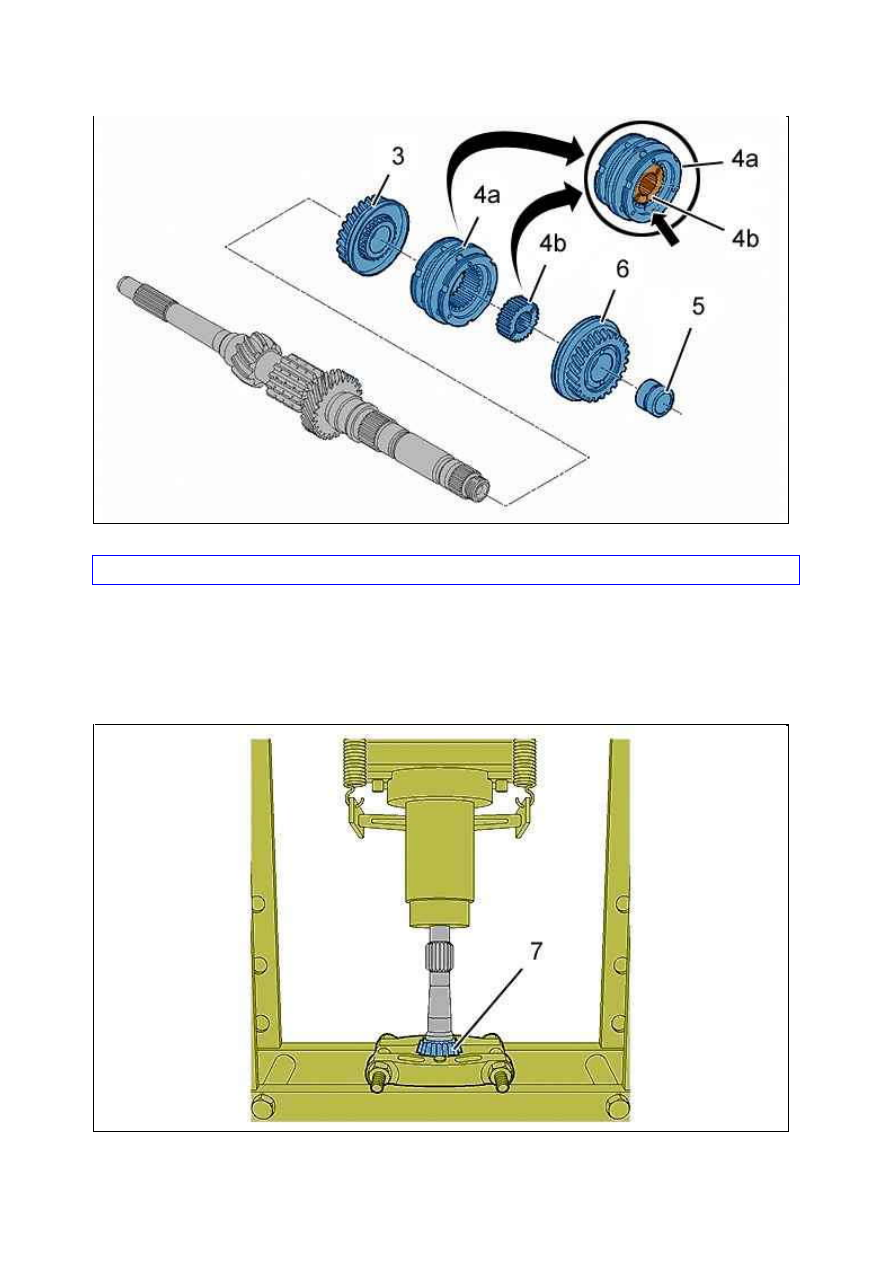

Снимите :



Ведущую шестерню 4­й передачи (6) и ее упорное кольцо (5)



Синхронизатор 3­й/4­й передачи (4a) со своей ступицей (4b) (Пометить положение ступицы по
отношению к синхронизатору )



Ведущую шестерню 3­й передачи (3)

Рисунок : B2CM0L2D

Рисунок : B2CG27CD
