Peugeot Partner (B9). Руководство - часть 66

ВНИМ АНИЕ : Создание напряжения в трубке смазки приведет к утечке моторного масла. После затяжки
соединительных элементов проверьте свободу отклонения трубки для смазки. В противном случае заново
произвести затяжку соединений.

Установите :



Тепловой экран (5)



болтов (4)



Каталитический нейтрализатор (/)



Трубки отбора давления сажевого фильтра



Радиатор системы охлаждения



Глушитель шума, производимого турбокомпрессором (1)



Болт (3) ; Затяните моментом 0,6 ± 0,1 дН.м



Воздуховод (2)

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Залейте охлаждающую жидкость и продуйте контур.

3.2. Двигатели DV6ATED4/BTED4/AUTED4/UTED4

ВНИМ АНИЕ : При установке все снятые уплотнители необходимо заменить на новые.

Замените прокладки "g" и "h" турбокомпрессора.

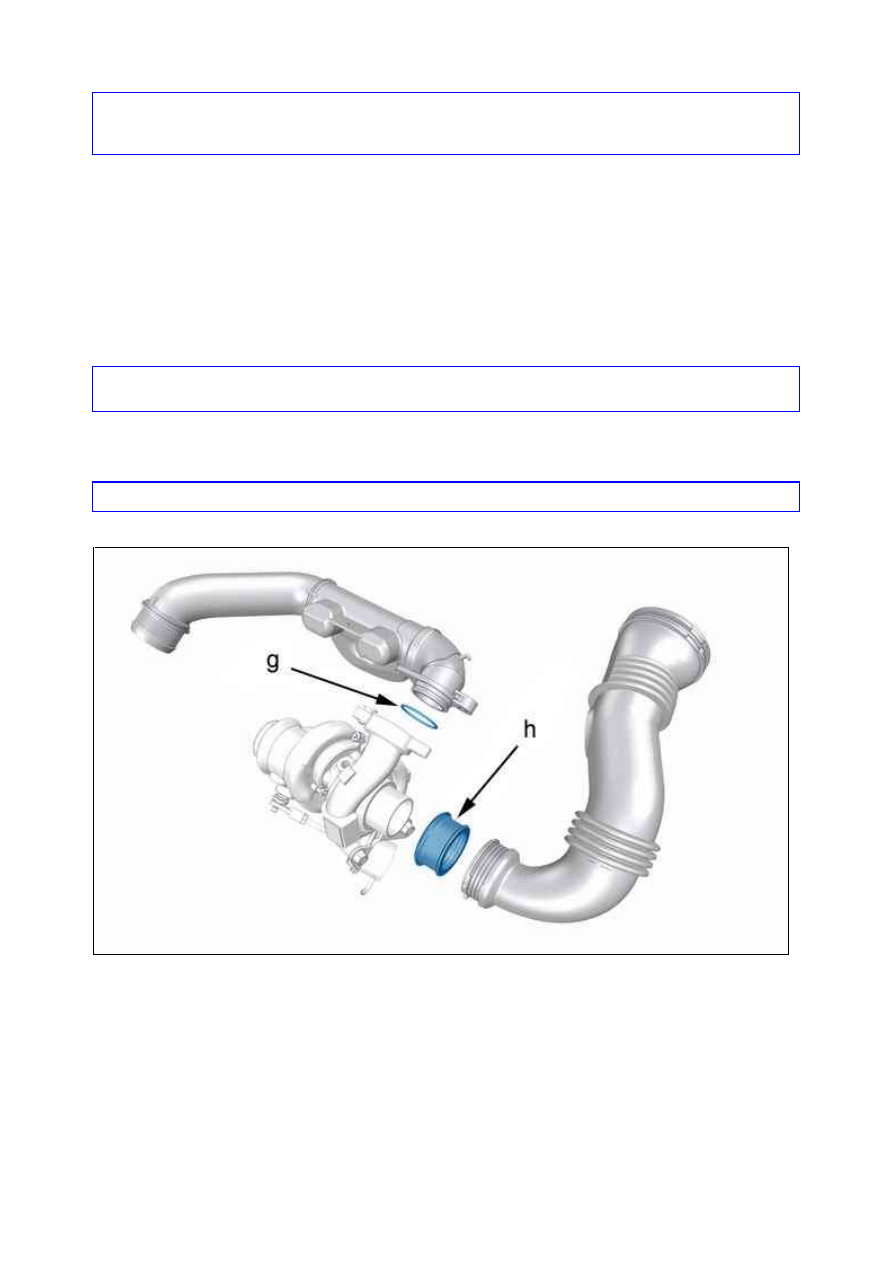

Рисунок : B1HM0ZTD

Установить одну из четырех шпилек (38).
Слегка сдвинуть :



Трубку возврата масла (37) из турбокомпрессора



Каталитический нейтрализатор (31)

Установите :



Турбокомпрессор (36)



Три остальные шпильки (38)

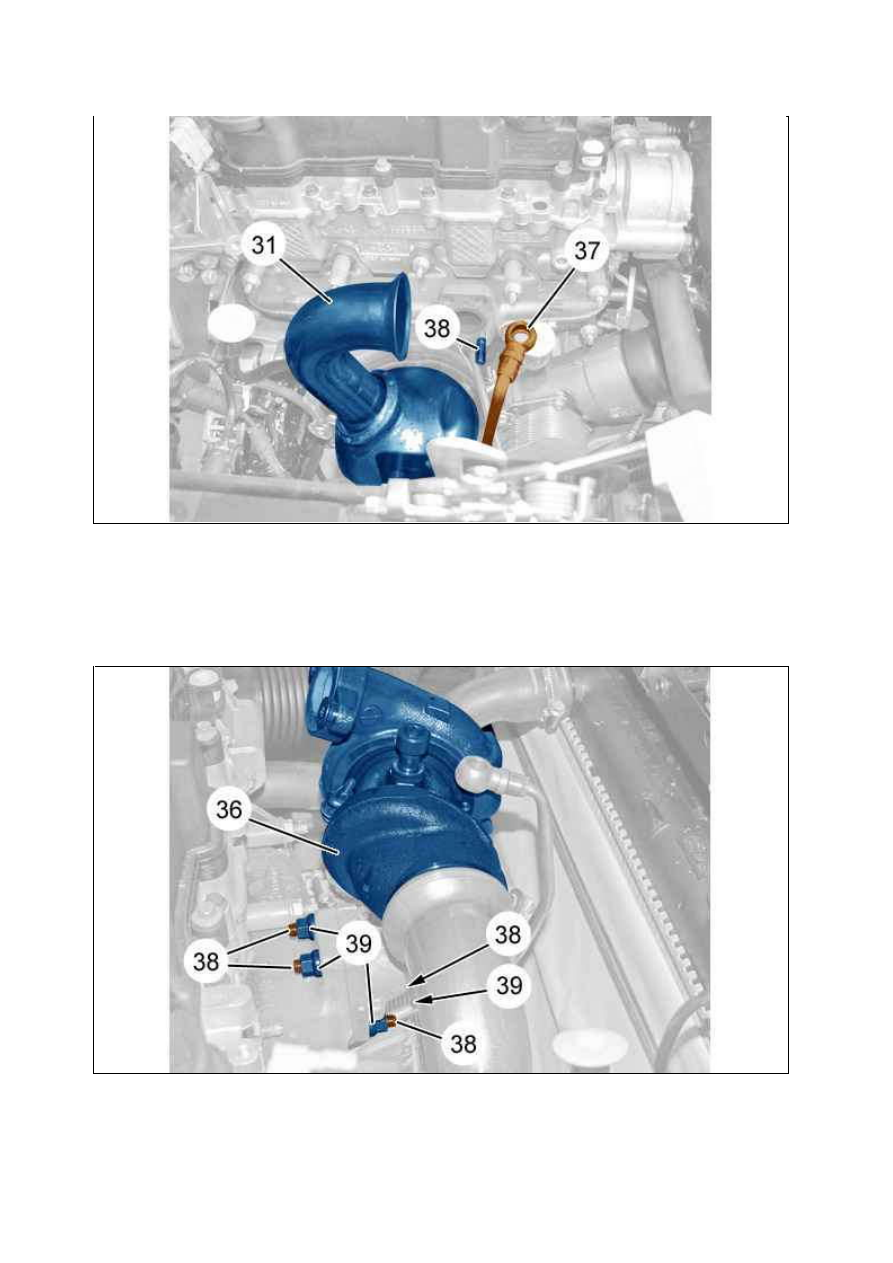

Рисунок : B1HM0TMD

Рисунок : B1HM0TND



Гайки (39) ; Затяните моментом 2,6 ± 0,6 дН.м

Присоедините :



Трубопровод возврата масла (34) ( в "e")



Трубку разрежения (35) ( в "d")

Затянуть хомут (33).

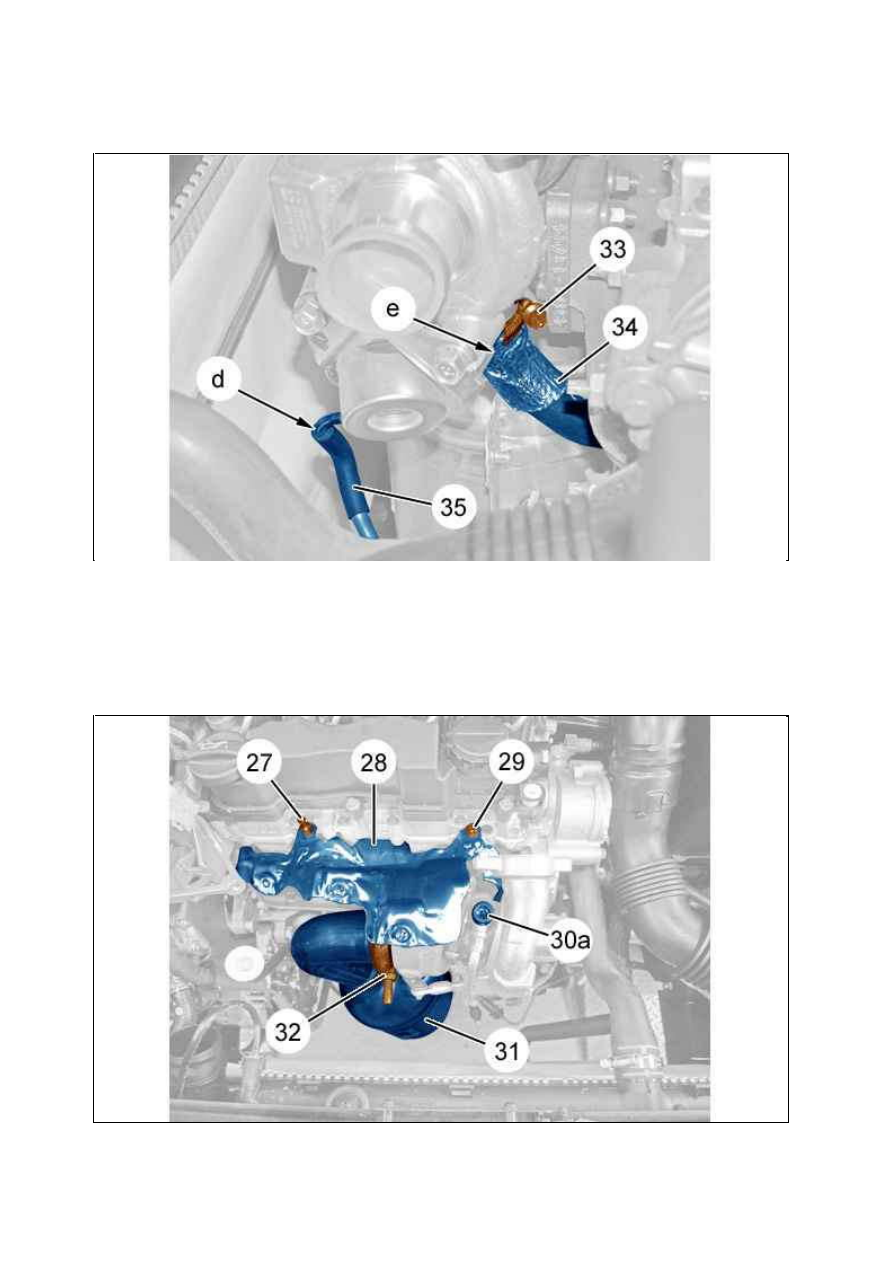

Рисунок : B1HM0ZSD

Рисунок : B1HM0ZYD

Присоедините : Хомут (32).
Установите :



Тепловой экран (28)



Болт (27) ; Затяните моментом 0,7 ± 0,1 дН.м



Болт (29) ; Затяните моментом 0,7 ± 0,1 дН.м



Полый болт (30a) с новыми уплотнителями

Вновь затянуть :



Фланец крепления каталитического нейтрализатора (31)



Хомут (32) моментом 2,5 ± 0,3 дН.м

Метод затяжки верхнего соединительного элемента трубки :



Установите вертикально штифт диаметром "A" = 20,5 мм ; Как показано выше



Затяните верхний болт (30a) моментом 3 ± 0,5 дН.м, удерживая трубку с помощью штифта

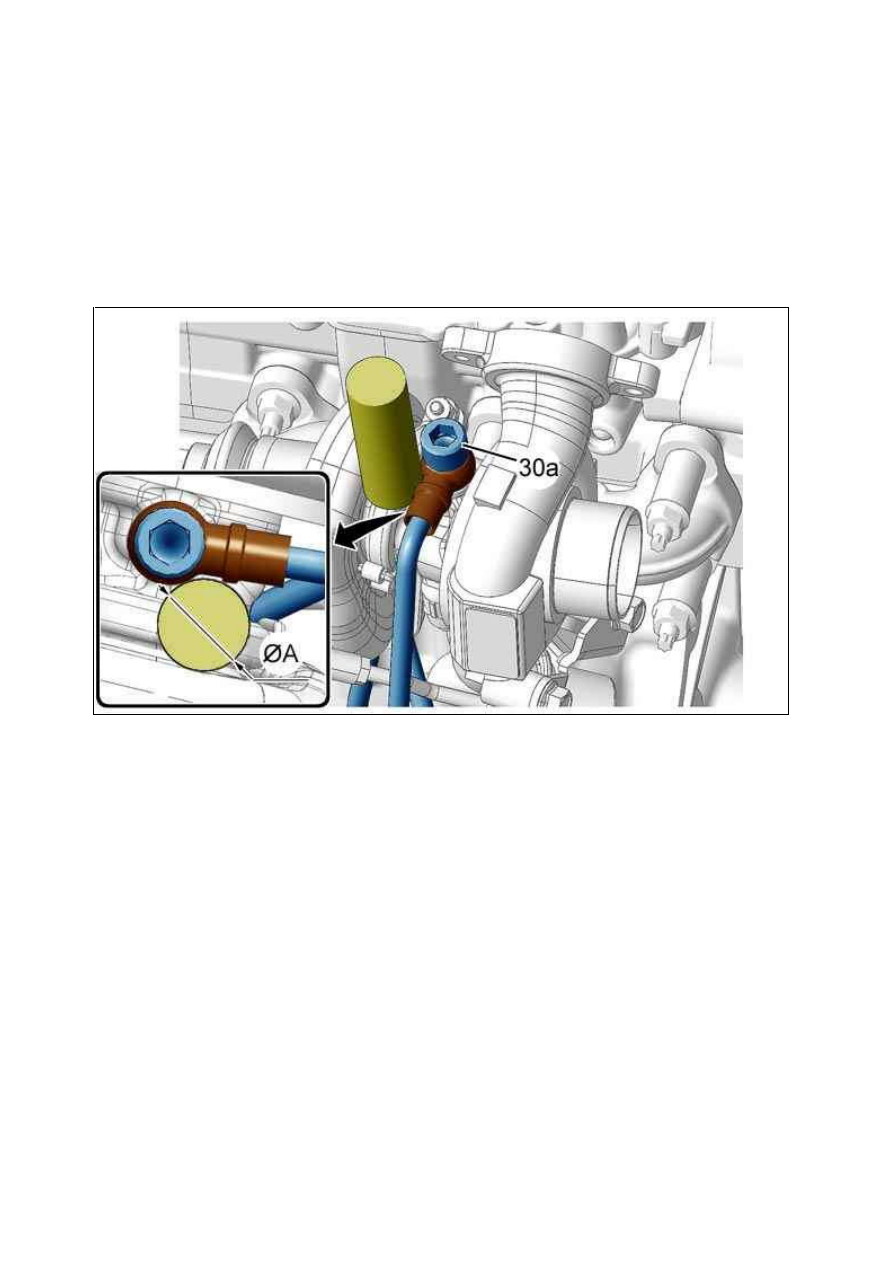

Рисунок : B1HM0ZUD
