Peugeot Partner (B9). Руководство - часть 64

Ослабьте хомуты (16), (20).
Снимите :



Болт (17)



Болт (18)



Воздуховод (21)



Глушитель шума турбокомпрессора (19)

ПРИМ ЕЧАНИЕ :  Снимите  глушитель  шума  турбокомпрессора,  повернув  его  относительно  оси
коллектора турбокомпрессора.

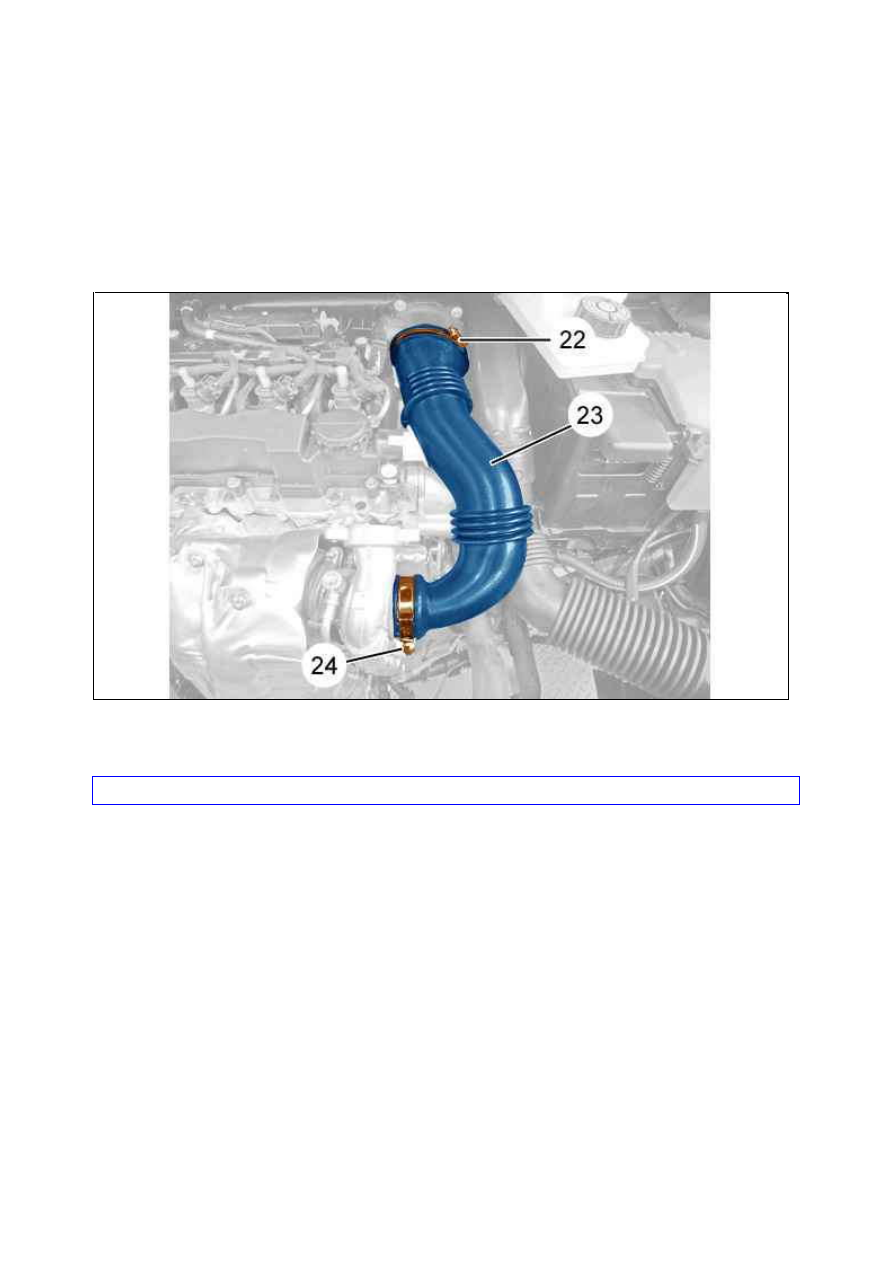

Ослабьте хомуты (22), (24).
Снять воздуховод (23).

ВНИМ АНИЕ : Заглушите отверстия на входе и выходе турбокомпрессора.

Рисунок : B1HM0TGD

ВНИМ АНИЕ : Защитите радиатор системы охлаждения двигателя ; При помощи картона.

Снимите :



болтов (25)



Тепловой экран (26)

Снимите :



Болт (27)

Рисунок : B1HM0THD

Рисунок : B1HM0ZYD



Болт (29)



Тепловой экран (28)



Болт с полой головкой (30a)

Отсоедините : Хомут (32).
Ослабьте : Фланец крепления каталитического нейтрализатора (31).

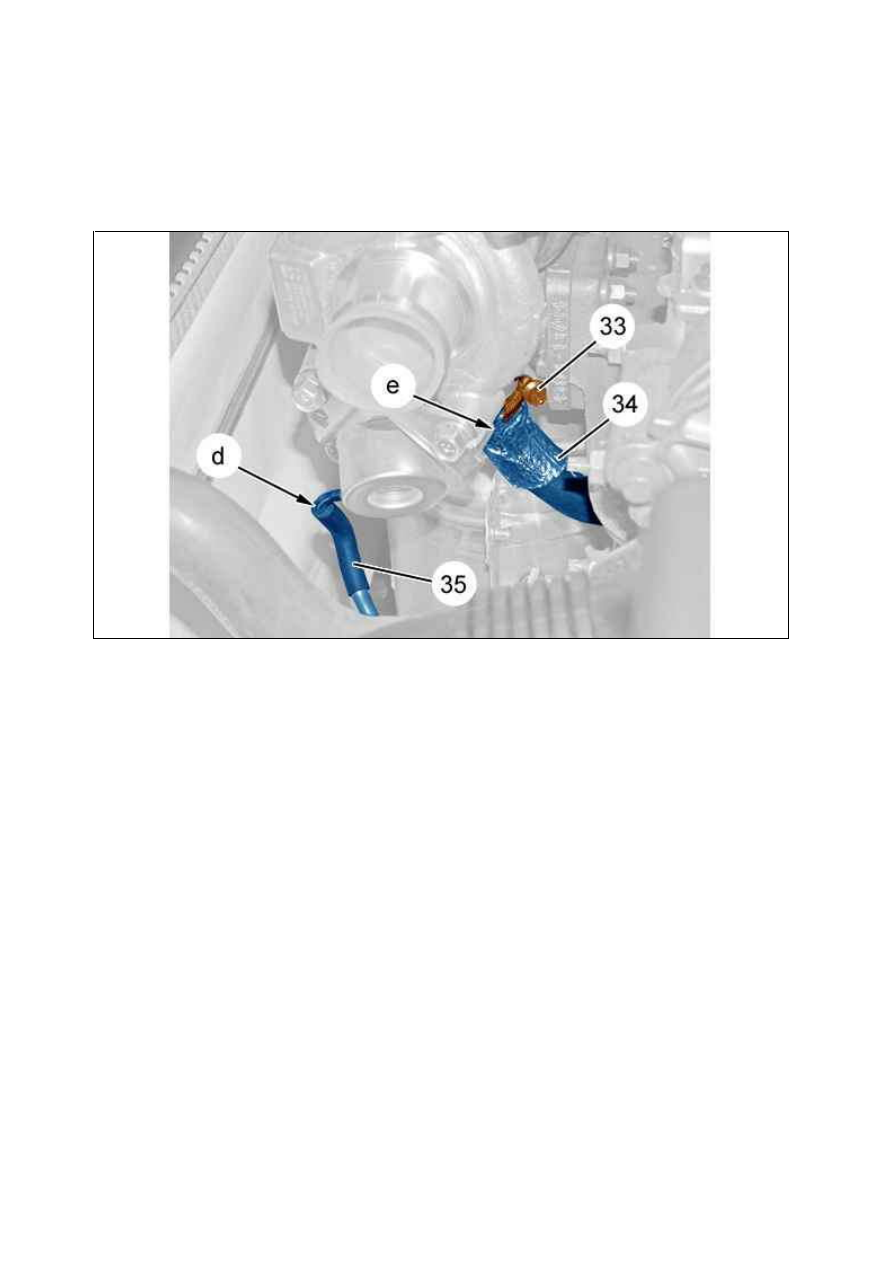

Ослабьте хомут (33).
Отсоедините :



Трубопровод возврата масла (34) ( в "e")



Трубку разрежения (35) ( в "d")

Рисунок : B1HM0ZSD

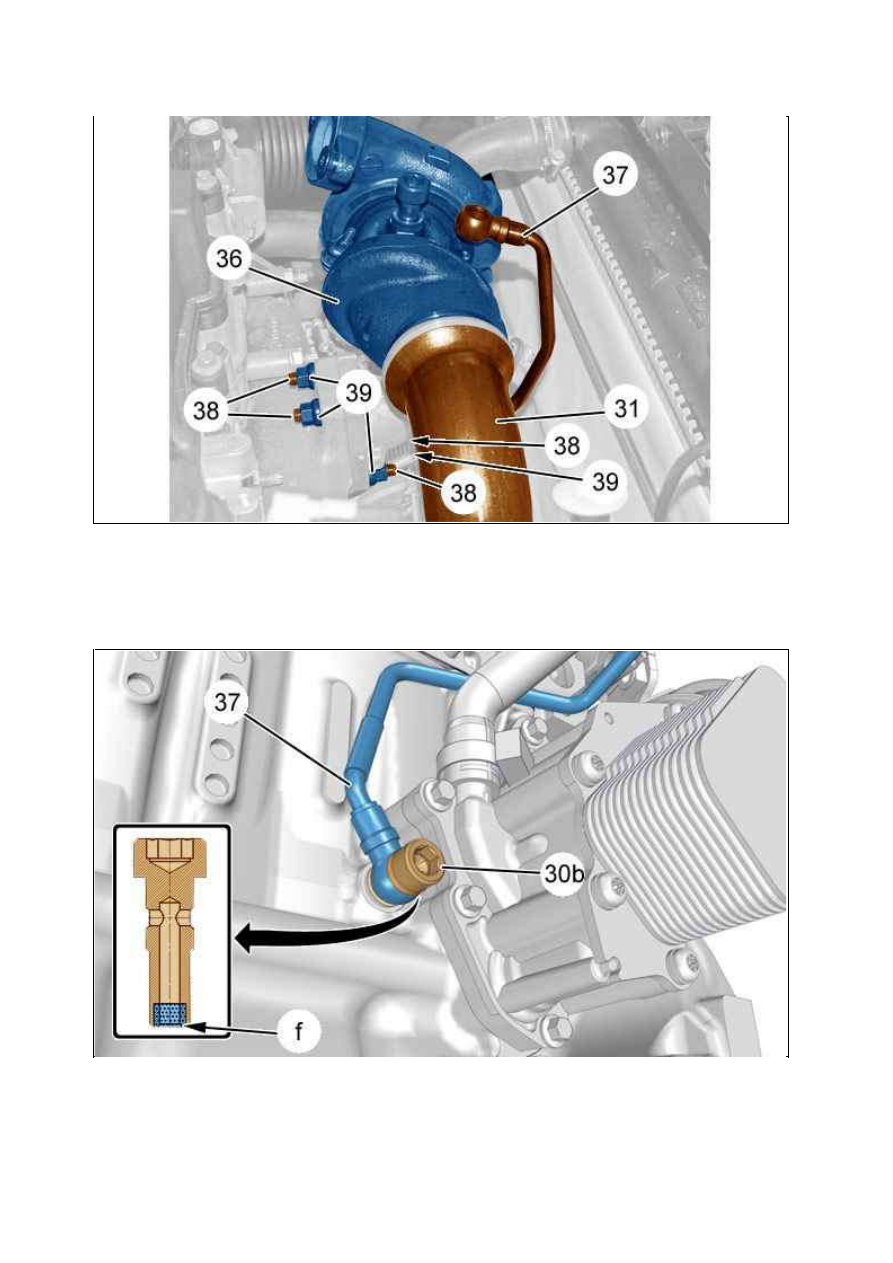

Снимите :



Гайки (39)



шпилек (38)

ПРИМ ЕЧАНИЕ : Проверьте наличие сетки в зоне "f" на болте (30b). Снимите (При необходимости) ; С
помощью отверток.

Снимите :

Рисунок : B1HM0TLD

Рисунок : B1FM03FD
