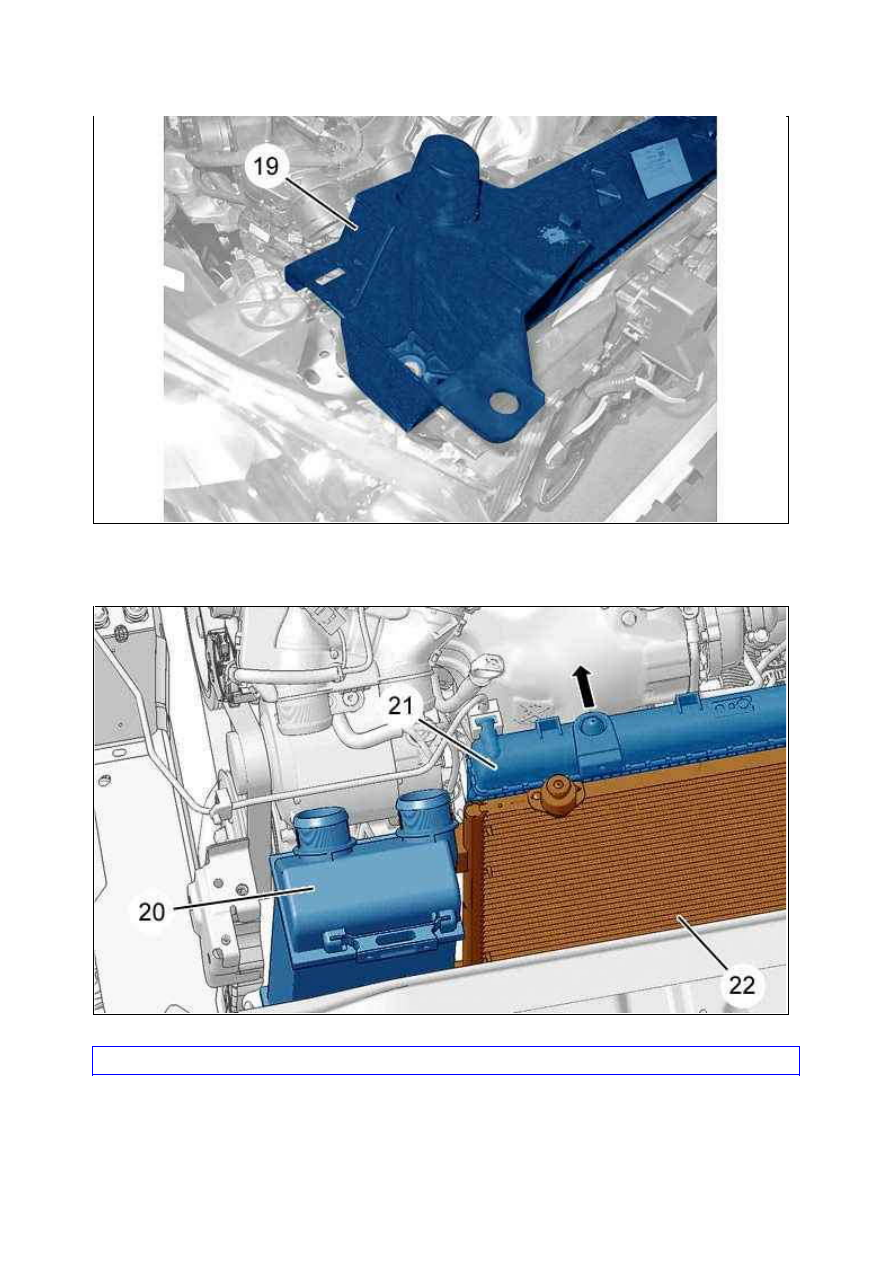

Приподнимите ­ Сдвинуть кассету системы охлаждения (19) в сторону передней части автомобиля.

ВНИМ АНИЕ : Защитите радиатор охлаждения двигателя (21), чтобы избежать повреждения лопаток .

Слегка наклоните узел радиатора системы охлаждения (21) и конденсатора кондиционера (22) (Соблюдая
осторожность ; Как показано стрелкой ).
Извлечь через верх охладитель воздуха турбонаддува (20) (Соблюдая осторожность).

Рисунок : B1GM0A6D

Рисунок : B1GM0A7D

2. У становка

2.1. Автомобиль без кондиционера

Поднимите автомобиль.

ВНИМ АНИЕ : Проверить наличие резиновых центровочных элементов .

Refit turbocharger air cooler (8) into the rubber centring slots .
Установить защитный щиток под двигателем .
Опустить автомобиль.
Установите :



болтов (7)



Воздушные трубопроводы (2), (4)

Затяните хомуты (1), (3), (5), (6).

2.2. Автомобиль с кондиционером

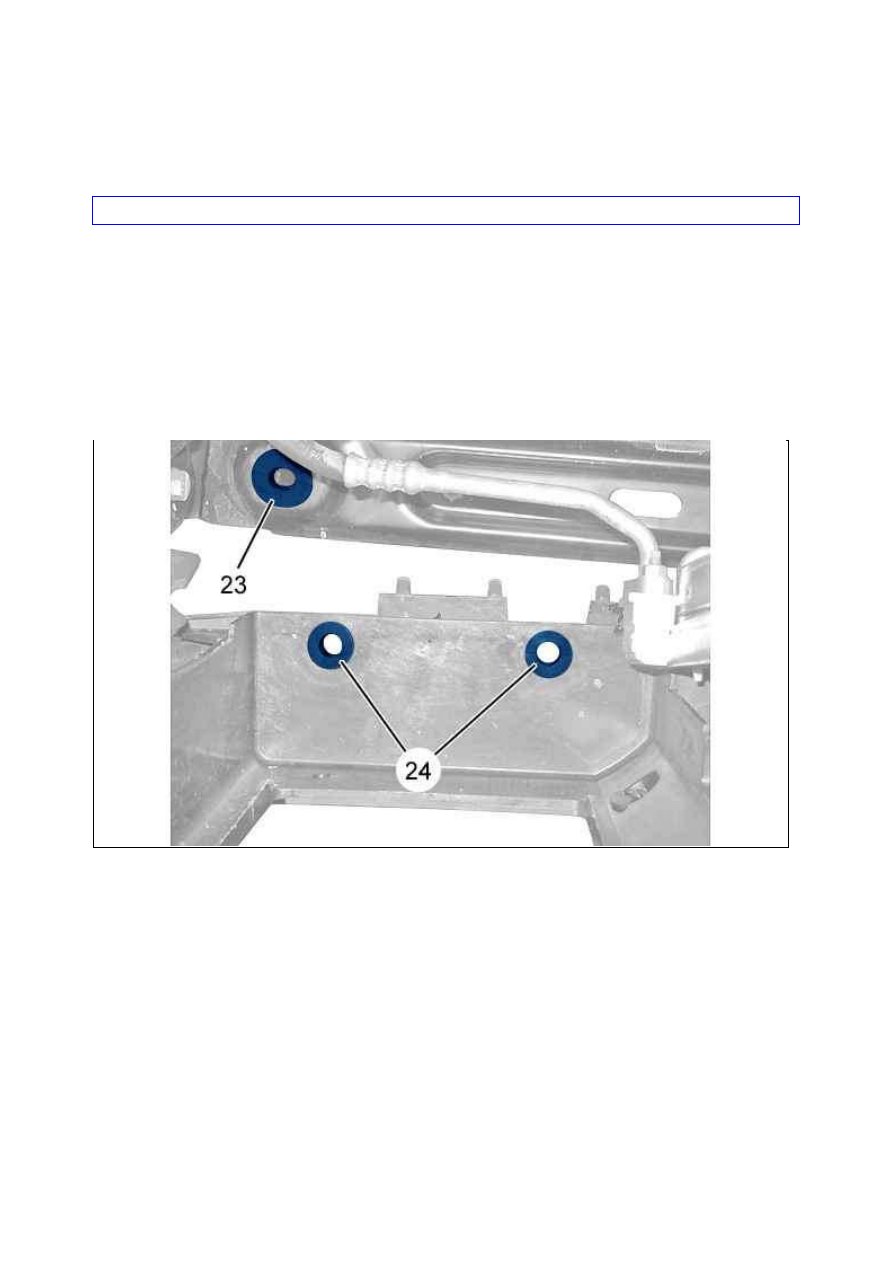

Проверить наличие резиновых центровочных элементов (24), (23) (правый и левый).
Refit turbocharger air cooler (20) into the rubber centring slots (24).
Установить на место болтов (17).
Установить кассету системы охлаждения (19) в свои резиновые направляющие элементы (23) (правый и
левый).
Установите крепежные болты (18).
Reposition engine cooling radiator (21) and aircon condenser (22) assembly.
Установите :



болтов (16)



Воздушные трубопроводы (11), (13)

Снова затянуть хомуты (10), (12), (14), (15).
Подсоединить дегазационную трубку радиатора  (в "a") (при необходимости).
Установите на место передний бампер (9).

2.3. Общие операции

Рисунок : B1GM0A8D

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Установите декоративную крышку двигателя .

СНЯТИЕ ­ У СТАНОВК А : ТУ РБОК ОМ ПРЕССОР

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отсоединить аккумуляторную батарею .
Снять декоративную крышку двигателя .

1.1. Двигателя DV6TED4

Слейте жидкость из системы охлаждения двигателя.

ВНИМ АНИЕ : Защитить ребра радиатора системы охлаждения от повреждений.

ВНИМ АНИЕ : Заглушите отверстия на входе и выходе турбокомпрессора.

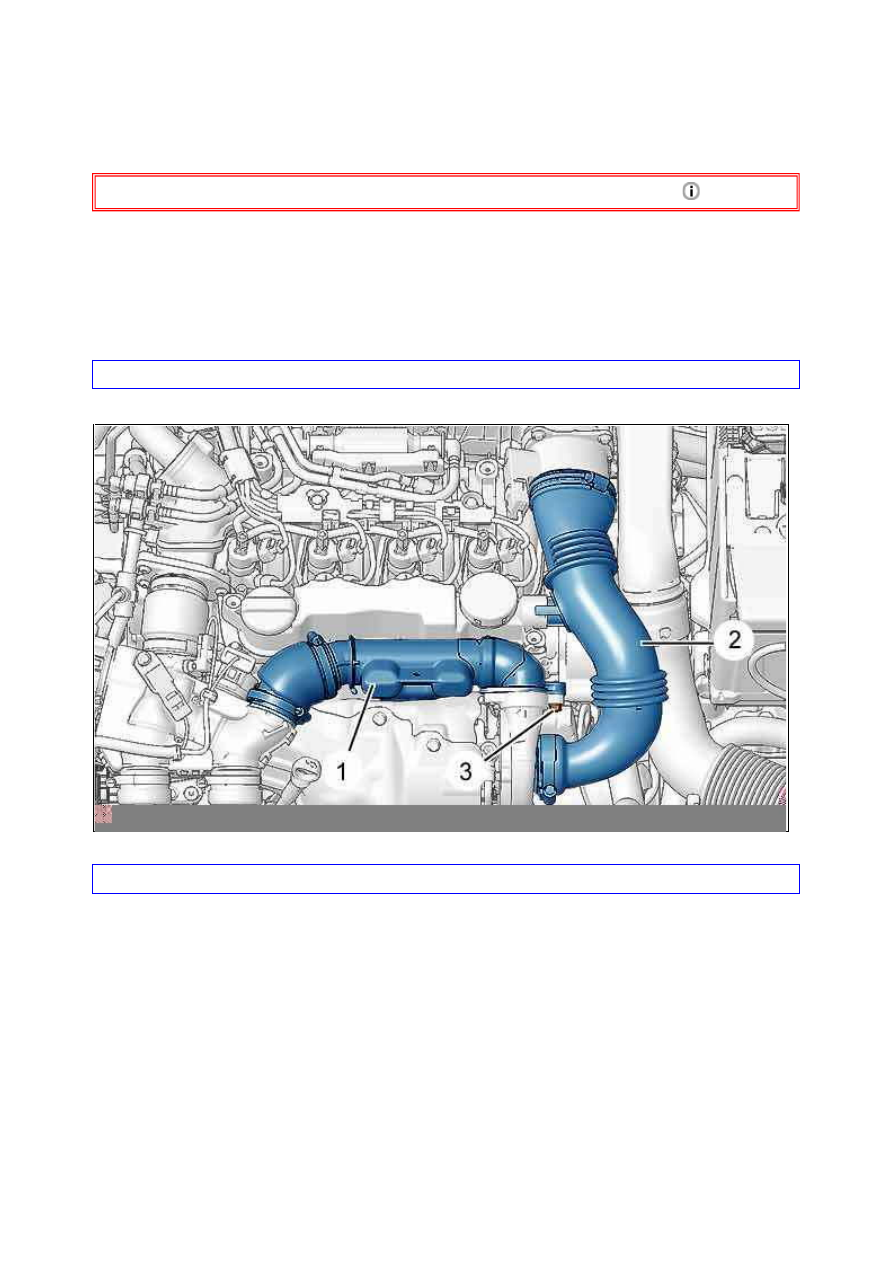

Снимите :



Воздуховод (2)



Болт (3)



Глушитель шума турбокомпрессора (1)

ПРИМ ЕЧАНИЕ :  Снимите  глушитель  шума  турбокомпрессора,  повернув  его  относительно  оси
коллектора турбокомпрессора.

Рисунок : B1BPS7WD
