Peugeot Partner (B9). Руководство - часть 61

СНЯТИЕ ­ У СТАНОВК А : ОХЛАДИТЕЛЬ ВОЗДУ ХА ТУ РБОНАДДУ ВА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

1.1. Предварительные операции

Отсоединить аккумуляторную батарею .
Снять декоративную крышку двигателя .

1.2. Автомобиль без кондиционера

Установить автомобиль на подъемник.

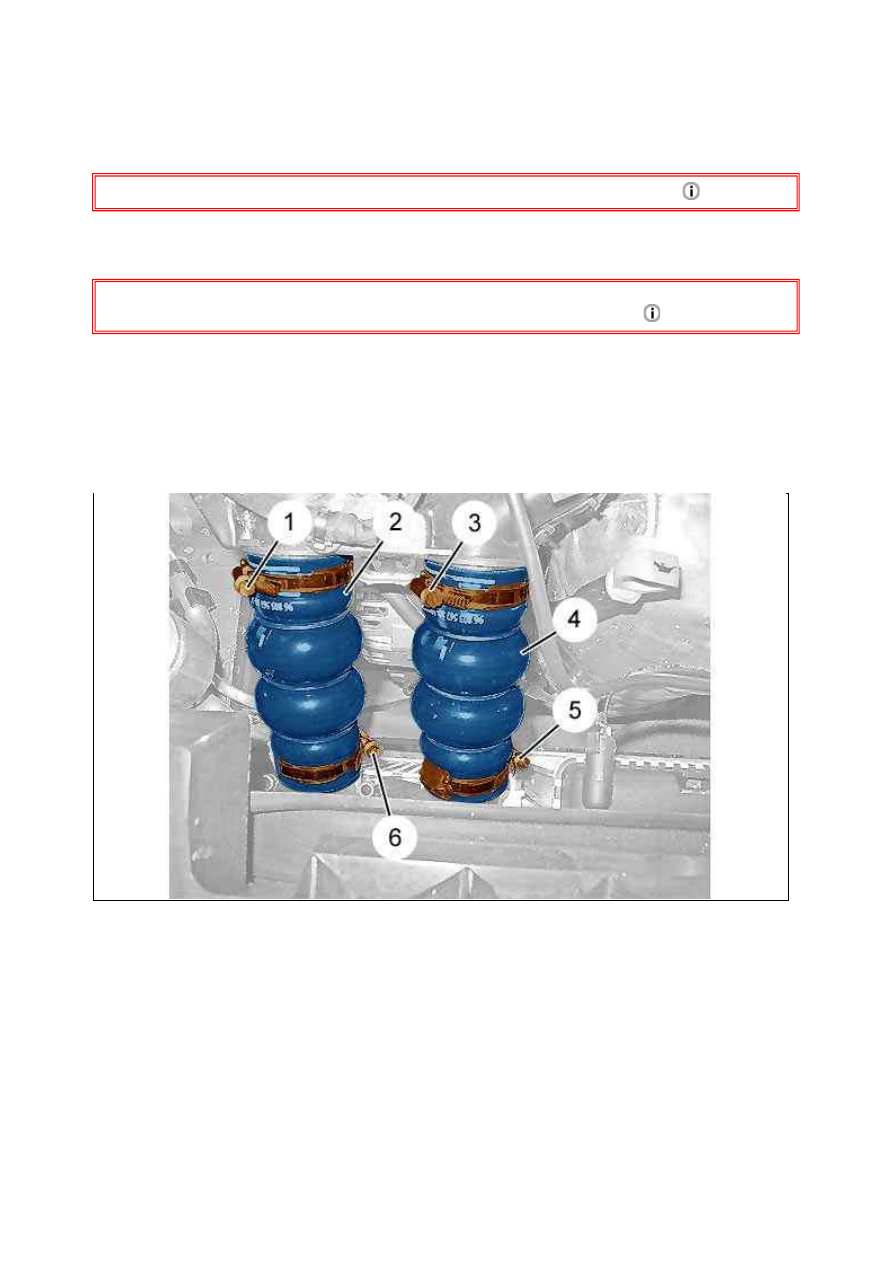

Ослабьте хомуты (1), (3), (5), (6).
Снимите :



Воздуховод (2)



Воздуховод (4)

Рисунок : B1HM0SCD

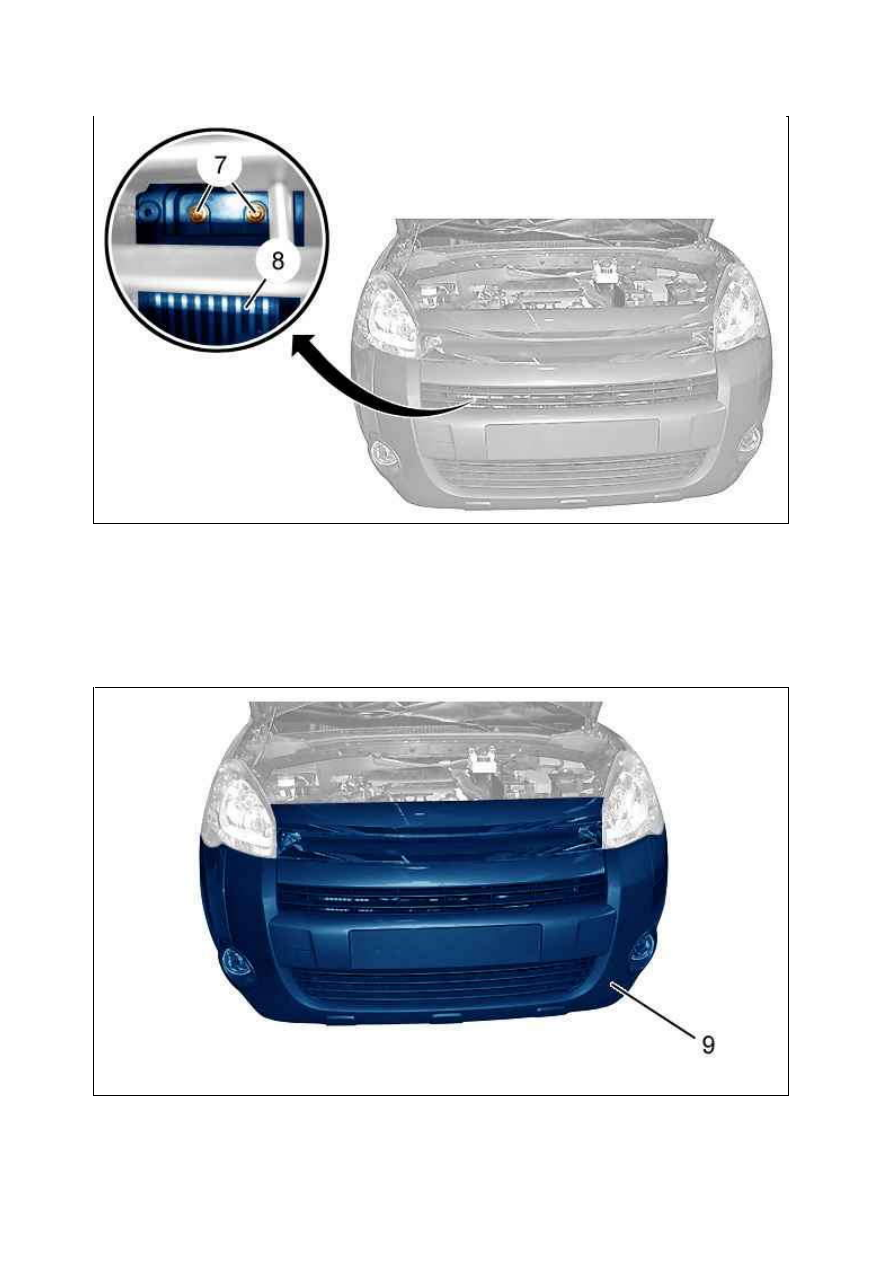

Отвернуть болты (7) ; Через щели переднего бампера.
Поднимите автомобиль.
Снять защиту двигателя .
Приподнять и снять : Охладитель наддувочного воздуха (8) (Снизу автомобиля).

1.3. Автомобиль с кондиционером

Снять передний бампер (9).

Рисунок : C4AM0RAD

Рисунок : C4AM0RBD

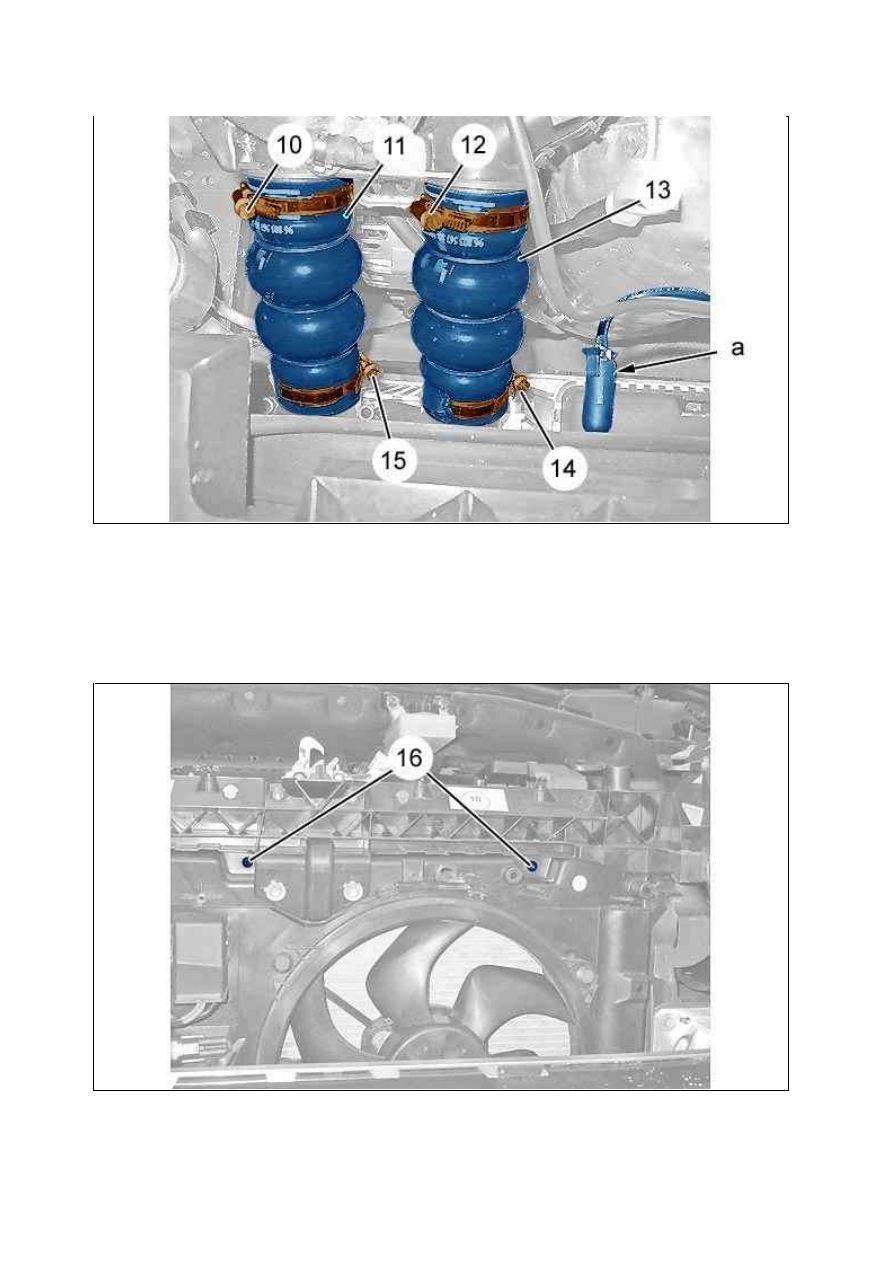

Ослабьте хомуты (10), (12), (14), (15).
Отсоединить дегазационную трубку от радиатора  (в "a") (при необходимости).
Снимите :



Воздуховод (11)



Воздуховод (13)

Отвернуть болты (16).

Рисунок : B1HG1VKD

Рисунок : B1GM0A3D

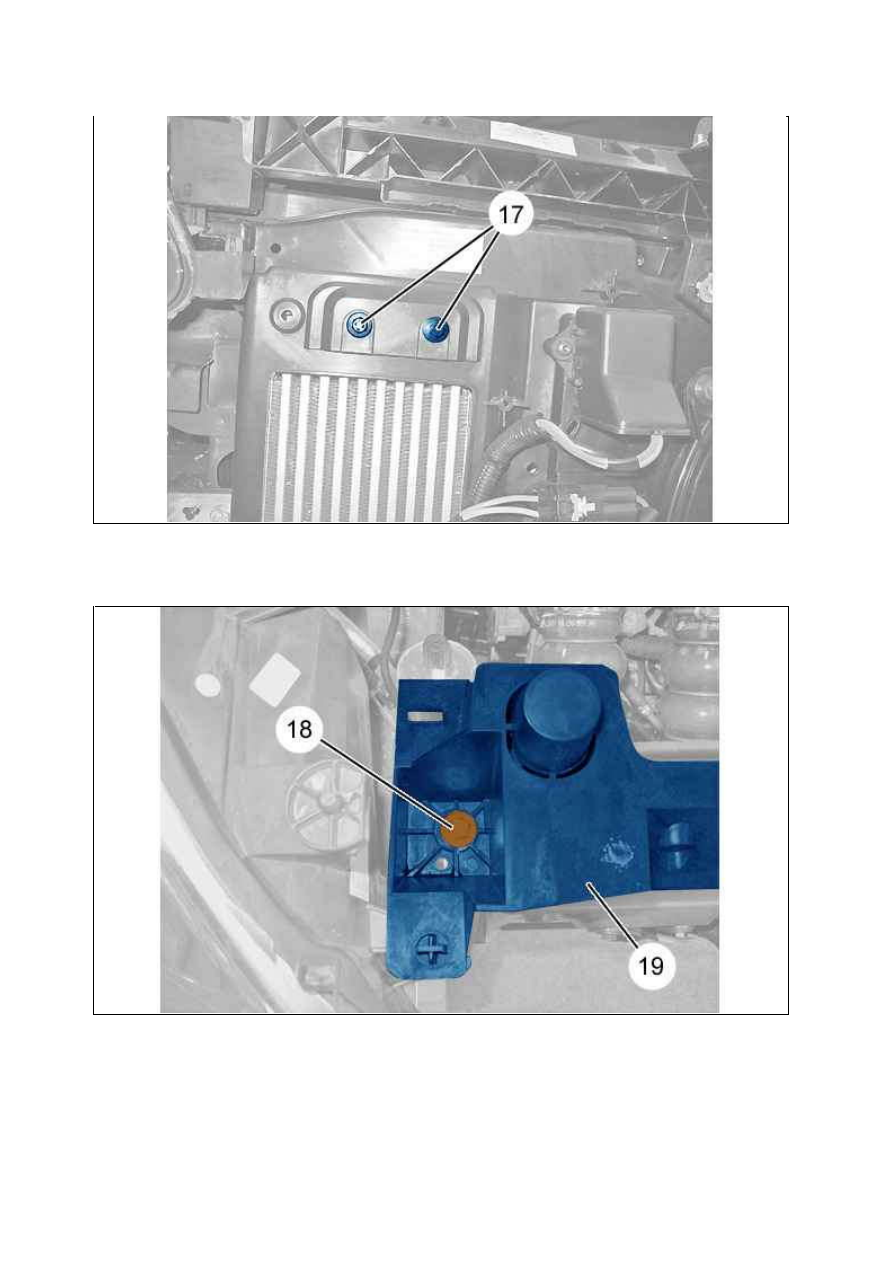

Отвернуть болты (17).

Снимите болта крепления (18) кассеты охлаждения (19).
Действуйте таким же образом с другой стороны.

Рисунок : B1GM0A4D

Рисунок : B1GM0A5D
