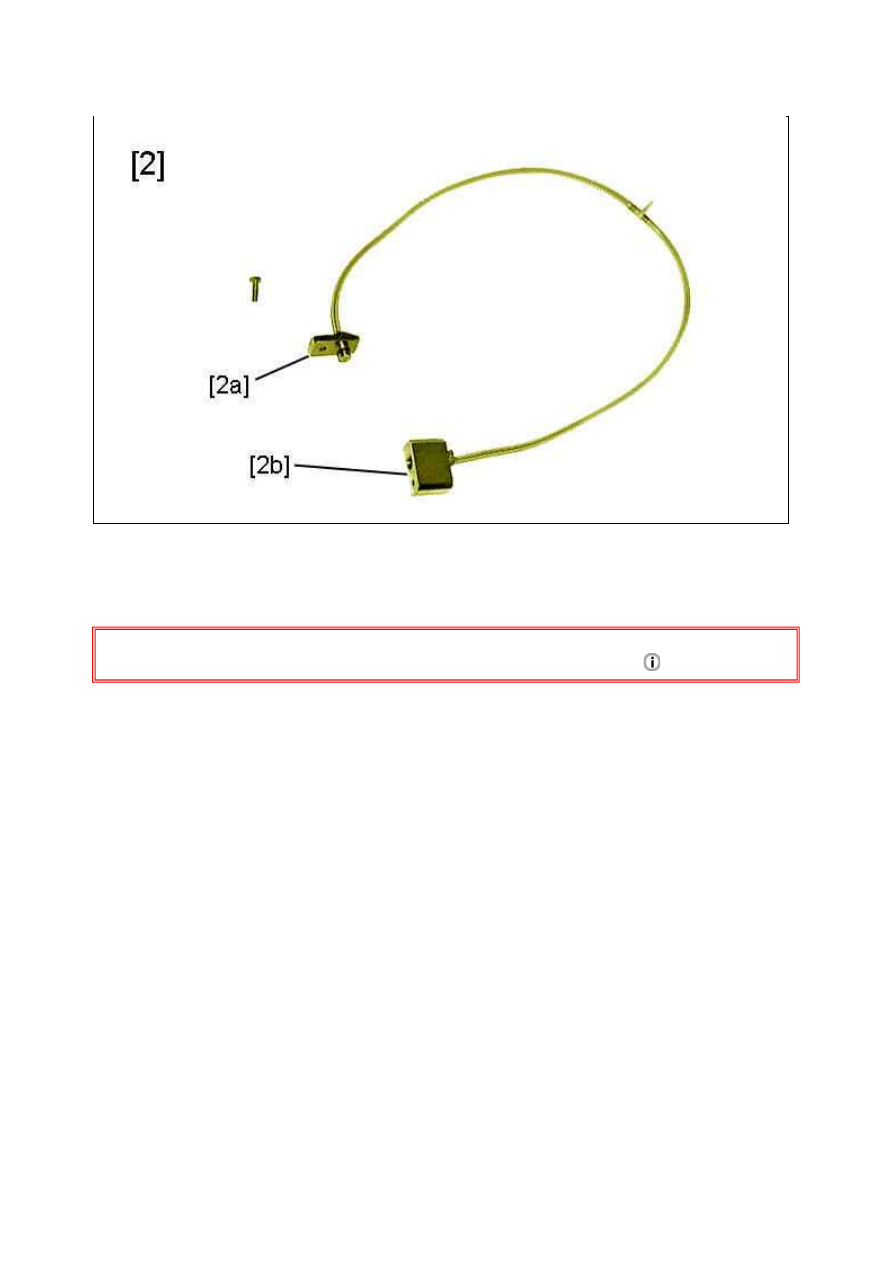

[2] Прибор для контроля давления­разрежения впускного воздуха (­).0171.G2.

2. Проверка

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

2.1. Блок двойного дозирования воздуха на впуске (Автомобиль с фильтром твердых
частиц)

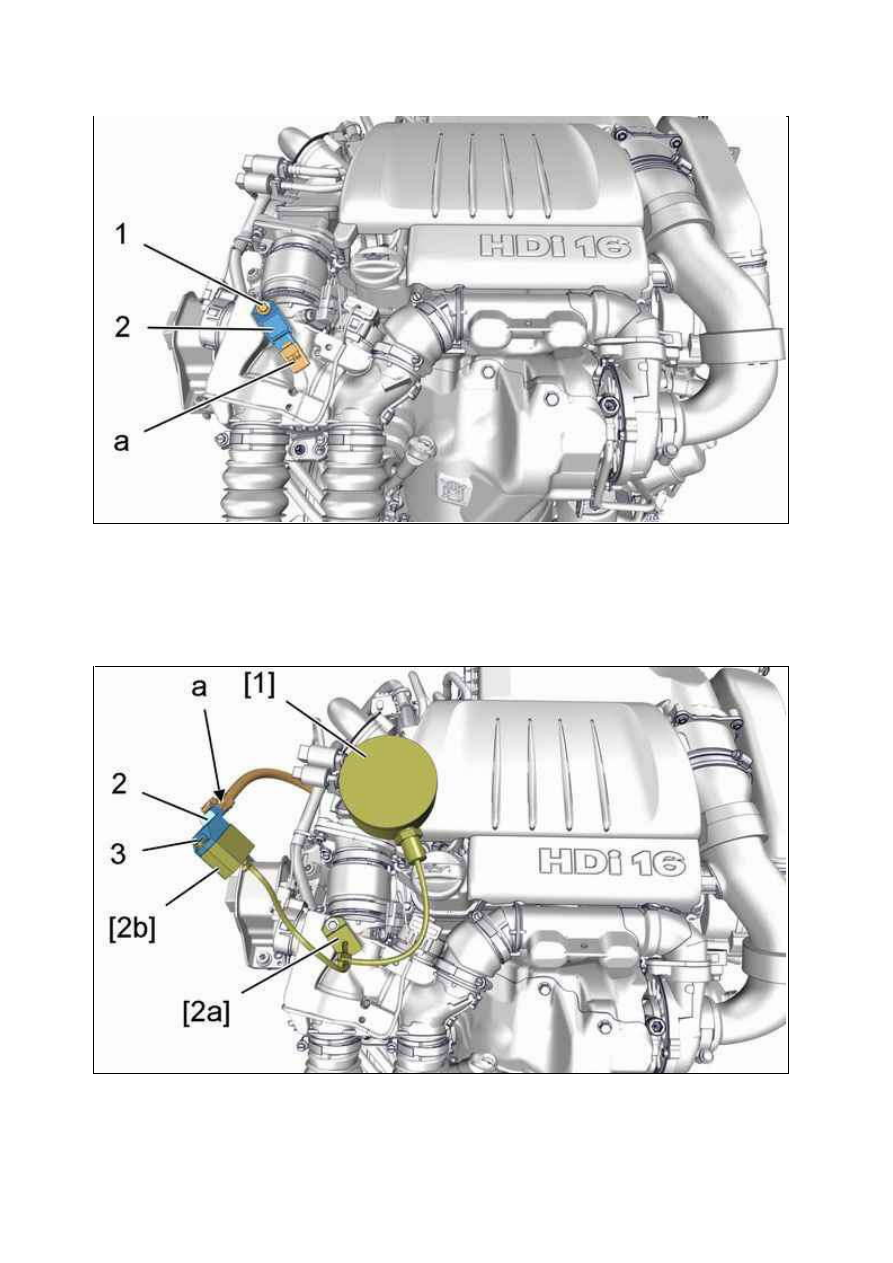

Рисунок : E5AP324D

Отсоедините разъем  (в "a") (при необходимости).
Снимите :



Болт (1)



Датчик давления наддувочного воздуха (2)

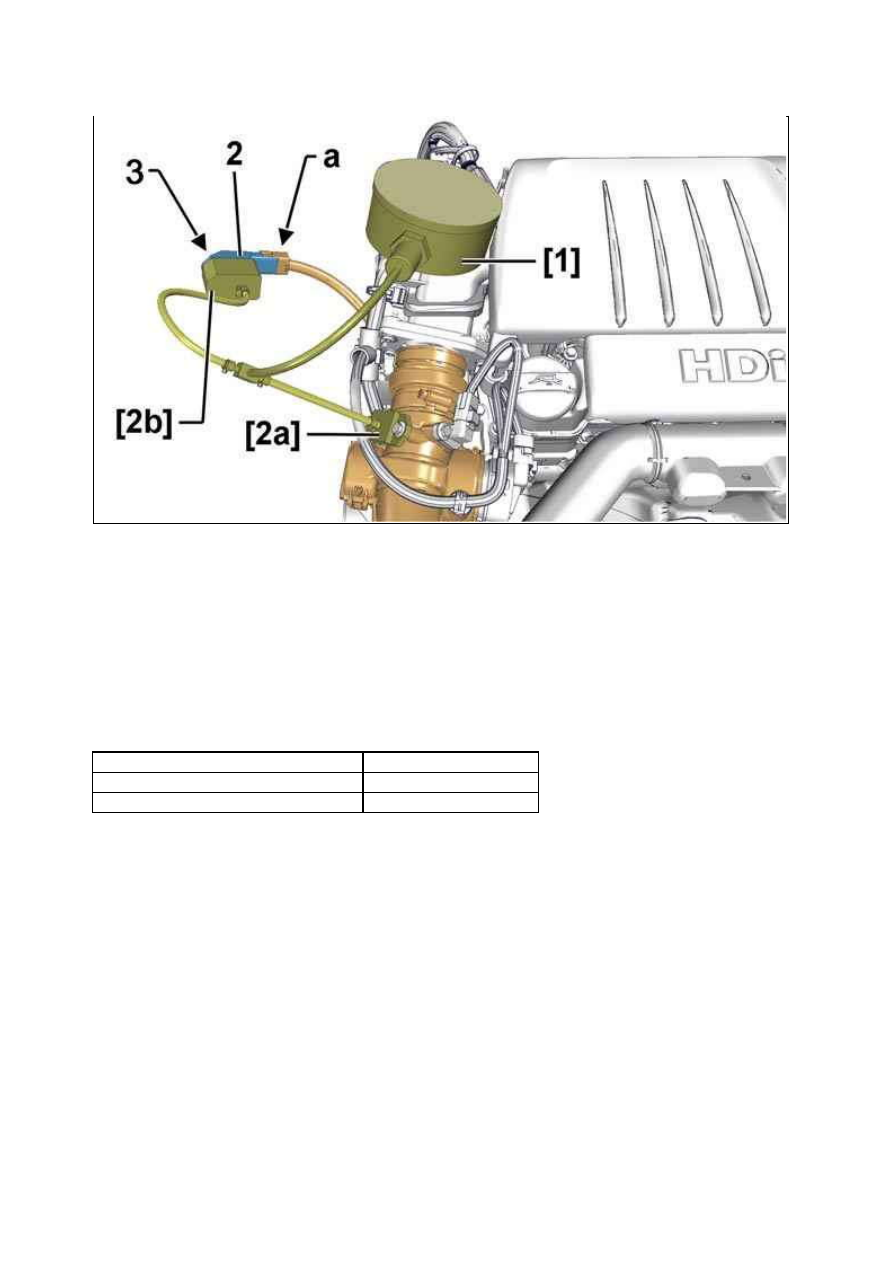

Присоедините :



Приспособление [2a]на место датчика давления наддувочного воздуха (2) ; Затянуть болт (1)



Датчик давления наддувочного воздуха (2) к приспособлению [2b] ; Затянуть болт (3)

Рисунок : B1BM06ED

Рисунок : B1BM06FD



Приспособление [1] на приспособление [2]

Подсоедините разъем  (в "a").

2.2. Блок дозатора воздуха (Автомобиль без сажевого фильтра)

Отсоедините разъем  (в "a") (при необходимости).
Снимите :



Болт (1)



Датчик давления наддувочного воздуха (2)

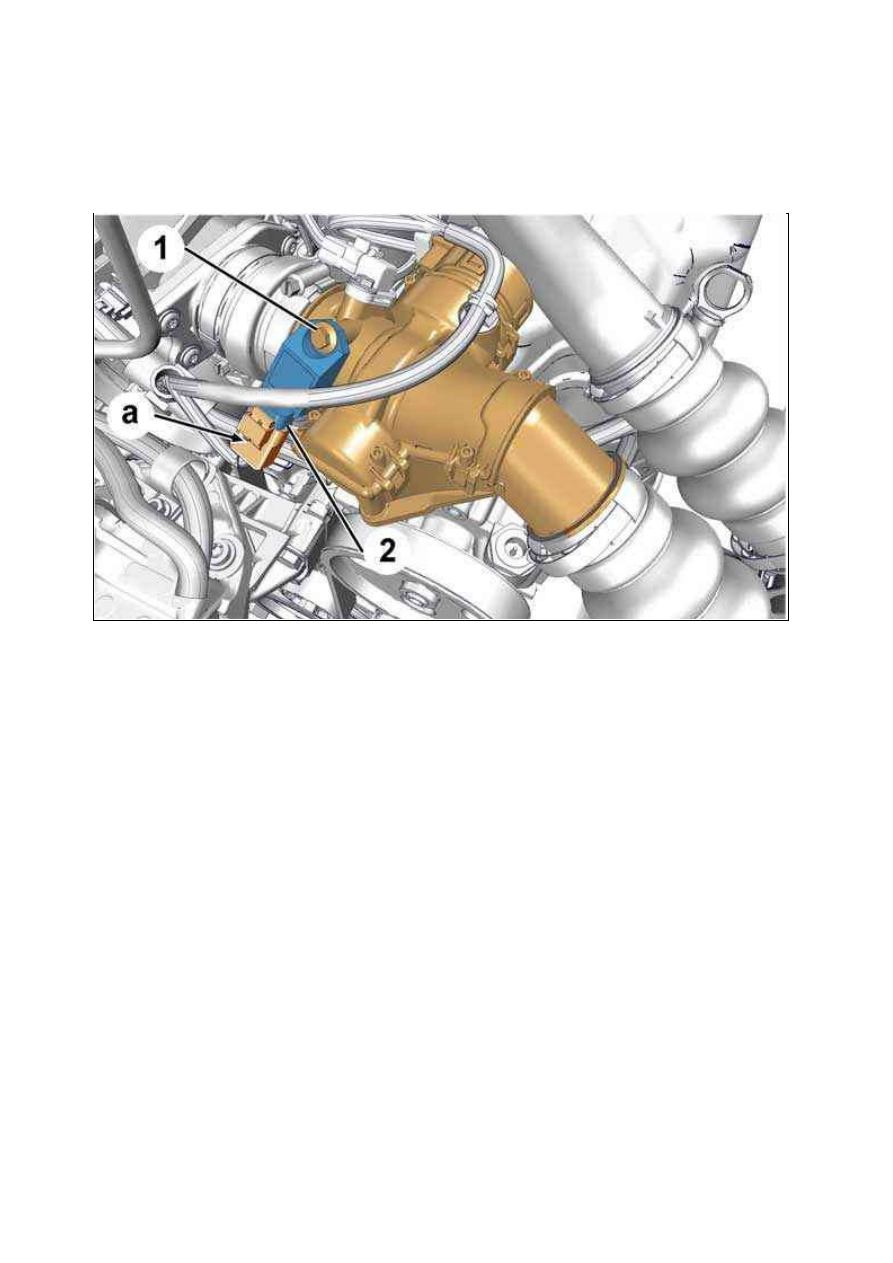

Рисунок : B1HP2XHD

Присоедините :



Приспособление [2a]на место датчика давления наддувочного воздуха (2) ; Затянуть болт (1)



Датчик давления наддувочного воздуха (2) к приспособлению [2b] ; Затянуть болт (3)



Приспособление [1] на приспособление [2]

Подсоедините разъем  (в "a").

2.3. Проверка ­ Общие операции

Соедините диагностический прибор с диагностическим разъемом автомобиля.
Включите диагностический прибор в режим измерения параметров.
Запустите двигатель.

ПРИМ ЕЧАНИЕ : В случае большого различия величин давления, считанных с диагностического прибора
и с манометра, замените датчик наддувочного воздуха.

Если замеренное давление в системе ниже нормированного значения, проверьте следующее :



Воздуховоды на входе и выходе турбокомпрессора



Воздушные трубопроводы на входе и выходе охладителя наддувочного воздуха



Охладителя наддувочного воздуха



Турбокомпрессор

Если замеренное давление в системе (максимум 1 бар) превышает указанное значение, проверить систему
регулировки турбокомпрессора .

Рисунок : B1HP2XJD

Частота вращения двигателя (I б/мин)   Давление наддува ( бар)
2500

0,2 ± 0,1

4000

0,7 ± 0,1
