Peugeot Partner (B9). Руководство - часть 58

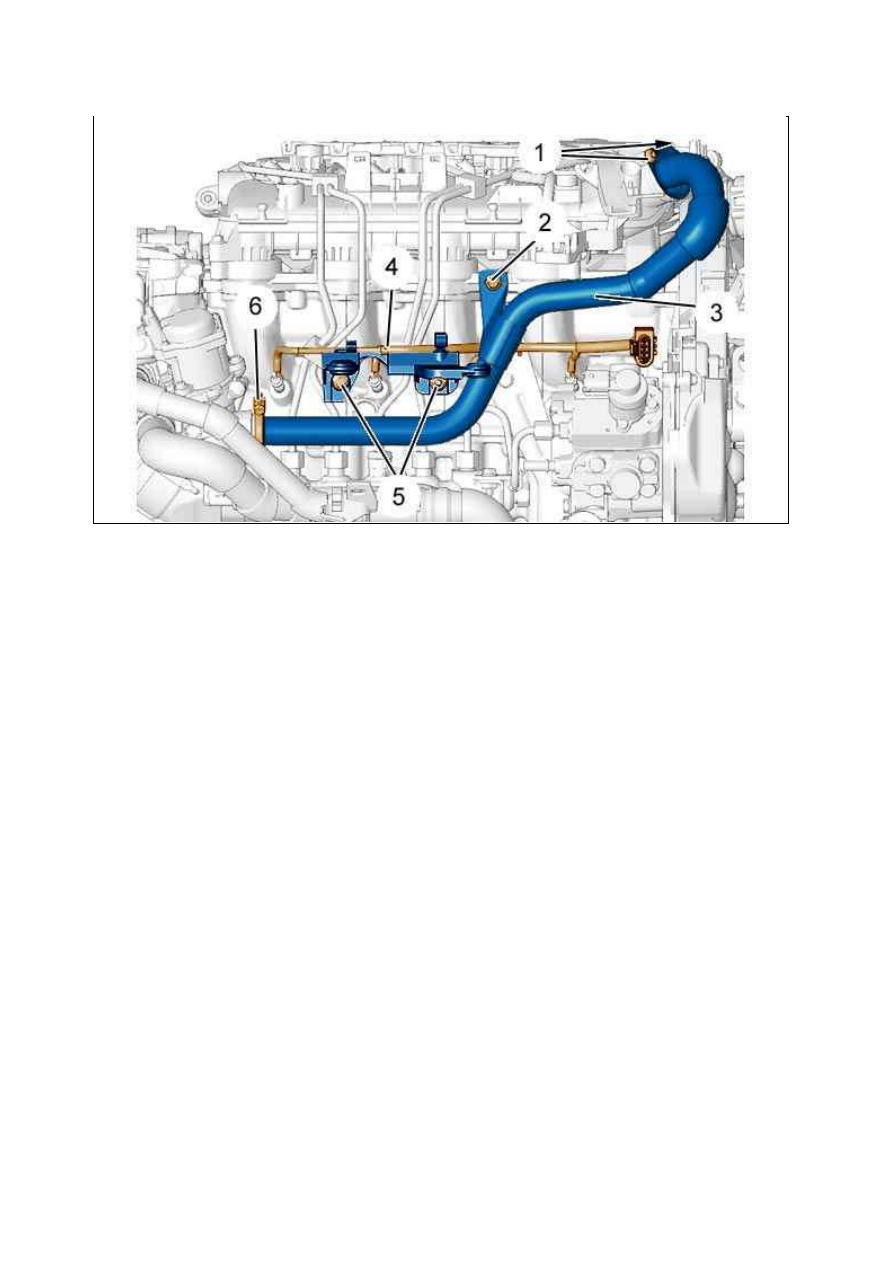

Отодвинуть : Жгут проводов питания свечей предпускового подогрева (4).
Снимите :



2 болтов (1)



Болт (2)



фиксаторов (5)



Опору блока воздушного фильтра



Защелкивающийся хомут (6) ; С помощью приспособления [1]



Трубка рециркуляции отработавших газов (3)

2.2. Версия с теплообменником системы EGR

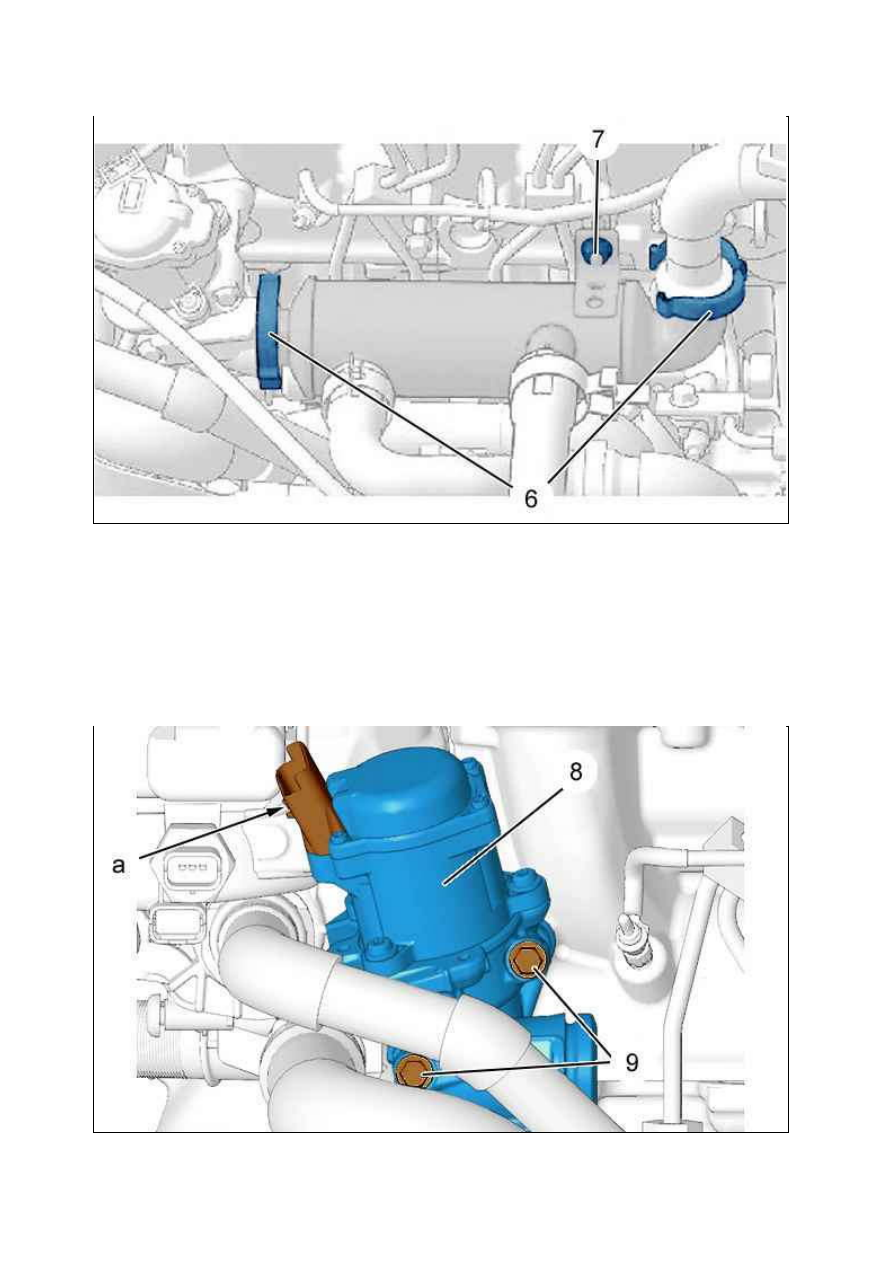

Рисунок : B1BM07ZD

Снимите :



Крепление (7)



Хомуты типа clic (6) ; С помощью приспособления [1]

Отодвинуть : Теплообменник системы рециркуляции отработавших газов (Не открывая контур охлаждения) .
Снимите : Опору блока воздушного фильтра .

2.3. Общие операции

Рисунок : B1KM01WD

Рисунок : B1KM01XD

Отсоедините разъем ( в "a").
Снимите :



2 болтов (9)



Электроклапан EGR (8)

3. У становка

3.1. Общие операции

ВНИМ АНИЕ : При установке все снятые уплотнители необходимо заменить на новые.

ВНИМ АНИЕ :  Использовать  хомуты  с  болтами  (Относится  к  сервисному  обслуживанию).  Убедиться  в
отсутствии посторонних предметов во впускной системе.

Проверить : Ш туцер для подачи воздуха на турбокомпрессор .
Систематически заменять :



Металлическая уплотнительная прокладка



Хомуты типа clic (6)

Установите :



Электроклапан EGR (8)



2 болтов (9) ; Затяните моментом 1 ± 0,1 дН.м

Заново подсоедините разъем  (в "a").

3.2. Версия с теплообменником системы EGR

Установите :



Опору блока воздушного фильтра



Теплообменник системы рециркуляции отработавших газов



Хомуты типа clic (6) (новый)



Крепление (7)

3.3. Версия без теплообменника системы EGR

Установите :



Трубка рециркуляции отработавших газов (3)



Защелкивающийся хомут (6) (новый)



Опору блока воздушного фильтра



фиксаторов (5)



Болт (2)



2 болтов (1)



Жгут проводов питания свечей предпускового подогрева (4)

3.4. Общие операции

Установите :



Опору топливного фильтра ; Затяните моментом 0,8 ± 0,1 дН.м



Топливный фильтр (/)



Верхняя интегрированная система впуска воздуха

Подсоедините обратно аккумуляторную батарею.
Установите декоративную крышку двигателя .

ИДЕНТИФИК АЦИЯ ­ ХАРАК ТЕРИСТИК И : К ОНТУ Р РАЗРЕЖЕНИЯ

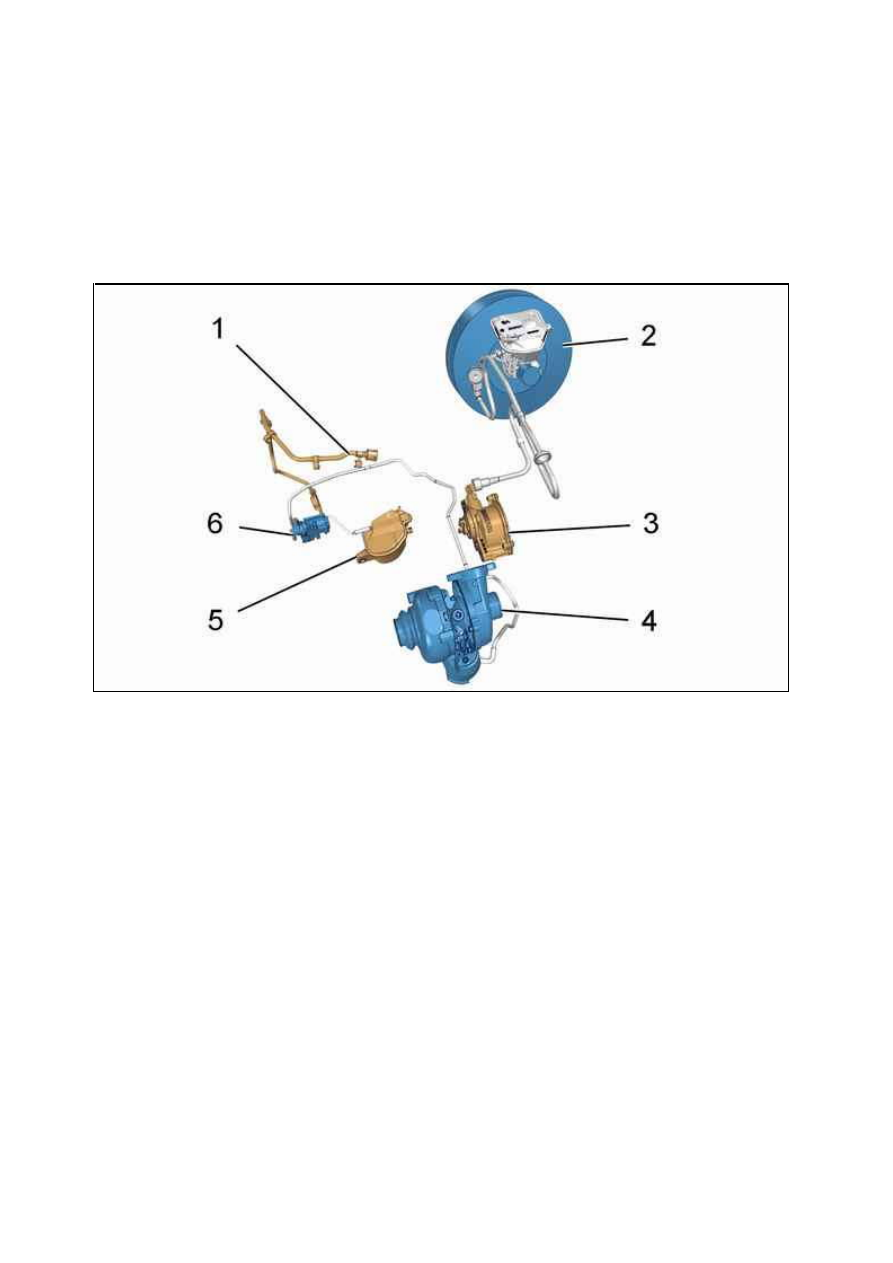

1. Идентификация

1.1. Двигателя dv6ted4

(1) открыть доступ воздуху.
(2) Усилитель тормозной системы.
(3) вакуумный насос.
(4) турбокомпрессор (GARRETT).
(5) Вакуумный бачок.
(6) Электромагнитный клапан регулирования турбокомпрессора .

1.2. Двигатели DV6ATED4 / ATUD4 / BTED4 / BTUD4

Рисунок : B1BM0JUD
