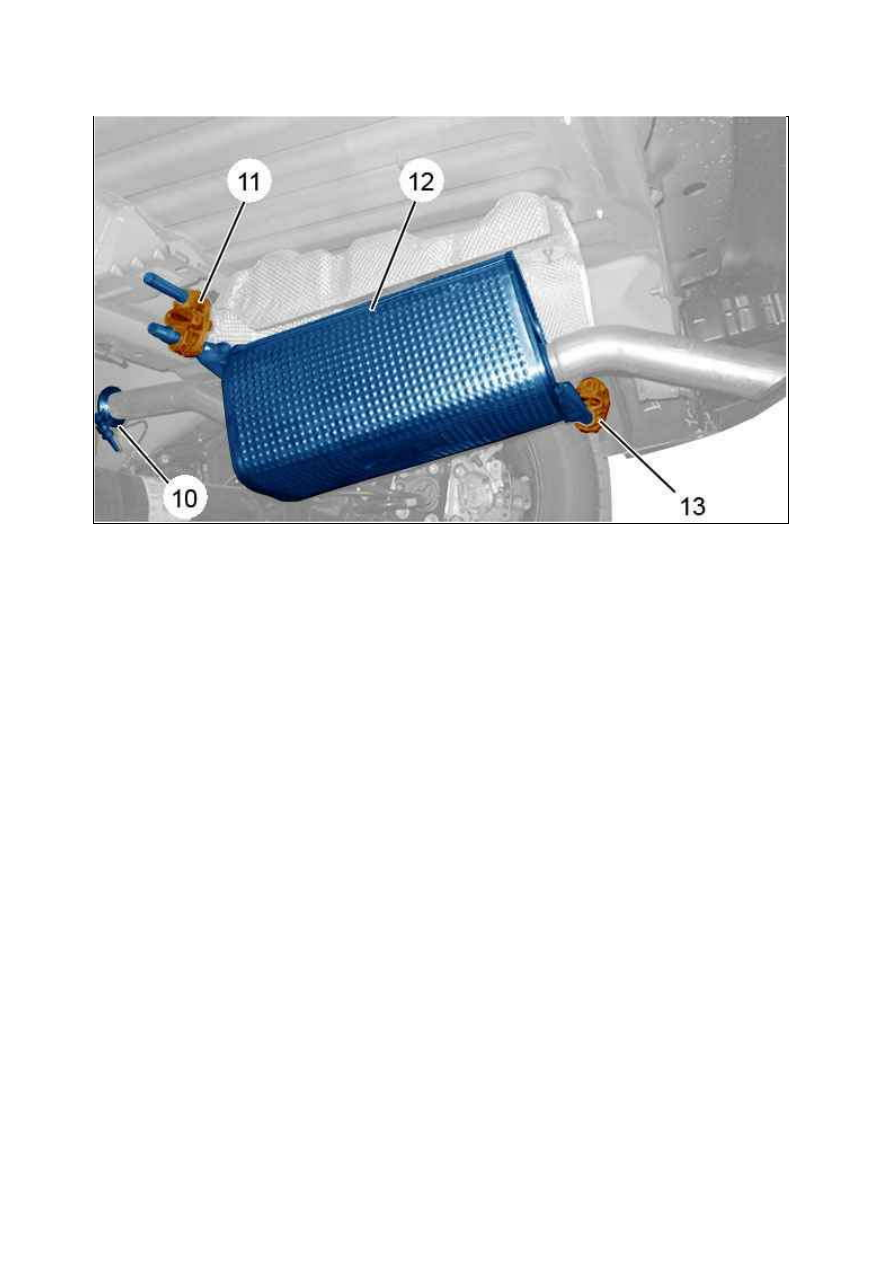

Снимите хомут выпускной системы (10) ; С помощью приспособления [1].
Отсоедините : Глушитель выпускной системы с опор подвески (11), (13).
Снимите глушитель задний выпускной системы (12).

5.2. У становка

Установите : Задний глушитель выпускной системы (12).
Присоединить глушитель выпускной системы к его подвескам (11) и (13).
Установить хомут системы выпуска (10) ; С помощью приспособления [1] ; Затяжка моментом 2,5 ± 2,5 2
дН.м.

6. Проверка

Запуск двигателя.
Проверьте отсутствие утечек отработавших газов.

Рисунок : B1JM08WD

СНЯТИЕ ­ У СТАНОВК А : К АТАЛИТИЧЕСК ИЙ НЕЙТРАЛИЗАТОР

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Необходимые меры предосторожности

Соблюдайте меры предосторожности, которые необходимо принимать перед любой работой :



Необходимо защитить передний шланг от любых механических повреждений со стороны внешней
стойки



Передний шланг не должен контактировать с любыми продуктами, вызывающими коррозию



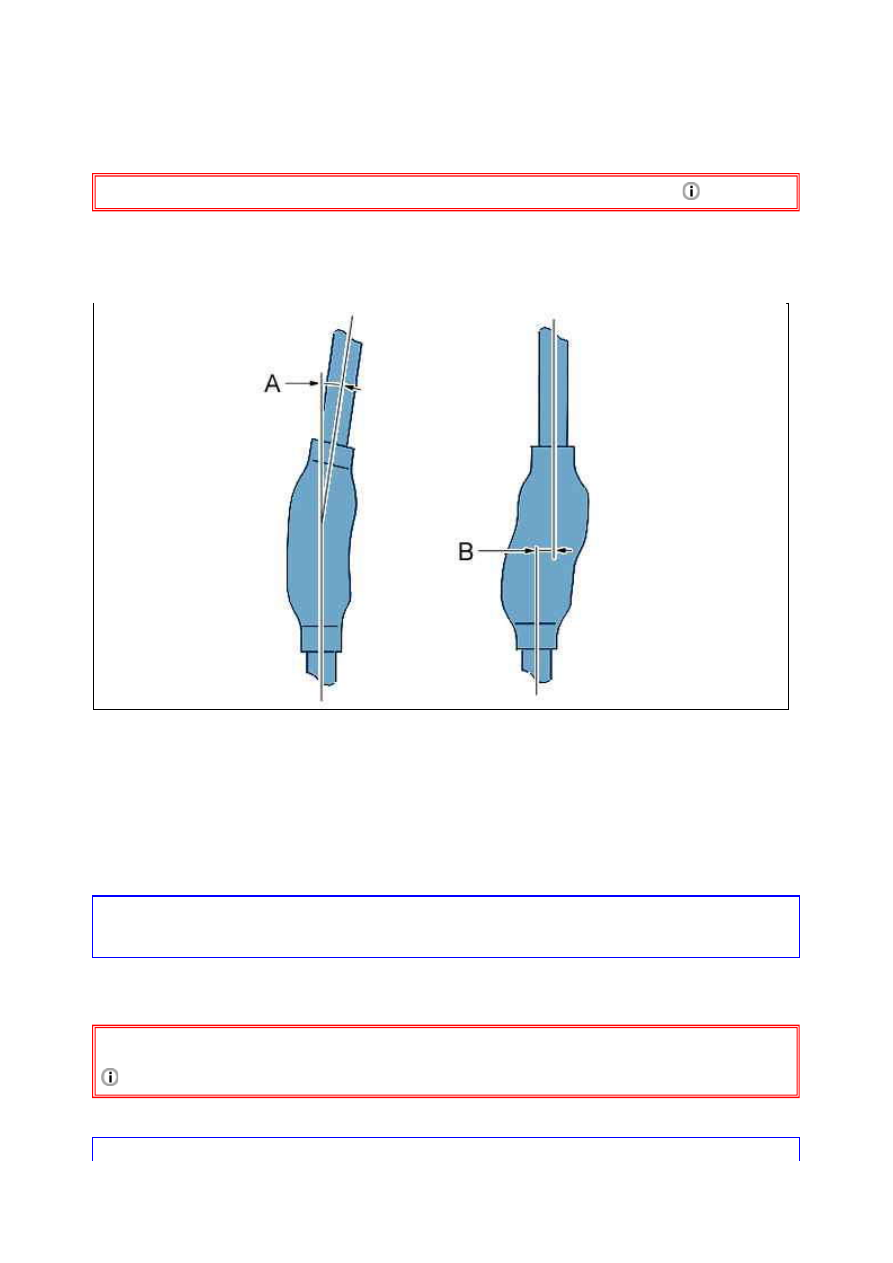

Не деформировать передний гибкий шланг более, чем на 20° угловой деформации (A), 20 мм ­ осевой
деформации и 25 мм ­ поперечной деформации (B) (Снятие переднего гибкого патрубка)



Не деформировать передний гибкий шланг более, чем на 3° угловой деформации (A), 0 мм ­ осевой
деформации и 3 мм ­ поперечной деформации (B) (Установка переднего гибкого патрубка на место)

ВНИМ АНИЕ :  Несоблюдение  этих  мер  предосторожности  приводит  к  сокращению  срока  службы
переднего  шланга.  Отсоединение  или  снятие  выпускной  системы  необходимо  для  выполнения  операций,
при которых требуется поднимать силовой агрегат.

2. Снятие

ОБЯЗАТЕЛЬНО :

Соблюдать  рекомендации  по  безопасности  и  чистоте,  специфичные  для

дизельных двигателей с непосредственным впрыском топлива под высоким давлением (H.D.I )

 .

Установите двигатель на подъемник.

ВНИМ АНИЕ : На горячем двигателе : Подождите как минимум один час, прежде чем приступать к любым

Рисунок : B1JP0AMD

работам с выпускной системой.

Поднимите автомобиль.
Снять защиту двигателя .

Отвернуть 7 болты (1).
Отодвинуть : Передний теплозащитный экран выпускной системы (2).

Поднимите автомобиль.

Рисунок : B1BM171D

Рисунок : B1BM172D

Снимите :



хомута (­ов) (3)



2 крепежных гаек (6)



Удерживающая скоба ( в "a") (В зависимости от комплектации)



Узел в сборе : Теплозащитный экран выпускной системы (4)/Каталитический нейтрализатор (5)



Передний теплозащитный экран выпускной системы (2)

3. У становка

Выполните предварительный монтаж, чтобы точно выставить положение ряда следующих элементов, прежде
чем выполнять окончательную затяжку :



Узел в сборе : Теплозащитный экран выпускной системы (4)/Каталитический нейтрализатор (5)



Удерживающая скоба ( в "a") (В зависимости от комплектации)



2 гаек (6)



хомута (­ов) (3)



Передний теплозащитный экран выпускной системы (2)

Затяните :



Хомут крепления (3) каталитического нейтрализатора к турбокомпрессору ; Моментом 2 ± 0,2 м.дН



Крепежный хомут (3) каталитического нейтрализатора , установленного на выхлопной трубе ;
Моментом 2 ± 0,2 м.дН



2 гайки крепления (6) каталитического нейтрализатора к блоку цилиндров

Метод затяжки крепежных гаек (6) каталитического нейтрализатора на блоке цилиндров :



Предварительная затяжка моментом 0,4 ± 0,1 дН.м



Затяжка моментом 2 ± 2 2 дН.м

Установите :



7 болтов (1)



Защитный экран под двигателем

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.
