Peugeot Partner (B9). Руководство - часть 54

2. М еры предосторожности

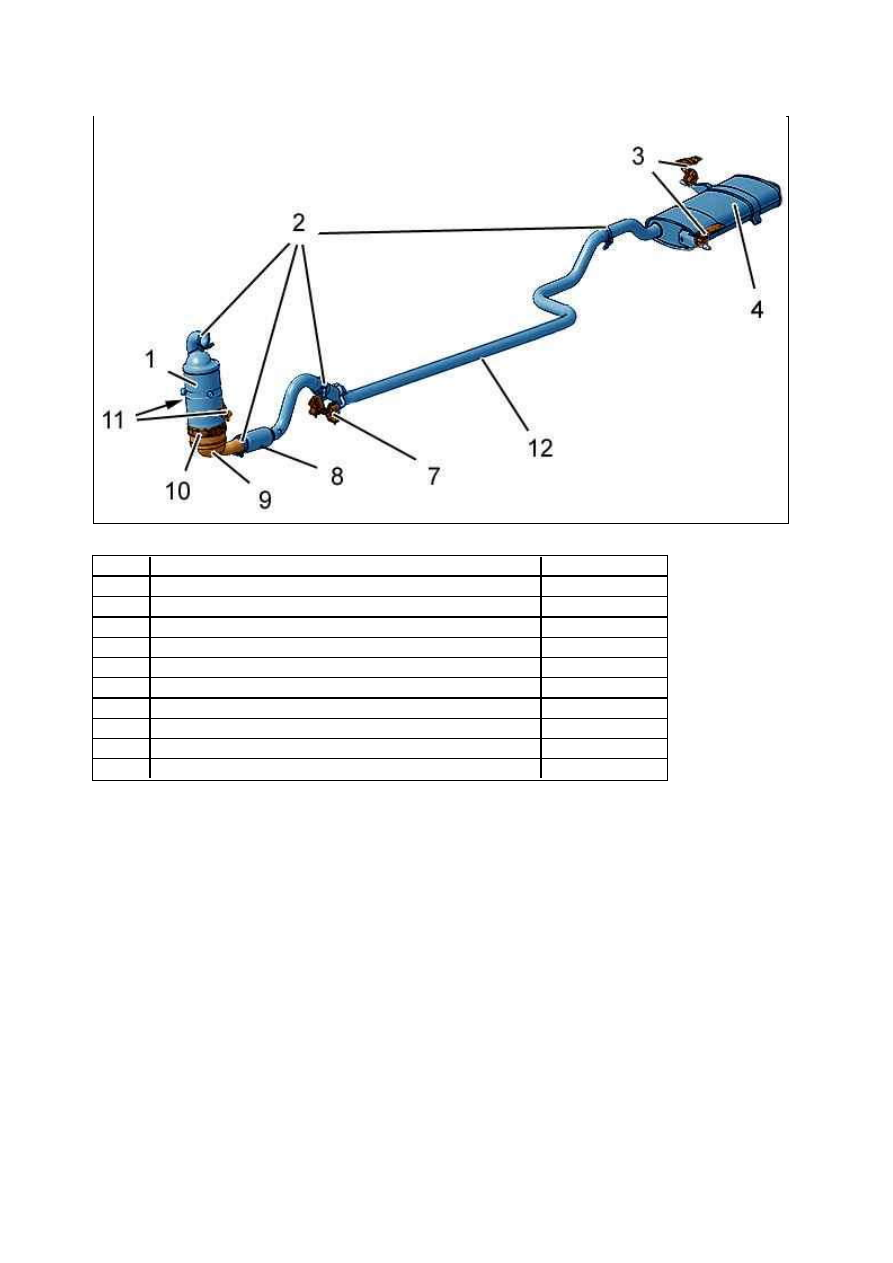

Рисунок : B1JP0CAD

М етки  Обозначение

М омент затяжки

(1)

Каталитический нейтрализатор

­

(2)

хомутов

2,5 ± 0,3 дН.м

(3)

Подвески системы выпуска

1 ± 0,2 дН.м

(4)

Глушитель выпускной системы

­

(7)

Подвеска выпускной системы

1 ± 0,2 дН.м

(8)

шланг

­

(9)

Сажевый фильтр

­

(10)

Хомут каталитического нейтрализатора + Сажевый фильтр  2 ± 0,3 дН.м

(11)

Крепления каталитического нейтрализатора

2 ± 0,5 дН.м

(12)

Промежуточная труба выпускной системы

3,4 ± 0,5 дН.м

ВНИМ АНИЕ :  Несоблюдение  этих  мер  предосторожности  приводит  к  сокращению  срока  службы
переднего  шланга.  Отсоединение  или  снятие  выпускной  системы  необходимо  для  выполнения  операций,
при которых требуется поднимать силовой агрегат.

Соблюдайте меры предосторожности, которые необходимо принять перед проведением работы :



Передний шланг должен быть защищен от любых внешних механических воздействий



Передний шланг не должен соприкасаться с коррозийными веществами



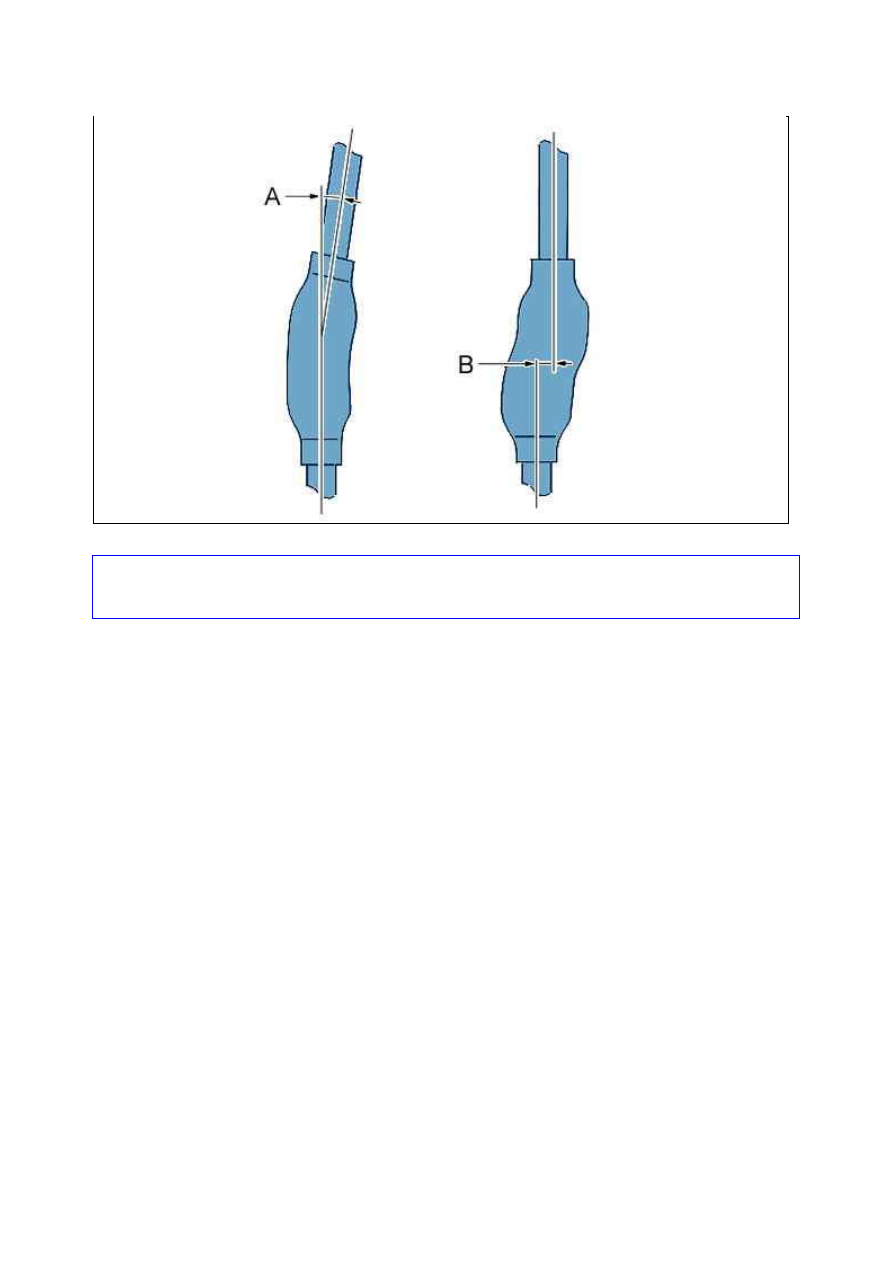

Не деформировать передний гибкий шланг более, чем на 20° угловой деформации (A), 20 мм ­ осевой
деформации и 25 мм ­ поперечной деформации (B) (передний шланг снят)



Не деформировать передний гибкий шланг более, чем на 3° угловой деформации , 0 мм ­ осевой
деформации и 3 мм ­ поперечной деформации (B) (передний шланг установлен)

Рисунок : B1JP0AMD

СНЯТИЕ ­ У СТАНОВК А : ВЫПУ СК НАЯ СИСТЕМ А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

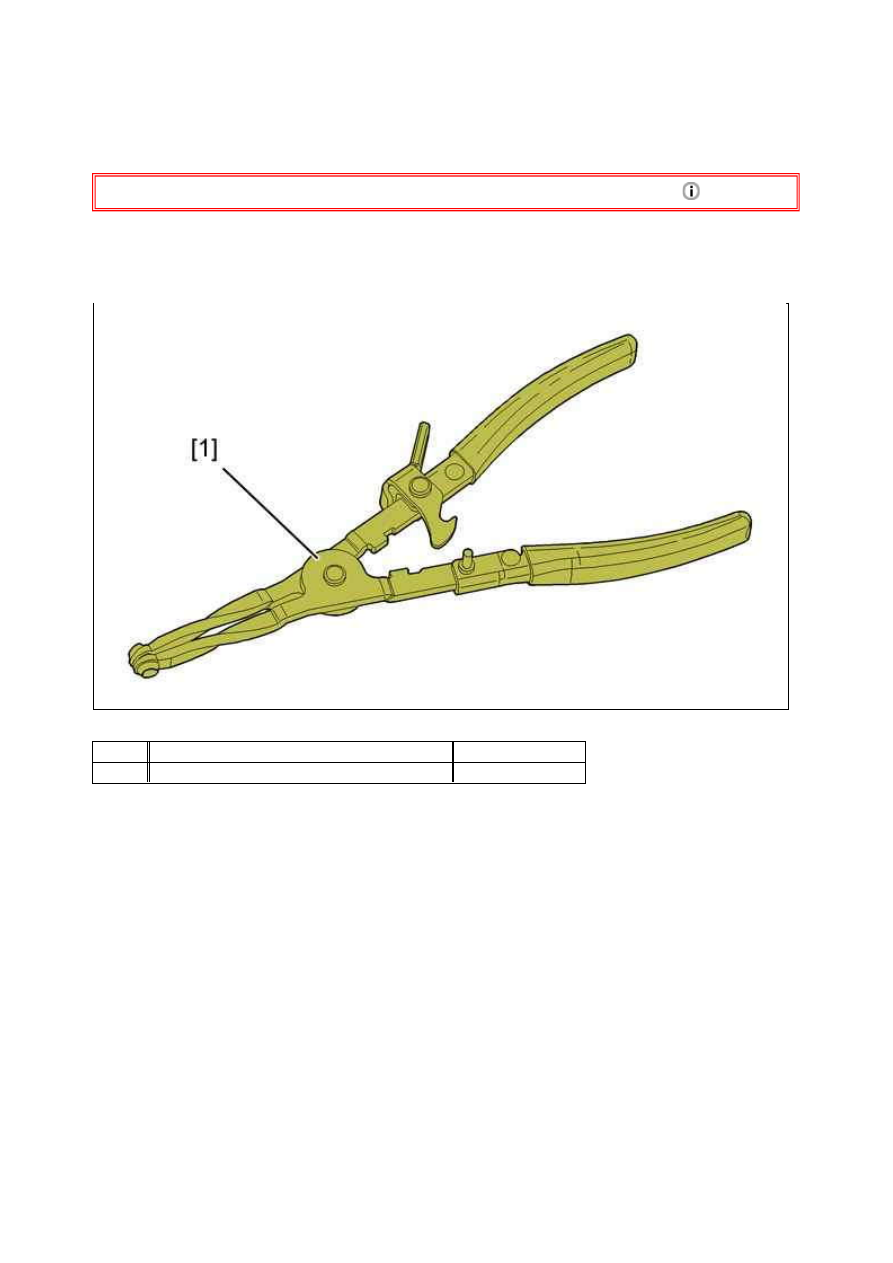

Рисунок : E5AP37BD

М етка  Обозначение

Номер (реферанс)

[1]

Щипцы для снятия хомутов системы выпуска  (­).0193B

2. Необходимые меры предосторожности

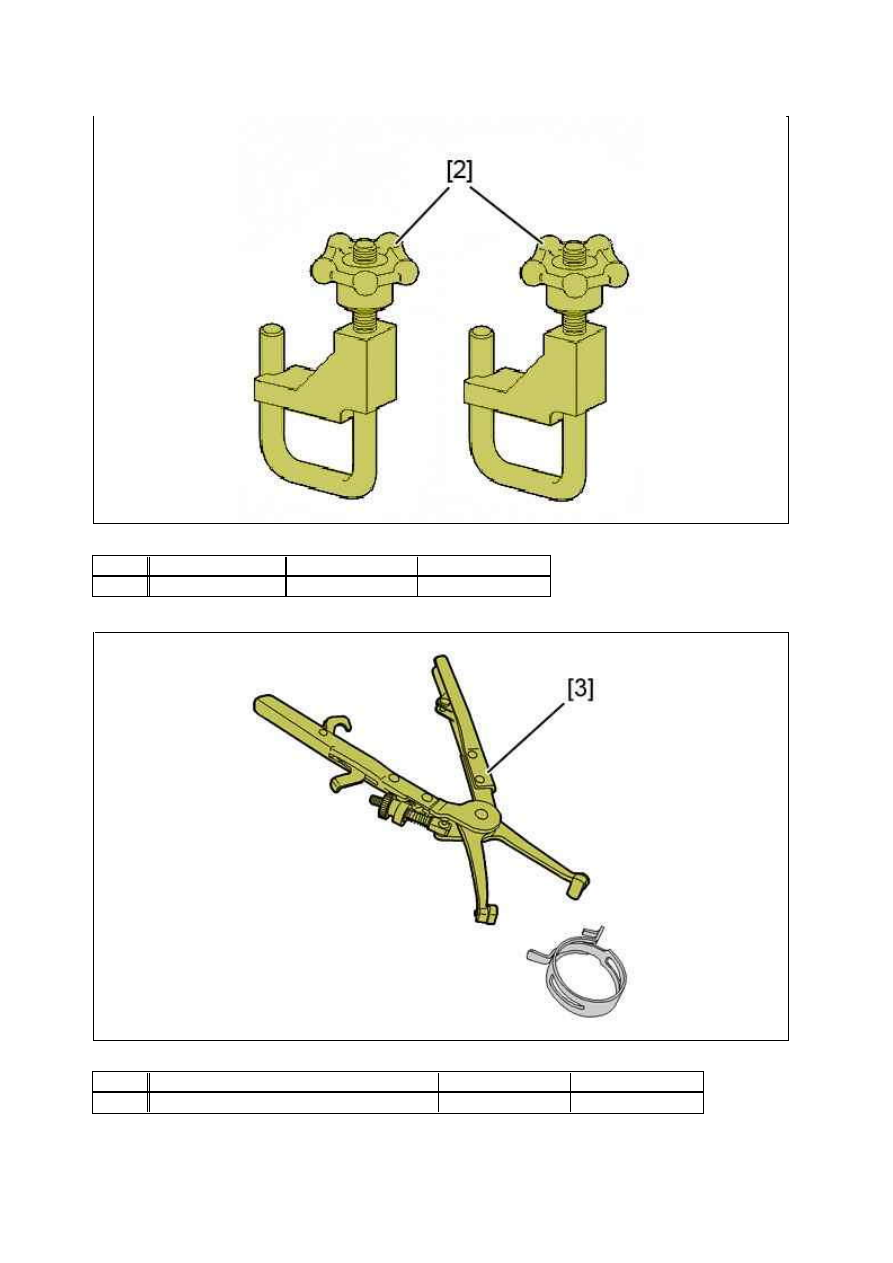

Рисунок : E5AP2YSD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[2]

Зажим для шлангов  4153­T

(­).1512

Рисунок : E5AP32SD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[3]

Пассатижи для снятия эластичных хомутов  9029­T

(­).0165
