На горячем двигателе : Подождите как минимум один час, прежде чем приступать к любым работам с
выпускной системой.

Соблюдайте меры предосторожности, которые необходимо принять перед проведением работы :

Передний шланг должен быть защищен от любых внешних механических воздействий

Передний шланг не должен соприкасаться с коррозийными веществами

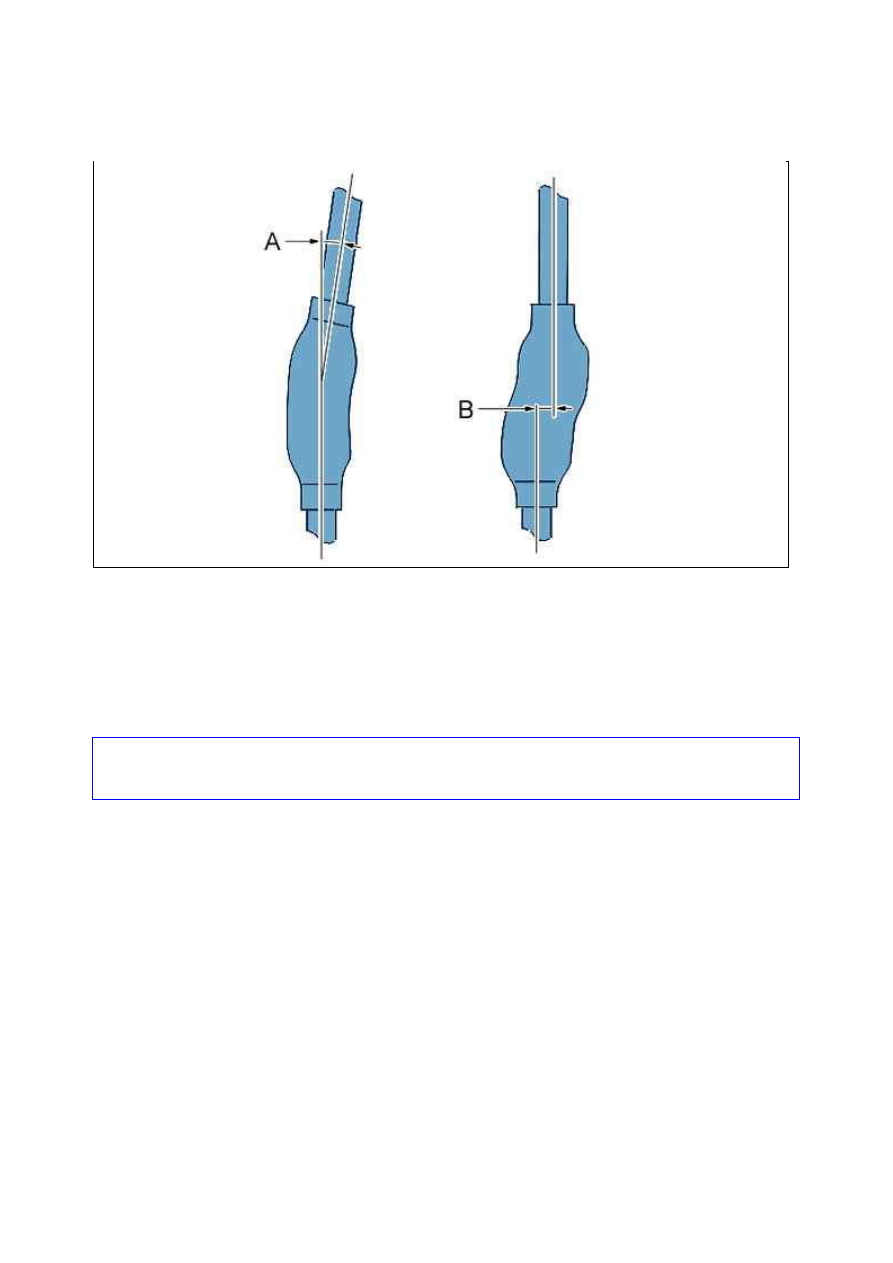

Нельзя деформировать передний шланг более чем на 20 ° в угловом направлении (A), на 20 мм в
осевом направлении и на 25 мм на сдвиге (B) (передний шланг снят)

Нельзя деформировать передний шланг более чем на 3 ° в угловом направлении , на 0 мм в осевом
направлении и на 3 мм на сдвиге (B) (передний шланг установлен)

ВНИМ АНИЕ :  Несоблюдение  этих  мер  предосторожности  приводит  к  сокращению  срока  службы
переднего  шланга.  Отсоединение  или  снятие  выпускной  системы  необходимо  для  выполнения  операций,
при которых требуется поднимать силовой агрегат.

3. Передняя промежуточная труба

3.1. Снятие

Поднять и закрепить автомобиль с вывешенными колесами.
Снять защиту двигателя .

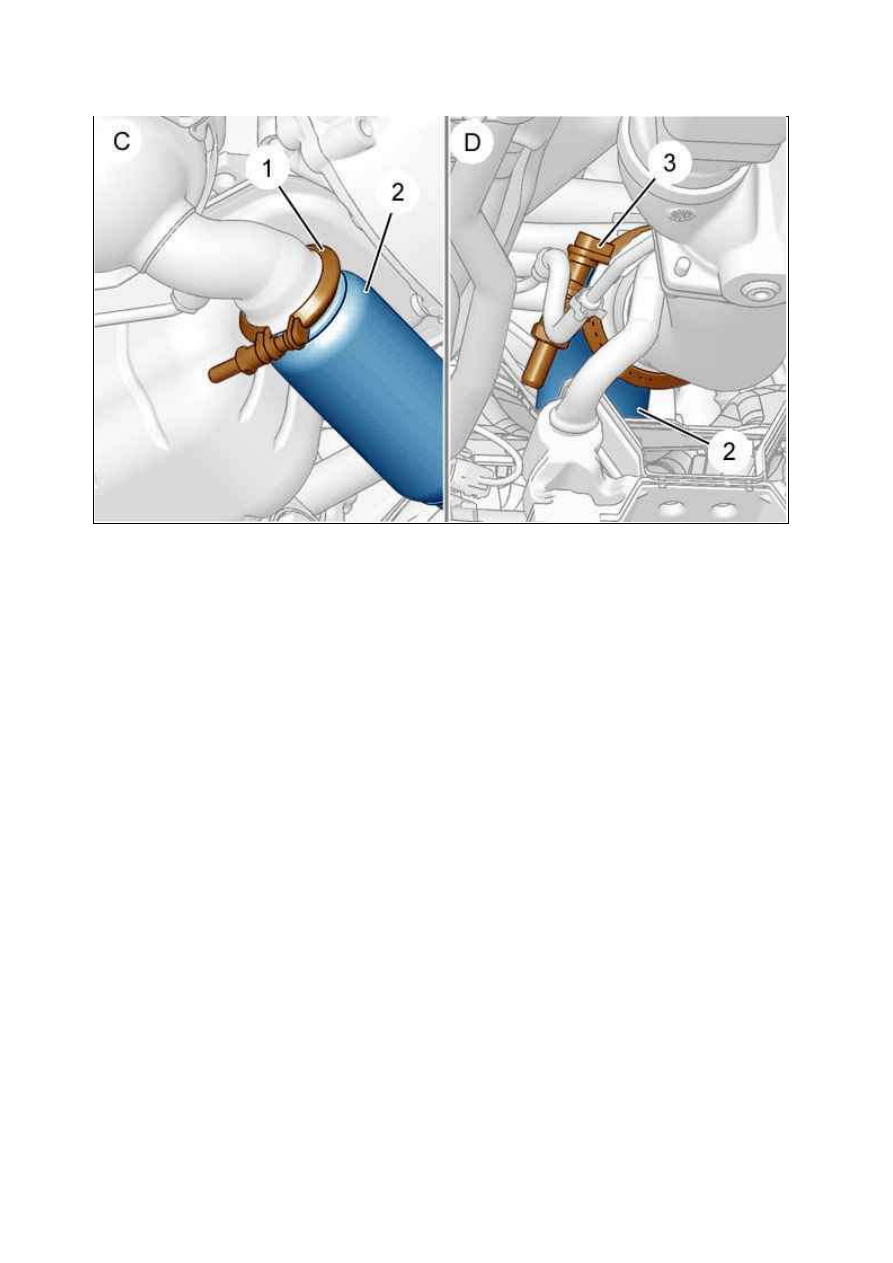

Рисунок : B1JP0AMD

C : Вид со стороны каталитического нейтрализатора .
D : Вид со стороны промежуточной трубки выпускной системы .
Снимите :

Хомут системы выпуска (1) ; С помощью приспособления [1]

Хомут системы выпуска (3) ; С помощью приспособления [1]

Переднюю промежуточную трубку (2)

3.2. У становка

Установите :

Переднюю промежуточную трубку (2)

Хомут системы выпуска (3) ; С помощью приспособления [1] ; Затяжка моментом 2,5 ± 2,5 2 дН.м

Хомут системы выпуска (1) ; С помощью приспособления [1] ; Затяжка моментом 2,5 ± 2,5 2 дН.м

Защитного щитка под двигателем

4. Промежуточная труба выпускной системы

4.1. Снятие

Поднять и закрепить автомобиль с вывешенными колесами.

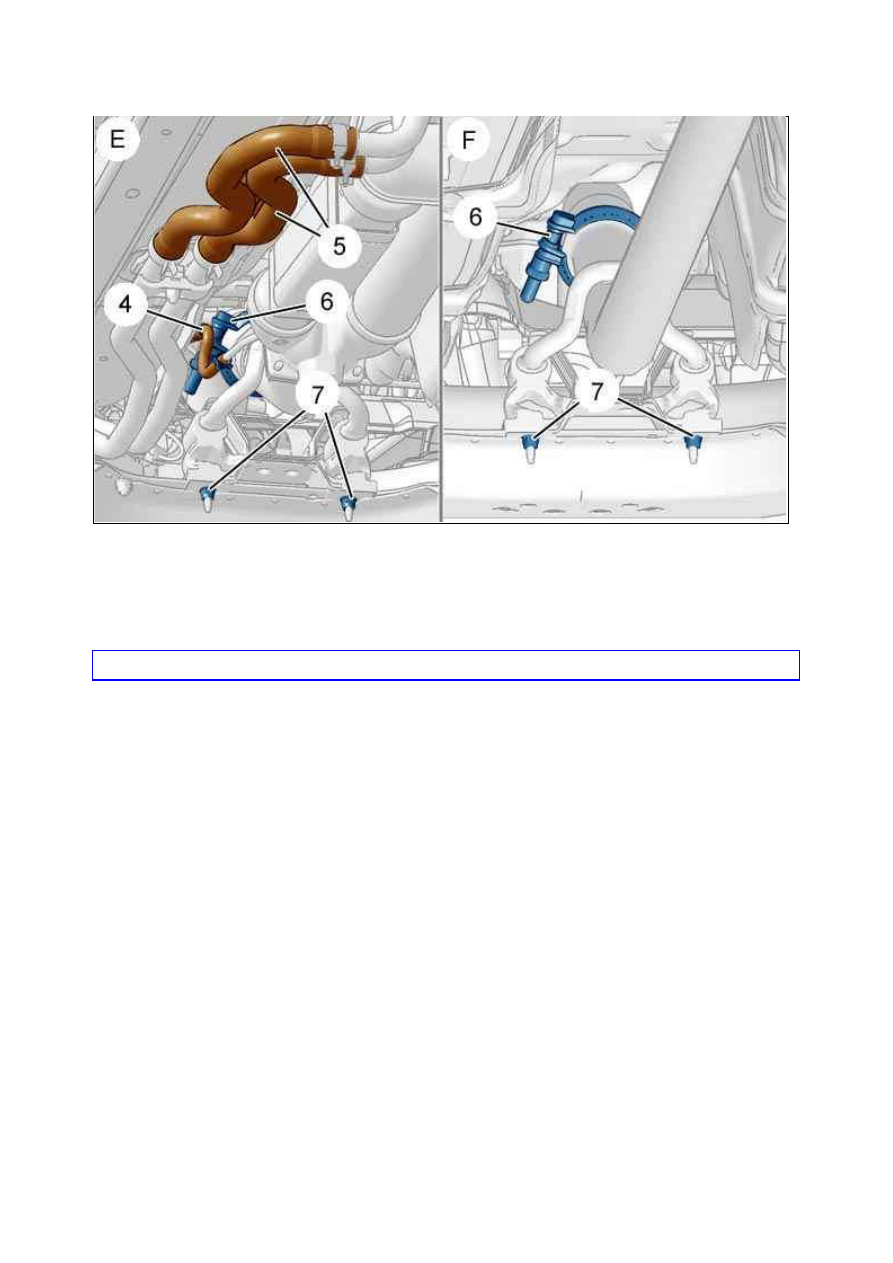

Рисунок : B1JP0C1D

E : Автомобиль с блоком тепловой рекуперации системы выпуска отработавших газов.
F : Автомобиль без блока тепловой рекуперации системы выпуска отработавших газов.

4.2. Автомобиль с блоком тепловой рекуперации системы выпуска отработавших
газов

ВНИМ АНИЕ : Установите емкость под промежуточной трубкой выпускной системы.

Установите зажимы [2] на шланги (5) блока тепловой рекуперации системы выпуска отработавших газов.
Отсоедините :

Ш ланги (5) блока тепловой рекуперации системы выпуска отработавших газов ; С помощью
приспособления [3]

Трубка (4)

4.3. Снятие (продолжение)

Снимите :

Хомут системы выпуска (6) ; С помощью приспособления [1]

Болты (7) подвески выпускной системы

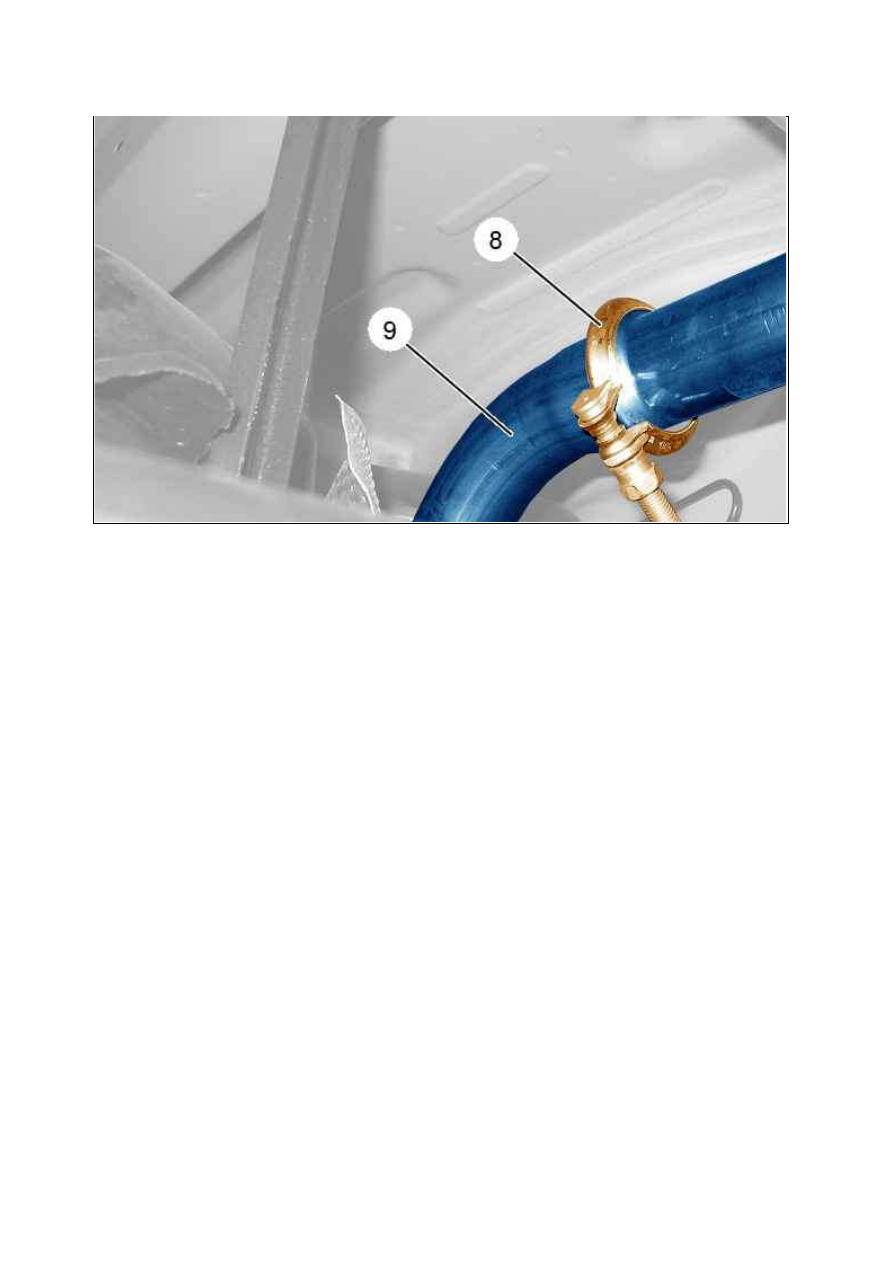

Рисунок : B1JP0C2D

Снимите :

Хомут системы выпуска (8) ; С помощью приспособления [1]

Средний выпускной трубопровод (9)

4.4. У становка

Установить промежуточную трубу выпускной системы (9).
Установите :

Хомут системы выпуска (8) ; С помощью приспособления [1] ; Затяжка моментом 2,5 ± 2,5 2 дН.м

Болты (7) подвески выпускной системы

Хомут системы выпуска (6) ; С помощью приспособления [1] ; Затяжка моментом 2,5 ± 2,5 2 дН.м

4.5. Автомобиль с блоком тепловой рекуперации системы выпуска отработавших
газов

Присоедините :

шланга (5) ; С помощью приспособления [3]

Трубка (4)

Снимите зажимы для шлангов [2].
Прокачайте систему и доведите до нормы уровень охлаждающей жидкости  .

5. Задний глушитель выпускной системы

5.1. Снятие

Поднять и закрепить автомобиль с вывешенными колесами.

Рисунок : B1JM08VD
