Снимите :



Радиатор системы охлаждения



Трубки отбора давления с сажевого фильтра



Каталитический нейтрализатор (/)



болтов (4)



Тепловой экран (5)

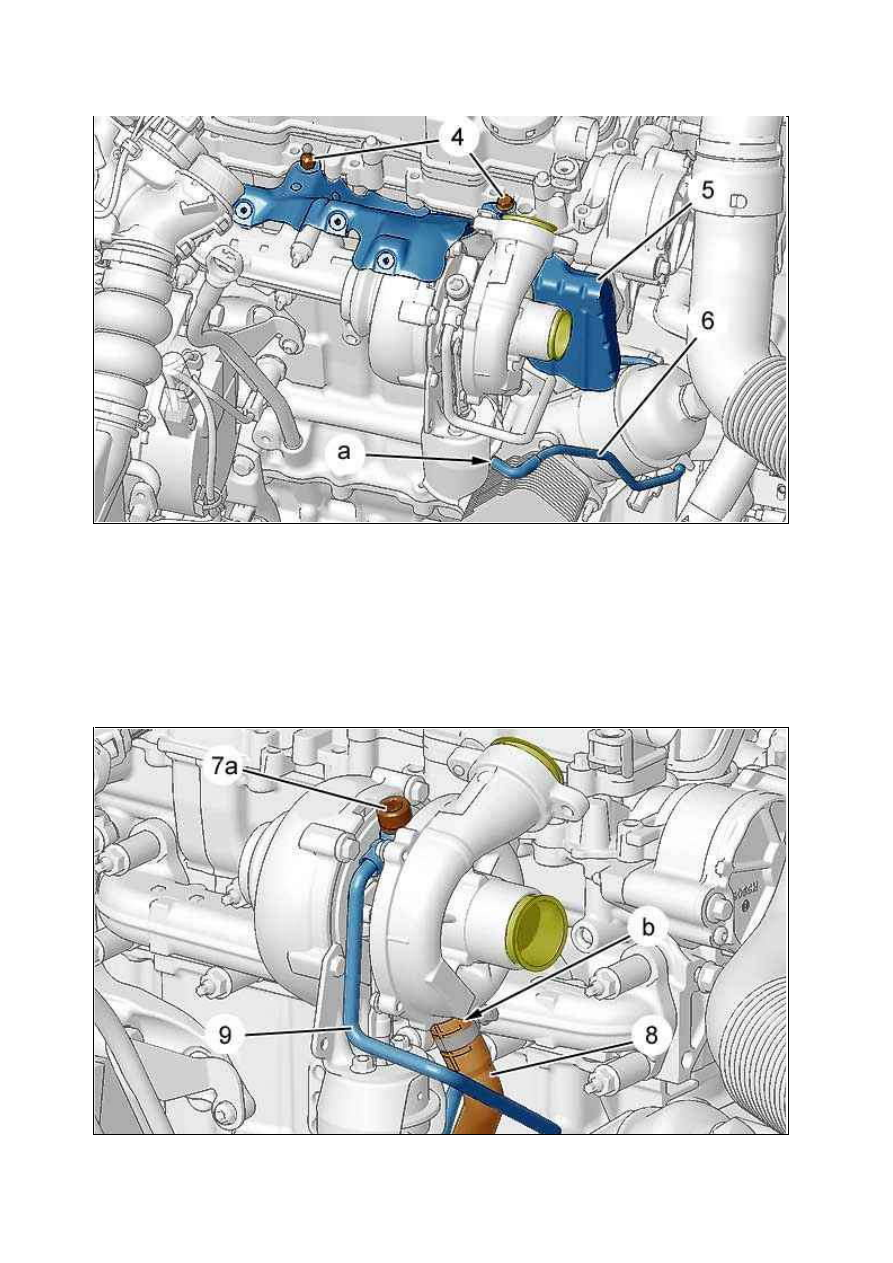

Отсоедините вакуумную трубку (6) ( в "a").

Рисунок : B1BPS7XD

Рисунок : B1HM0ZXD

ВНИМ АНИЕ : Заглушить отверстия смазки турбокомпрессора.

Отсоединить трубопровод возврата масла (8) ( в "b").

ВНИМ АНИЕ :  При  отворачивании  соединительных  элементов  трубок  следите  за  тем,  чтобы  они  не
поворачивались (При необходимости удерживайте их).

Снять в сборе масляный трубопровод (9), винт с полой головкой (7a), (7b) и уплотнительные кольца.

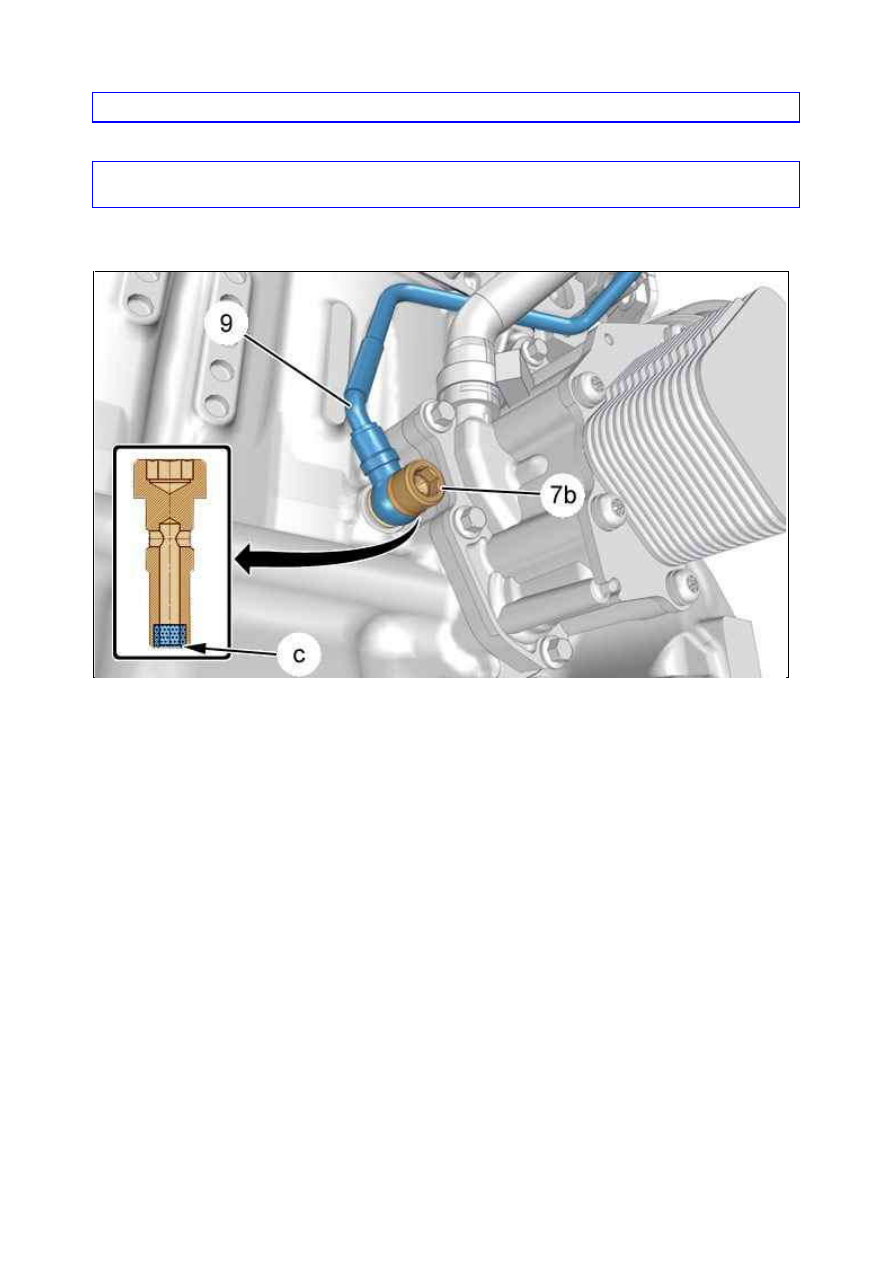

ПРИМ ЕЧАНИЕ :  Проверьте  наличие  сетки  в  зоне "c"  на  болте  (7b).  Снимите (При  необходимости)  ;  С
помощью отверток.

Рисунок : B1FM03ED

Снимите :



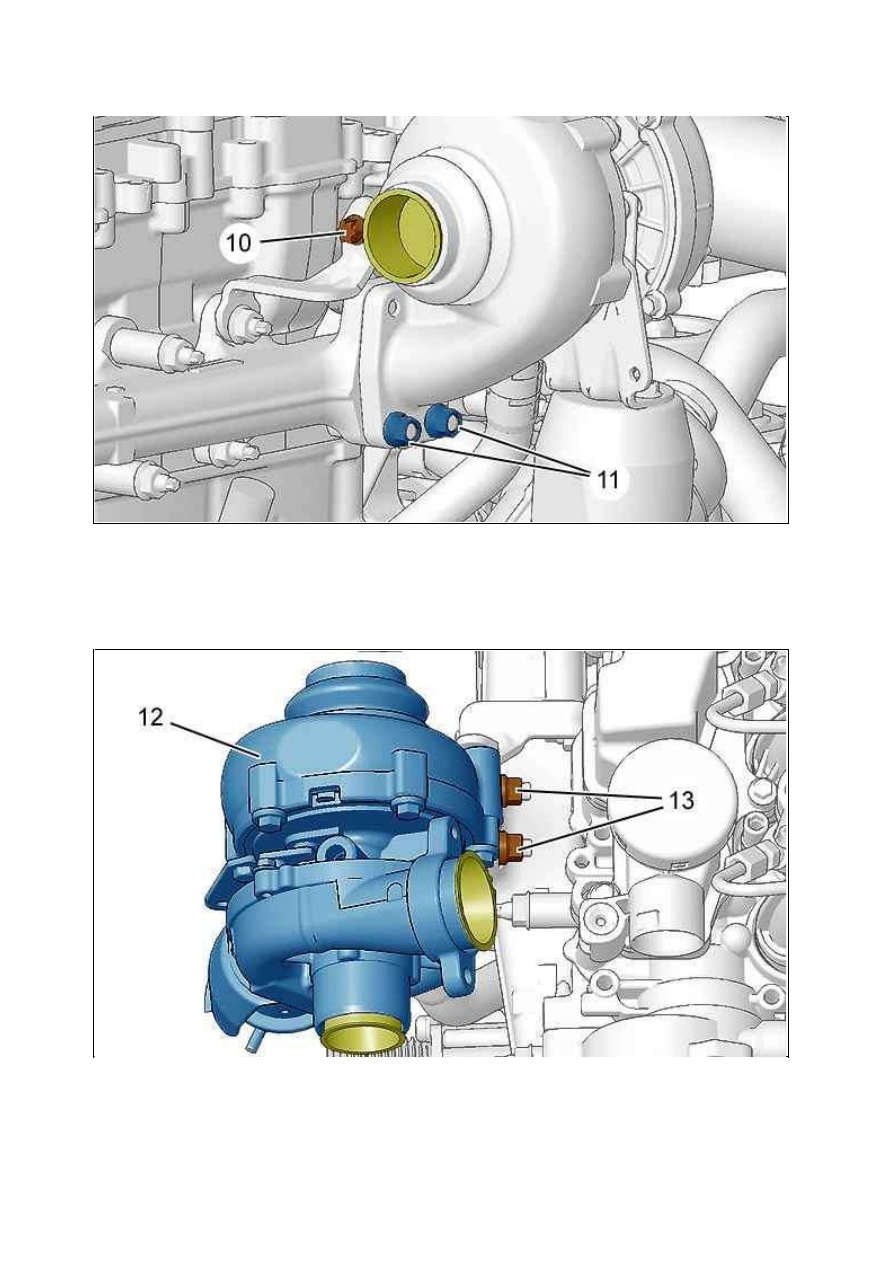

Болт (10)



Гайки (11)

Снимите :



Гайки (13)



Турбокомпрессор (12)

Рисунок : B1HP2NTD

Рисунок : B1HP2NUD

ВНИМ АНИЕ : Защитить : Выпускной коллектор ; С помощью заглушки .

1.2. Двигатели DV6ATED4/BTED4/AUTED4/BUTED4

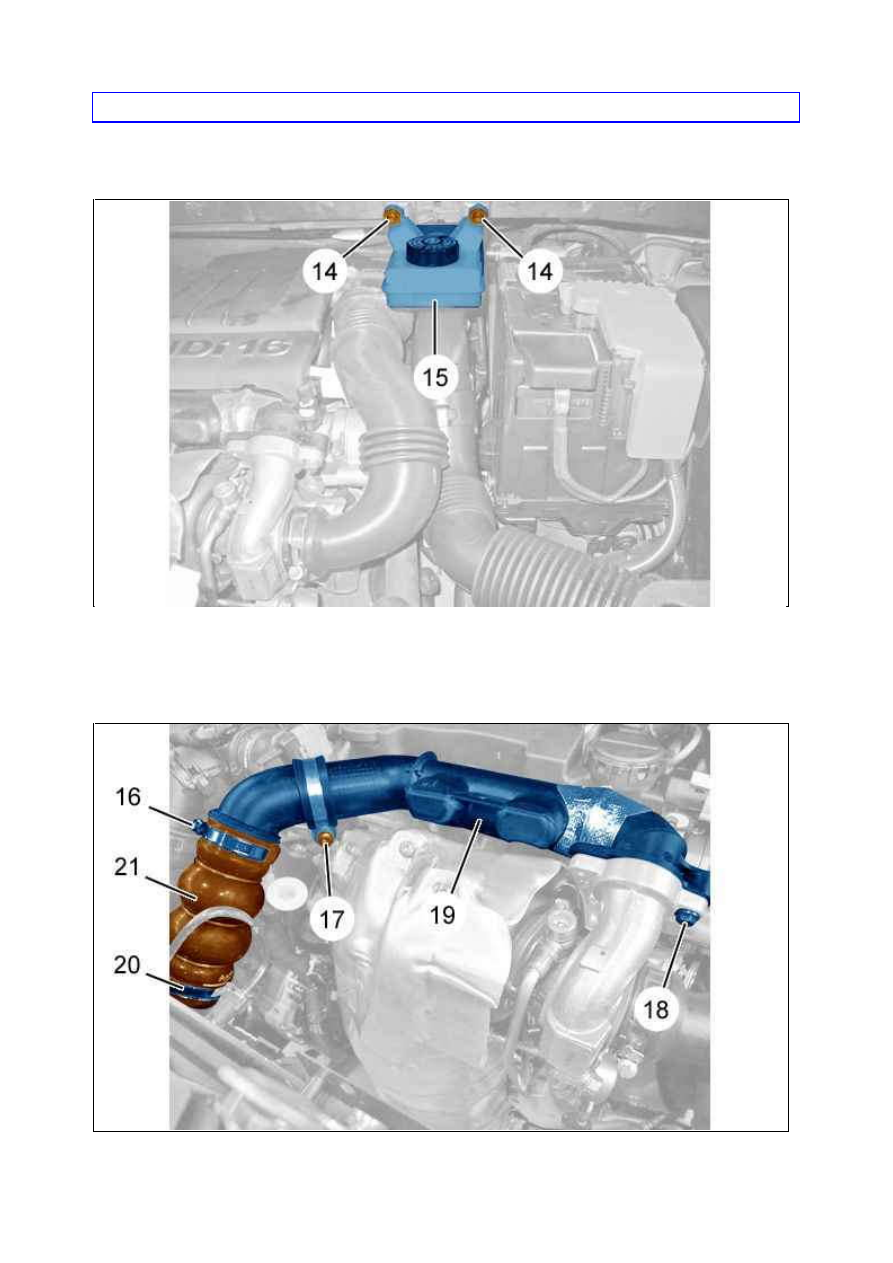

Отвернуть болты (14).
Сдвинуть бачок для тормозной жидкости (15).
Масляный щуп (Ручная).

Рисунок : B1BM15TD

Рисунок : B1HM0TFD
