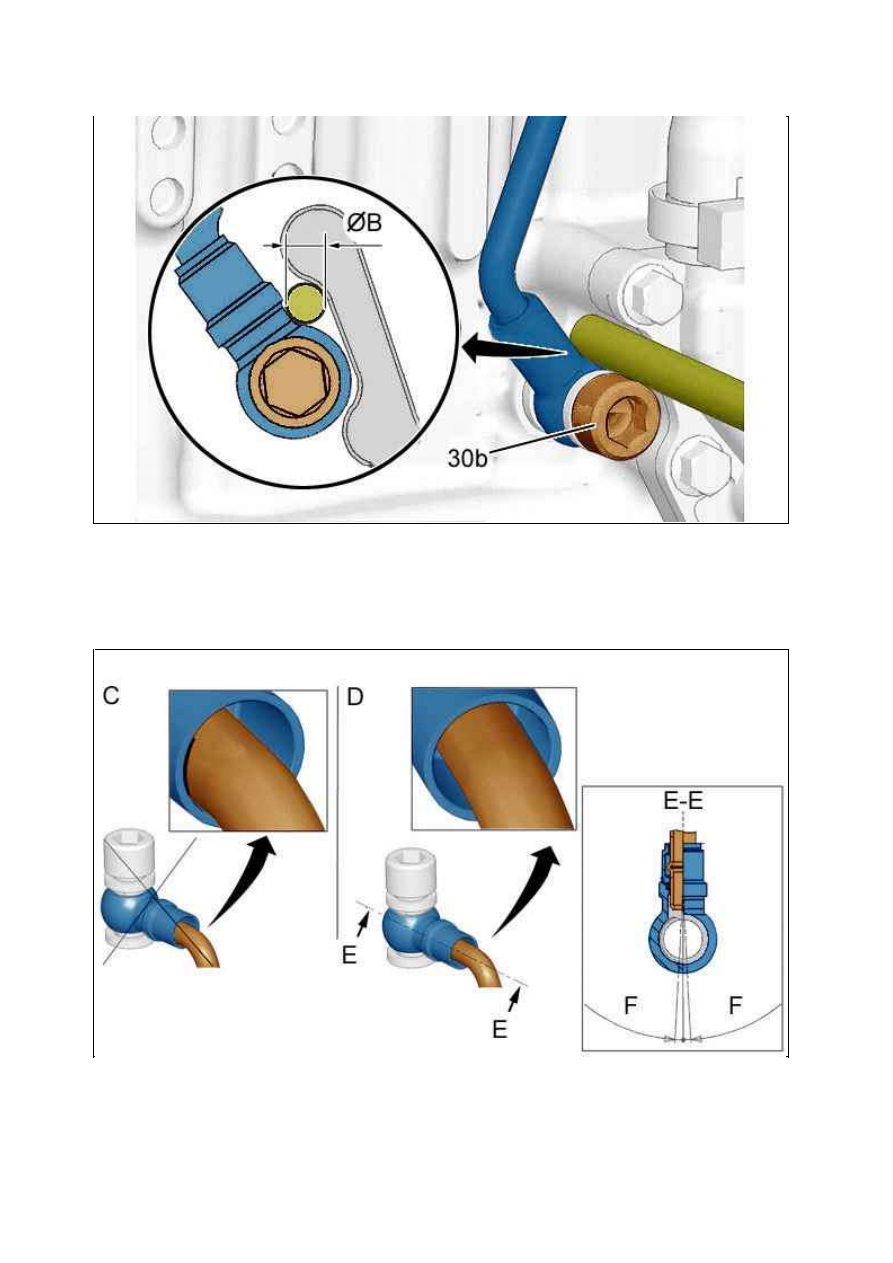

Метод затяжки нижнего соединительного элемента трубки :



Установите горизонтально штифт диаметром "B" = 7,5 мм ; Как показано выше



Затяните болт (30b), удерживая соединительный элемент с помощью штифта ; Моментом 3 ± 0,5 м.дН

"C" Неправильная установка смазочной трубки .
"D" Правильная установка смазочной трубки .
"E" Вид в разрезе.
"F" Разрешенный угол отклонения : 3 ° (0; +0,2).

Рисунок : B1HM0ZVD

Рисунок : B1HP2SWD

ВНИМ АНИЕ :  Зажатие  трубки  приводит  к  утечкам  моторного  масла  ;  После  затяжки  соединительных
элементов  проверьте  свободу  отклонения  трубки  для  смазки ;  В  противном  случае  повторите  операцию
затяжки крепежных элементов трубки и замените уплотнители .

Присоедините : Трубку подвода разрежения турбокомпрессора ( в "a").

ВНИМ АНИЕ :  Произведите  черновую  установку,  чтобы  отрегулировать  положение  узла  катализатор­
сажевый фильтр.

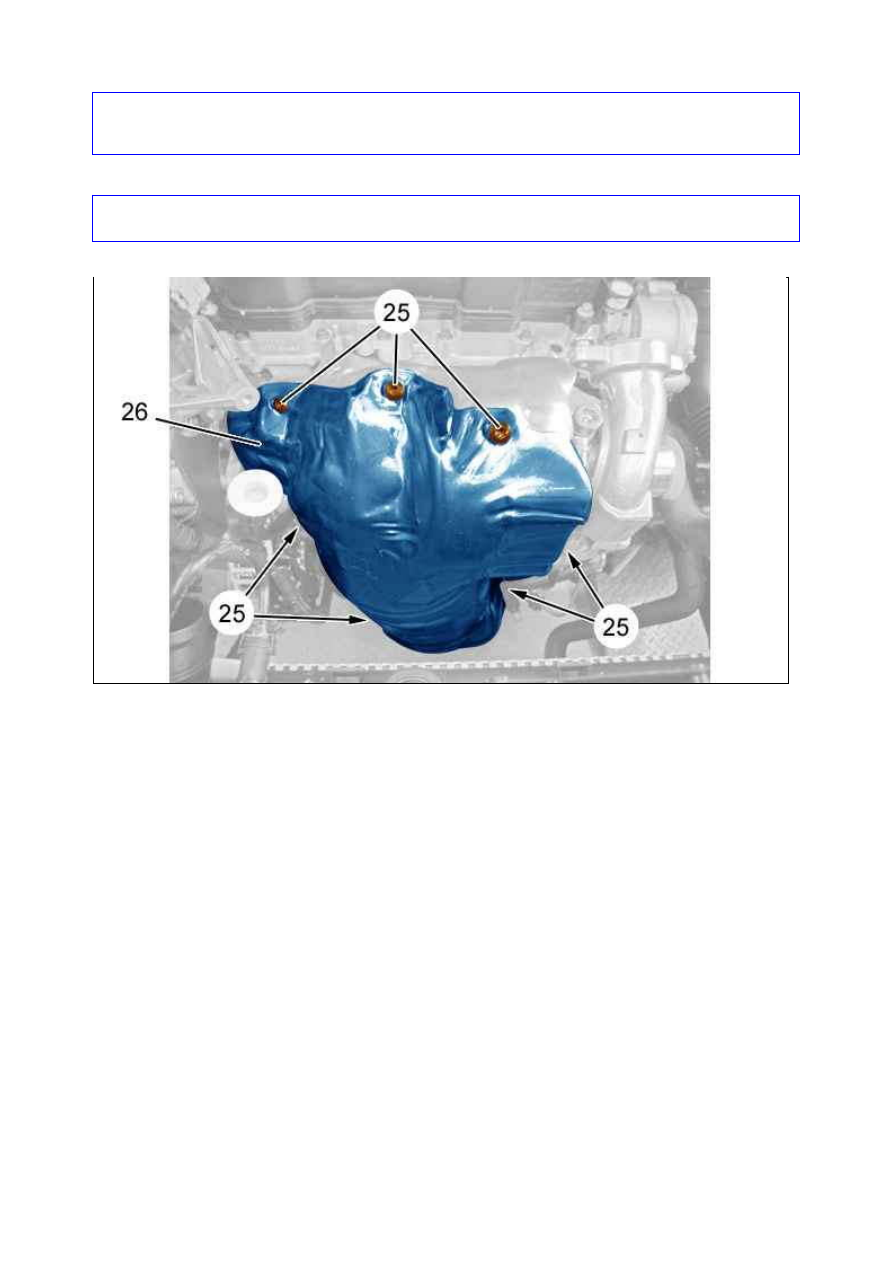

Установите :



Тепловой экран (26)



болтов (25) ; Затяните моментом 0,4 ± 0,1 дН.м

Рисунок : B1HM0THD

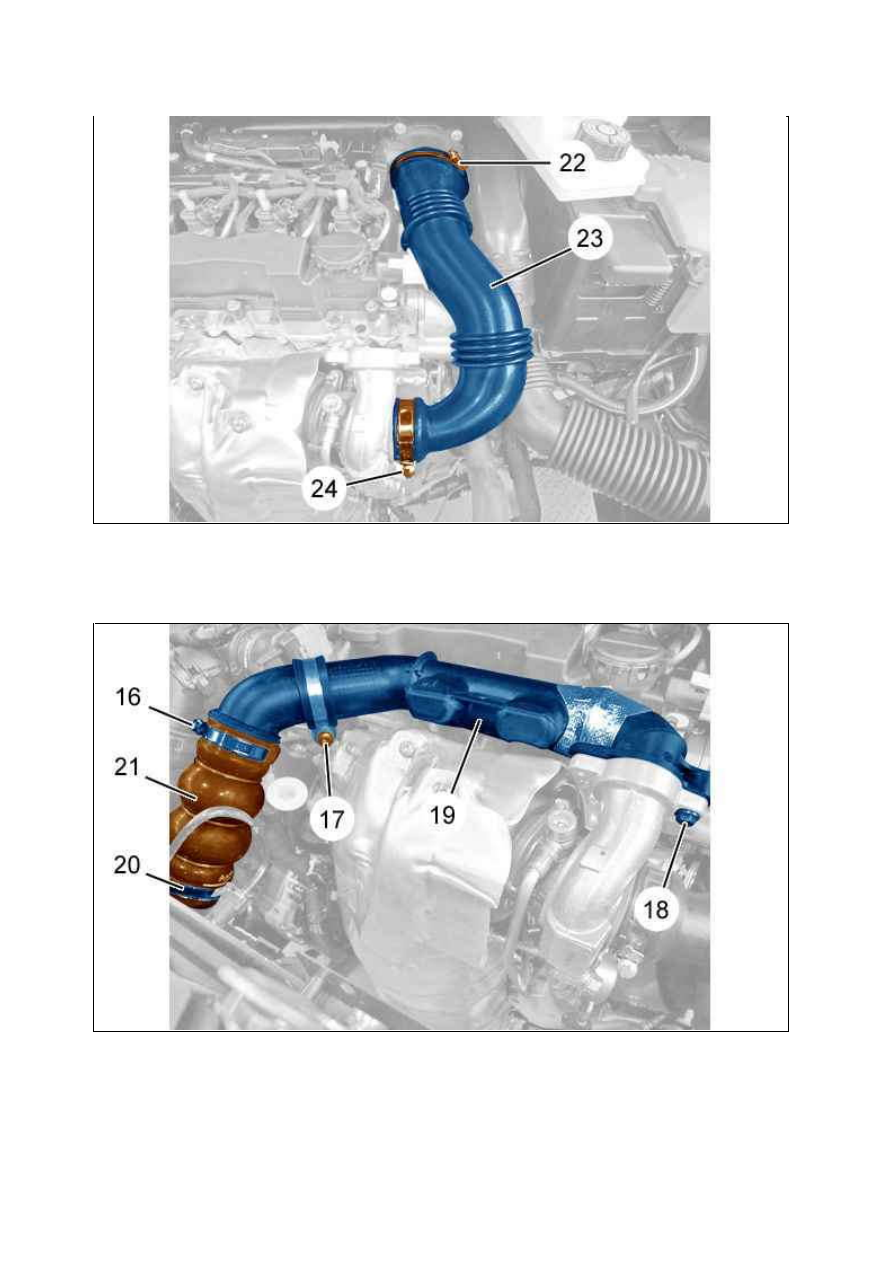

Установите воздуховод (23).
Затяните хомуты (22) и (24).

Установите :



Глушитель шума турбокомпрессора (19)



Воздуховод (21)



Болт (17)



Болт (18)

Рисунок : B1HM0TGD

Рисунок : B1HM0TFD

Затяните :



Болт (17) моментом 1 ± 0,1 дН.м



Болт (18) моментом 0,6 ± 0,1 дН.м



Хомуты (16) и (20)

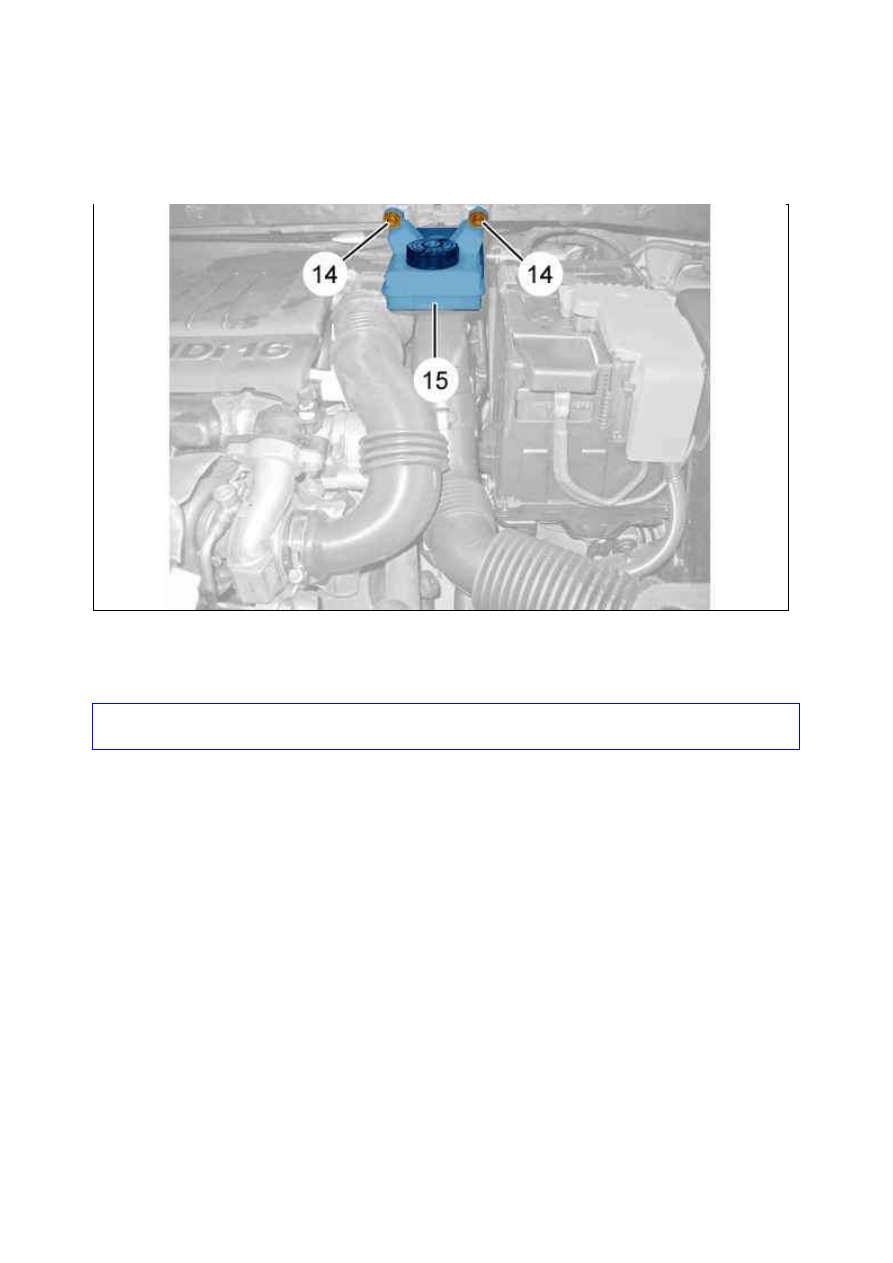

Расположить : Бачок с тормозной жидкостью (15).
Установить на место болтов (14).
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

4. У становка (продолжение)

Установите декоративную крышку двигателя .

Рисунок : B1BM15TD
