Peugeot Partner (B9). Руководство - часть 40

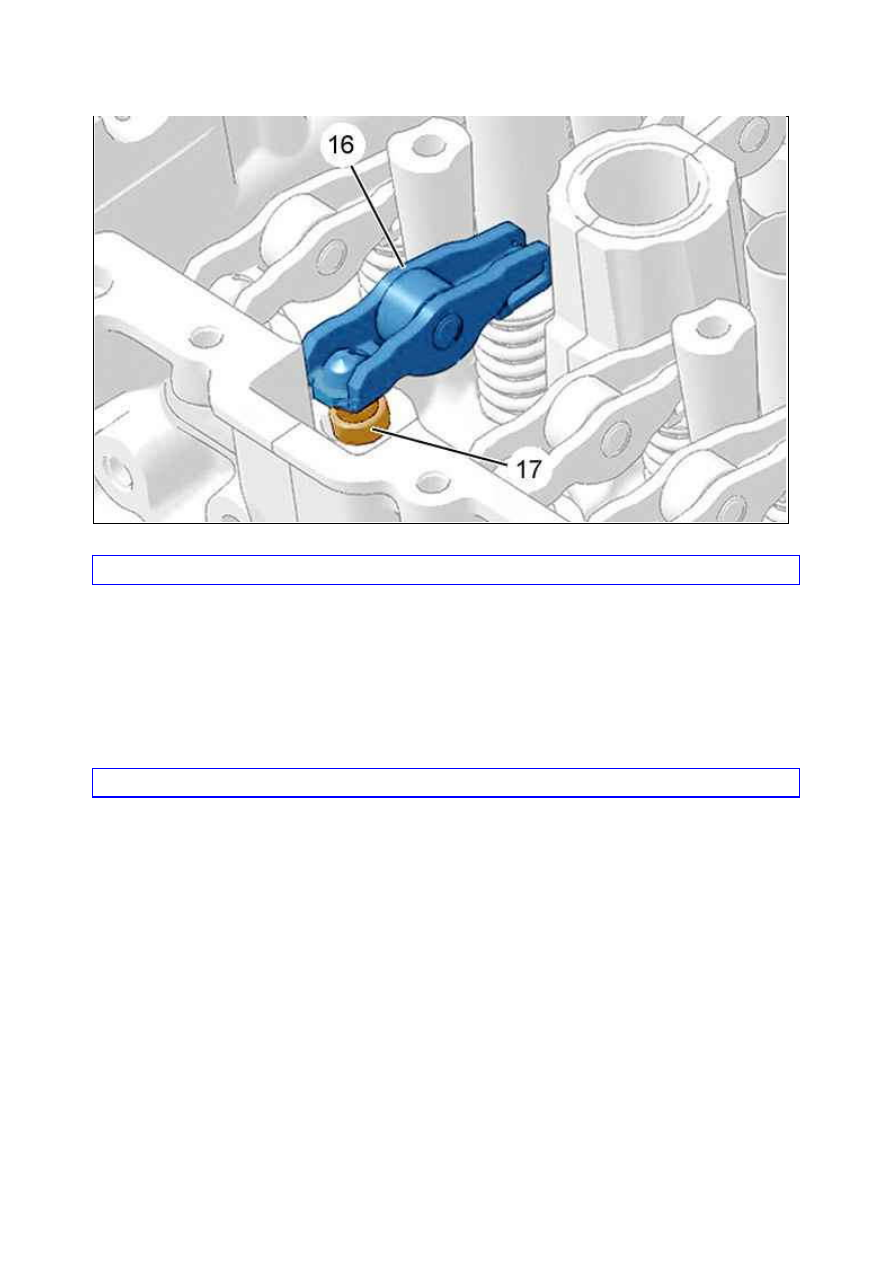

ВНИМ АНИЕ : Сделайте метки положений стопора (16) и гидротолкателей (17).

Проверьте, что гидравлические толкатели свободно вращаются в головке блока цилиндров.
Перед установкой картера крышек подшипников распределительных валов проверьте функционирование
стопоров и гидротолкателей (Вращение подшипников, состояние поверхностей).
Проверьте состояние поверхностей кулачков распределительных валов впускных и выпускных клапанов.
Проверить состояние натяжителя цепи (Свободу смещения натяжителя, состояние поверхностей).
Проверить состояние приводной цепи.
Замените неисправные детали.

4. У становка

ВНИМ АНИЕ : При установке все снятые уплотнители необходимо заменить на новые.

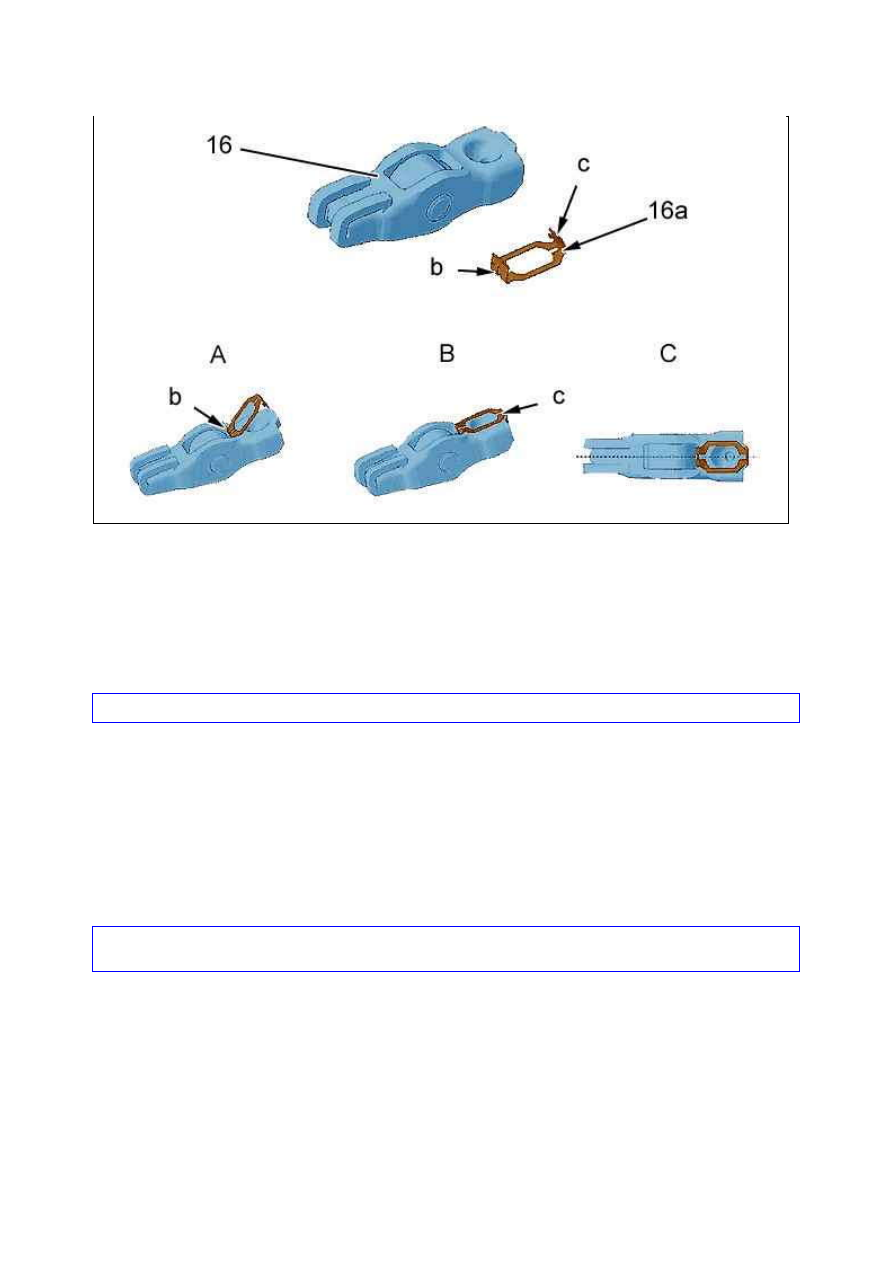

4.1. У становка фиксаторов на стопоры

Рисунок : B1DP235D

Установите фиксаторы (16a) на стопоры (16).

ПРИМ ЕЧАНИЕ : Скобы (16a) поставляются в качестве запасных деталей.

Состав :



(16) Стопор



(16a) Фиксатор : "b" Сторона без выступа ; "c" Сторона с выступом

ВНИМ АНИЕ : Фиксатор ни в коем случае не должен быть деформирован.

Этап A : Установите фиксатор 16a стороной b на внутреннюю кромку у ролика стопора.
Этап B : Закрепите фиксатор 16a стороной c на внешней кромке стопора.
Этап C : Проверьте выравнивание фиксатора.
Смазывать (с помощью моторного масла) :



Корпуса гидравлических толкателей (17)



Стопора (16)

Установите :



гидравлических толкателей (17) (соблюдая начальное место расположения)



Стопора (16) в сборе с фиксаторами (16a) (соблюдая начальное место расположения)

ВНИМ АНИЕ :  Проверьте  правильность  функционирования  коромысел  и  толкателей  клапанного
механизма перед установкой картера крышек опор распределительных валов.

4.2. Дополнительные операции

Рисунок : B1DP236D

ВНИМ АНИЕ :  Перед  установкой  совместите  вырез  в  шестерне  с  отверстием  штифтового  соединения  в
картере крышек подшипников распределительных валов.

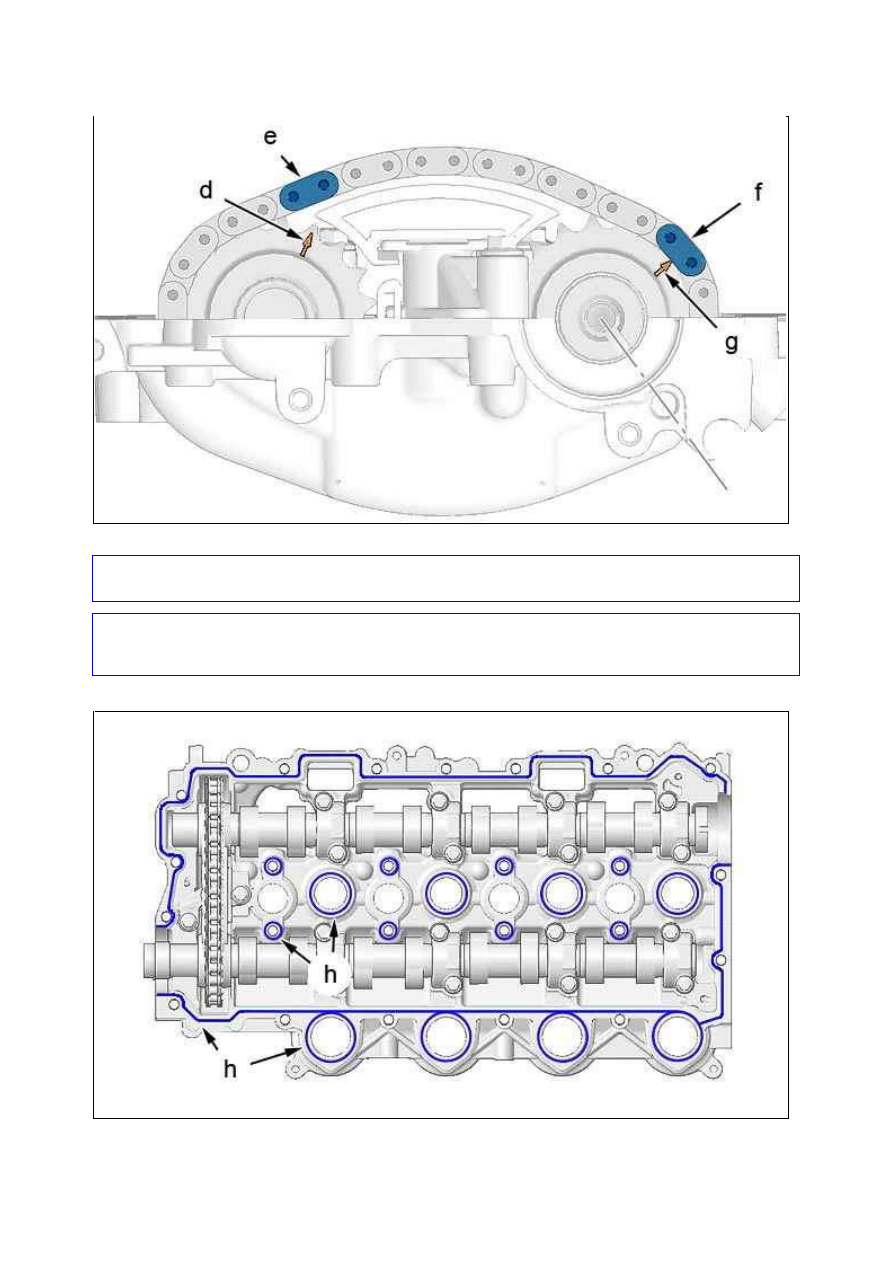

ВНИМ АНИЕ : Убедиться, что звенья, помеченные черным цветом "e" и "f", находятся напротив зубьев,
помеченных "d" и "g", шестерен привода распределительных валов ; В противном случае начните сначала
операцию по установке распределительных валов.

Рисунок : B1EP1W0D

Рисунок : B1DP237D

ВНИМ АНИЕ :  Очистите  соединяемые  плоскости  сертифицированным  продуктом,  удаляющим  остатки
металла Не  используйте  ни  абразив,  ни  царапающие  инструменты  на  соединяемых  плоскостях  ;
Соединяемые плоскости не должны содержать следов ударов или трещин.

Нанесите на поверхность прилегания крышки корпуса подшипников валик "h" герметика с индексом
"E10" (Использовать каталог продукции).

ВНИМ АНИЕ : Не закупоривайте герметиком каналы, через которые масло подается к гидронатяжителям
цепи распределительного механизма ( в "h").

ВНИМ АНИЕ : Выполните операцию установки не позже, чем через 5 минут.

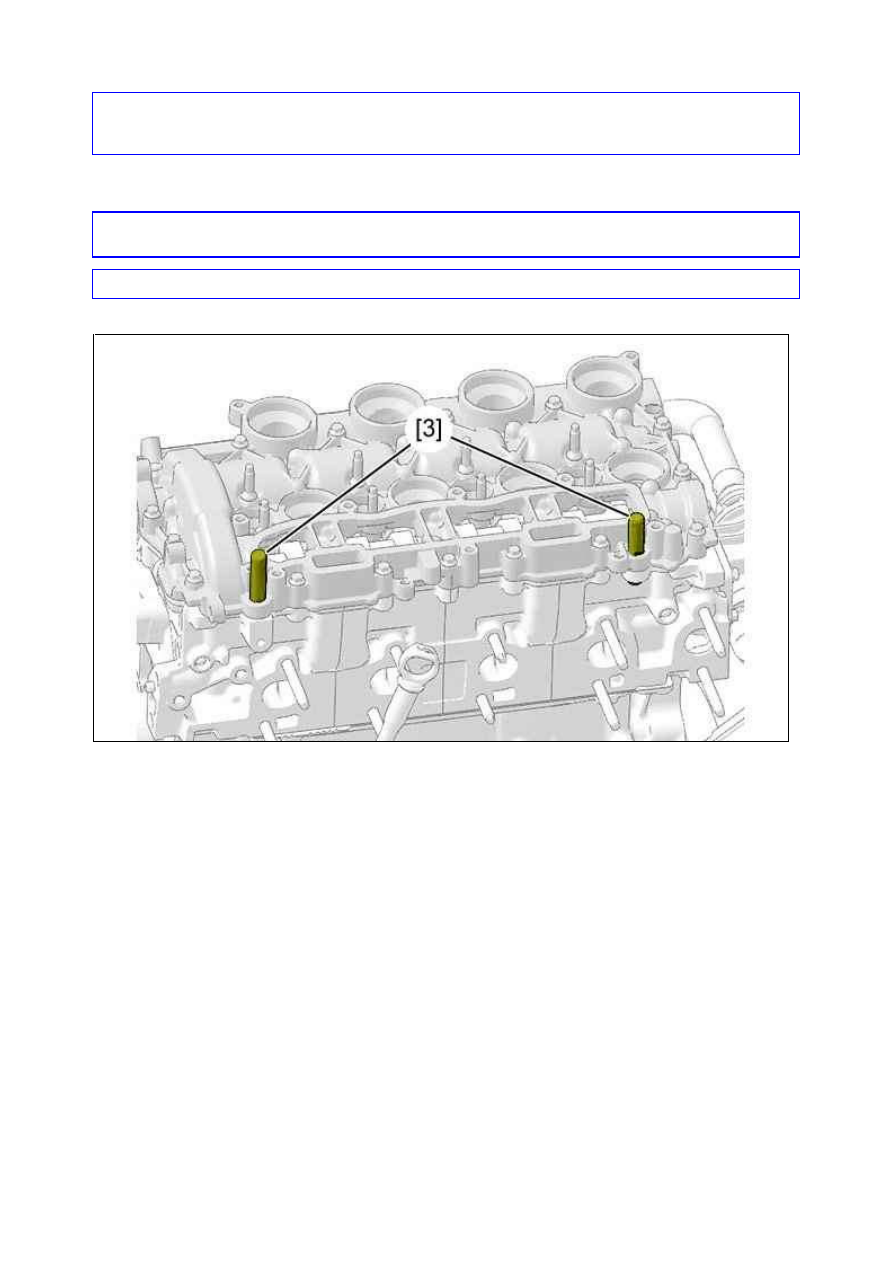

Установите направляющие штифты [3].
Установить картер подшипников распределительного вала на головку блока цилиндров с помощью
приспособления [3].

Рисунок : B1DP238D
