ВНИМ АНИЕ : Вставить и затем последовательно затянуть крепежные болты в указанном порядке (от 1 до
16).

Затяните :



Винты крышек подшипников распределительных валов с моментом 1 ± 0,1 даНм



Винты крепления натяжителя цепи ГРМ с моментом 1 ± 0,1 даНм

3.1. Проверка правильности установки цепи привода распределительных валов

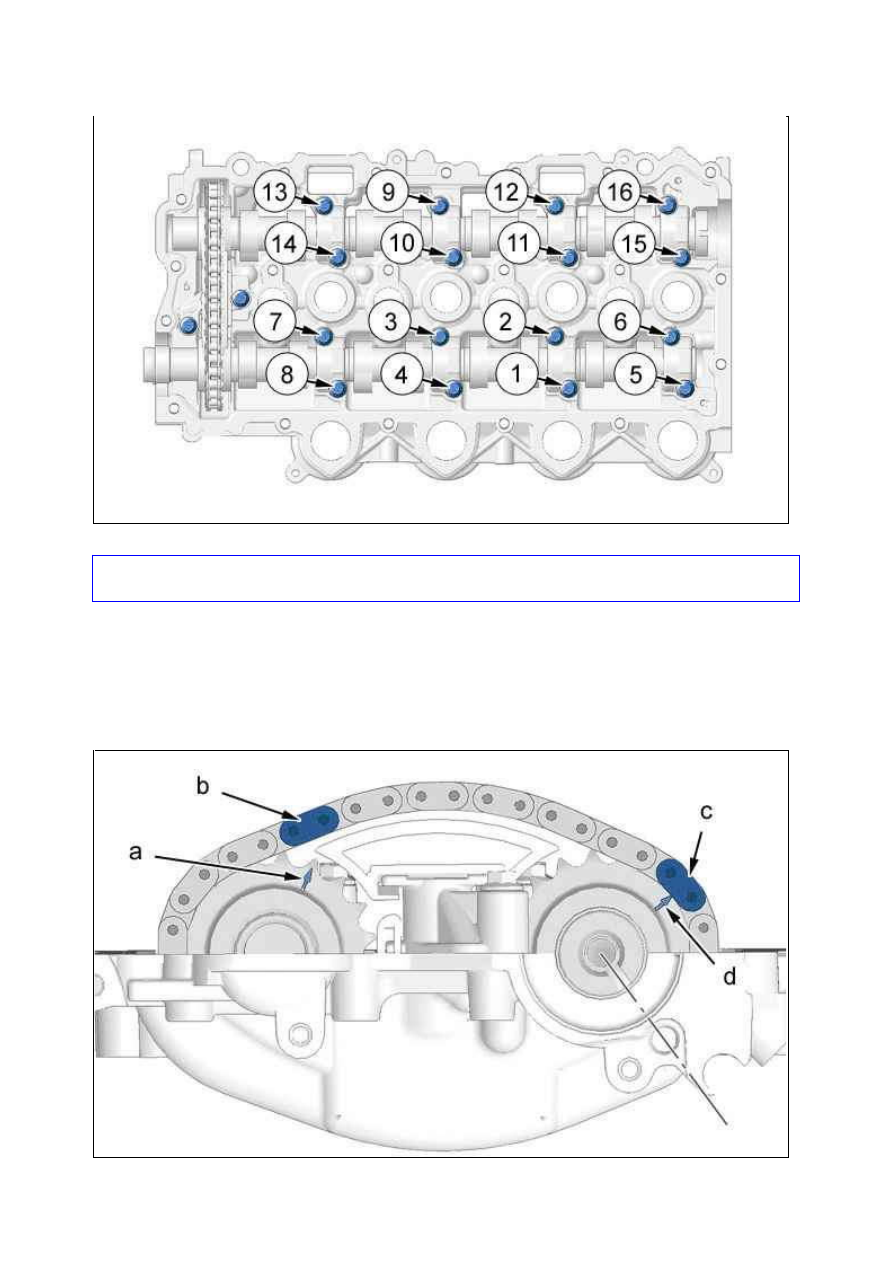

Рисунок : B1DP23LD

ВНИМ АНИЕ :  Вырез  шестерни  распределительного  вала  должен  располагаться  напротив  отверстия
штифтового соединения на крышках подшипников распределительных валов.

Установите :



Ш кив распределительного вала



Болт шкива распределительного вала

Установить в контрольную точку распределительный вал ; С помощью приспособления [1].
Снимите приспособление [1].
Поверните на 40 оборота распределительные валы.
Установить в контрольную точку распределительный вал ; С помощью приспособления [1].
Убедитесь, что маркированные черным цветом звенья цепи " b " и " c " находятся напротив зубьев,
маркированных " a " и " d ", звездочек приводараспределительных валов ; В противном случае начните
сначала операцию по установке распределительных валов.
Снимите :



Приспособление [1]



Болт шкива распределительного вала



Ш кив распределительного вала

3.2. Дополнительные операции

Установите :



К рышку головки блока цилиндров



Декоративную крышку двигателя

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : B1EP1W4D

СНЯТИЕ ­ У СТАНОВК А : ДЕРЖАТЕЛЬ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

Рисунок : E5AP3DJD

М етка  Обозначение

Номер (реферанс)

Номер (реферанс)

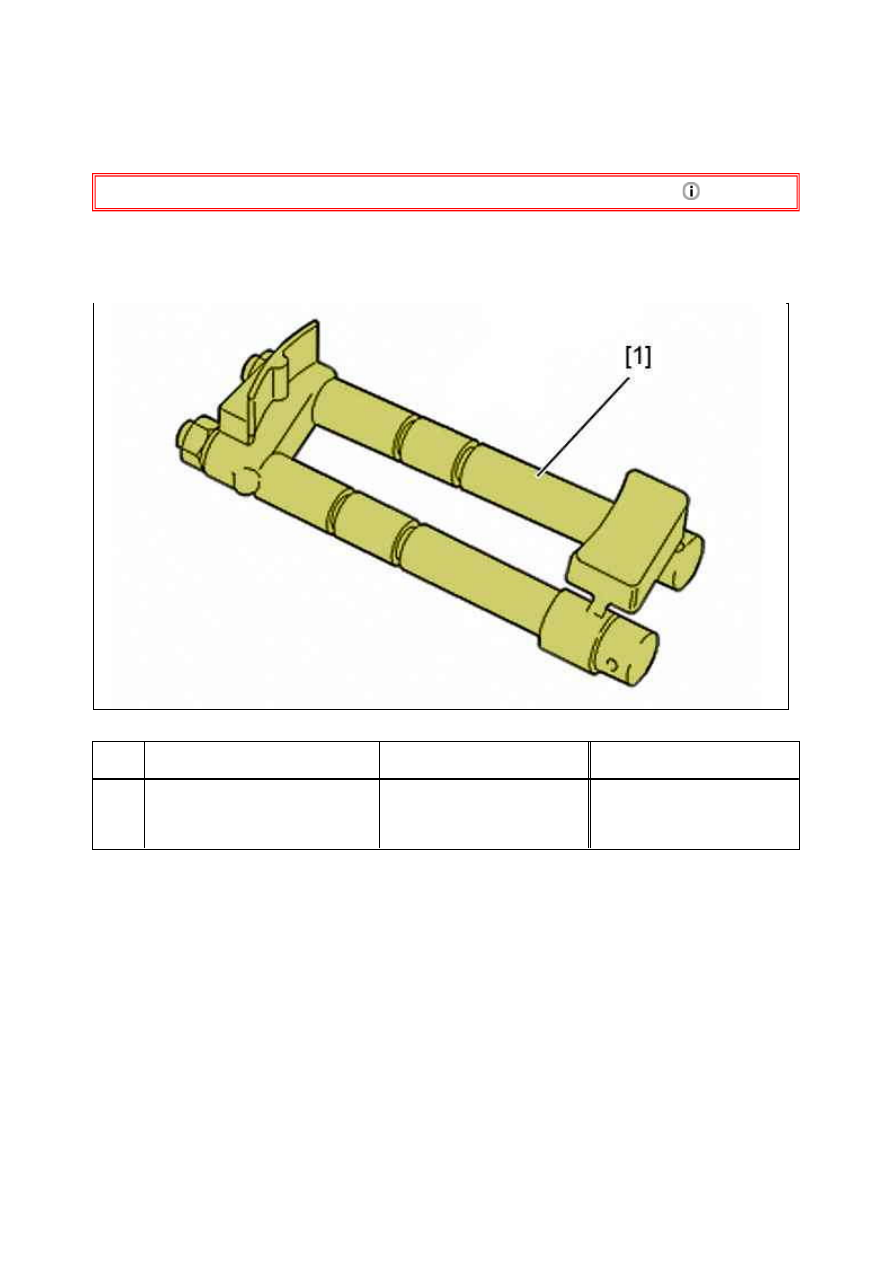

[1]

[/] приспособление для фиксации
шкива зубчатого ремня 1

1 860 765 000
Инструментальный ящик (­
).0191

1 860 765 000
Инструментальный ящик (­
).0191

2. Снятие

Рисунок : E5AP3DKD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[2]

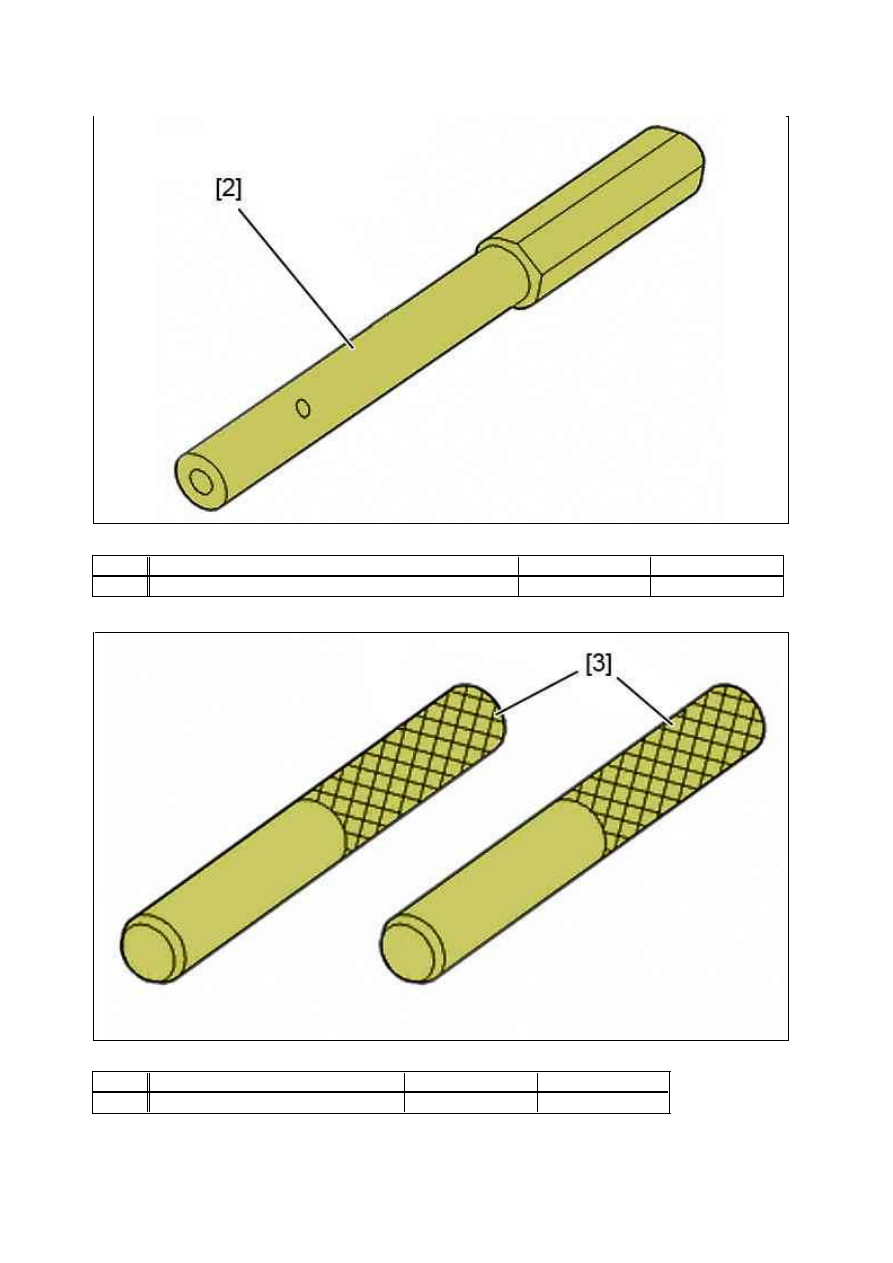

Калибровочный штифт шкива распределительного вала  (­).0194.B

(­).0194.B

Рисунок : E5AP3DLD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[3]

Ш тифт для сборки опор распредвалов  (­).0194.N

(­).0194.N
