Peugeot Partner (B9). Руководство - часть 36

Снять переднюю промежуточную трубу выпускной системы .

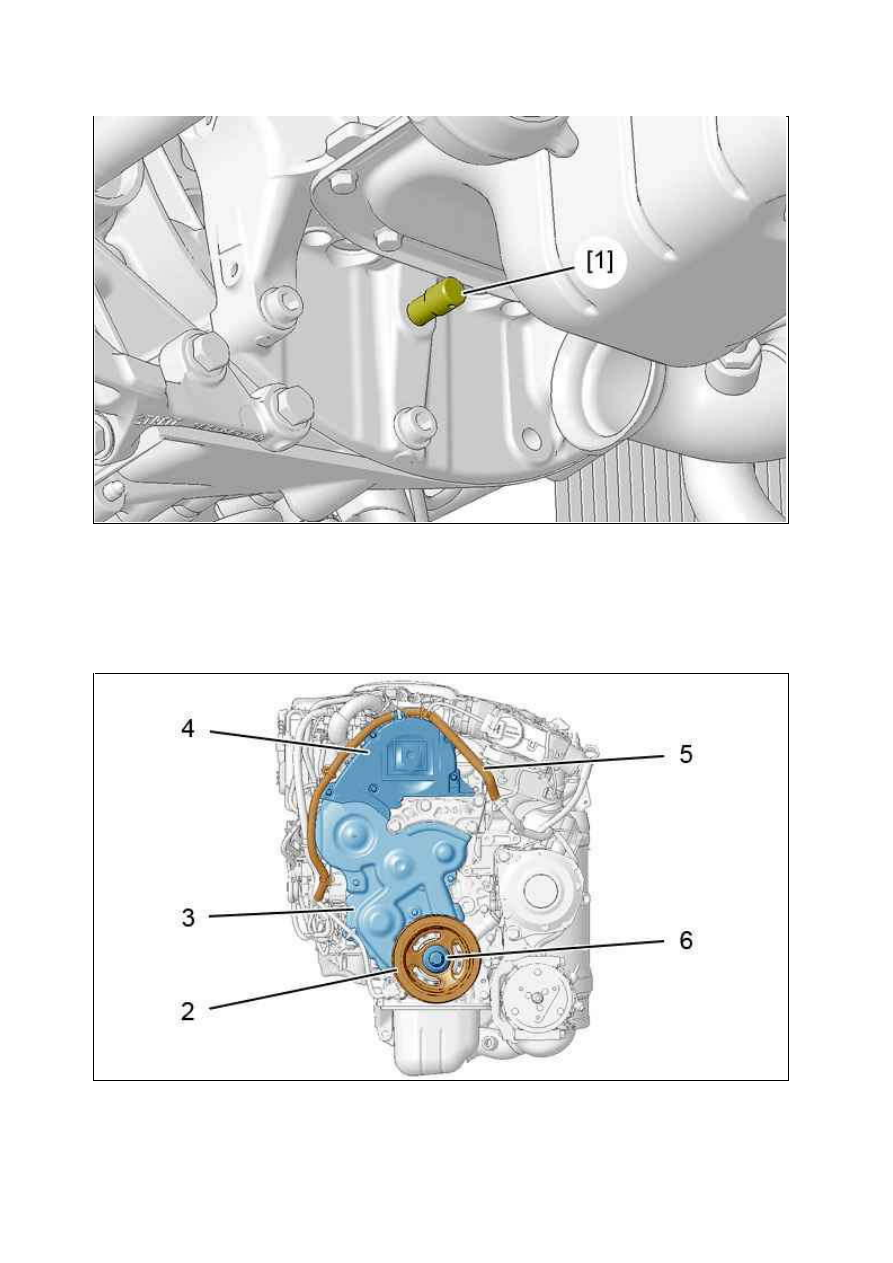

Установите штифт маховика двигателя [1] в отверстие фиксации картера крышки подшипников коленчатого
вала .
Поверните вал двигателя в обычном направлении вращения, чтобы фиксатор [1] вошел в отверстие для
фиксации.

Отодвинуть жгут проводов (5).
Снимите :



Верхний картер газораспределительного механизма (4)

Рисунок : B1EP1UED

Рисунок : B1EP1UND



Болт (6)



Ш кив (2)



Нижний картер привода ГРМ (3)

Установите болт (6).
Снимите приспособление [1].

3. Проверка

3.1. Визуальный контроль

ВНИМ АНИЕ : Выполнить контрольные операции, приведенные ниже.

Убедитесь в отсутствии трещин и следов масла на ремне привода механизма газораспределения.
Убедитесь в отсутствии следов утечки масла (сальники коленвала и распредвала).
Проверить отсутствие течи охлаждающей жидкости (водяной насос).
Убедитесь, что полоска мишени датчика частоты вращения двигателя не повреждена и не потрескалась.
Замените неисправные детали.

3.2. Проверка правильности регулировки газораспределительного механизма

ВНИМ АНИЕ :  На  магнитной  полоске  не  должно  быть  следов  повреждений.  Не  подносите  к  магнитной
полоске источники магнитного излучения ; В противном случае замените шкив коленчатого вала.

Поверните коленчатый вал 6 раз по часовой стрелке с помощью болта (6).

ВНИМ АНИЕ : Запрещено вращать коленвал в обратном направлении.

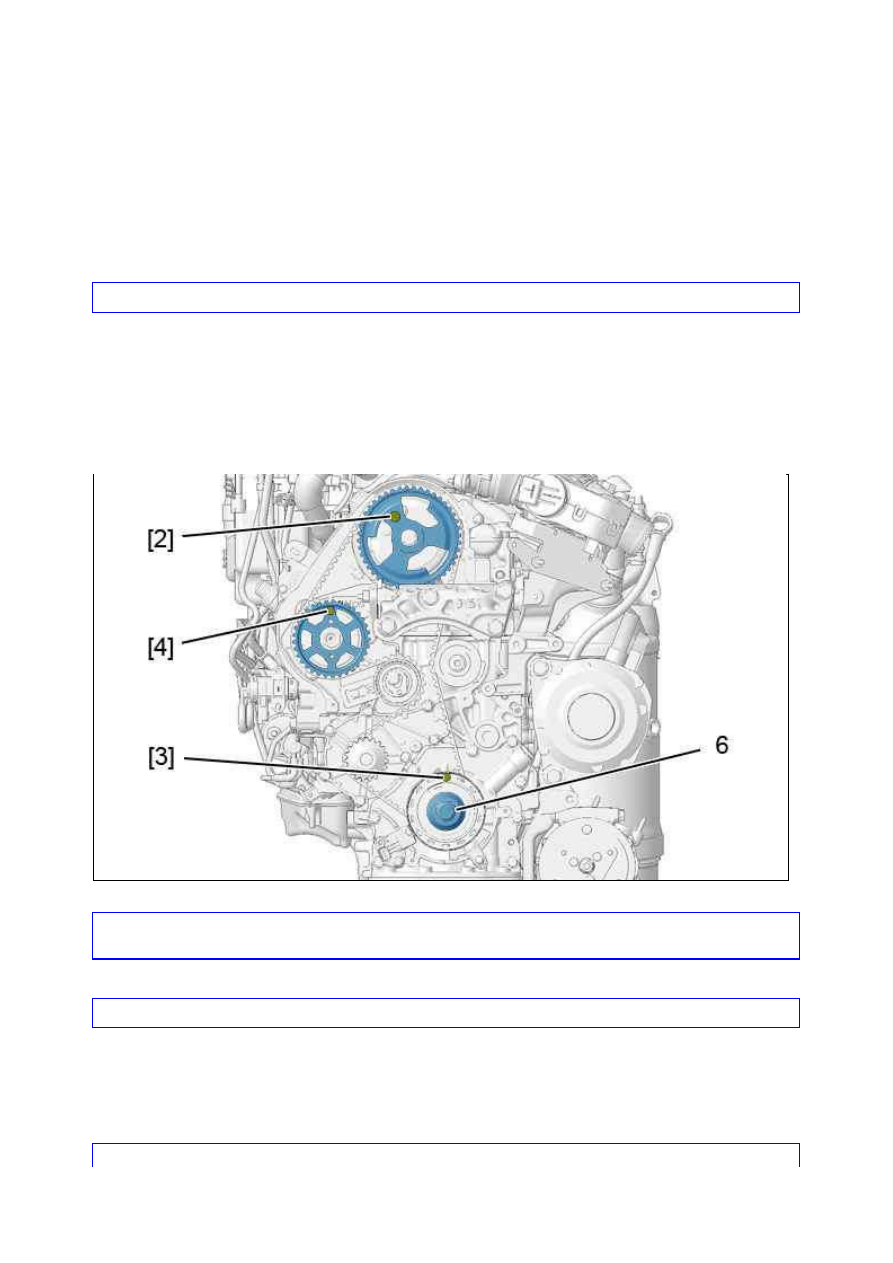

Зафиксируйте штифтом :



Коленчатый вал ; С помощью приспособления [3]



Распределительный вал ; С помощью штифта [2] (смажьте штифт)



Ш кив привода топливного насоса высокого давления ; С помощью приспособления [4] (смажьте
штифт)

ВНИМ АНИЕ :  В  случае  невозможности  штифтового  соединения  распределительного  вала  проверьте,

Рисунок : B1EP1UPD

чтобы  смещение  между  отверстием  в  шкиве  распределительного  вала  и  отверстием  штифтового
соединения не превышало 1 мм ; В противном случае повторите операцию по установке ремня ГРМ.

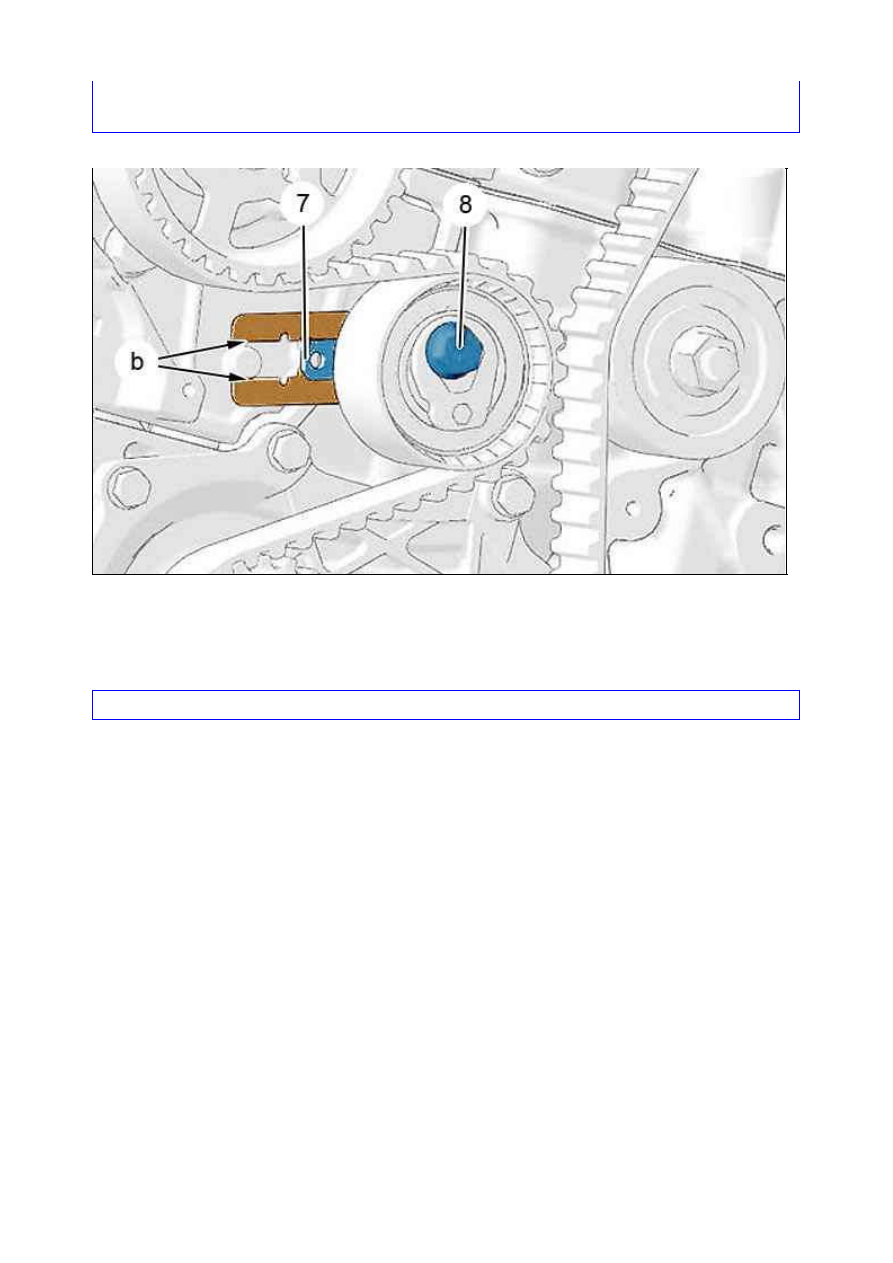

Проверьте расположение указателя (7).

ПРИМ ЕЧАНИЕ :  Указатель  (7)  динамического  натяжного  ролика  должен  располагаться  в  центре
промежутка "b".

ВНИМ АНИЕ : В противном случае повторите операцию по натяжению ремня привода ГРМ.

Снимите приспособления [2], [3], [4].

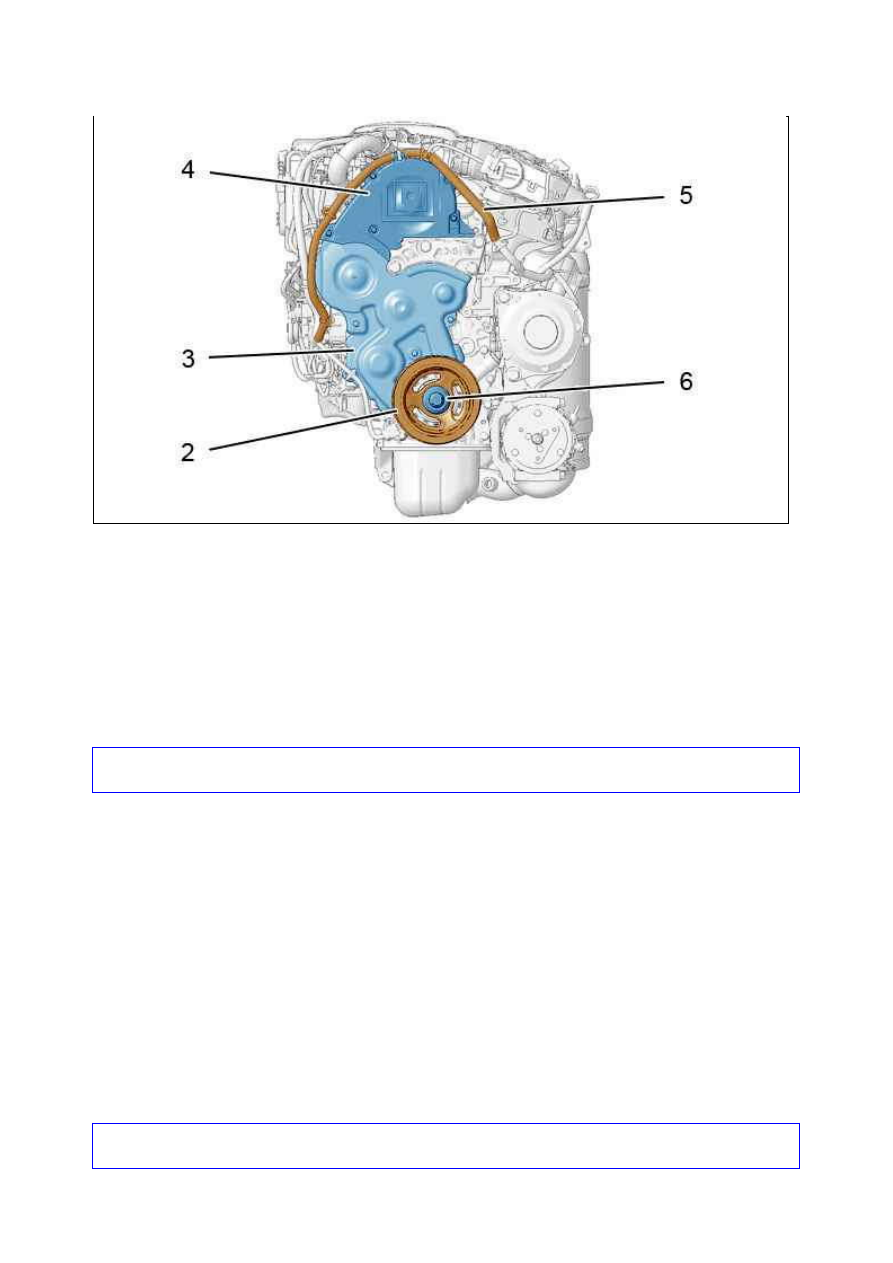

4. У становка

Рисунок : B1EP1UQD

Установите приспособление [1].
Снимите болтов (6).
Установите :



Нижний картер привода ГРМ (3)



Ш кив (2)

Установить болт (6) (новый).
Метод затяжки болта (6) :



Предварительно затяните моментом 3,4 ± 0,4 дН.м



Выполните угловую затяжку на 190° ± 5 °

ВНИМ АНИЕ :  Когда  достигнут  требуемый  угол,  убедитесь,  что  момент  затяжки  болта  находится  в
границах от 8 до 16 дН.м.

Снимите приспособление [1].
Установите :



Верхний картер газораспределительного механизма (4)



Жгут электрических проводов (5)

ПРИМ ЕЧАНИЕ : Используйте новые пластиковые ремешки .

Установите :



Ремень привода навесного оборудования  (в зависимости от комплектации)



Бачок гидроусилителя (в зависимости от комплектации)



Воздушные патрубки (1)

Присоедините трубки подачи и возврата топлива ( в "a").
Установите :



Декоративную крышку двигателя



Передний правый подкрылок



Переднее правое колесо

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : B1EP1URD
