Peugeot Partner (B9). Руководство - часть 34

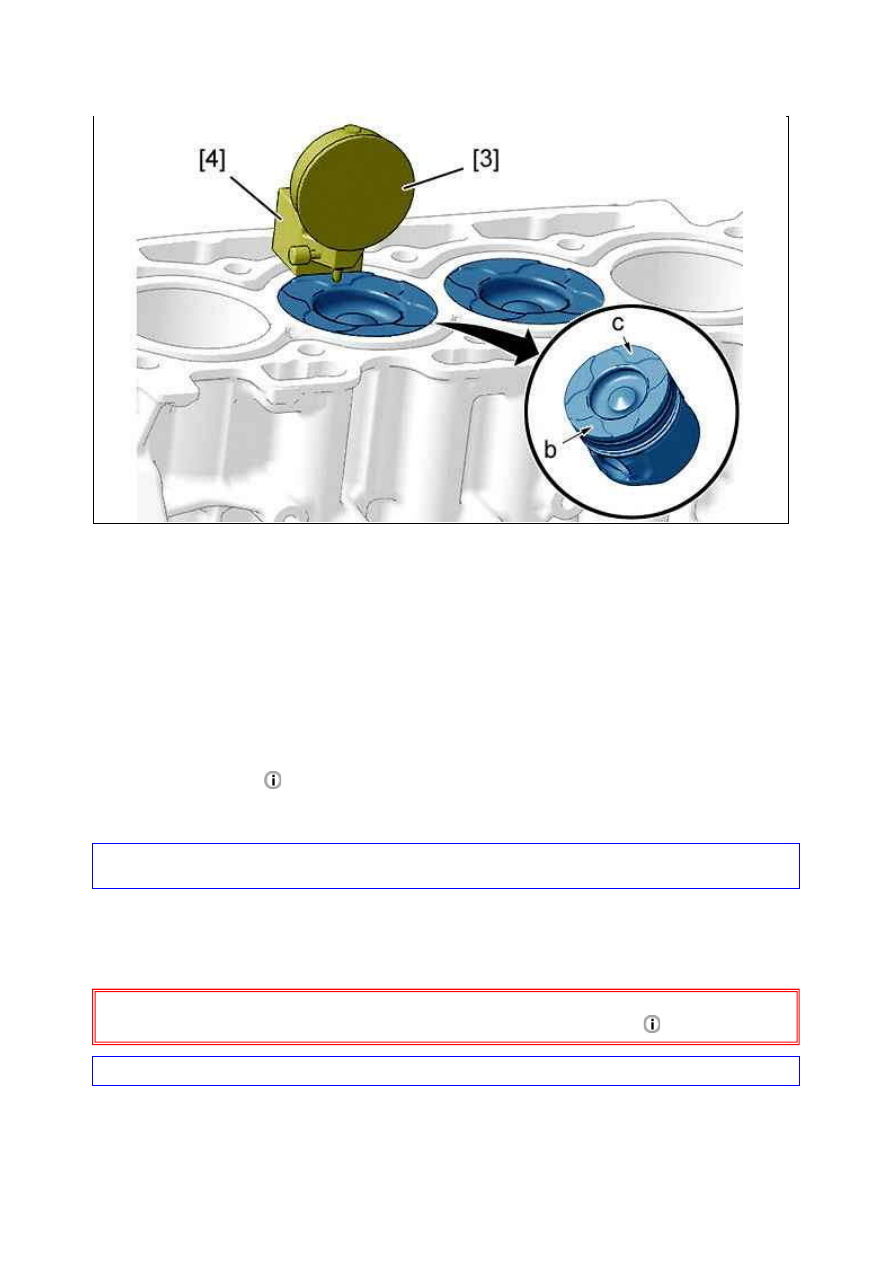

Переместить кронштейн [4] и стрелочный индикатор [3] на плоскость стыка блока цилиндров.
Снимите калибровочный штифт коленчатого вала .
Установите щуп стрелочного индикатора на верхнюю плоскость блока цилиндров и установите индикатор на
ноль.
Установить щуп стрелочного индикатора в одну из контрольных точек (Точка контроля "b").
Повернуть коленчатый вал, чтобы установить поршень в верхнюю мертвую точку, не превышая ее (в
направлении часовой стрелки).
Записать значение .
Установить щуп стрелочного индикатора в одну из контрольных точек (Точка контроля "c").
Записать значение .
Подсчитать среднюю величину на основе 2 полученных результатов.
Выполните аналогичную операцию для других поршней.

Самое большое значение определяет толщину прокладки головки блока цилиндров, которую
необходимо установить

.

ПРИМ ЕЧАНИЕ : Максимальное отклонение между поршнями: 0,1 мм.

ВНИМ АНИЕ :  Если  измеренные  значения  не  соответствуют  указанным  выше,  определите  причину
неисправности (ошибка при измерении, ошибка при выполнении работ, неисправность деталей).

Очистить плоскость прилегания прокладки блока отвода жидкости.
Зафиксируйте штифтом маховик двигателя.

5. У становка

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

ВНИМ АНИЕ : При установке все снятые уплотнители необходимо заменить на новые.

Рисунок : B1DP1YSD

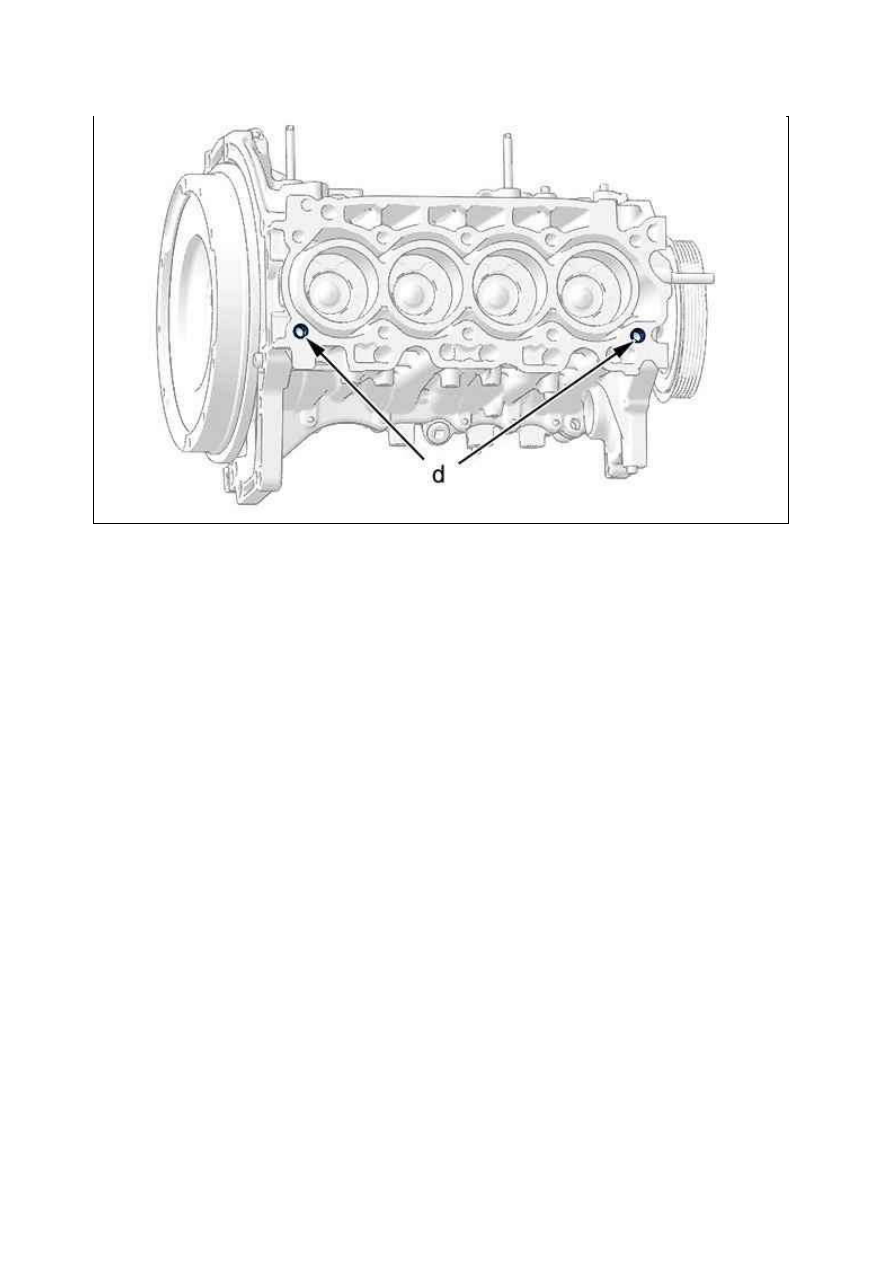

ПРИМ ЕЧАНИЕ : Проверить наличие центровочных штифтов  (в "d").

Проверить нормальную установку коленвала.

ПРИМ ЕЧАНИЕ :  Проверьте  правильность  позиционирования  уплотнителей  при  установке  прокладки
головки  цилиндров.  Нанести  смазку  "G12"  на  резьбу  и  под  головки  болтов  (Использовать  каталог
продукции).

Установите :



Головку блока цилиндров



Болт головки блока цилиндров ; С помощью приспособления [1]

5.1. Затяжка болтов крепления головки блока цилиндров

Рисунок : B1DP1YTD

ВНИМ АНИЕ : Действуйте последовательно от болта к болту в указанном порядке (порядок от 1 до 10).

Метод затяжки :



Предварительная затяжка моментом 2 ± 0,2 дН.м



Затяжка моментом 4 ± 4 2 дН.м



Угловая затяжка на 260 ± 5 ° ; С помощью приспособления [5]

5.2. У становка (продолжение)

Рисунок : B1DP21AD

Установите :



Ш пилька (23) ; Затяните моментом 1 ± 0,2 дН.м



Гайку (22) ; Затяните моментом 2 ± 0,5 дН.м



болтов (20) ; Затяните моментом 1 ± 0,1 дН.м



Свечи предпускового подогрева

; Затяжка моментом 0,85 ± 0,85 2 дН.м



Электрический жгут питания (21) свечей предварительного подогрева

5.3. Рулевое управление с гидравлическим усилителем

Установите :



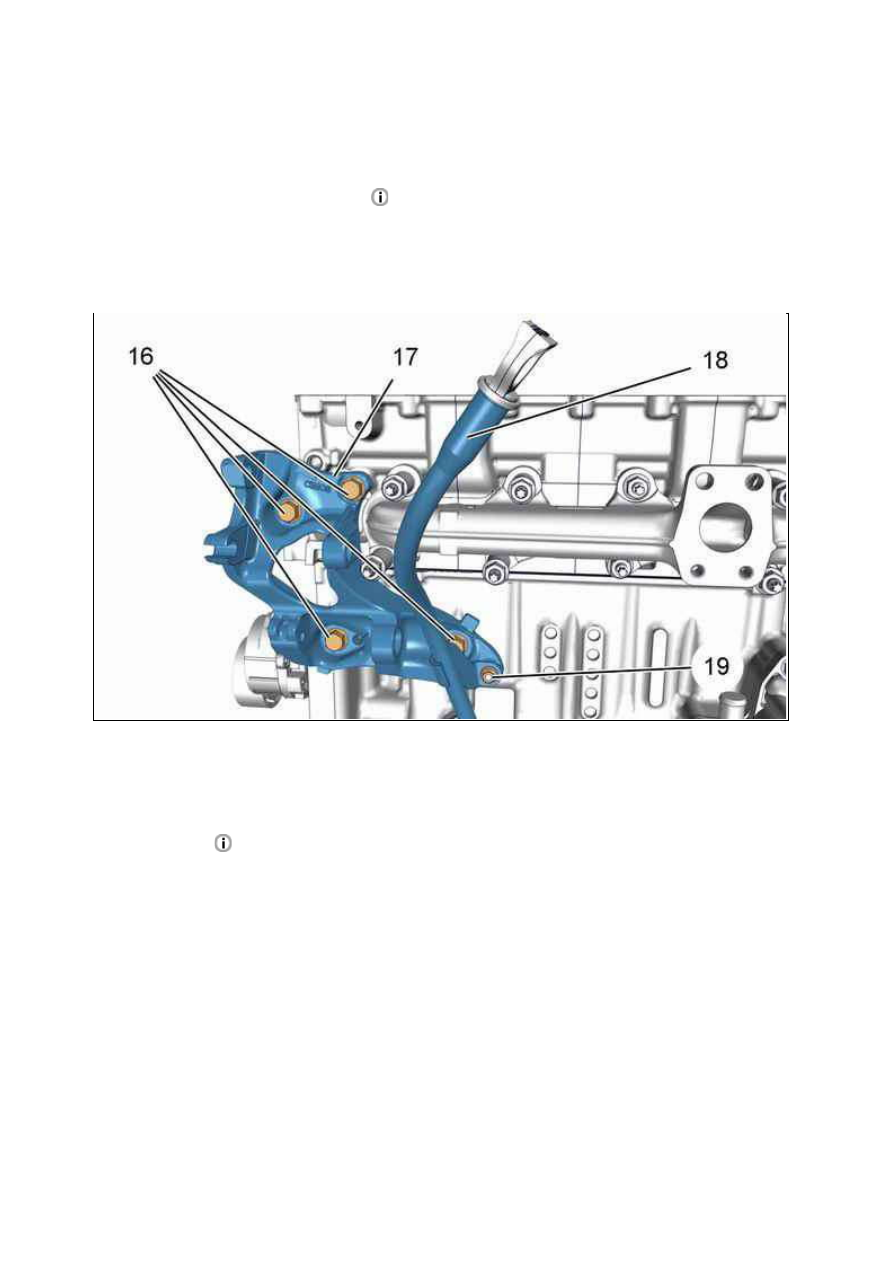

Многофункциональную опору (17)



болтов (19) ; Затяните моментом 2 ± 0,5 дН.м



Направляющую втулку масляного щупа (18)



Болт (16) ; Затяните моментом 0,8 ± 0,2 дН.м



Генератор

5.4. Электрический рулевой усилитель

Рисунок : B1DP23AD

Рисунок : B1DM0BQD
