Peugeot Partner (B9). Руководство - часть 32

СНЯТИЕ ­ У СТАНОВК А : ГОЛОВК А БЛОК А ЦИЛИНДРОВ (НА АВТОМ ОБИЛЕ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

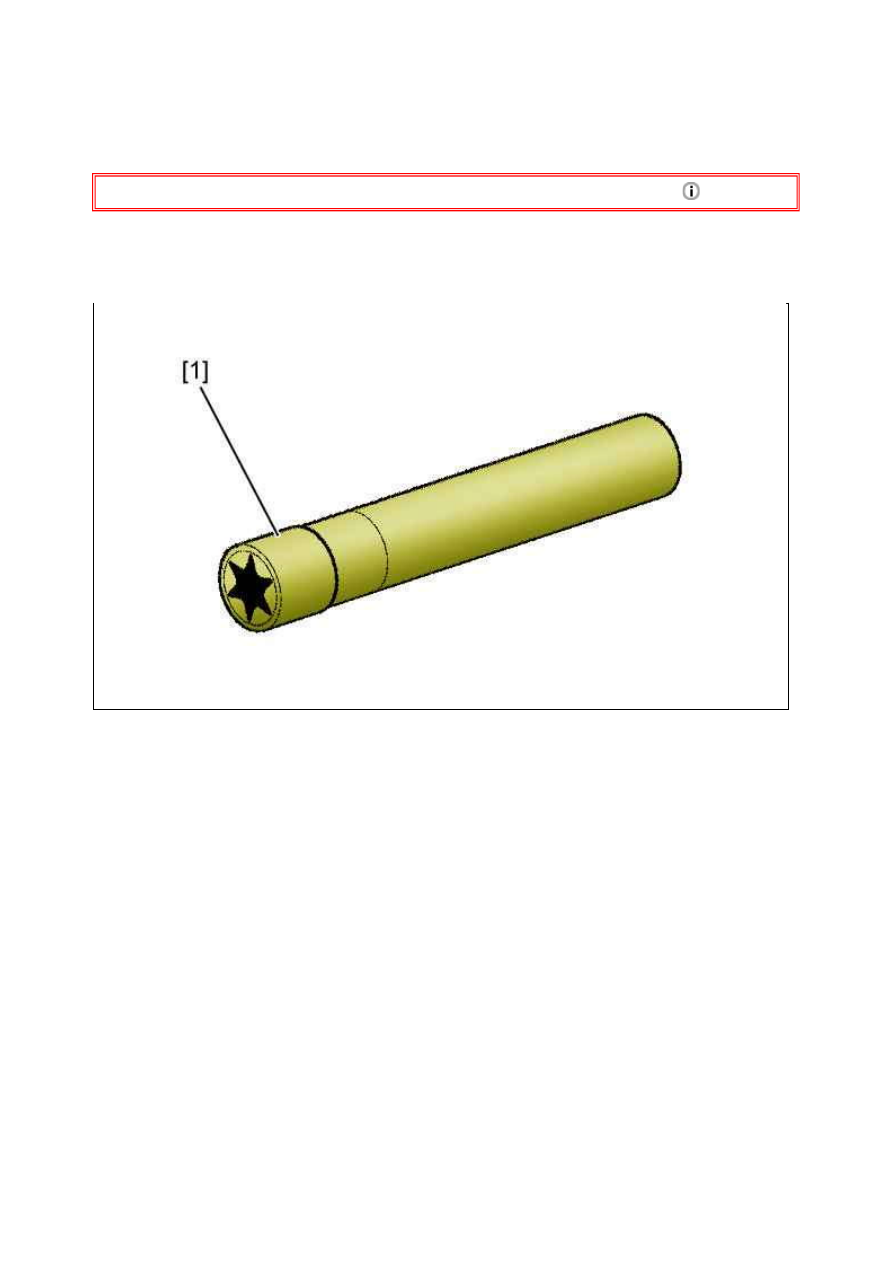

[1] Ключ­головка болта крепления ГБЦ (­).0185.

Рисунок : E5AP364D

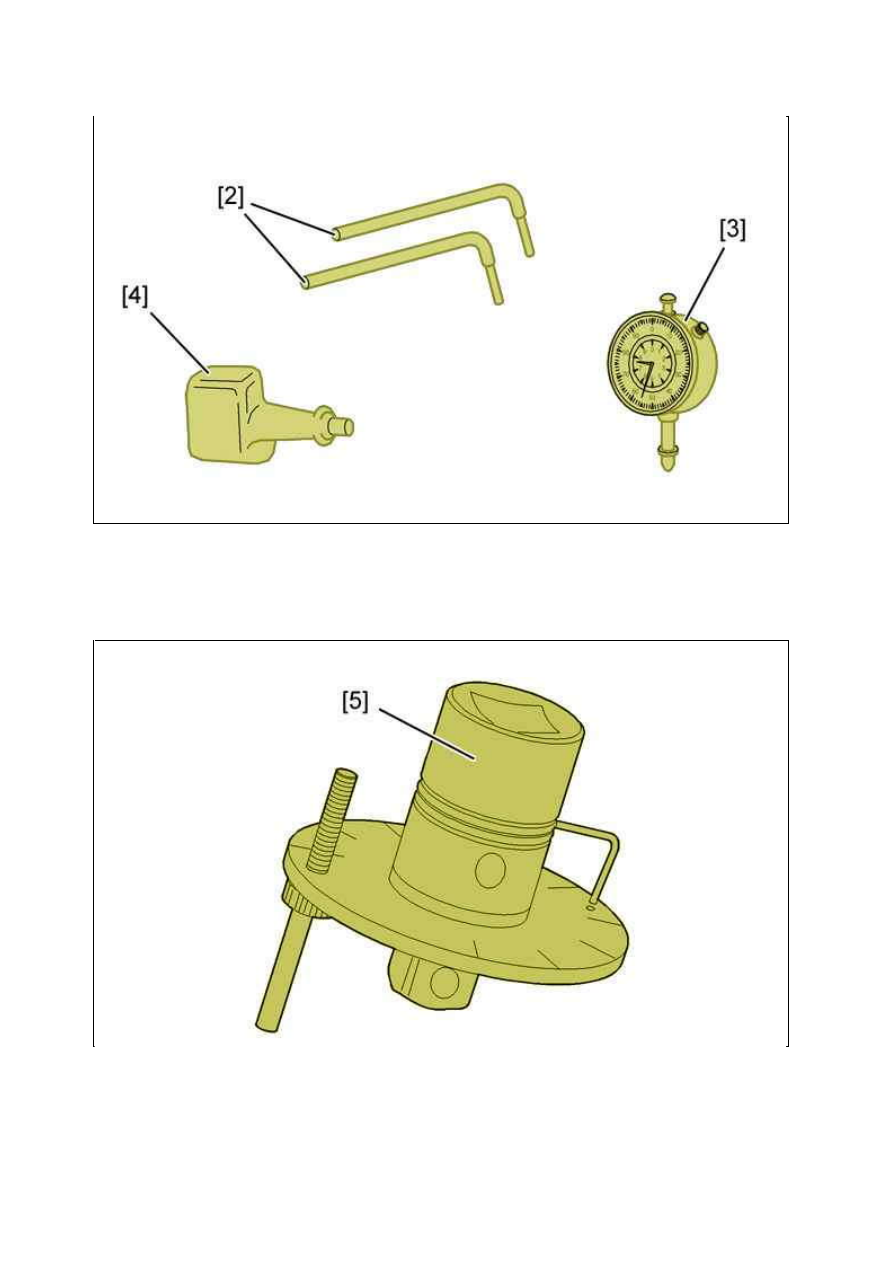

[2] рычага для отделения головки блока цилиндров  (­).0188­L.
[3]индикатор (­).1504.
[4]опора стрелочного индикатора (­).0110.

[5] адаптер для угловой затяжки 4069­T.

2. Снятие

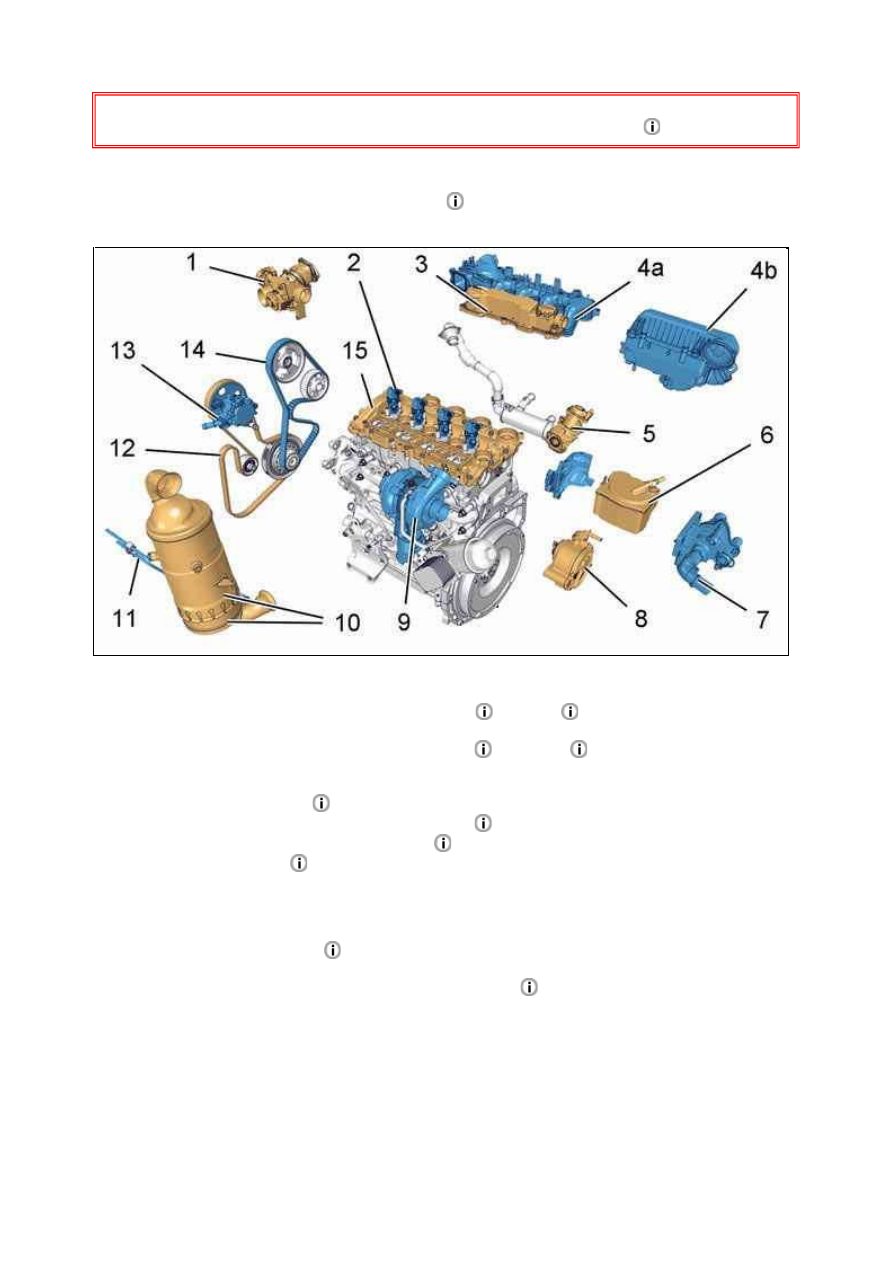

Рисунок : E5AP365D

Рисунок : E5AP3DMD

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

Отсоединить аккумуляторную батарею .
Снять декоративную крышку двигателя .

Слейте жидкость из контур системы охлаждения

.

Снимите :



Интегрированную систему впуска воздуха (4b)

(сверху)



Блок дозатора воздуха (1) (в зависимости от комплектации)



Интегрированную систему впуска воздуха (4a)

(нижний)



Маслоотделитель (3)



Электромагнитный клапан рециркуляции отработавших газов (5)



дизельные форсунки (2)



Топливный фильтр с кронштейном в сборе (6)



Блок выхода охлаждающей жидкости (7)



Вакуумный насос (8)



Трубки для измерения давления отработавших газов (11) (в зависимости от комплектации)



Блок нейтрализатор и механический фильтр (10) (в зависимости от комплектации)



Турбокомпрессор (9) (в зависимости от комплектации)



Ремень привода навесного оборудования (12) (в зависимости от комплектации)



Ремень привода ГРМ  (14)



Насос гидроусилителя рулевого управления (13) (в зависимости от комплектации)



К рышка постелей щек распределительного вала (15)

2.1. Рулевое управление с гидравлическим усилителем

Рисунок : B1DM09LD

Снимите :



Генератор



Болт (19)



Направляющую втулку масляного щупа (18)



болтов (16)



Многофункциональную опору (17)

2.2. Электрический рулевой усилитель

Рисунок : B1DM0BQD
