ХАРАК ТЕРИСТИК И : К ЛАПАНЫ И К ЛАПАННЫЕ ПРУ ЖИНЫ

1. клапанов

"a" Маркировка после ремонта.

1.1. Впускной клапан

1.2. Выпускной клапан

2. К лапанные пружины

ПРИМ ЕЧАНИЕ : Пружины впускных и выпускных клапанов идентичны.

Диаметр D = 2,8 ± 0,02 mm.
Идентификация : Без метки.

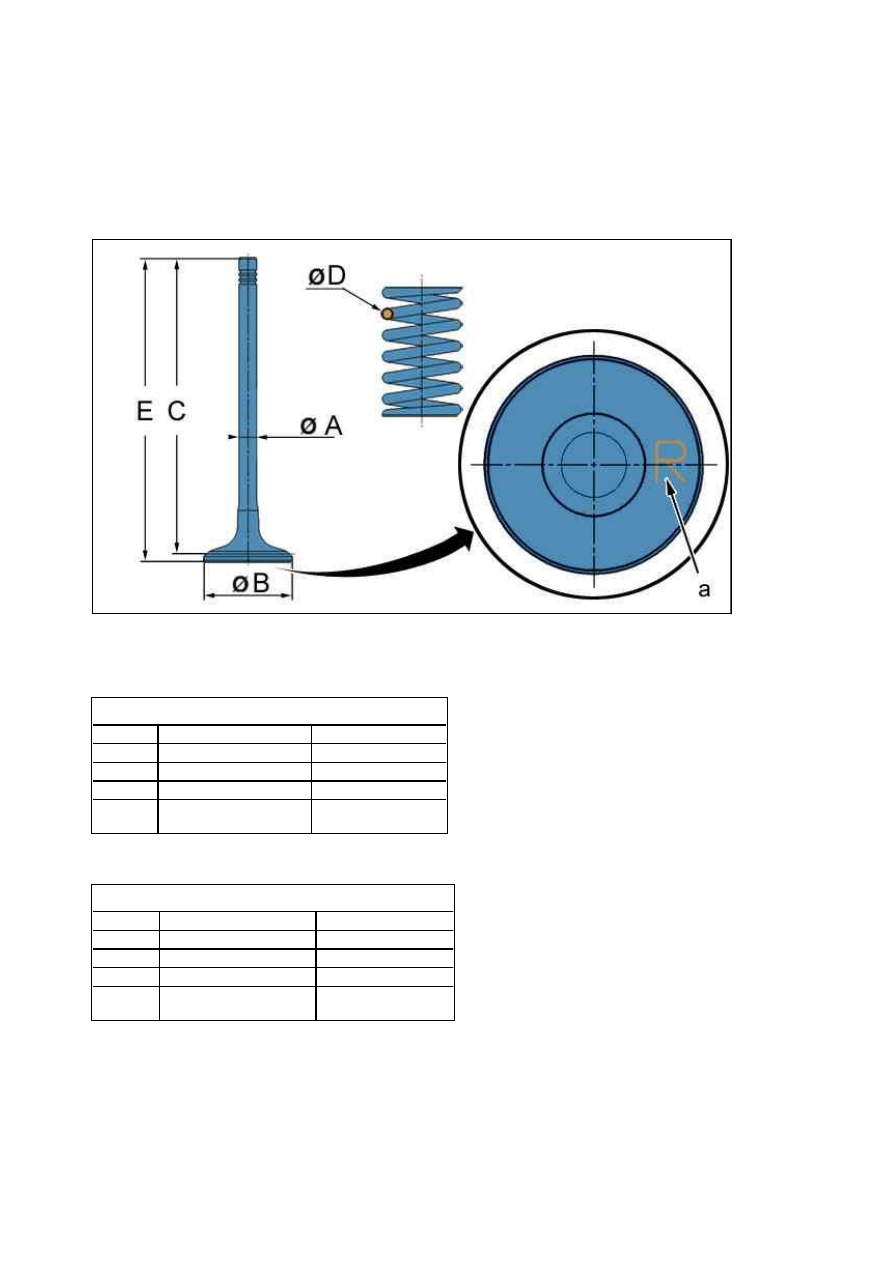

Рисунок : B1BB0VGD

Двигатели DV6 всех типов (EURO 4) Впускной клапан

М етка

Номинальный размер Ремонтная сторона

Ø A

5,485 (0 ; 0,015) мм

Ø B

25,6 ± 0,1 mm

Длина C 94,715 ± 0,15 mm

Длина E

96,435 ± 0,25 mm

96,035 ± 0,25 mm

Двигатели DV6 всех типов (EURO 4) Выпускной клапан

М етка

Номинальный размер

Ремонтная сторона

Ø A

5,475 (0 ; 0,015) мм

Ø B

23,4 ± 0,1 mm

Длина C 94,63 ± 0,15 mm

Длина E

96,6 ± 0.25 mm

96,2 ± 0,25 mm

ХАРАК ТЕРИСТИК И : СЕДЛА И НАПРАВЛЯЮ ЩИЕ ВТУ ЛК И К ЛАПАНОВ

1. Обработка в головке блока цилиндров

1.1. Размеры для обработки головки блока цилиндров впускных клапанов

1.2. Размеры для обработки головки блока цилиндров выпускных клапанов

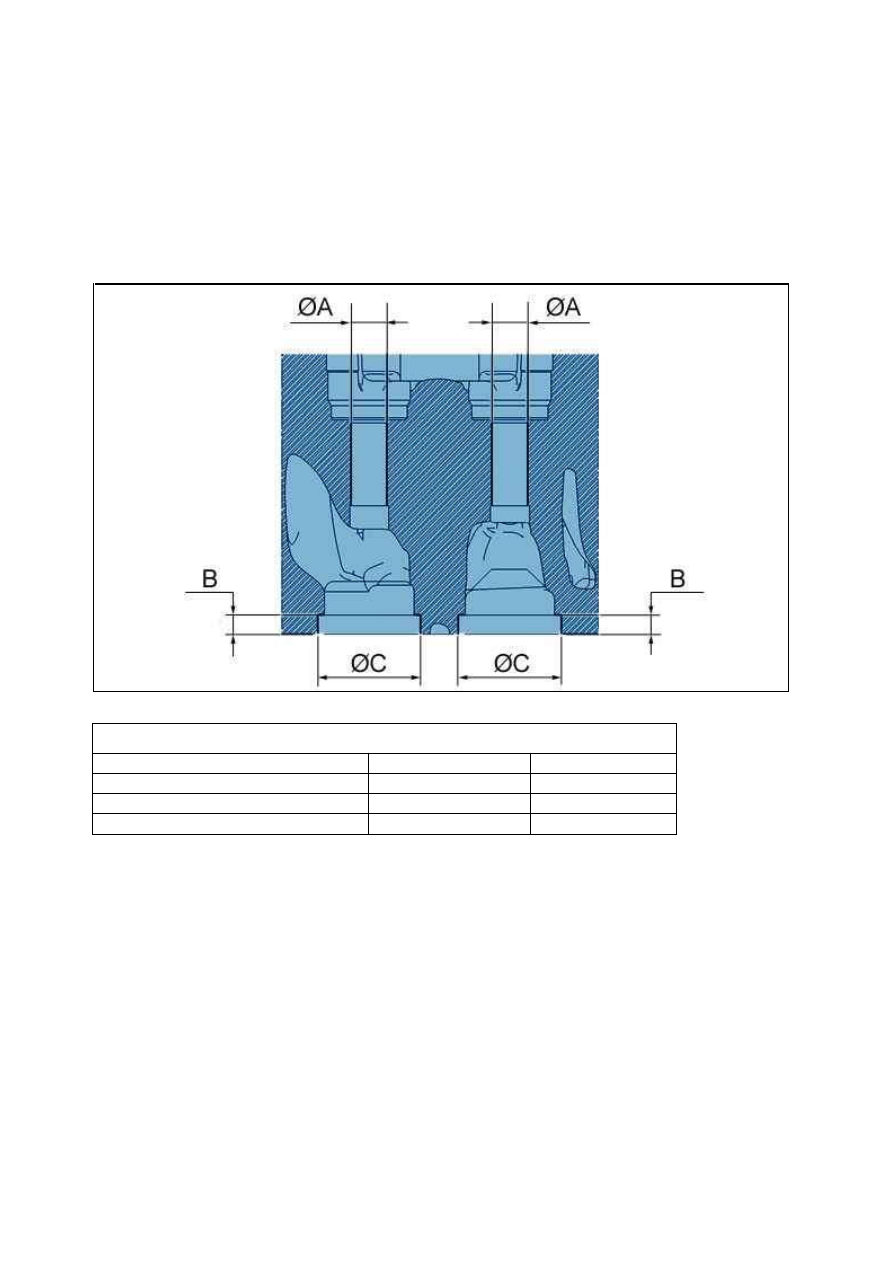

Рисунок : B1DP1P1D

Двигателя DV6 Euro 4 (Все типы )

Обработка в головке блока цилиндров Номинальный размер Ремонтная сторона
Ø A

9,474 (+ 0,022 ; 0) мм

9,974 (+ 0,022 ; 0) мм

5 (+ 0,4 ; 0,2) мм

Ø C

27,4 (+ 0,025 ; 0) мм

2. Направляющие втулки клапанов

2.1. Размеры для обработки направляющих

Рисунок : B1DP1P2D

Двигателя DV6 Euro 4 (Все типы )

Обработка в головке блока цилиндров Номинальный размер Ремонтная сторона
Ø D

9,474 (+ 0,022 ; 0) мм

9,974 (+ 0,022 ; 0) мм

5 (+ 0,4 ; 0,2) мм

Ø F

26,09 (+ 0,025 ; 0) мм

(1) Направляющая выпускного и впускного клапана (серийный размер).
(2) Направляющая выпускного и впускного клапана (ремонтный размер).

2.2. Размещение

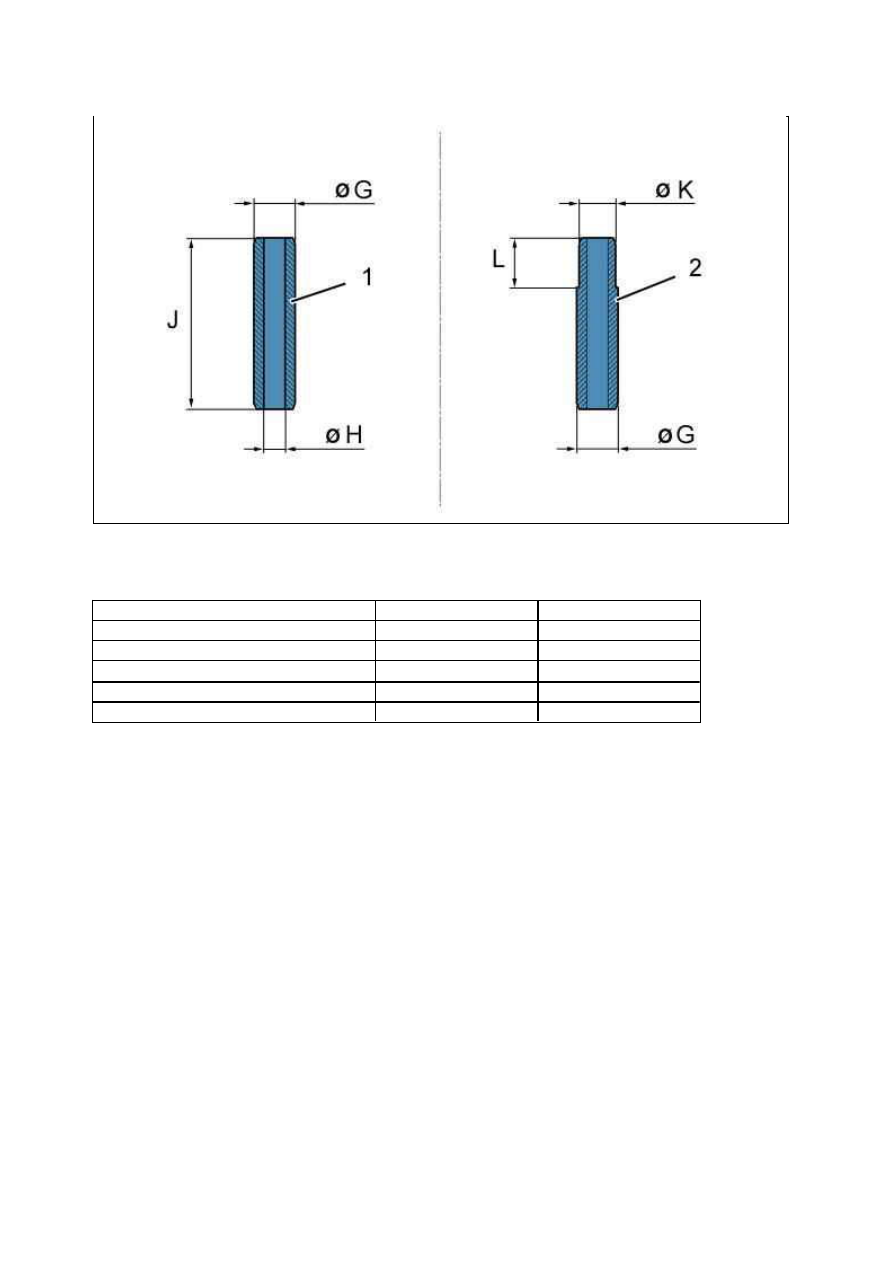

Рисунок : B1DP1P3D

Размеры для обработки направляющих Номинальный размер Ремонтная сторона
Ø G

9,55 (+ 0,04 ; + 0,03) мм 10 (+ 0,04 ; + 0,03) мм

Ø H

5 ± 0,05 mm

Ø J

34 ± 0,25 mm

Ø K

9,55 (+ 0,04 ; + 0,03) мм

10 ± 0,1 mm
