Peugeot Partner (B9). Руководство - часть 31

3. Седла клапанов

3.1. Размеры для обработки седел

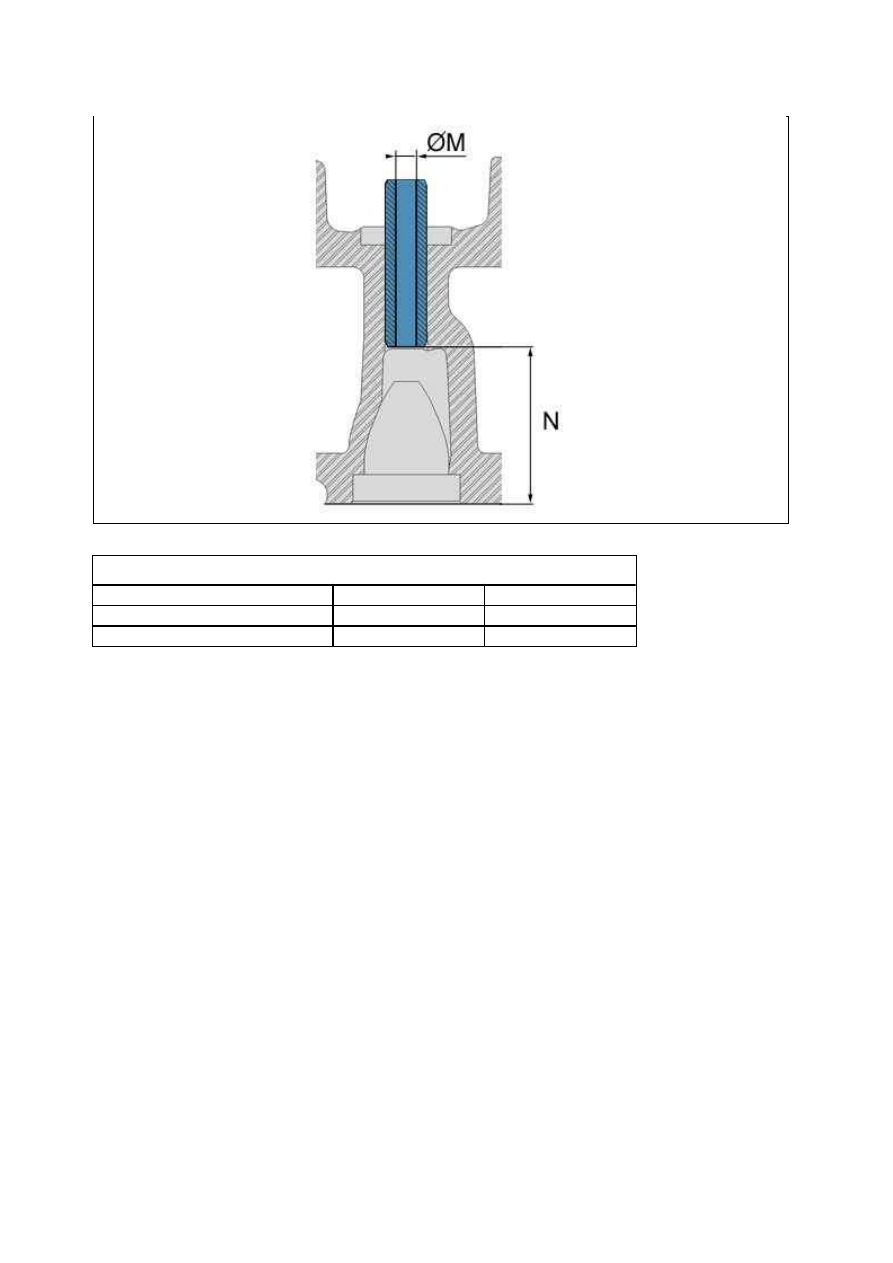

Рисунок : B1DP1P4D

Двигателя DV6 Euro 4 (Все типы )

Направляющие втулки клапанов  Впускной клапан

Выпускной клапан

Ø M

5,5 (0 ; ­ 0,018) мм

5,5 (0 ; ­ 0,018) мм

Высота : N

29,38 (+ 0,6 ; ­ 0,5) мм  29,88 (+ 0,6 ; ­ 0,5) мм

(3) Седла впускных клапанов.
(4) Седла выпускных клапанов.

3.2. Размещение ­ Седла впускных клапанов

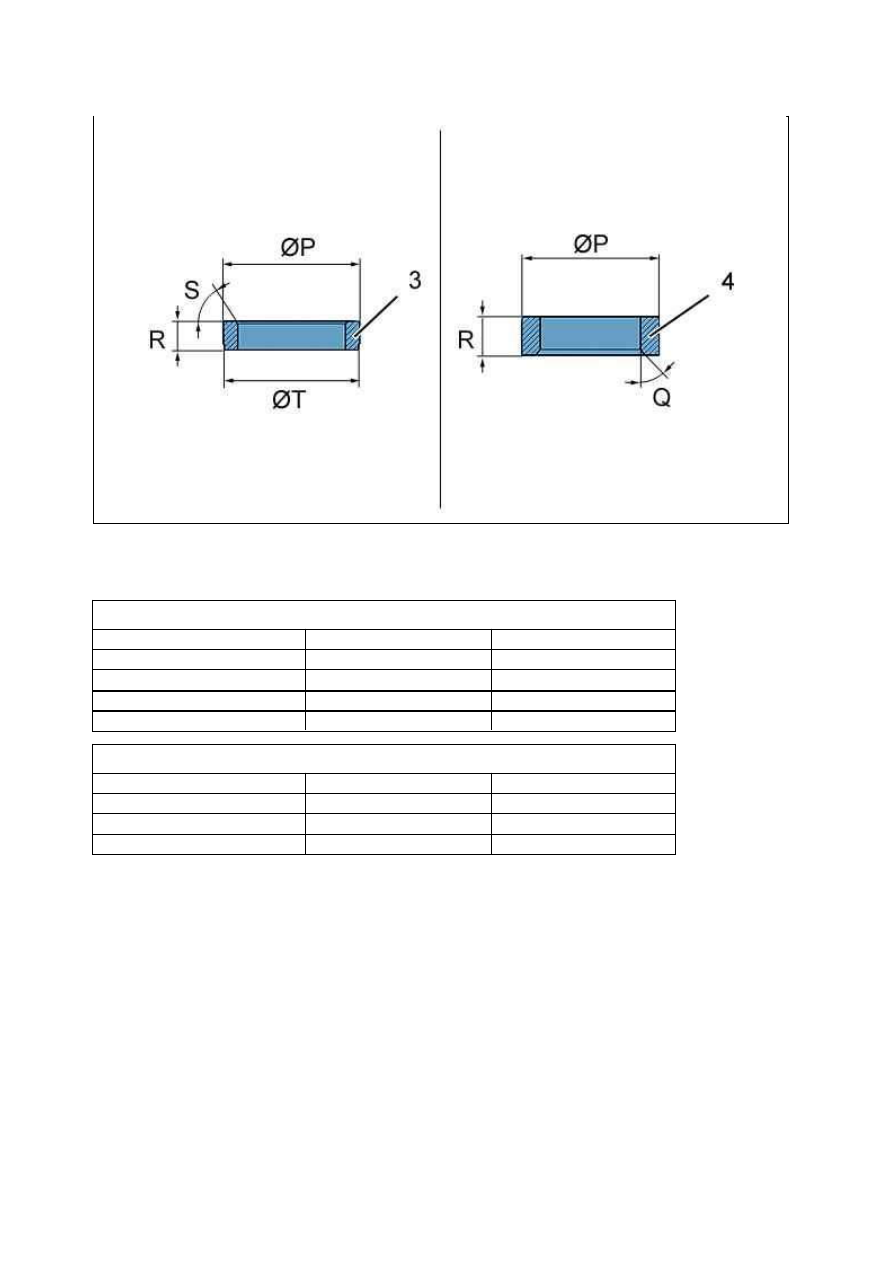

Рисунок : B1DP1P5D

Двигателя DV6 Euro 4 (Все типы ) ­ Седла впускных клапанов

Размеры для обработки седел  Номинальный размер

Ремонтная сторона

R

4,7 (0 ; ­ 0,05) мм

4,5 (0 ; ­ 0,05) мм

У гол S

45 °

­

Ø P

27,41 (+ 0,085 ; + 0,075) мм  27,91 (+ 0,085 ; + 0,075) мм

Ø T

27,2 ± 0,1 mm

27,7 ± 0,1 mm

Двигателя DV6 Euro 4 (Все типы ) ­ Седла выпускных клапанов

Размеры для обработки седел  Номинальный размер

Ремонтная сторона

R

4,7 (0 ; ­ 0,05) мм

4,5 (0 ; ­ 0,05) мм

У гол Q

­

45 °

Ø P

25,21 (+ 0,085 ; + 0,075) мм  25,71 (+ 0,085 ; + 0,075) мм

3.3. Размещение ­ Седла выпускных клапанов

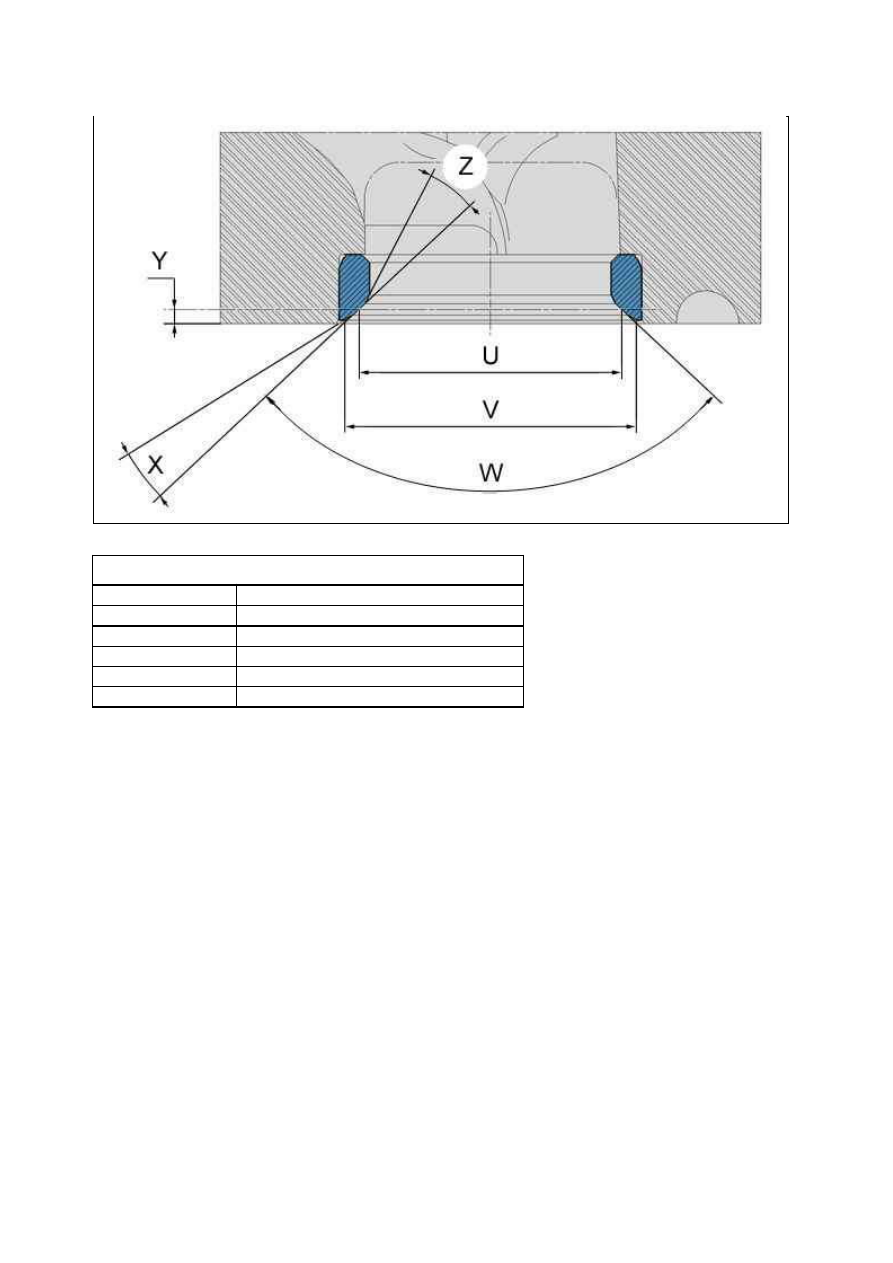

Рисунок : B1DP1P6D

Двигателя DV6 Euro 4 (Все типы ) ­ Седла впускных клапанов

Y

1,02 (+ 0,1 ; 0) мм

У гол Z

15 °

U

24,4 ± 0,15 mm

V

26,29 ± 0,15 mm

У гол W

90 °

У гол X

15 °

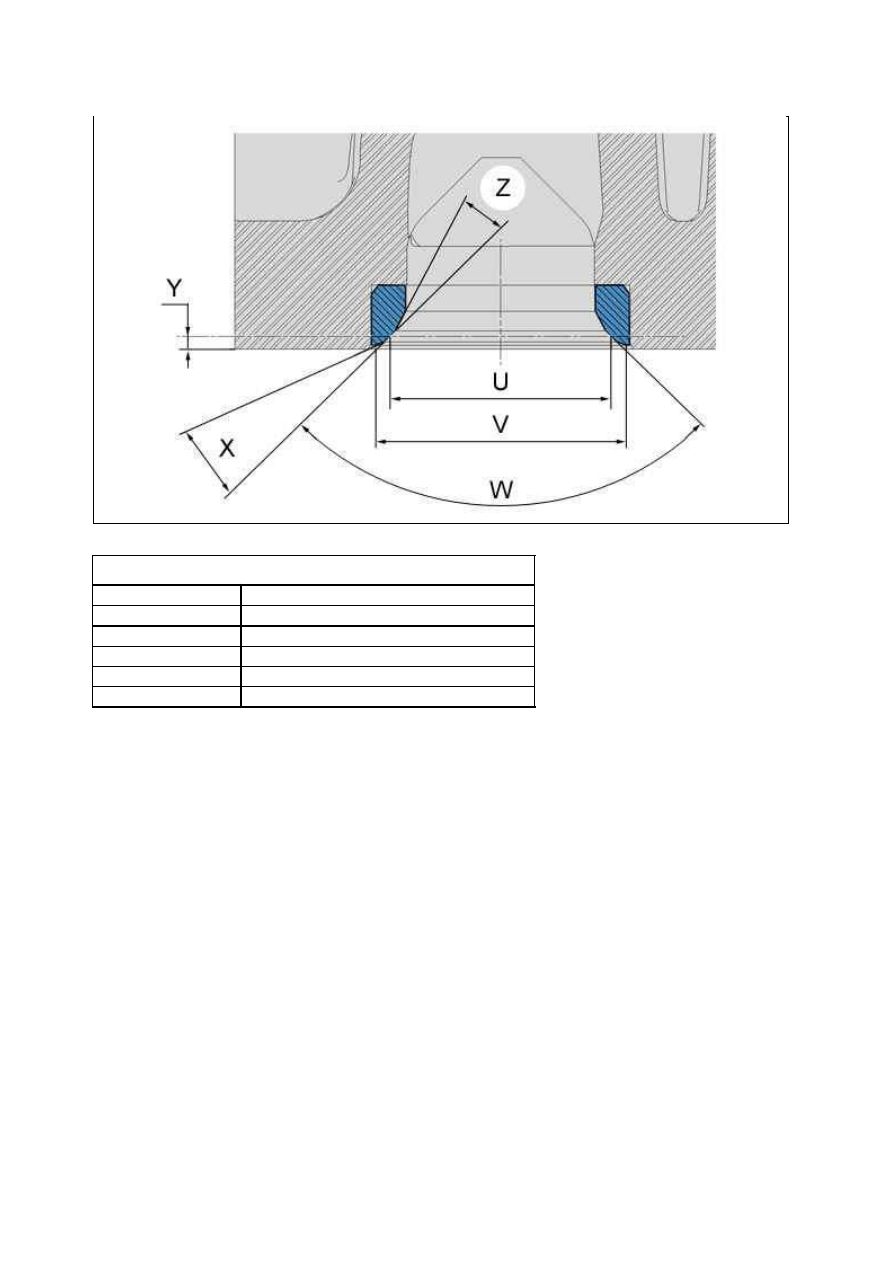

Рисунок : B1DP1P7D

Двигателя DV6 Euro 4 (Все типы ) ­ Седла выпускных клапанов

Y

1,12 (+ 0,1 ; 0) мм

У гол Z

15 °

U

22 ± 0,15 mm

V

24,49 ± 0,15 mm

У гол W

90 °

У гол X

20 °
