Peugeot Partner (B9). Руководство - часть 29

ХАРАК ТЕРИСТИК И : ПРОК ЛАДК А ГОЛОВК И ЦИЛИНДРОВ

1. Характеристики

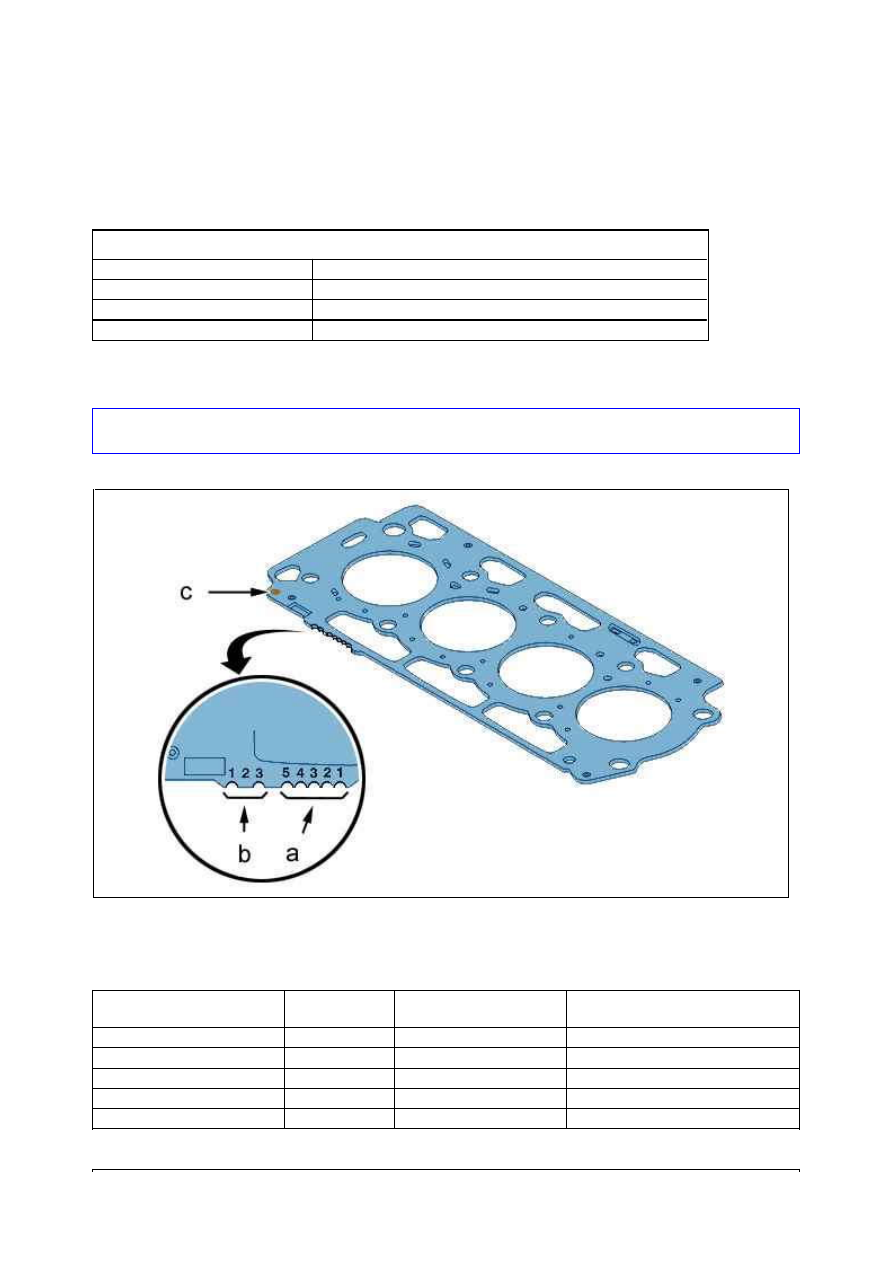

2. Идентификация

ВНИМ АНИЕ :  Выбрать  прокладку  головки  блока  цилиндров  в  зависимости  от  величины  выступания
поршней.

"a" Метка толщины.
"b" Код поставщика.
"c" Маркировка после ремонта.

Ремонтный размер (в зависимости от комплектации).

Прокладка головки блока цилиндров металлическая многослойная (5 классов толщины)

Двигатель

Поставщики

DV4TD

ELRING

DV4TED4

ELRING

DV6 tous types

REINZ ­ FEDERAL MOGUL

Рисунок : B1BB0VSD

Выступание поршней (М м) Толщина (М м)  Положение канавки "a"  М аркировка после ремонта В

"c"

0,685 ­ 0,734

1,35

(1)

Без

0,533 ­ 0,634

1,25

(1 + 2)

Без

0,635 ­ 0,684

1,30

(1 + 2 + 3)

Без

0,735 ­ 0,784

1,40

(1 + 2 + 3 + 4)

Без

0,785 ­ 0,886

1,45

(1 + 2 + 3 + 4 + 5)

Без

Выступание поршней (М м) Толщина (М м)  Положение канавки "a"  М аркировка после ремонта В

"c"

0,736 ­ 0,844

1,45

(1 + 2 + 3 + 4 + 5)

Без

0,845 ­ 0,894

1,50

(2)

С

0,895 ­ 0,944

1,55

(2 + 3)

С

0,945 ­ 0,994

1,60

(2 + 3 + 4)

С

0,995 ­ 1,103

1,65

(2 + 3 + 4 + 5)

С

ХАРАК ТЕРИСТИК И : БОЛТ К РЕПЛЕНИЯ ГОЛОВК И БЛОК А ЦИЛИНДРОВ ­

ЗАТЯЖК А БОЛТОВ К РЕПЛЕНИЯ ГОЛОВК И БЛОК А ЦИЛИНДРОВ

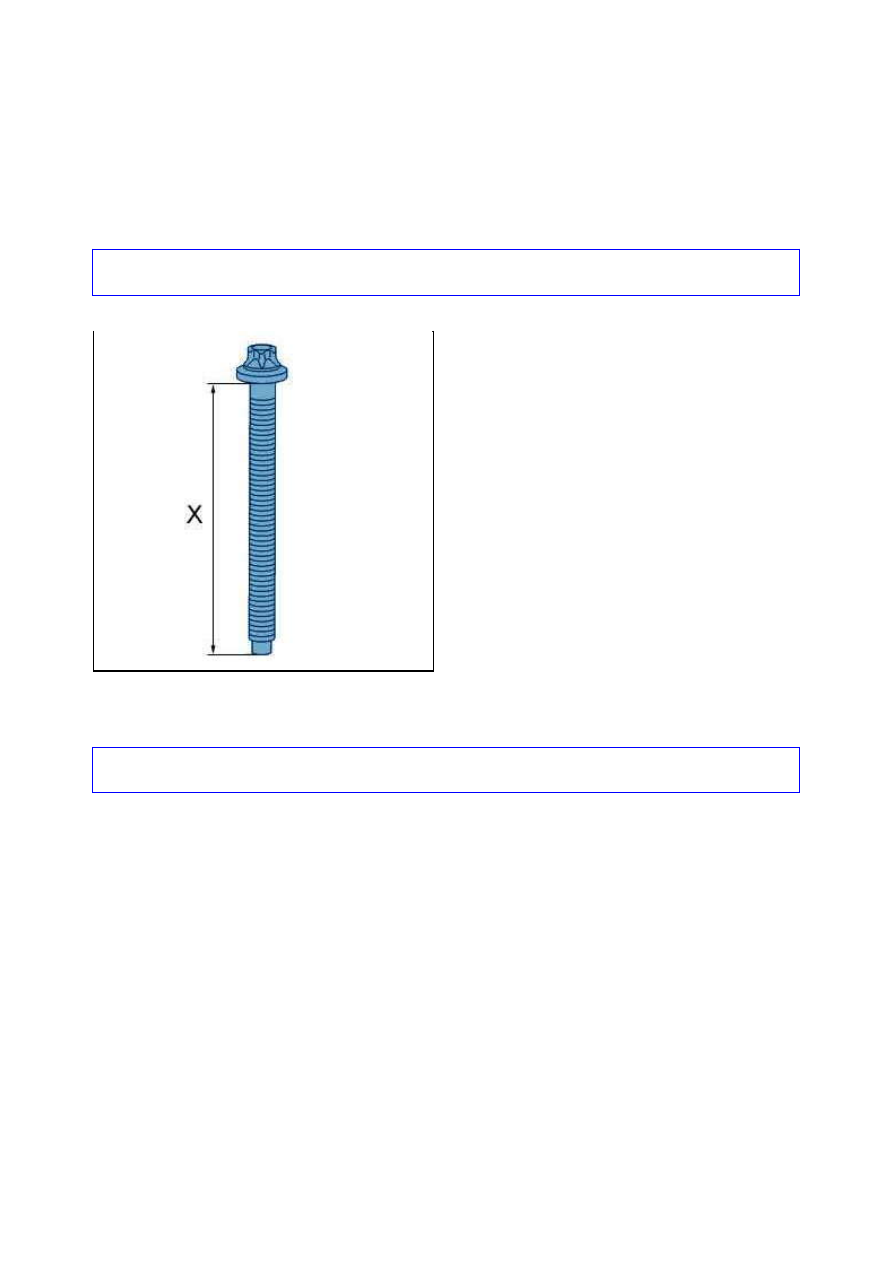

1. Болт крепления головки блока цилиндров

ВНИМ АНИЕ : Перед повторным использованием болтов крепления головки блока цилиндров проверить
их длину.

"X" = Максимальная длина стержня болта.
Длина повторно используемых болтов : "X" = 149 мм .

ВНИМ АНИЕ : Не использовать повторно болт головки блока цилиндров, длина которого превышает 149
мм.

2. Затяжка болтов крепления головки блока цилиндров

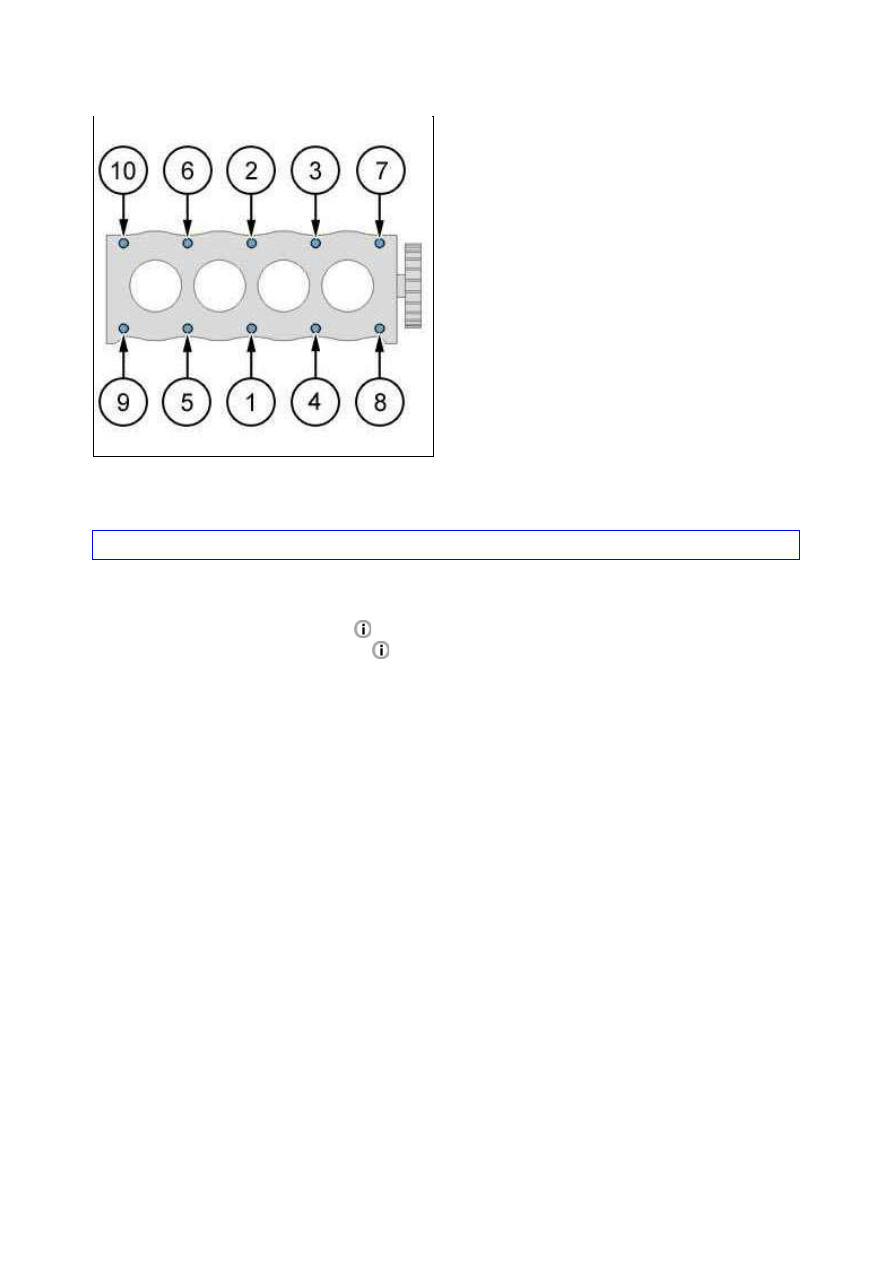

2.1. Последовательность затяжки

Рисунок : B1DP1DBC

2.2. М етод затяжки

ВНИМ АНИЕ : Соблюдайте требуемые моменты затяжки.

Затяжка : От болта к болту в последовательности с 1 по 10.
Отворачивание : Производите в обратном порядке (от 10 до 1).
Соблюдайте требуемые моменты затяжки :



Двигатели DV4TD всех типов



Двигатели DV6TED4 всех типов

Рисунок : B1DP1CLC
