Peugeot Partner (B9). Руководство - часть 33

Снимите :



Генератор



Болт (19)



Направляющую втулку масляного щупа (18)



болтов (16)



Многофункциональную опору (17)

2.3. Снятие (продолжение)

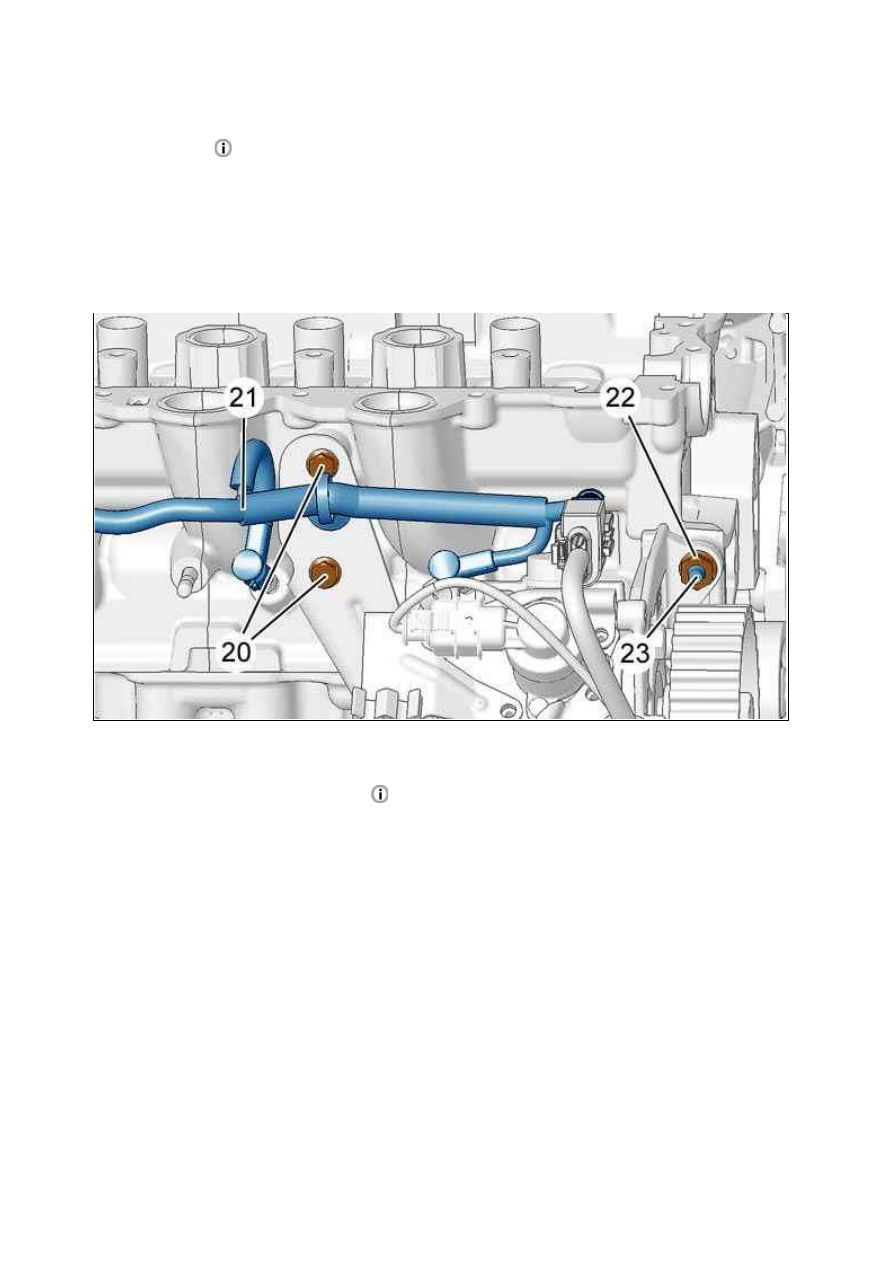

Снимите :



Жгут проводов питания свечей предпускового подогрева (21)



Свечи предпускового подогрева



болтов (20)



Гайку (22)



Ш пилька (23)

Рисунок : B1DP239D

Рисунок : B1DP23AD

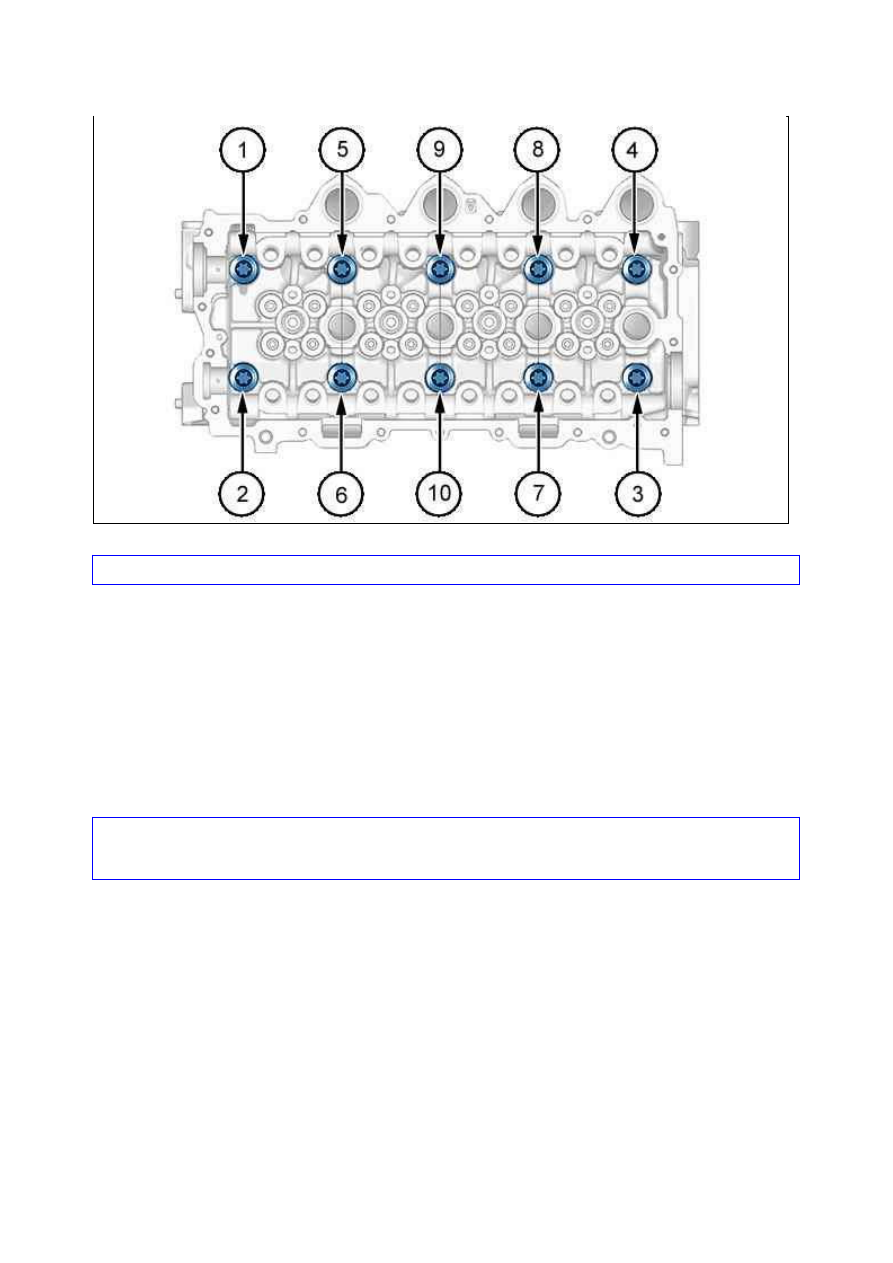

ВНИМ АНИЕ : Соблюдайте указанную последовательность затяжки (порядок от 1 до 10).

Снимите :



Болт головки блока цилиндров  (порядок от 1 до 10) ; С помощью приспособления [1]



Головку блока цилиндров



Прокладку головки

ПРИМ ЕЧАНИЕ :  При  необходимости  покачайте  головку  блока  цилиндров  и  отделите  ее  от  блока ;  С
помощью рычагов [2].

3. Очистка, которую необходимо выполнить непосредственно перед обратной
установкой

ВНИМ АНИЕ :  Очистите  соединяемые  плоскости  сертифицированным  продуктом,  удаляющим  остатки
металла.  Не  используйте  ни  абразив,  ни  царапающие  инструменты  на  соединяемых  плоскостях  ;
Соединяемые плоскости не должны содержать следов ударов или трещин.

Очистите метчиком резьбовые отверстия в блоке цилиндров, куда входят болты крепления головки блока
цилиндров (метчик 11 х 150).
Очистите щеткой резьбу болтов крепления головки блока цилиндров.

4. Проверка

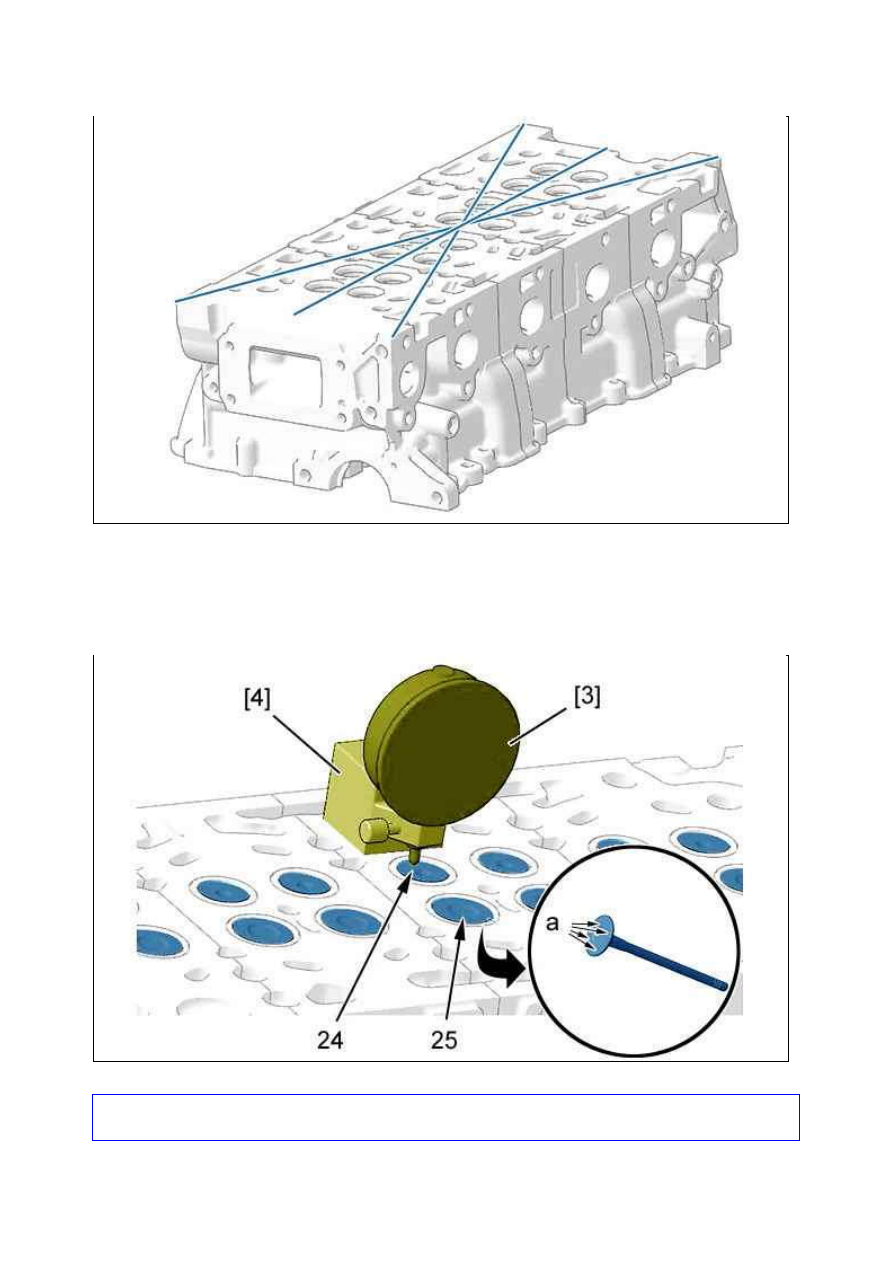

4.1. К онтроль плоскостности

Рисунок : B1DP1PCD

Проверить полоскостность головки блока цилиндров ; С помощью комплекта прокладок и линейки .
Максимально допустимая деформация = 0,05 мм.

4.2. Проверка высоты выступания клапанов

ВНИМ АНИЕ :  Если  измеренные  значения  не  соответствуют  указанным  выше,  определите  причину
неисправности (ошибка при измерении, ошибка при выполнении работ, неисправность деталей).

Проверить выступание клапанов по отношению к плоскости стыка головки блока цилиндров : Точки

Рисунок : B1DP1YPD

Рисунок : B1DP23BD

контроля  (в "a") :



Выпускные клапаны (24) = 0,85 ± 0,2 mm



Впускные клапаны (25) = 0,7 ± 0,2 mm

ПРИМ ЕЧАНИЕ : Подсчитать среднюю величину на основе 4 полученных результатов.

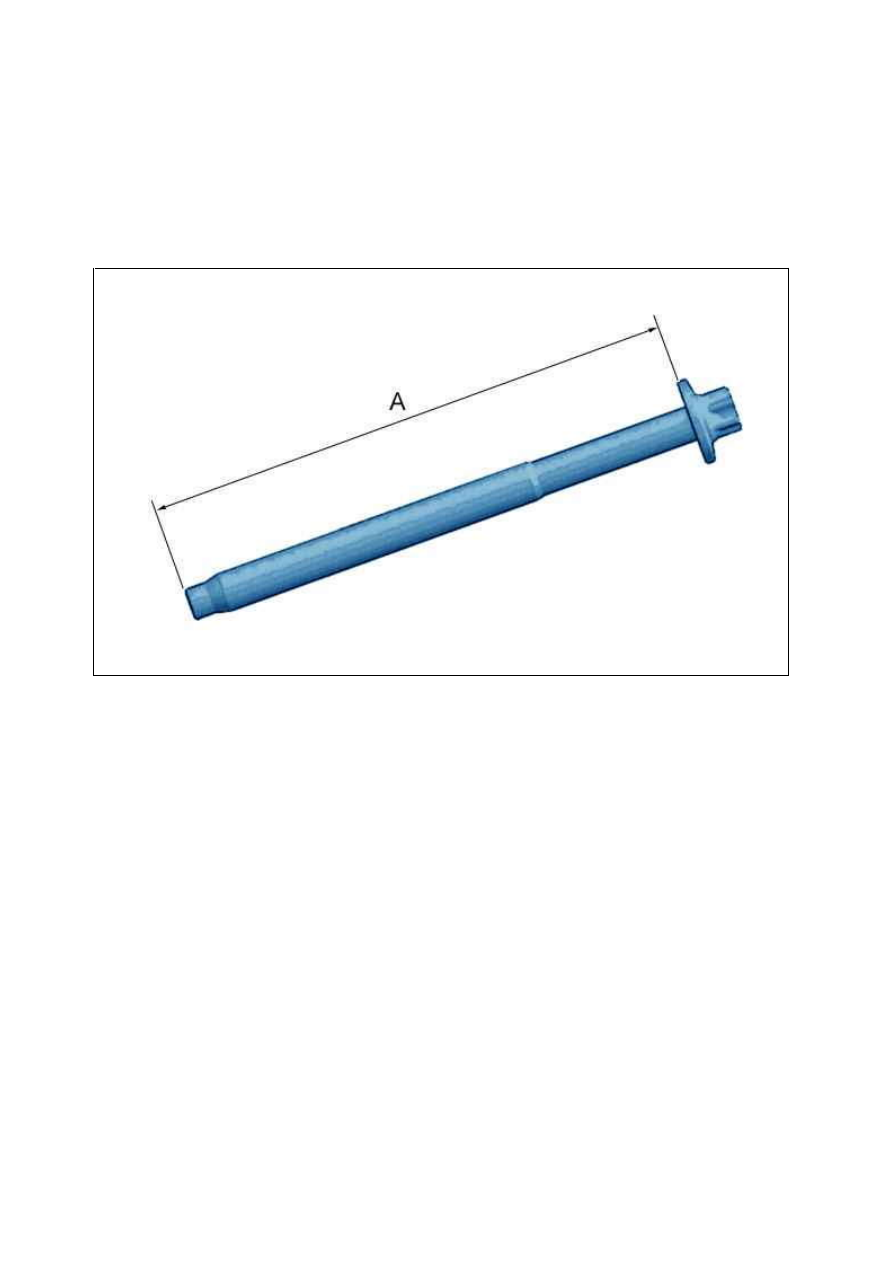

4.3. К онтроль болтов головки блока цилиндров перед повторным использованием

Длина болта под головкой "A" должна быть меньше или равна 149 мм.
Замените винты  (при необходимости).

4.4. Выбор прокладка головки блока цилиндров

Рисунок : B1DP1ZZD
