ОБЯЗАТЕЛЬНО :

Соблюдать  специальные  требования  чистоты  и  безопасности  при  работе  с

системой впрыска дизельных двигателей HDi

 .

Снять декоративную крышку двигателя .
Отсоединить аккумуляторную батарею .

Снимите :



Систему питания воздухом



дизельные форсунки



Топливный фильтр (3)



Опору топливного фильтра (2)



Вакуумный насос (1)

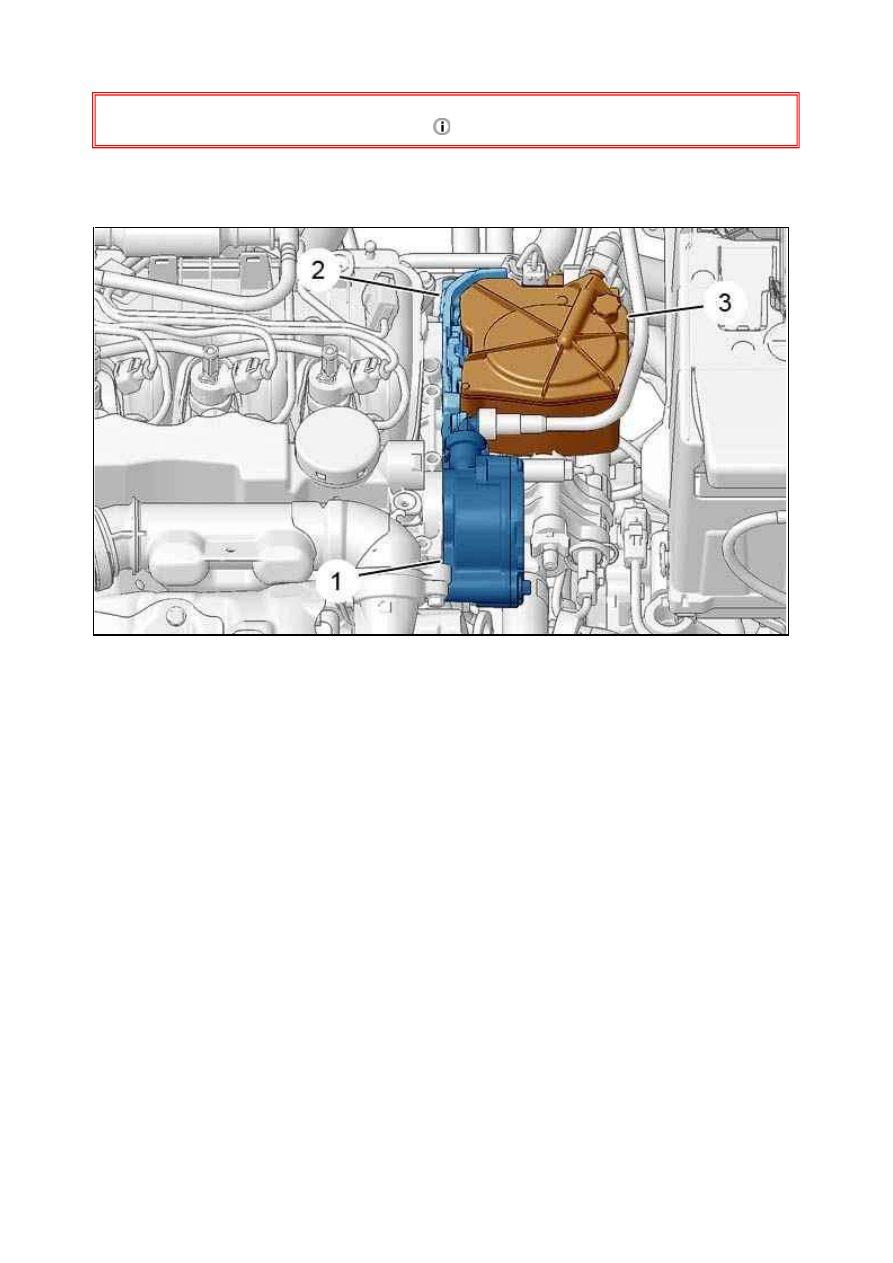

Рисунок : B1BPS7GD

ВНИМ АНИЕ : Защитить ребра радиатора системы охлаждения от повреждений.

Снимите :



Трубки для измерения давления отработавших газов (4)



болтов (8)

Сдвинуть теплозащиту (5) (Соблюдая осторожность).
Снимите :



болтов (7)



Тепловой экран (6)

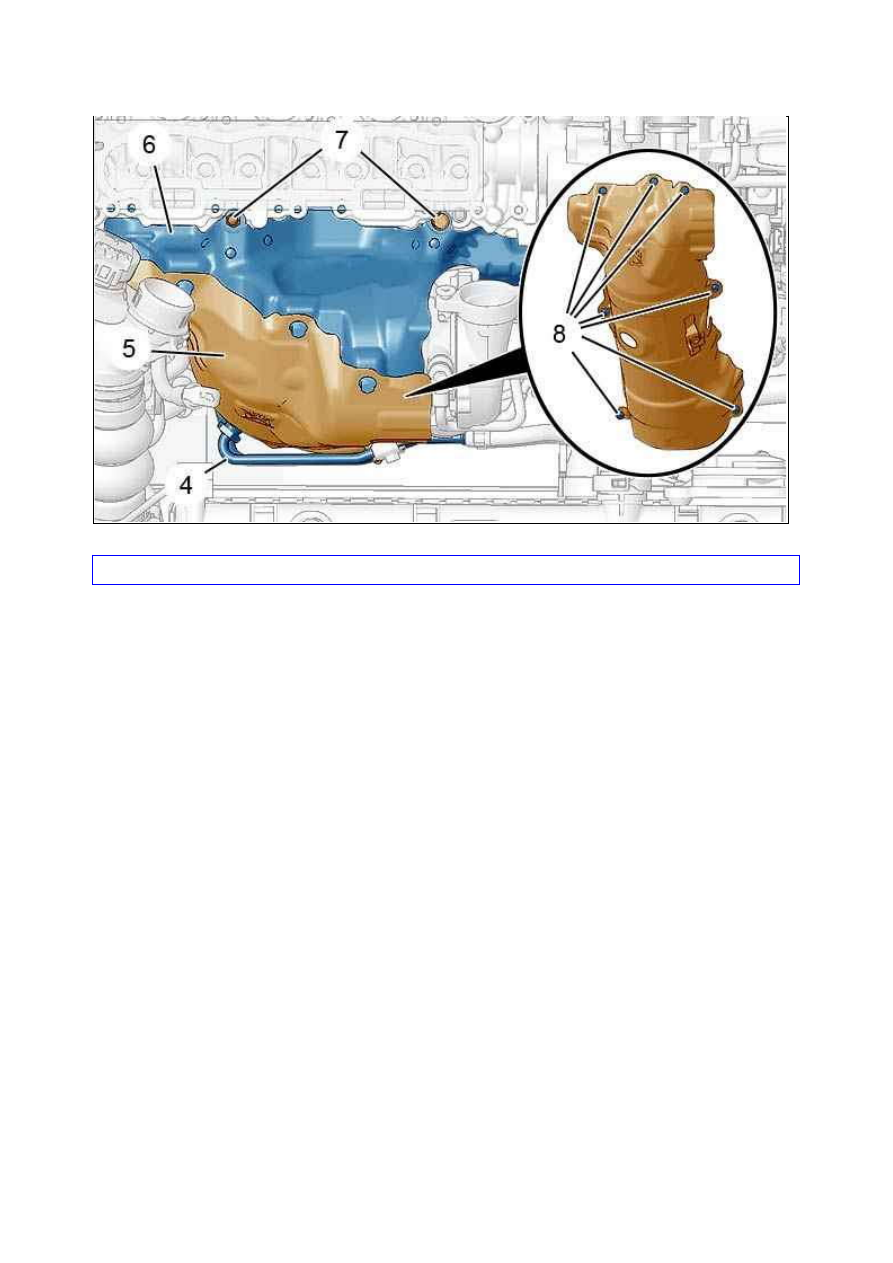

Рисунок : B1BPS7HD

Снимите :



Ремень привода навесного оборудования



Ремень привода ГРМ



Отсоедините разъем ( в "a")

Снимите :



Болт (9)



Датчик (10)

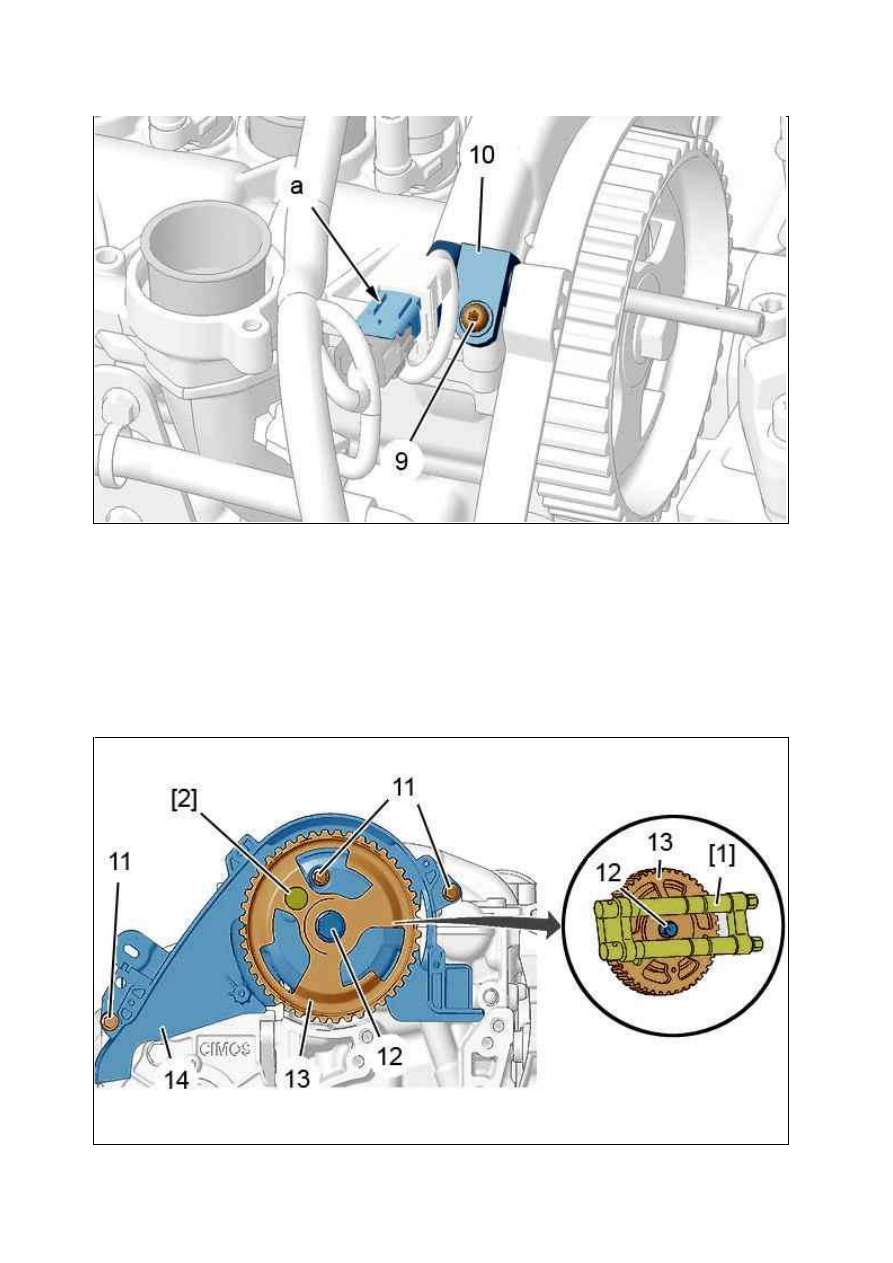

Рисунок : B1DP233D

Рисунок : B1EP1VZD

ВНИМ АНИЕ : Фиксирующий штифт распределительного вала [2].

Зафиксировать шкив распределительного вала (13) ; С помощью приспособления [1].
Снимите :



Болт (12)



Ш кив распределительного вала (13)



болтов (11)



Кожух газораспределительного механизма (14)

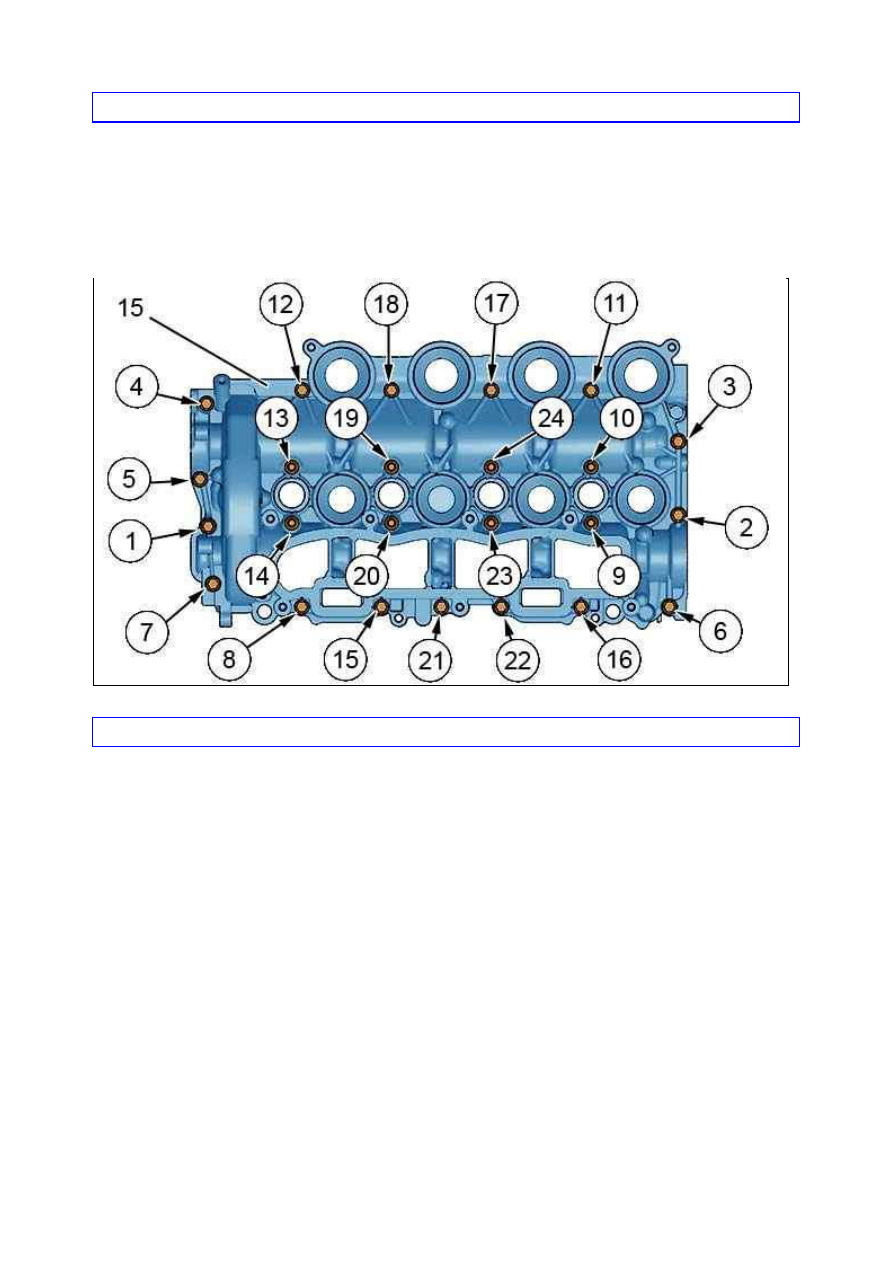

ВНИМ АНИЕ : Соблюдайте указанную последовательность затяжки (В последовательности от 1 до 24).

Снимите винты и шпильки крепления картера крышек подшипников распределительных валов (15).
Отделите картер крышек подшипников распределительных валов (15).
Снимите :



Картер крышек шеек распределительного вала (15)



Сальник распределительного вала

3. Проверка
