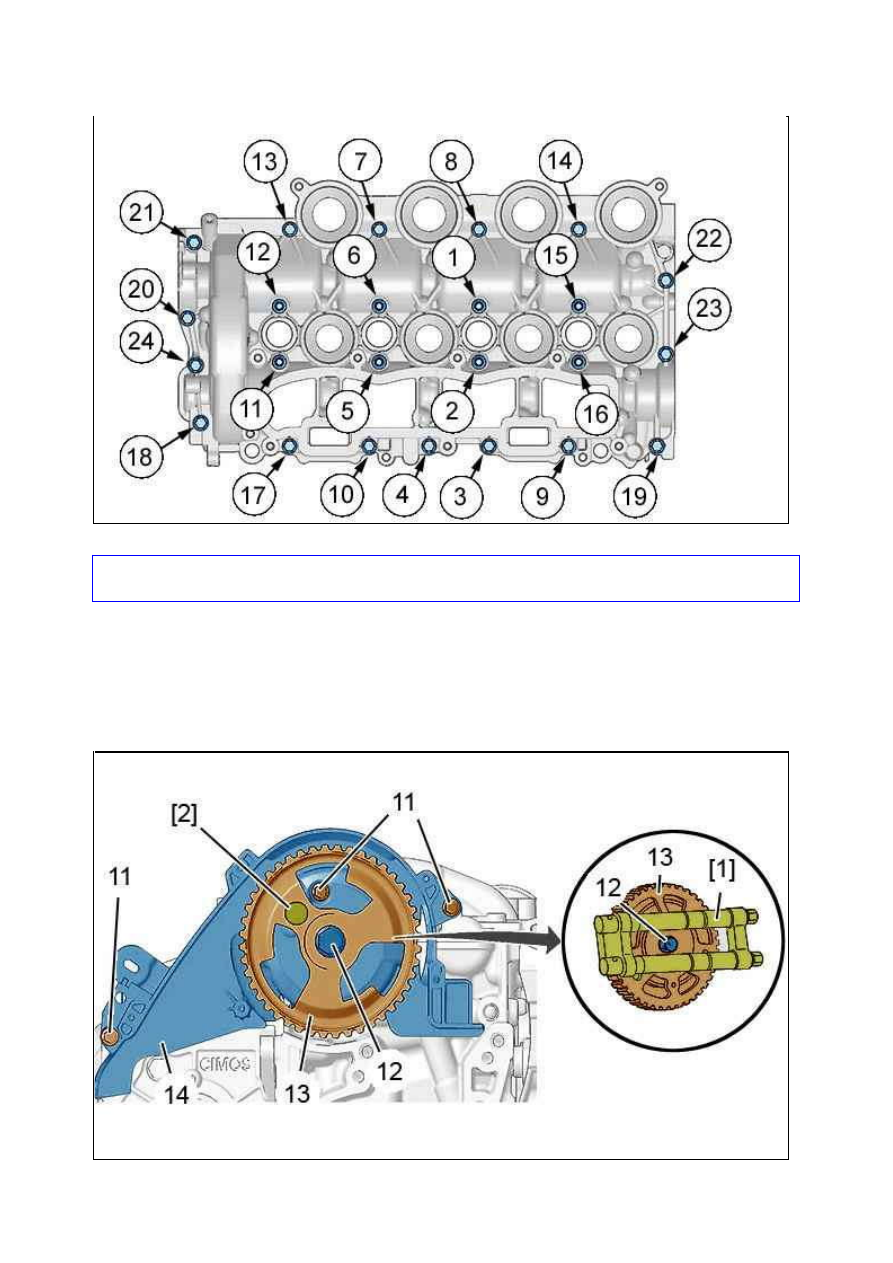

ВНИМ АНИЕ :  Соблюдать  правильный  порядок  затяжки  резьбовых  соединений  (Затяните  винты  в
последовательности от 1 до 24).

Установите на место винты крепления картера крышек подшипников распределительных валов :



Произведите предварительную затяжку болтов моментом 0,5 ± 0,1 дН.м (в указанномпорядке)



Затяните болта моментом 1 ± 0,1 дН.м (в указанномпорядке)

Снимите приспособления [3].
Установить новое уплотнительное кольцо распределительного вала.

Рисунок : B1DP232D

ВНИМ АНИЕ : Обязательно заменять болт (12).

Установите :



Кожух газораспределительного механизма (14)



болтов (11)



Ш кив распределительного вала (13)

Установить новый болт (12).
Метод затяжки болта (12) ; С помощью приспособления [1] :



Предварительно затяните моментом 2 ± 0,2 дН.м



Выполните угловую затяжку на 50 ± 5 °

Проверните зубчатый шкив распределительного вала 13 по часовой стрелке ; С помощью приспособления
[1].
Если шкив будет повернут слишком далеко, возвратите его на черверть оборота в сторону установочного
отверстия (направление против часовой стрелки).
Зафиксируйте распредвал ; С помощью приспособления [2].

4.3. Регулировка датчика положения распределительного вала

ВНИМ АНИЕ :  При  установке  датчика  положения  распределительного  вала  соблюдайте  правильное
взаимное положение датчика и "мишени".

Ослабить болт (9).
Сдвиньте датчик положения распределительного вала (10) в глубину прорезей.
Заверните винт 9 на несколько оборотов.
Отрегулируйте зазор (1,2 мм) между датчиком положения распределительного вала и "мишенью" (10) :



Новый датчик положения распределительного вала : Введите выступ датчика положения
распределительного вала в контакт с "мишенью" на шкиве привода распределительного вала (13)



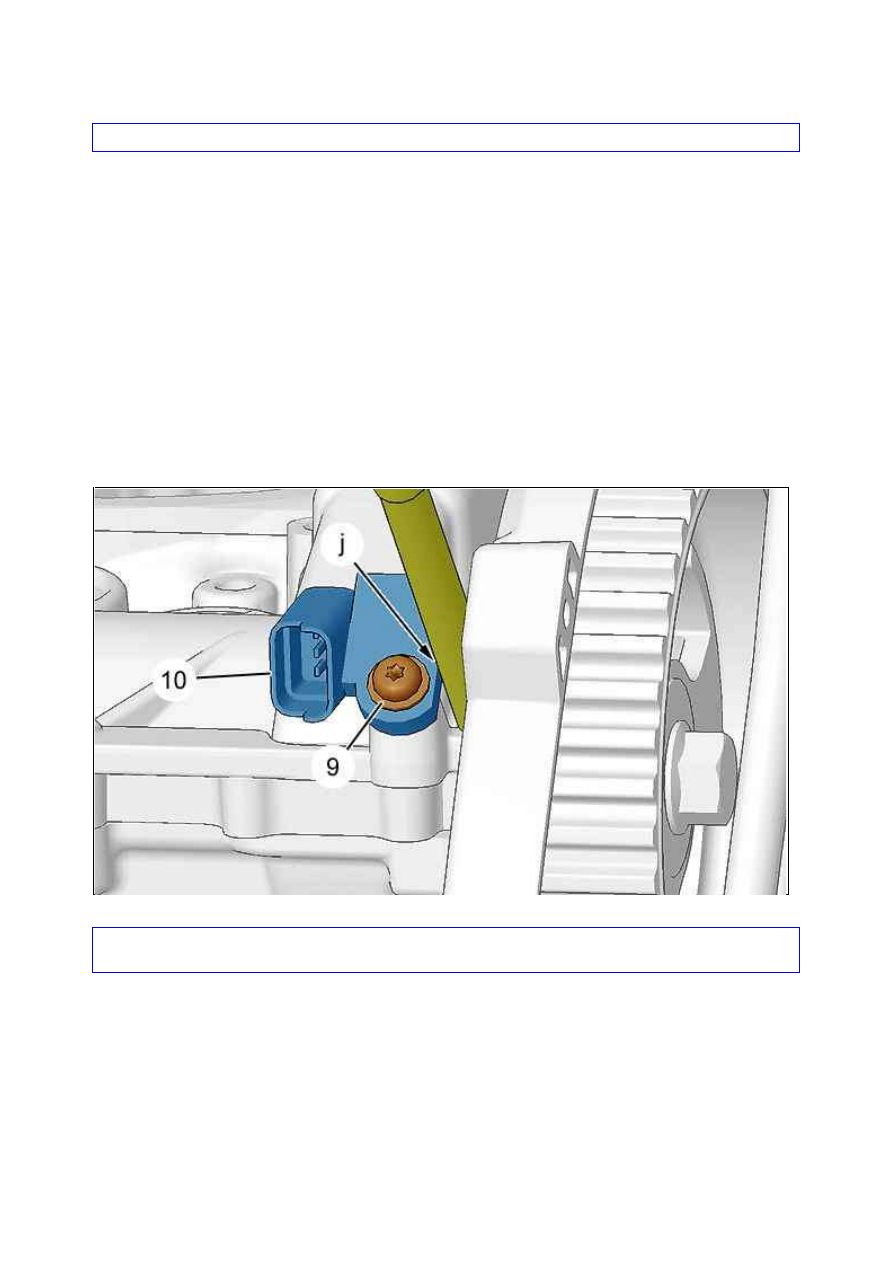

Повторное использование датчика положения распределительного вала : Расположите сверло j
(диаметром 9,5 мм) между датчиком положения распределительного вала (10) и картером
газораспределительного механизма (14)

Рисунок : B1EP1VZD

Рисунок : B1EP1W1D

Затяните болты моментом от (9) до 0,4 ± 0,1 дН.м.

4.4. Дополнительные операции

Подсоедините разъем ( в "a").
Установите :



Ремень привода ГРМ



Ремень привода навесного оборудования

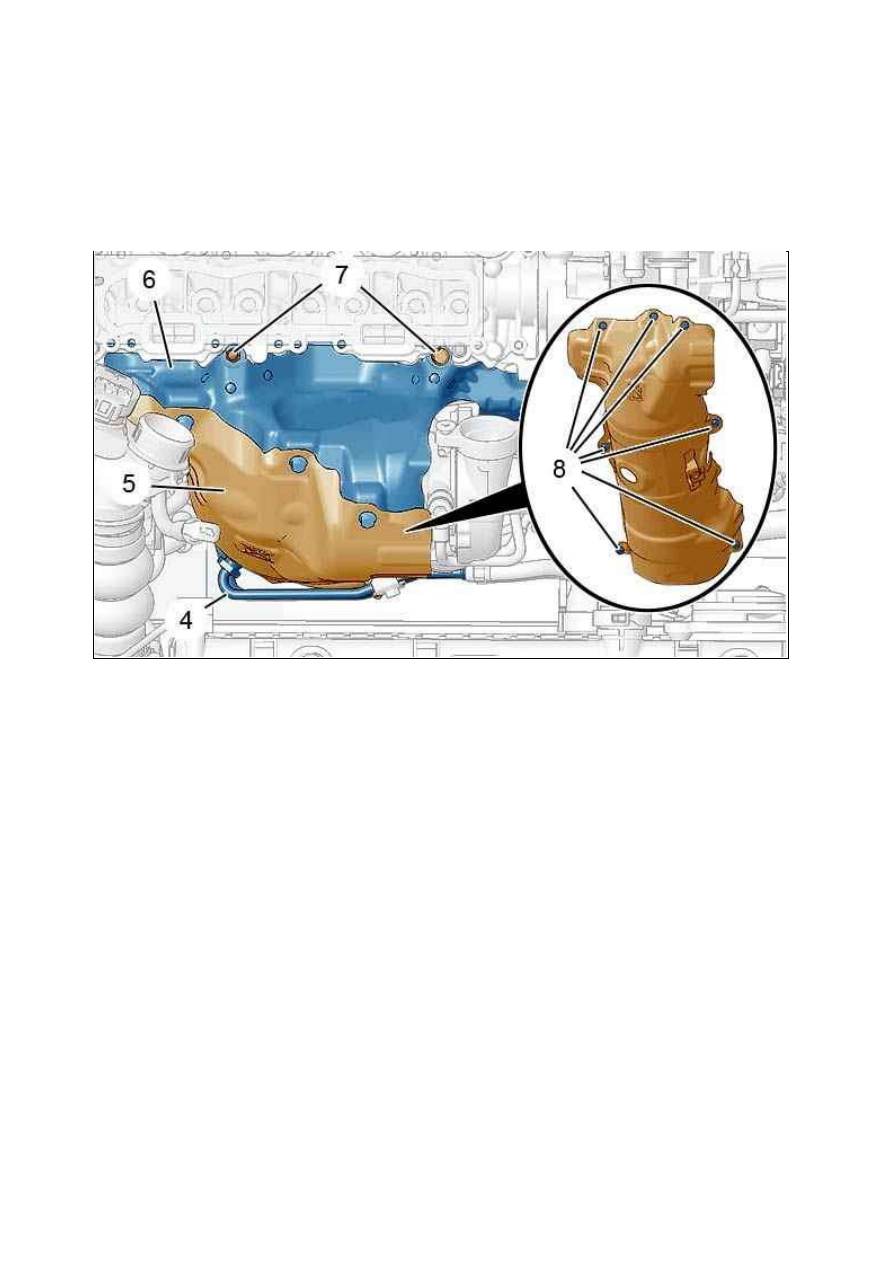

Установите :



Тепловой экран (6)



болтов (7)

Переместите : Тепловой экран (5) (Соблюдая осторожность).
Установите :



болтов (8) ; Затяните моментом 0,4 ± 0,1 дН.м



Трубки для измерения давления отработавших газов (4)

Рисунок : B1BPS7HD

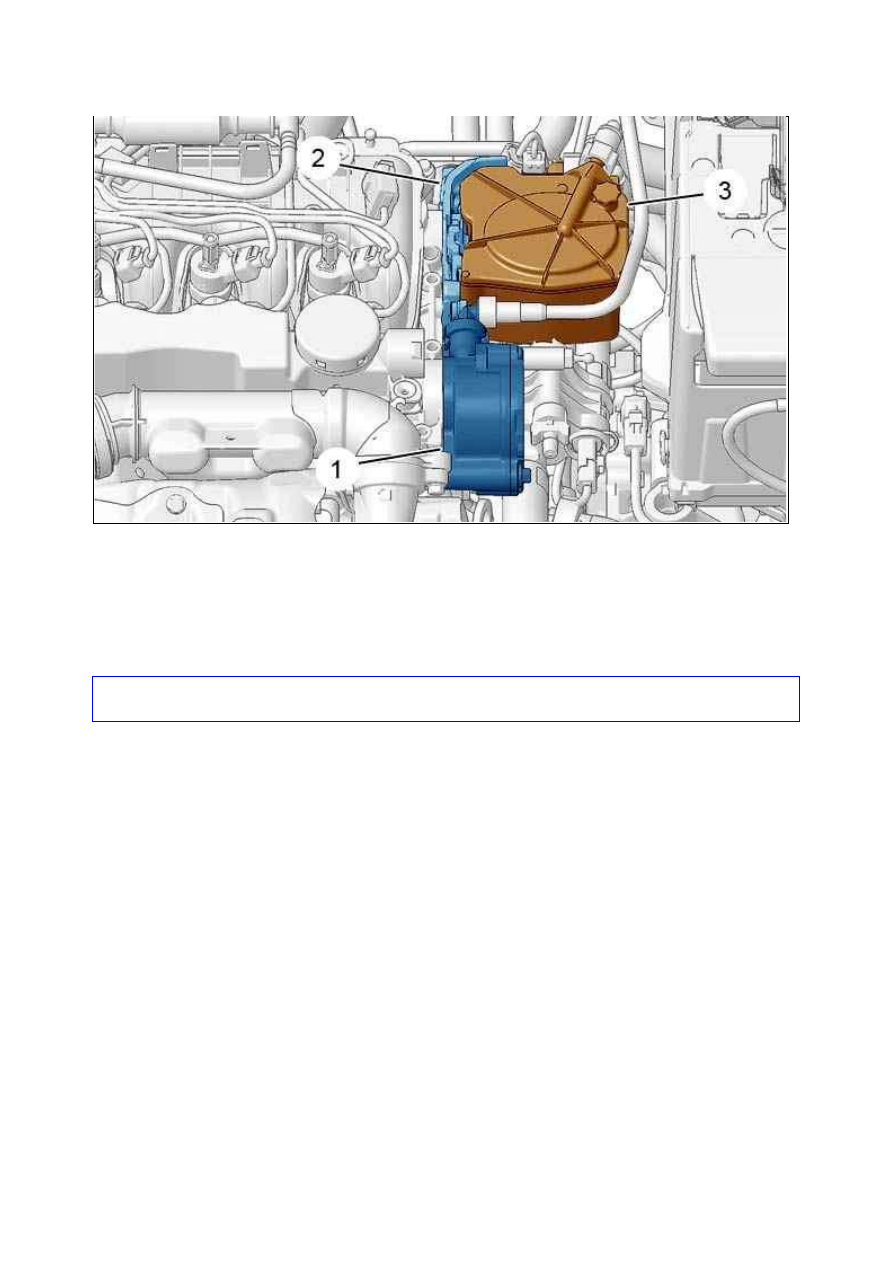

Установите :



Вакуумный насос (1)



Опору топливного фильтра (2)



Топливный фильтр (3)



дизельные форсунки



Систему питания воздухом

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

Рисунок : B1BPS7GD
