ПРИМ ЕЧАНИЕ : Восстановление диаметра B требует установки нового уплотнения.

ПРИМ ЕЧАНИЕ : Восстановление диаметра C требует установки нового уплотнения.

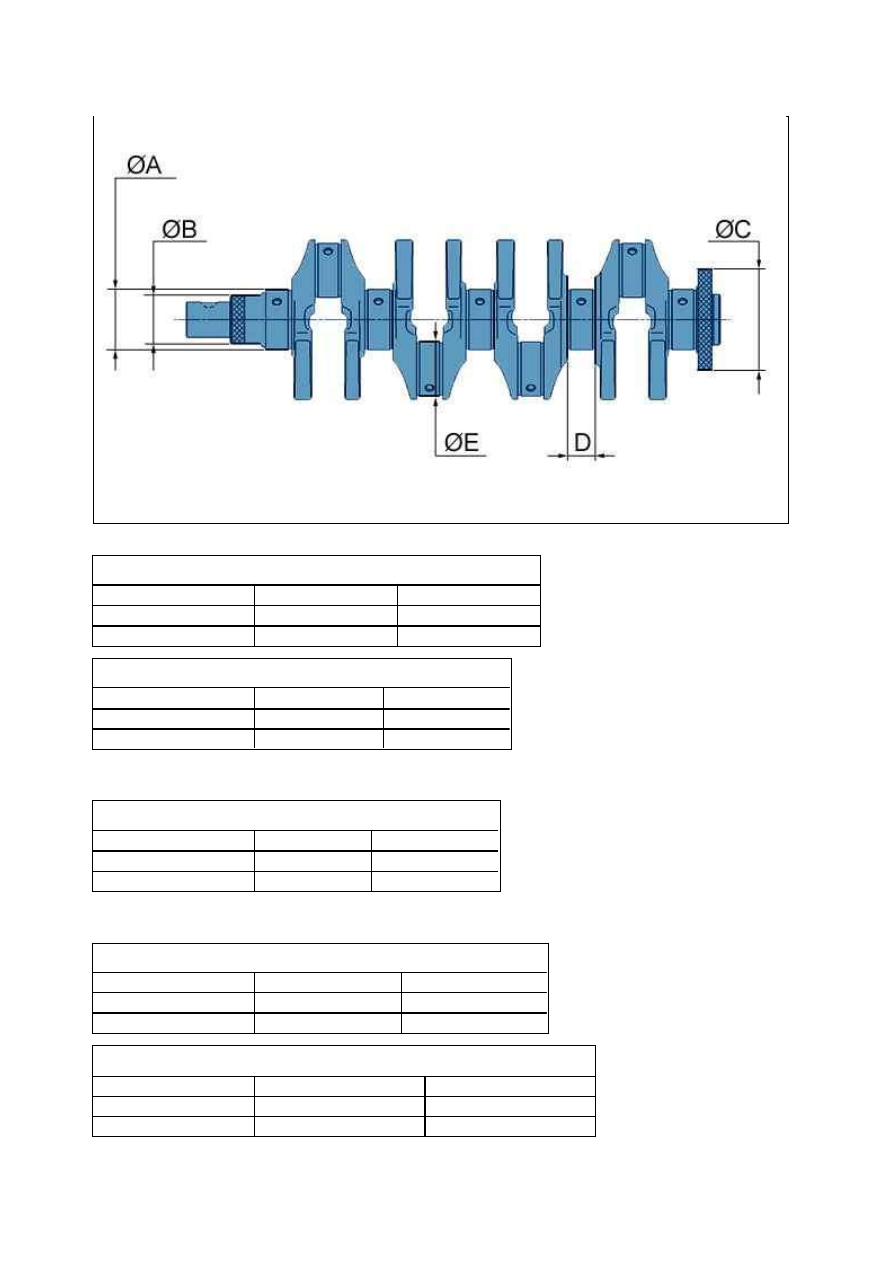

Рисунок : B1CP0FCD

коренных шеек коленвала

Диаметр A

Двигателя DV4

Двигателя DV6

Номинальный размер  49,981 (0 ; ­ 0,19) мм  49,981 (0 ; ­ 0,19) мм
Ремонтная сторона

49,681 (0 ; ­ 0,19) мм  49,681 (0 ; ­ 0,19) мм

Герметичность (со стороны привода ГРМ )

Диаметр B

Двигателя DV4    Двигателя DV6

Номинальный размер  40 (0 ; ­ 0,16) мм

40 (0 ; ­ 0,16) мм

Ремонтная сторона

39,8 (0 ; ­ 0,16) мм  39,8 (0 ; ­ 0,16) мм

Герметичность (со стороны сцепления)

Диаметр C

Двигателя DV4   Двигателя DV6

Номинальный размер  85 (0 ; ­ 0,22) мм  85 (0 ; ­ 0,22) мм
Ремонтная сторона

84 (0 ; ­ 0,22) мм  84,8 (0 ; ­ 0,22) мм

Ш ирина коренной шейки коленчатого вала

Диаметр D

Двигателя DV4

Двигателя DV6

Номинальный размер  23,39 (+ 0,052 ; 0) мм  23,39 (+ 0,052 ; 0) мм
Ремонтная сторона

Без

Без

шатунных шейки коленвала

Диаметр E

Двигателя DV4

Двигателя DV6

Номинальный размер  45 (­ 0,009 ; ­ 0,025) мм

47 (­ 0,009 ; ­ 0,025) мм

Ремонтная сторона

44,7 (­ 0,009 ; ­ 0,025) мм  46,7 (­ 0,009 ; ­ 0,025) мм

1.3. Боковой зазор коленчатого вала

Осевой зазор регулируется с помощью 2 полуколец на опоре N° 2.

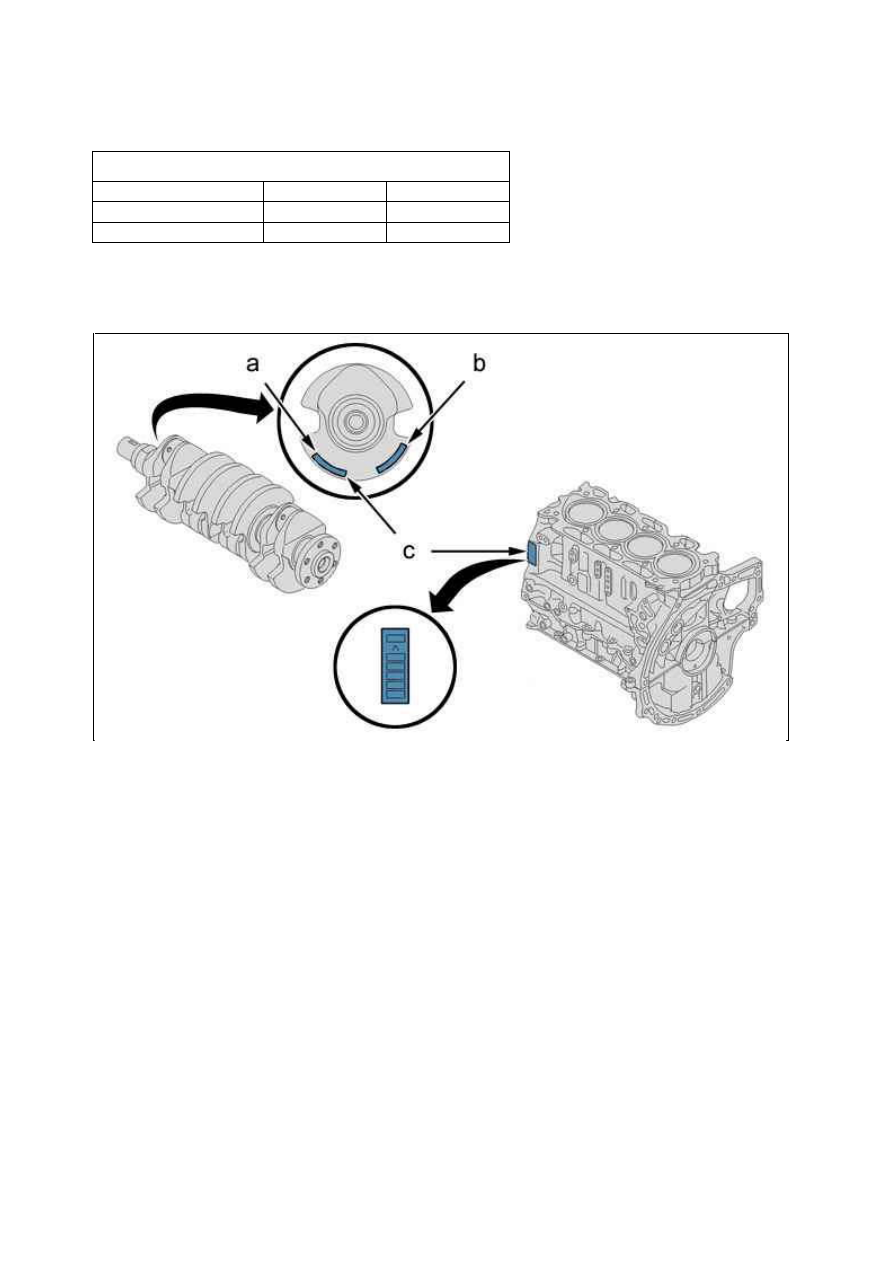

2. Вкладыши опор коренных шеек коленчатого вала

"a" : Маркировка класса подшипников коленвала на коленвалу.
"b" : Маркировка классов подшипников распредвала на восстановленном коленвалу.
"c" : Маркировка классов опор коленвала на коленвалу и на блоке цилиндров.
Рабочий зазор в подшипниках коленчатого вала обеспечивается за счет применения 3 классов нижних
гладких вкладышей (со стороны крышек подшипников коленчатого вала).

2.1. Верхние вкладыши (с канавками)

Прокладки , регулирующие боковой зазор коленчатого вала

Толщиной

Двигателя DV4    Двигателя DV6

Номинальный размер

2,4 ± 0,05 mm

2,4 ± 0,05 mm

Ремонтная сторона

Без

Без

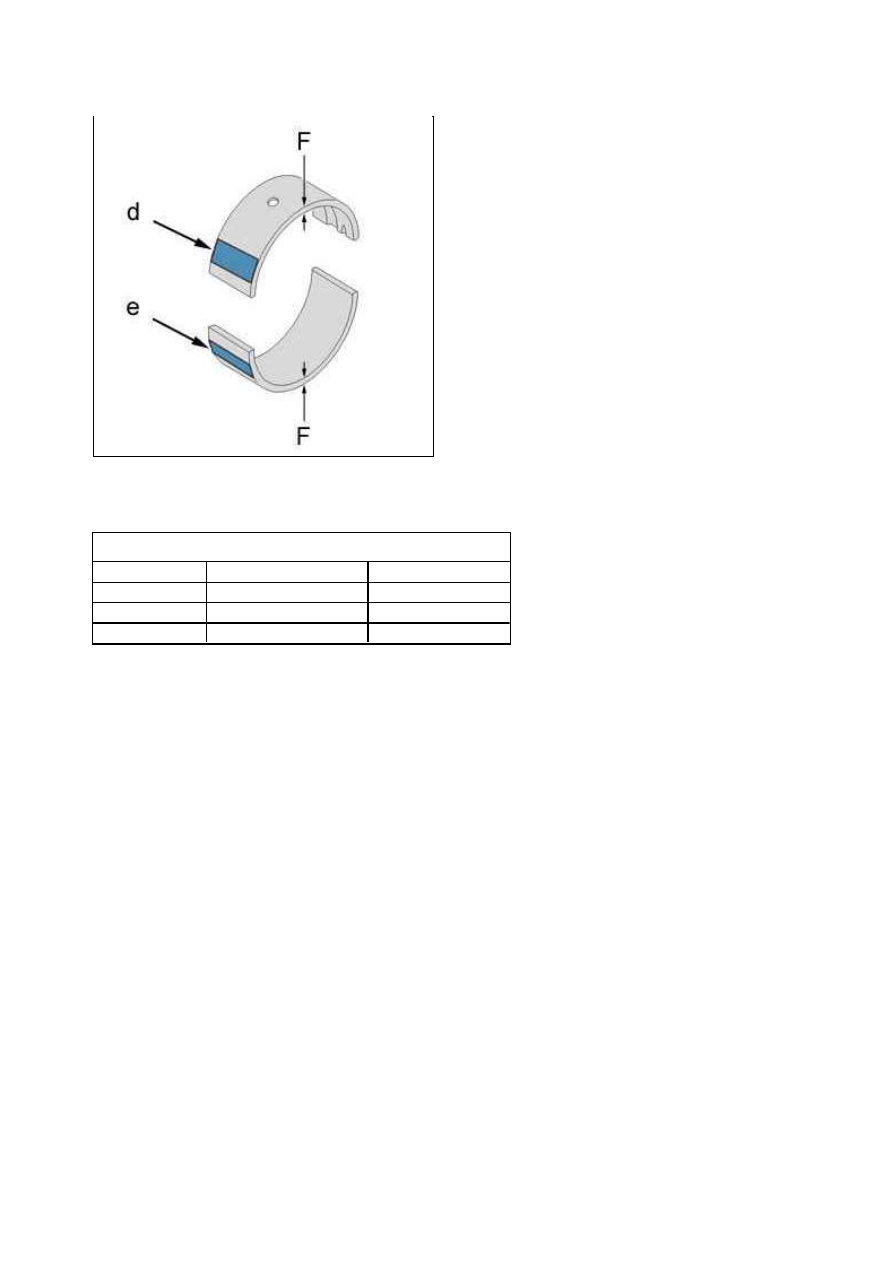

Рисунок : B1CP0FDD

Существует только один класс для верхних вкладышей (с канавками) (со стороны блока цилиндров).
Верхние вкладыши с канавками маркированы в "d" номером детали.

2.2. Нижние вкладыши (гладкие)

ПРИМ ЕЧАНИЕ

:  Позиционирование  нижних  вкладышей  требует  использования  специального

приспособления, реферанс (­).0194­Q.

Нижние вкладыши опор коренных шеек коленчатого вала маркируются в зоне " e " цветной меткой.
Выбор правильных вкладышей должен осуществляться с помощью таблицы парности с использованием
маркировок " a " и " c ".
Первый знак соответствует коренной шейке N° 5, второй ­ коренной шейке N° 4, и так далее.

ПРИМ ЕЧАНИЕ : Подшипники помечены цифрами с 1 по 5, шейка № 1 расположена со стороны маховика
двигателя.

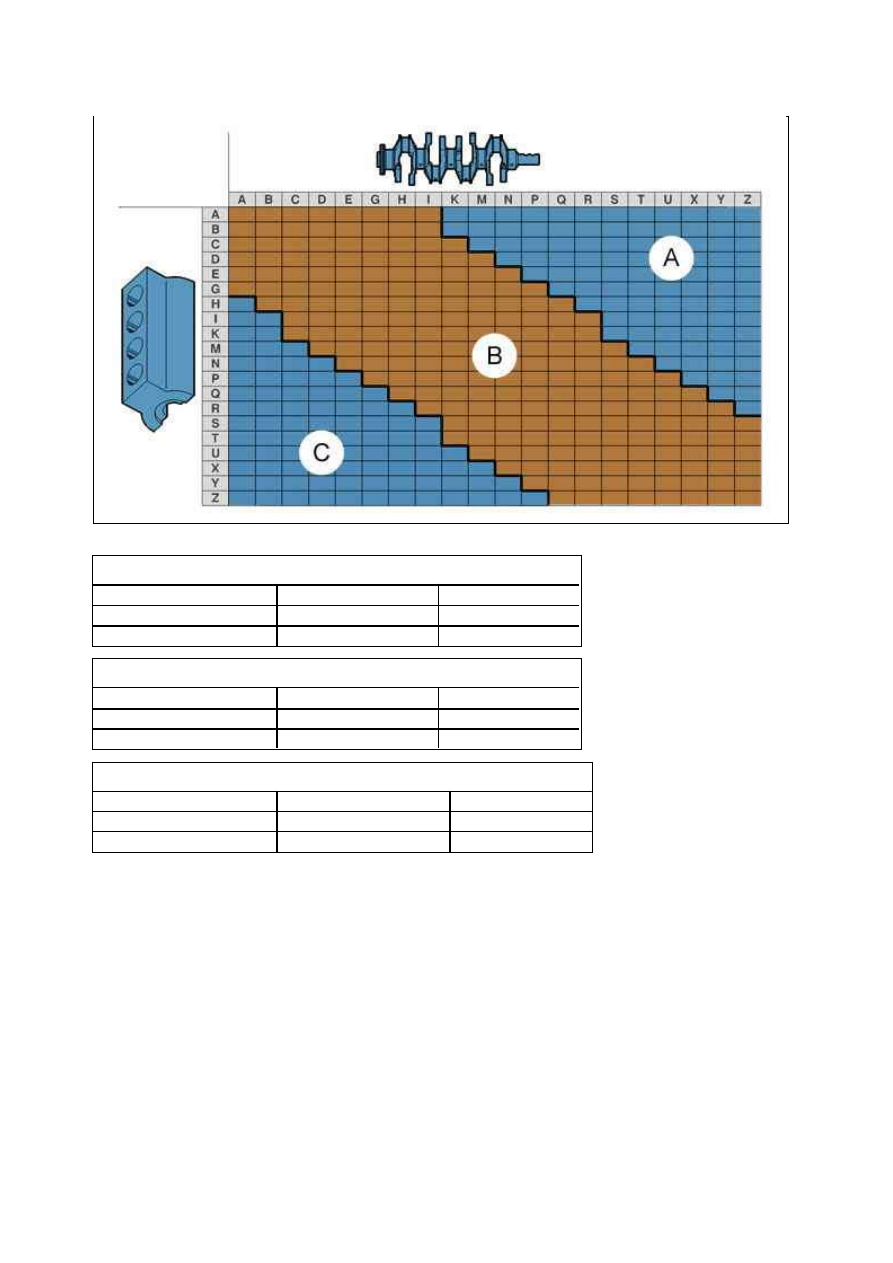

2.3. Таблица парности

Рисунок : B1CP0FEC

Верхние вкладыши (с канавками) / Двигатели DV4 и DV6

­

Номинальный размер  Ремонтная сторона

Размер F

1,834 ± 0,003 mm

1,984 ± 0,003 mm

М етка "d"

371606

844592

Цветная метка  Orange

Sans

Рисунок : B1CP0FFD

Зона A / Двигатели DV4 и DV6

­

Номинальный размер  Ремонтная сторона

Размер D

1,822 ± 0,003 mm

1,972 ± 0,003 mm

Цветная мета в зоне " e "   Белый или синий

Синий

Зона B / Двигатели DV4 и DV6

­

Номинальный размер  Ремонтная сторона

Размер D

1,834 ± 0,003 mm

1,984 ± 0,003 mm

Цветная мета в зоне " e "   Желтая или черная

Черный

Зона C / Двигатели DV4 и DV6

­

Номинальный размер

Ремонтная сторона

Размер D

1,846 ± 0,003 mm

1,996 ± 0,003 mm

Цветная мета в зоне " e "   Коричяневая или зеленая  Зеленый
