Peugeot Partner (B9). Руководство - часть 23





Обозначьте на полу положение подъемного стола [1].

Снимите.

ВНИМ АНИЕ : Следите за тем, чтобы силовой агрегат не задевал за кузов автомобиля.

Снимите двигатель и коробку передач в сборе.

3. У становка

ВНИМ АНИЕ : При установке все снятые уплотнители необходимо заменить на новые.

ВНИМ АНИЕ : Следите за тем, чтобы силовой агрегат не задевал за кузов автомобиля.

Установите подъемную платформу [1] и узел двигатель­коробка передач в соответствии с ранее отмеченным
положением при снятии.
Установите узел двигатель­коробка передач.

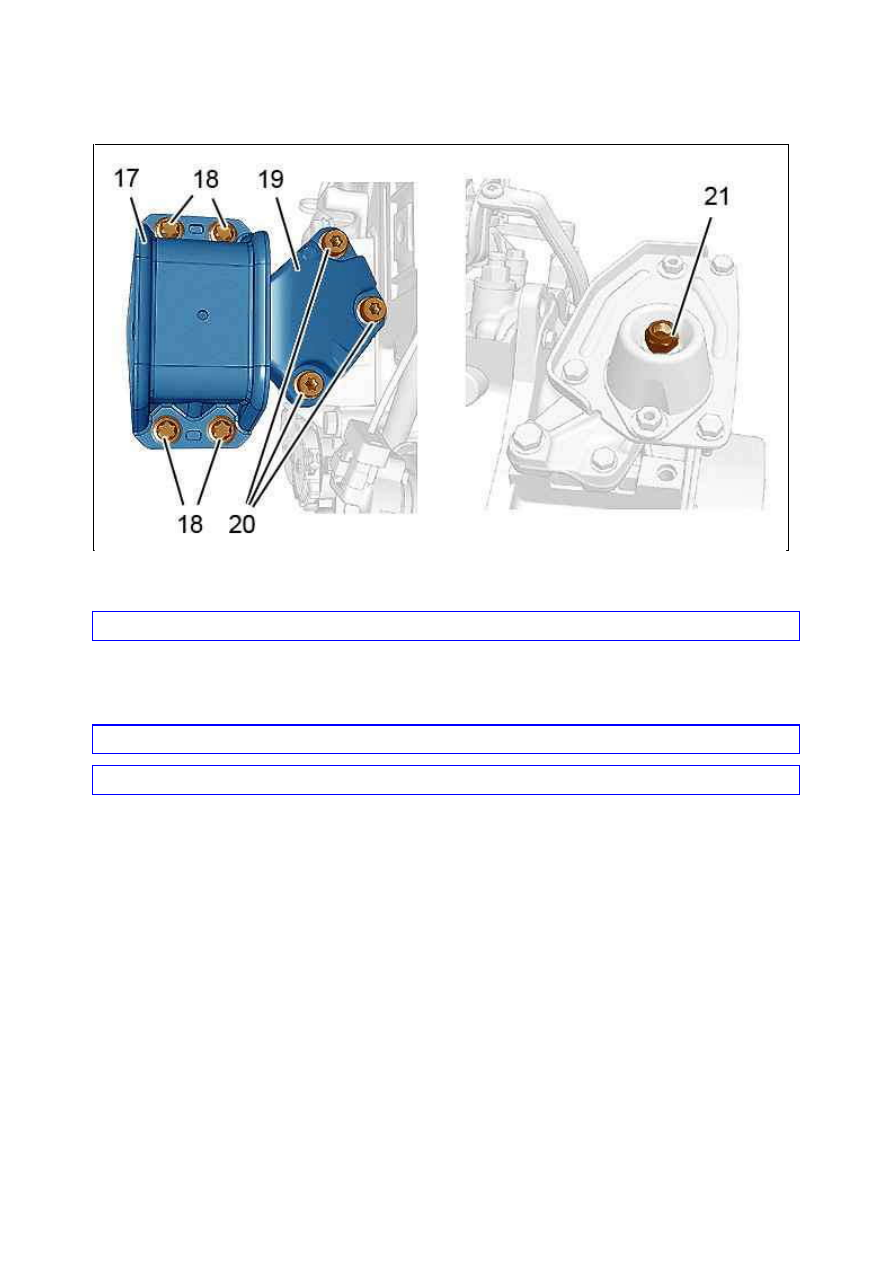

Установите :

Гайку (21) ; Затяните моментом 6,5 ± 0,6 дН.м

Узел правых опор двигателя (17) и (19)

4 болтов (18) ; Затяните моментом 6 ± 0,6 дН.м

3 болтов (20) ; Затяните моментом 6 ± 0,6 дН.м

Уберите подъемную платформу из­под автомобиля.
Снимите приспособления [4], [5].
Подключите разъем фонаря заднего хода (На коробке передач ).
Подсоедините провод «массы» (на коробке передач).
Присоедините приводы коробки передач (16).
Отрегулируйте приводы коробки передач.
Установите приемный цилиндр сцепления (14) на коробку передач ; Затяжка моментом 1,9 ± 1,9 2 дН.м.

3.1. Автомобиль, оснащенный усилителем рулевого управления

Снять заглушки .
Присоедините :

Трубку подачи жидкости в насос усилителя рулевого управления (17) (в "k")

Рисунок : B1BPSAAD

Трубку высокого давления усилителя рулевого управления (18) (в "j")

Установить винт (19) ; Затяните моментом 0,8 ± 0,2 дН.м.
Затяните трубку высокого давления усилителя рулевого управления (18) (в "j") ; Затяжка моментом 2 ± 2 2
дН.м ; С помощью приспособления [9].
Снимите приспособление [8].

3.2. Автомобиль с кондиционером

Отсоедините компрессор кондиционера (12).
Установите :

Компрессор кондиционера (12) ; Затяжка моментом 2,4 ± 2,4 2 дН.м

Эластичный приводной ремень навесного оборудования

Подключить электрические разъемы компрессора кондиционера .

3.3. Общие операции

Присоедините :

Дюритовый шланг (9)

Дюритовый шланг (10)

Трубки подачи разрежения

Прикрепить : Электрические жгуты (На кузове).
Подсоединить :

Жгут электрических проводов ( в "d", "e")

Жгут электрических проводов  (в "c")

Установите :

Опора (7)

3 болтов (6)

3 болтов (8)

Прикрепите все жгуты проводов , примыкающие к опоре (7).
Установить винт (5).
Снять заглушки .
Установите :

Аккумуляторная батарея

Декоративная крышка аккумуляторной батареи (3)

Блок предохранителей (2)

Соединительный элемент воздухозаборника (4)

Бачок с тормозной жидкостью (1)

трубок входа и выхода теплообменника типа «воздух/воздух»

Присоедините трубки подачи и возврата топлива.
Установите :

Переднюю трансмиссию

Подмоторная рама

Переднюю промежуточную трубку выпускной системы ;

Затянуть моментом

Датчик давления сажевого фильтра  (в зависимости от комплектации)

Трубки для измерения давления отработавших газов  (в зависимости от комплектации)

Радиатор системы охлаждения

передние брызговики

Передние колеса

Залейте и проверьте уровень масла коробки передач.

Заполните систему охлаждения, удалите воздух из системы и установите требуемый уровень
жидкости

.

Довести до нормы уровень моторного масла.
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

3.4. Проверки

Проверьте функционированиесистемы кондиционирования (в зависимости от комплектации).
Произвести :

Дорожную проверку

Результаты автодиагностики, занесенные в память блока

ХАРАК ТЕРИСТИК И : БЛОК  ЦИЛИНДРОВ

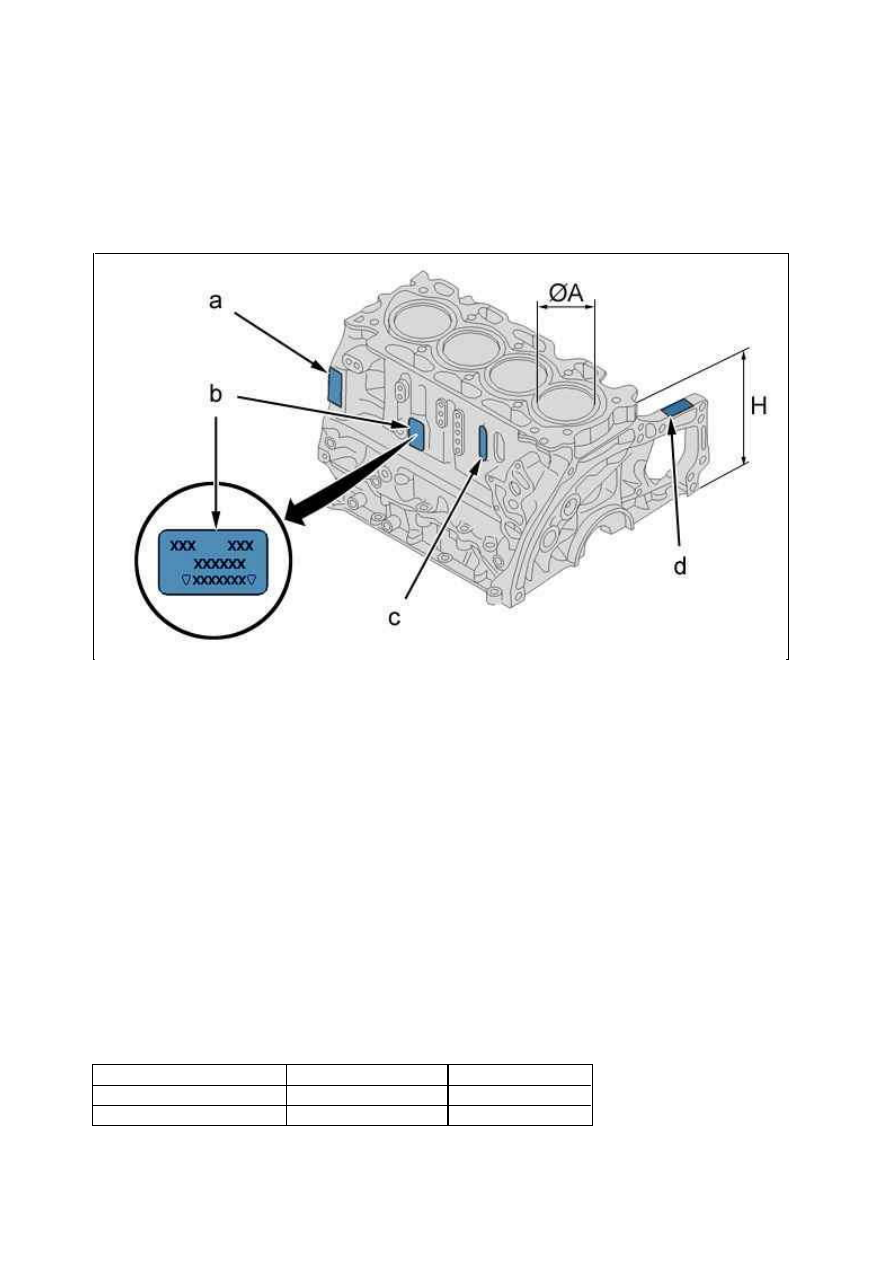

1. Идентификационная маркировка

Маркировка в "a" :

Нанесение с помощью гравировки классов диаметров постелей коренных шеек коленчатого вала

Ориентация подшипников К сцеплению, к приводу ГРМ)

Маркировка в "b" :

Маркировка производителя

Разрешенный тип

Маркировка узла

Серийный номер

Маркировка в "c" :

Маркировка обработки

Год выпуска

Маркировка после ремонта в "d" :

Двигатели DV6 всех типов : "+ 0,4"

Двигатели DV4 всех типов : "+ 0,6" (кроме двигателя DV4TED4)

2. Характеристики

Рисунок : B1BB0TPD

Двигатели DV6 всех типов  Номинальный размер  Ремонтная сторона
Высота "H"

221,9 мм ± 0,05 мм

221,66 мм ± 0,05 мм

Ø A

75 (+ 0,018 ; ­0) мм

75,4 (+ 0,018 ; ­0) мм
