Peugeot Partner (B9). Руководство - часть 22

Отсоединить и отодвинуть :



Трубки подачи разрежения ( в "f", "g")



Дюритовый шланг (10) ; С помощью приспособления [3]



Дюритовый шланг (9)

2.1. Автомобиль с кондиционером

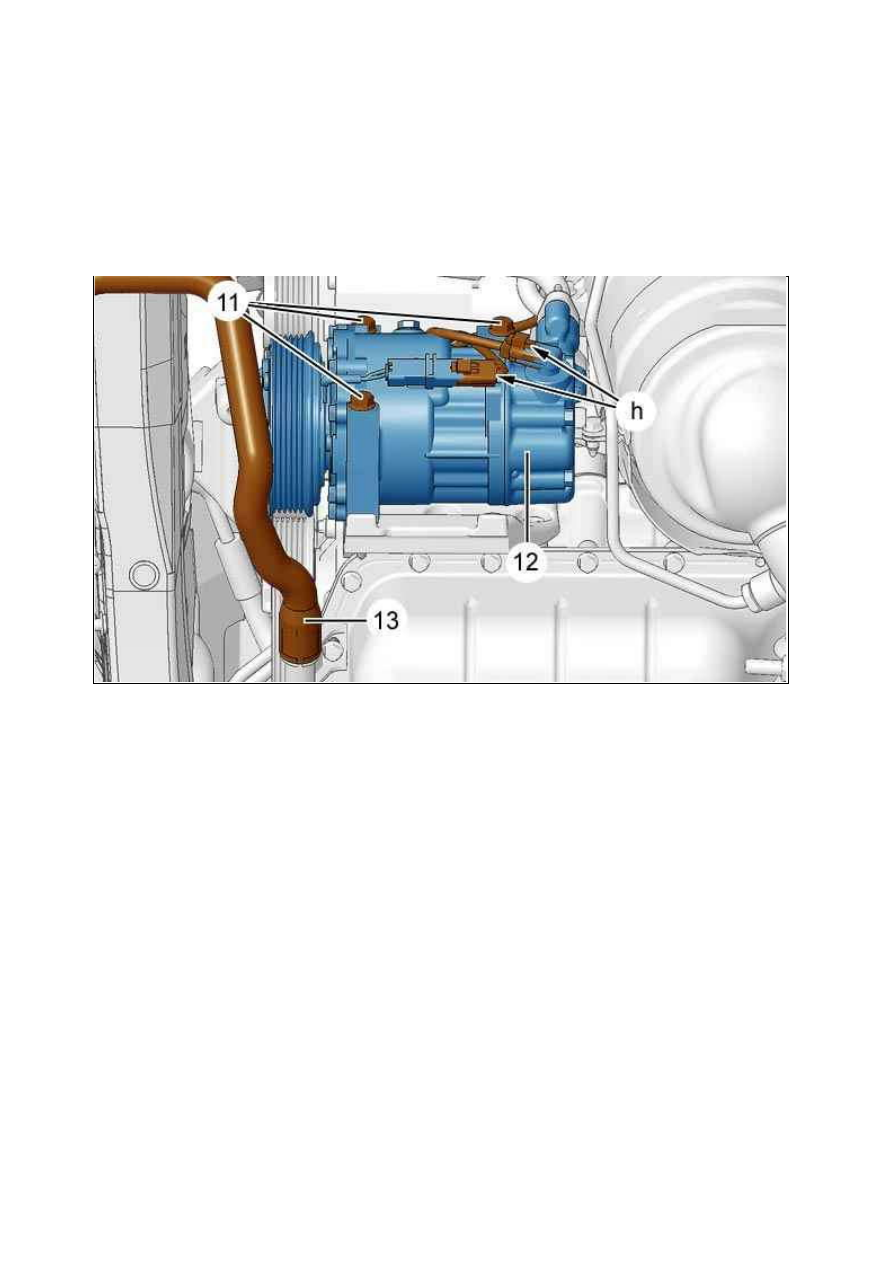

Отключить электрических разъема  (в "h").
Снимите :



Ремень привода навесного оборудования



3 болтов (11)

Отведите в сторону и закрепите компрессор (12) (не отключая трубки).

2.2. Общие операции

Отсоедините шланг (13).
Отсоедините дюритовый шланг (13).

Рисунок : B1BPSA3D

Рисунок : B1BPSA4D

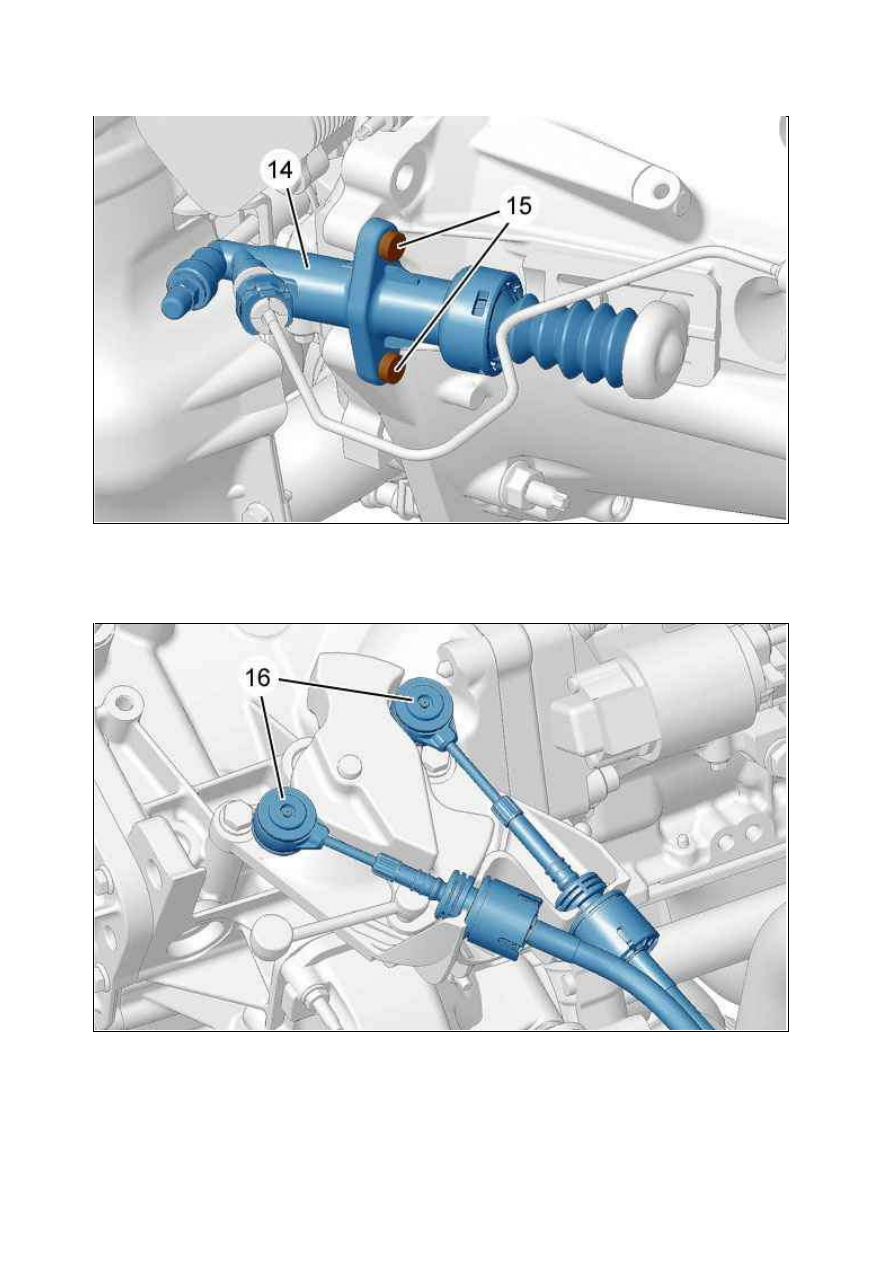

Отвернуть болты (15).
Отведите в сторону приемное устройство сцепления (14), не вскрывая гидравлическую систему привода.

Отсоедините и отведите в сторону приводы коробки передач (16) ; С помощью приспособления [8].
Отсоедините разъем фонарей заднего хода  (на коробке передач).
Отсоедините провод «массы»  (на коробке передач).

2.3. Автомобиль, оснащенный усилителем рулевого управления

Рисунок : B1BPSA8D

Рисунок : B1BPSA9D

ВНИМ АНИЕ : Защитите генератор от попадания на него масла.

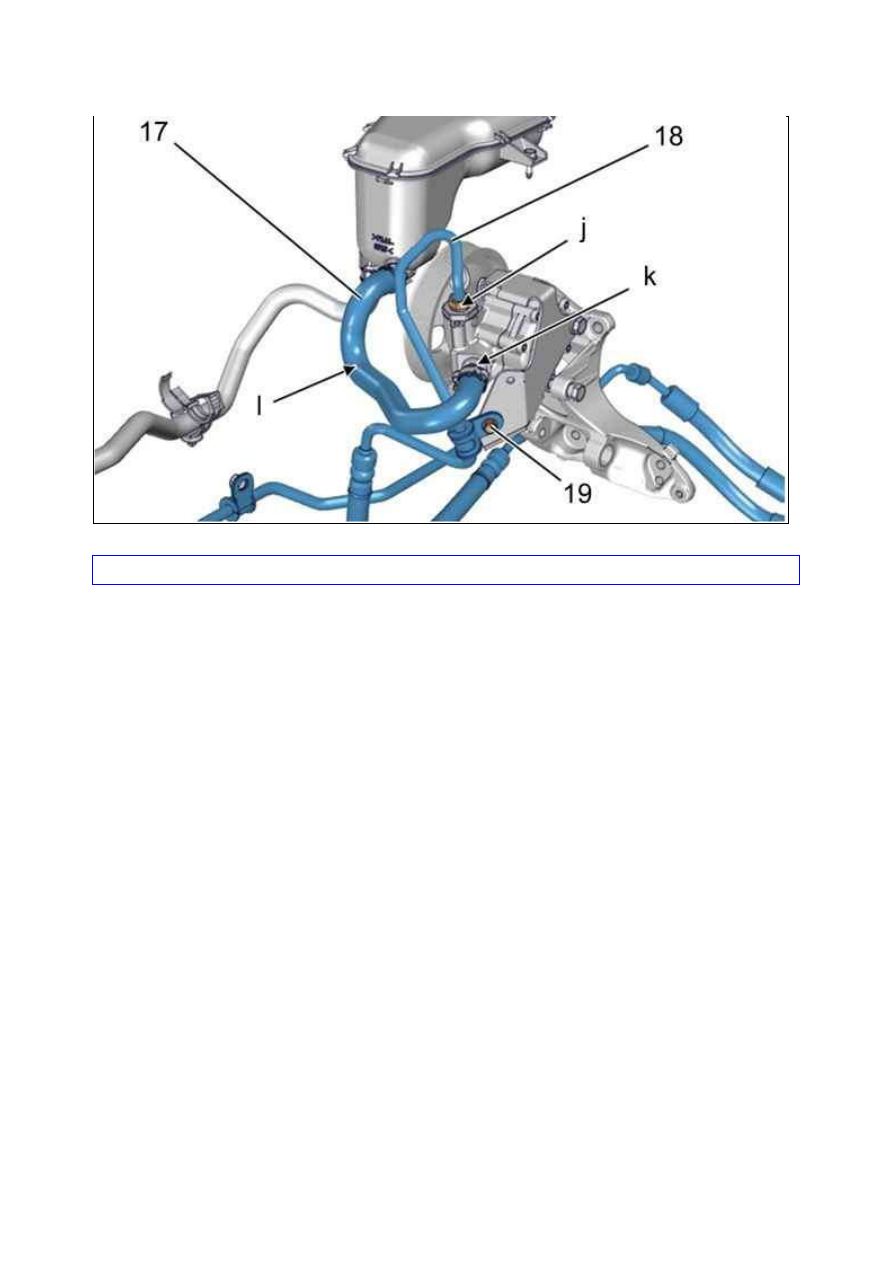

Зажмите подводящий шланг насоса гидроусилителя рулевого управления (17) (в "l") ; С помощью
приспособления [8].
Ослабьте трубку высокого давления усилителя рулевого управления (18) (в "j") ; С помощью приспособления
[9].
Снимите болтов (19).
Отсоедините (Подготовьте емкость для слива жидкости усилителя рулевого управления) :



Трубку высокого давления усилителя рулевого управления (18) (в "j")



Трубку подачи жидкости в насос усилителя рулевого управления (17) (в "k")

Заглушить отверстия органов гидравлической системы ; С помощью пробок .

2.4. Общие операции

Рисунок : B3EM09XD

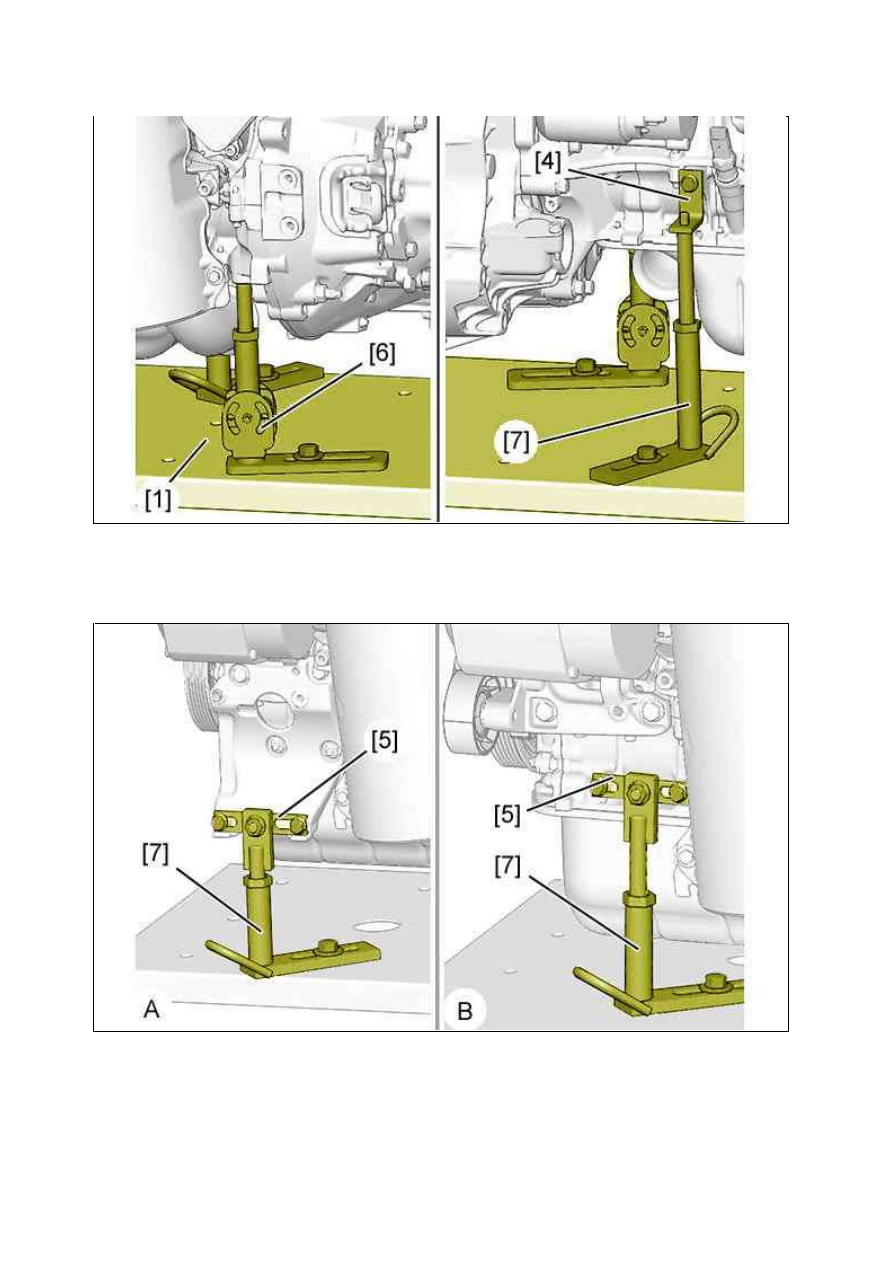

Установите подъемный стол [1] с опорами [6], [7] под силовой агрегат .
Зафиксируйте промежуточную опору [4] на блоке цилиндров .

"A" : Автомобиль с кондиционером.
Зафиксируйте промежуточную опору [5] на опоре компрессора кондиционера .
"B" : Автомобиль без кондиционера.
Зафиксируйте промежуточную опору [5] на блоке цилиндров .
Затяните креплений опор .
Слегка поднимите подъемный стол [1] так, чтобы он уперся в силовой агрегат .

Рисунок : B1BPRRSD

Рисунок : B1BPS1ED
