М етка  Обозначение

Номер (реферанс)

[8a]

Вилки для снятия тяг управления коробкой передач  (­).0216­G1

[8b]

(­).0216­G2

Рисунок : E5AM0MBD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

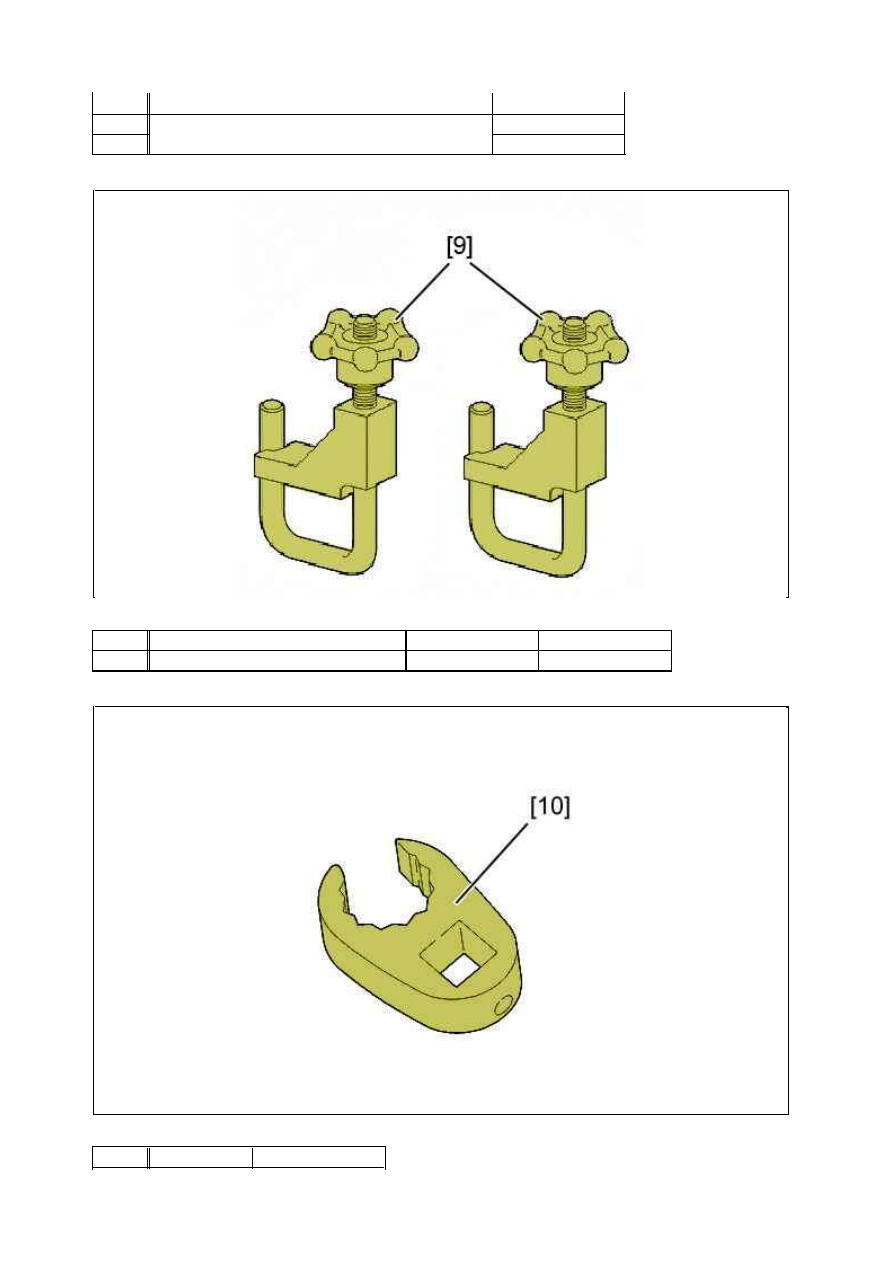

[9]

комплект из двух зажимов для шланга  4153­T

(­).1512

Рисунок : E5AM0MCD

М етка  Обозначение  Номер (реферанс)

2. Снятие

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

Отсоединить аккумуляторную батарею .
Снять декоративную крышку двигателя .
Слейте :



Системы охлаждения



Коробку передач

Снимите :



Передние колеса



передние брызговики



Радиатор системы охлаждения



Трубки для измерения давления отработавших газов  (в зависимости от комплектации)



Датчик давления сажевого фильтра  (в зависимости от комплектации)



Переднюю промежуточную трубку выпускной системы



Подмоторная рама



Переднюю трансмиссию

Отсоедините и отведите в сторону трубки подачи и возврата топлива ; Заглушите с помощью
приспособления [2].

ВНИМ АНИЕ : Заглушить отверстия контура подачи воздуха .

Снять трубки входа и выхода теплообменника .

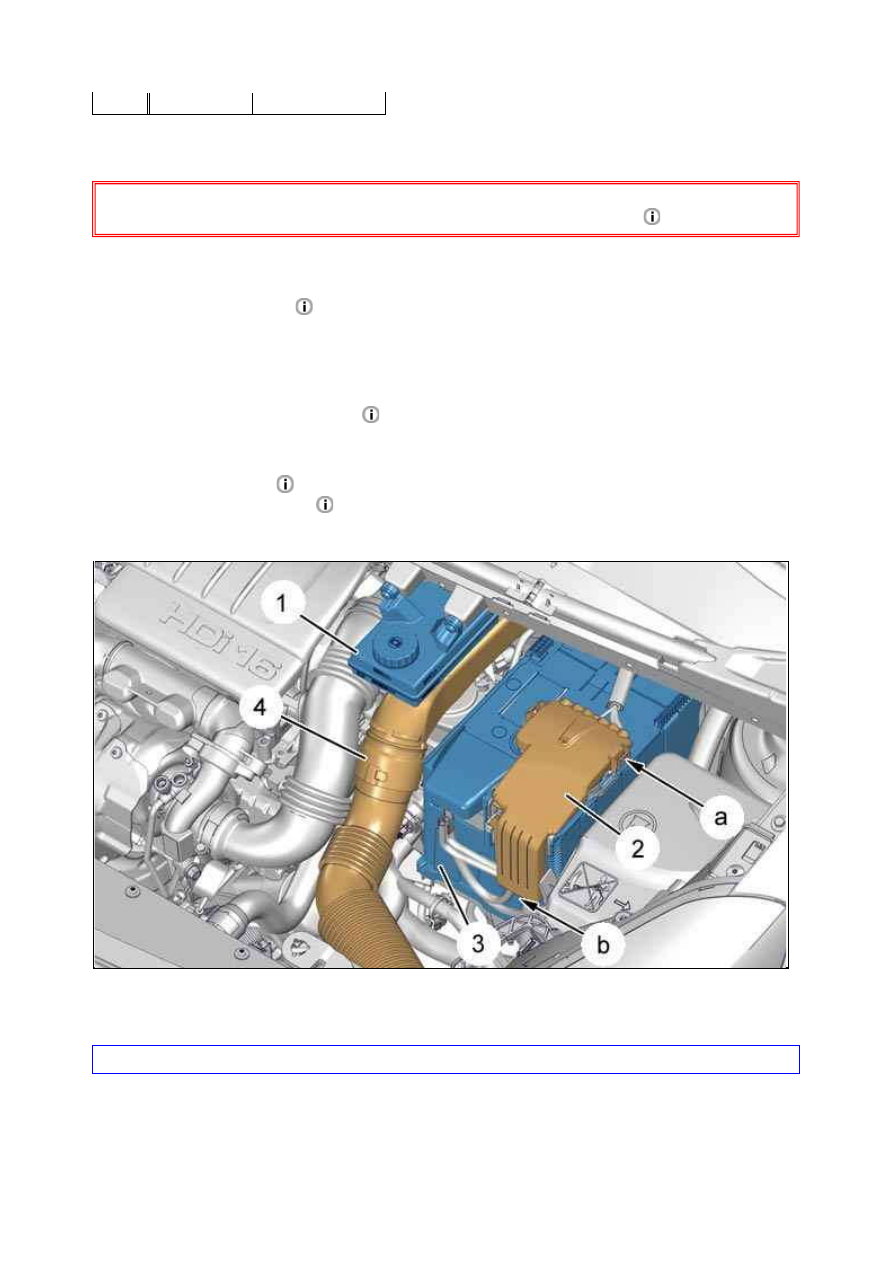

Нажмите в зоне "a", "b" ; Сдвинуть вверх блок предохранителей (2) (Соблюдая осторожность).
Отвести блок предохранителей (2).
Снимите :



Соединительный элемент воздухозаборника (4)

[10]

трубный ключ  (­).1603­G

Рисунок : B1BM17DD



Декоративная крышка аккумуляторной батареи (3)



Аккумуляторная батарея

Отодвинуть : Бачок с тормозной жидкостью (1).

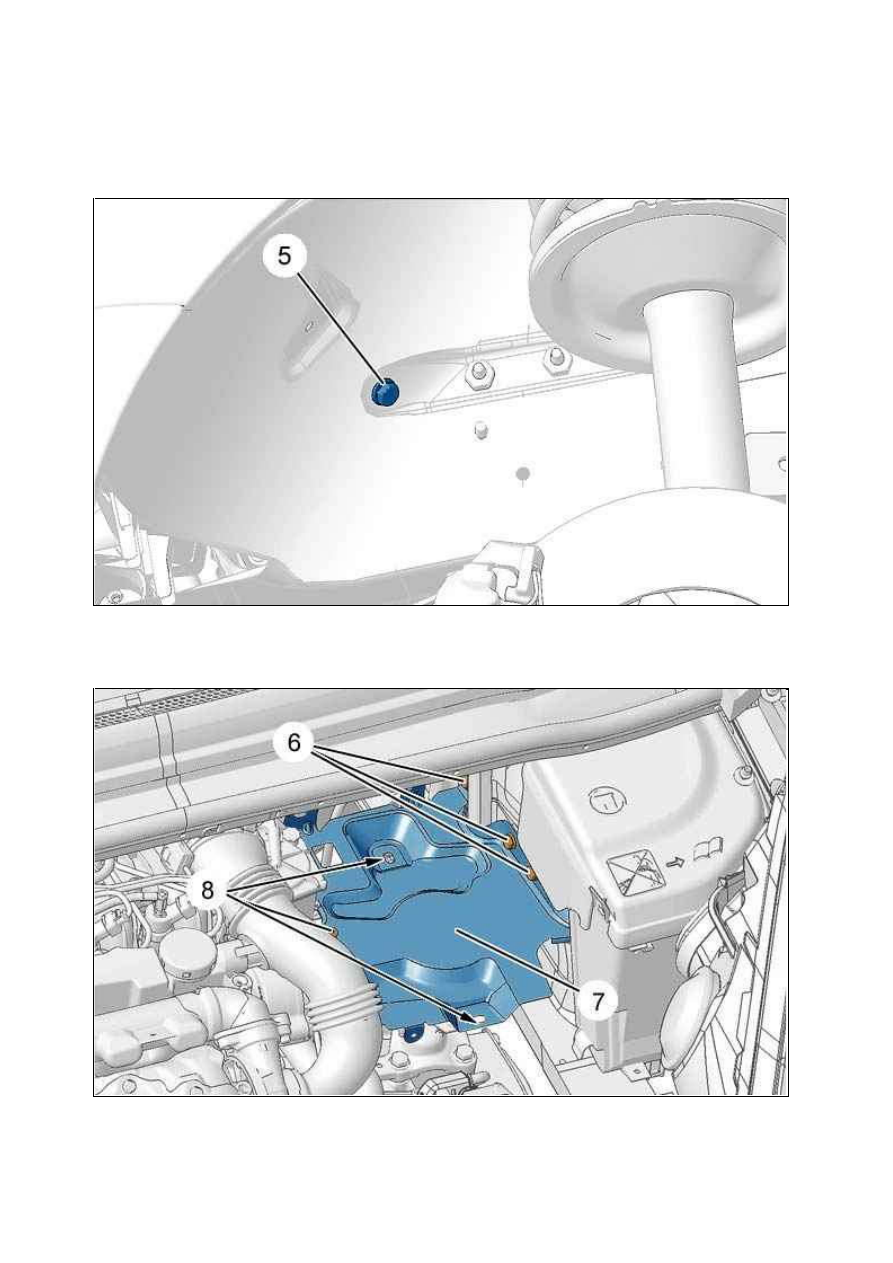

Снимите болтов (5).

Отстегните и отведите жгуты проводов, идущие к опоре (7).
Снимите :

Рисунок : B1BPSA0D

Рисунок : B1BM17ED



болтов (8)



3 болтов (6)



Опора (7)

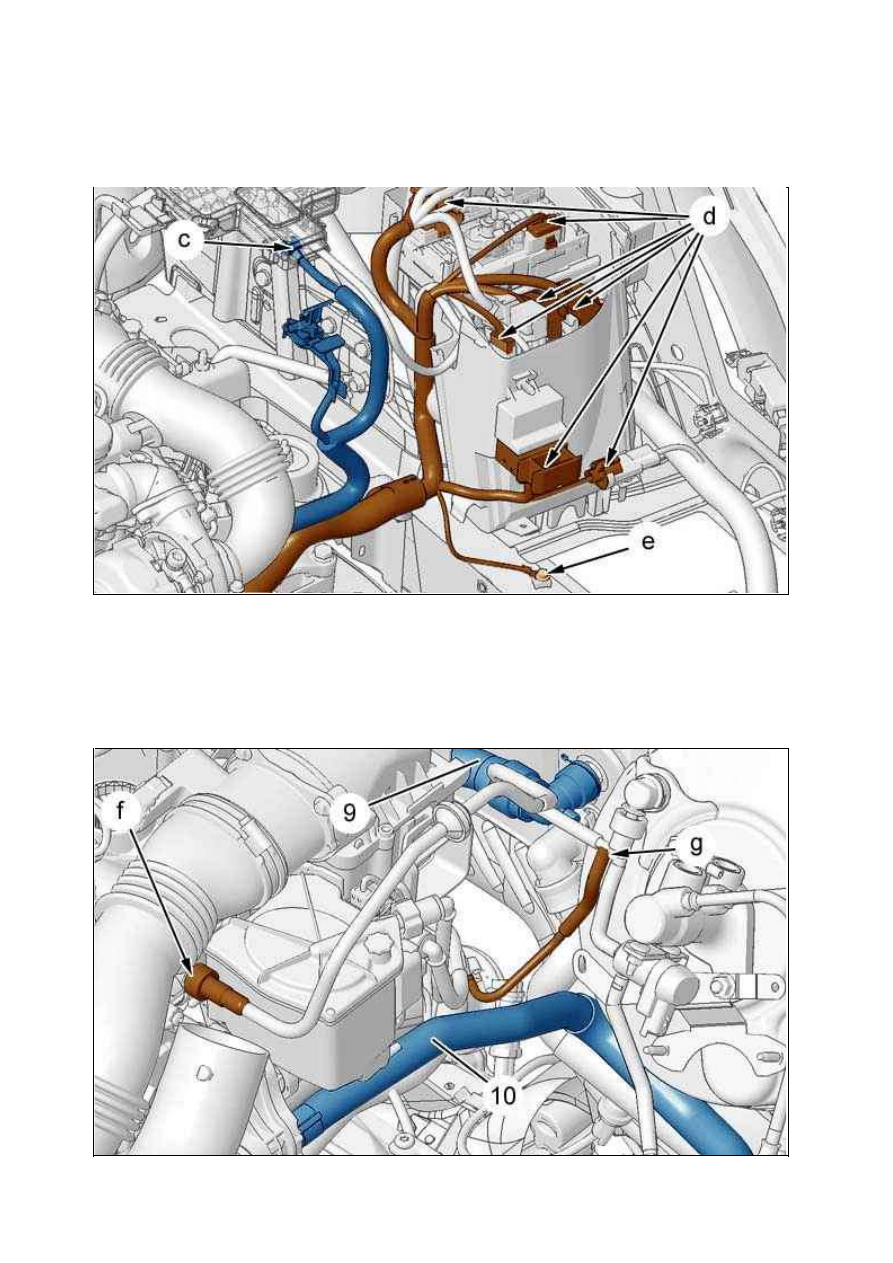

Отсоединить :



Жгут электрических проводов  (в "c")



Жгут электрических проводов ( в "d", "e")

Отстегните и сдвиньте электрические жгуты от кузова .

Рисунок : B1BPSA7D
