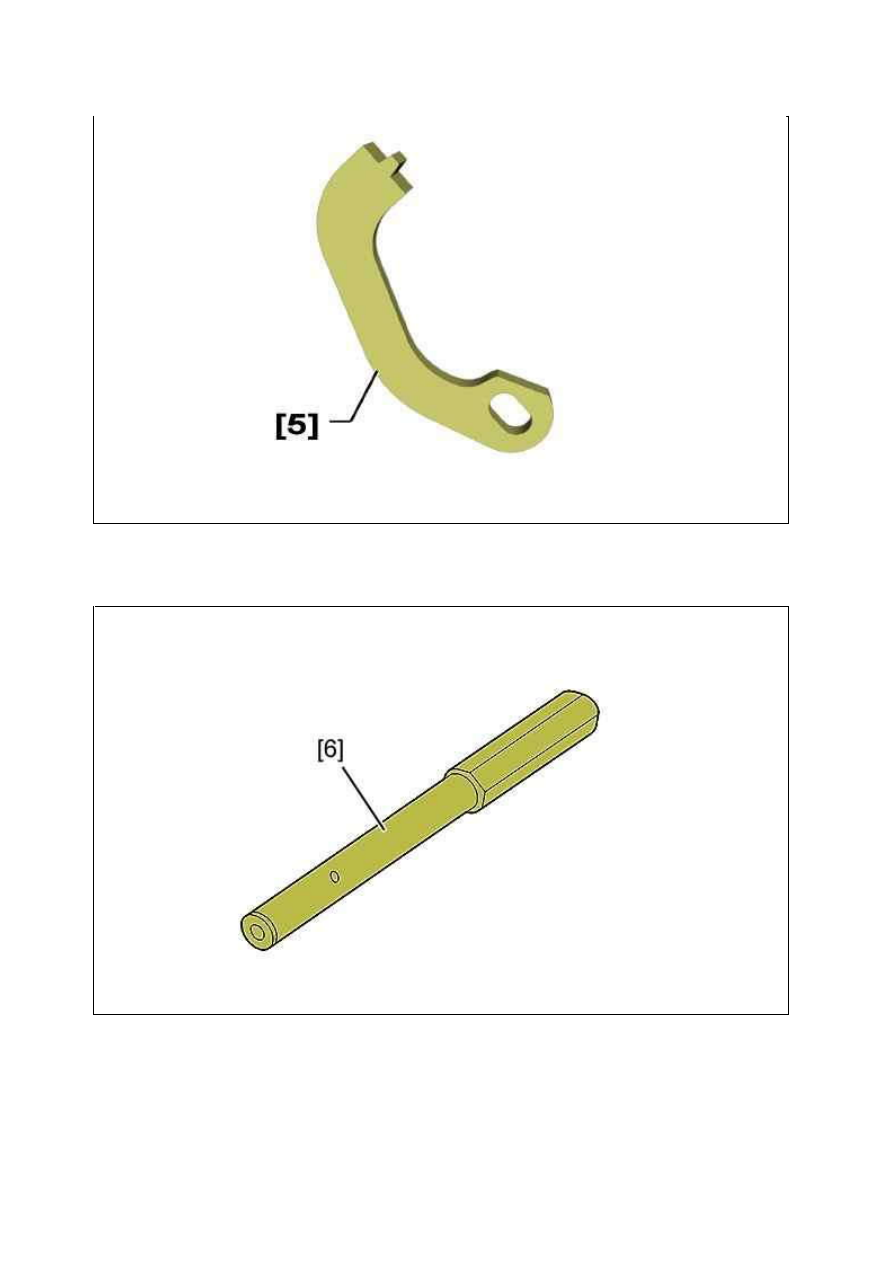

[5] стопор маховика двигателя (­).0194­W.

[6] Калибровочный штифт распределительного вала (­).0194­B.

2. Предварительные операции

Убедиться, что частота вращения двигателя при его прокручивании стартером соответствует норме
(Минимальная величина : 250 об/мин).
Проверьте уровень моторного масла.

Рисунок : E5AP3RGD

Рисунок : E5AM0AAD

Проверьте состояние воздушного фильтра.

3. Снятие

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

ПРИМ ЕЧАНИЕ : Контроль выполняется на прогретом двигателе.

Снять свечи подогрева .
Изолировать провод питания свечей предподогрева.
Отсоедините разъемы дизельных форсунок.

4. Измерение давлений конца сжатия

ПРИМ ЕЧАНИЕ : Цилиндры N° 2 и 3 : Установить крепления опоры (Корпус воздухоочистителя).

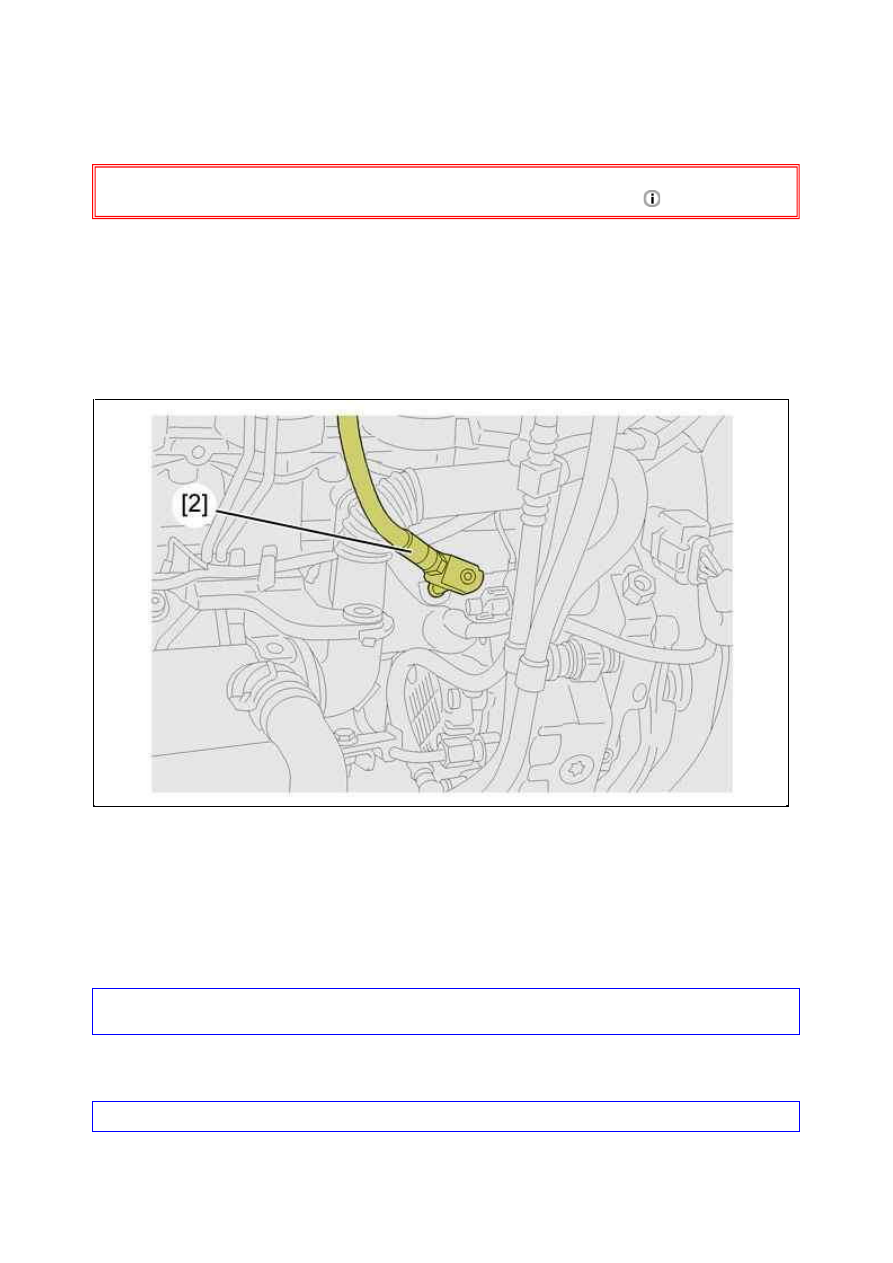

Установите приспособление [2]на цилиндр N° 1 ; Затяните моментом 1 дН.м.
Подсоедините приспособление [1]к приспособлению [2].
Подсоедините обратно аккумуляторную батарею.
Включите стартер на 10 секунд.
Измерьте давление конца сжатия в требуемой последовательности, на цилиндрах n° 1, 2, 3 и 4 :
Максимальное различие между 2 цилиндрами должно составлять 5 бар.

ВНИМ АНИЕ :  Если  величины  давления  малы,  проверьте  состояние  воздушного  фильтра  и  прокладки
головки цилиндров, прежде чем планировать ревизию двигателя.

5. Дополнительная проверка : Измерение потерь компрессии

ВНИМ АНИЕ : Контроль выполняется на прогретом двигателе.

Установите двигатель на подъемник.

Рисунок : B1CP0Q5D

Отсоединить аккумуляторную батарею .
Снимите :



Защитного щитка под двигателем



Исполнительный механизм коробки передач (При необходимости)

Снимите верхний кожух привода газораспределения .
Установите в контрольную точку ремень привода механизма газораспределения .

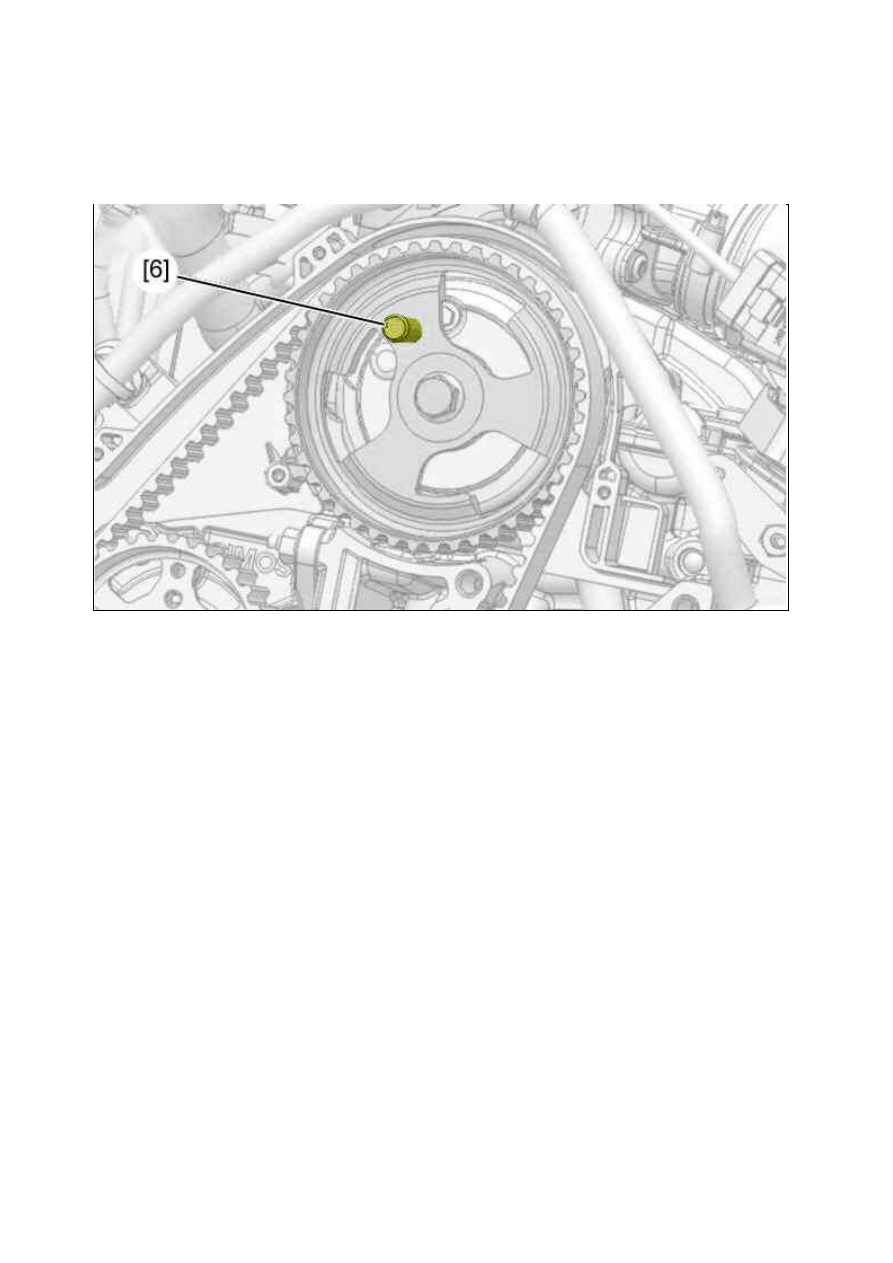

ПРИМ ЕЧАНИЕ : Установить в контрольную точку распределительный вал ; С помощью приспособления
[6].

Определите цилиндр, в котором происходит конец сжатия ; При помощи приспособлений [2], [3], [4].

Рисунок : B1EM04MD

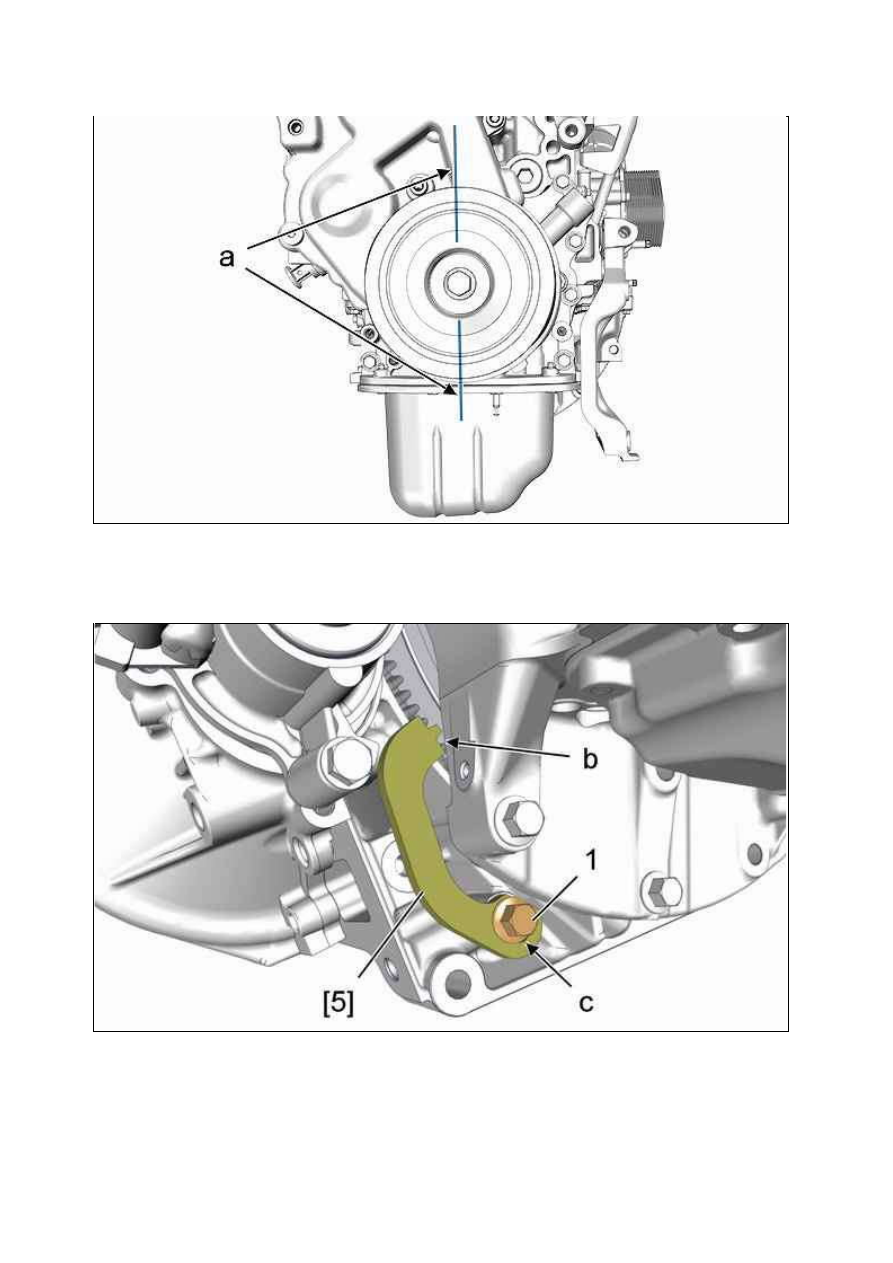

Нанесите маркировочные штрихи ("a") на блок и шкив, чтобы отметить положение верхней мертвой точки
(ВМТ).

Установить стопор маховика [5] (В "b" и "c").
Затянуть болт (1).
Считать потерю компрессии ; При помощи приспособлений [2], [3], [4] (средняя величина = 20 %).
Присоедините :



Приспособление [4] к приспособлению [2]



Приспособление [3] к приспособлению [4]

Рисунок : B1BM0KAD

Рисунок : B1BM0KBD
